vivado使用modelsim仿真

vivado

修改vivado默认仿真器

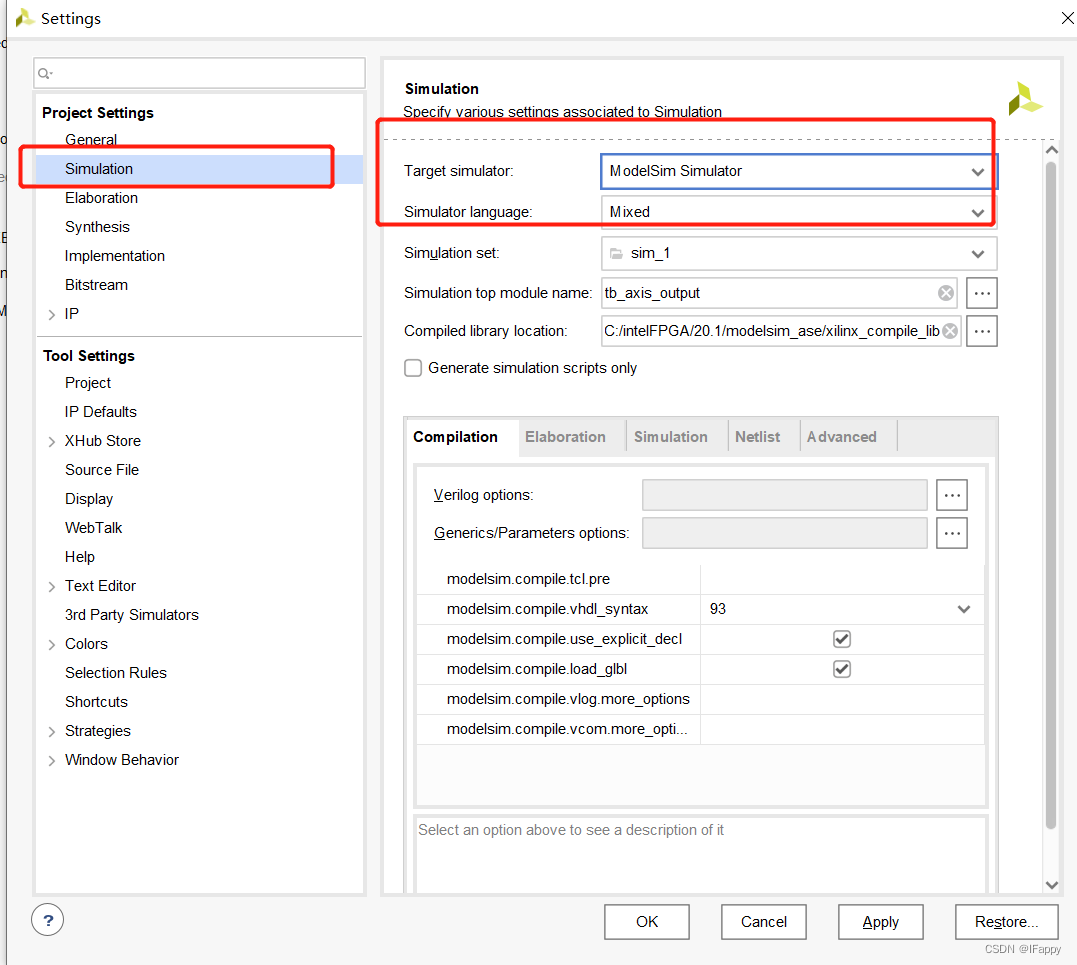

1. 将tools中的setting，project setting使用的仿真器更改为modelsim


2. 在setting的3rd Party Simulators选择modelsim


将vivado中的IP编译成modelsim库

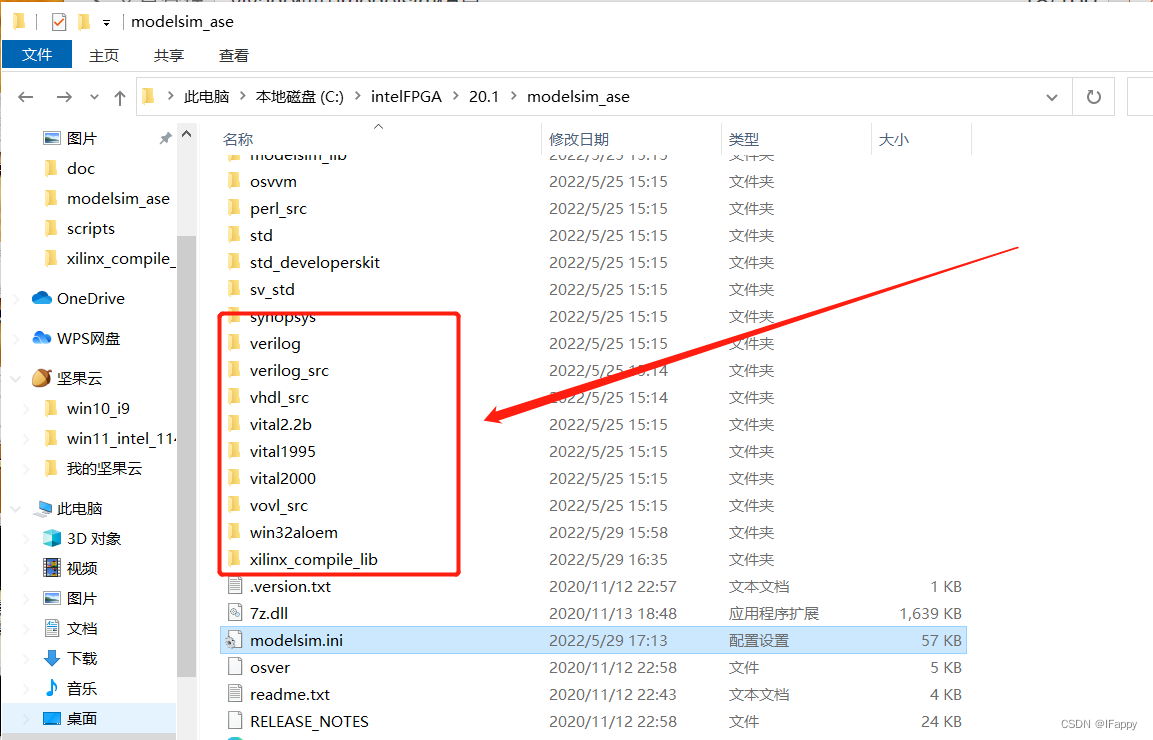

1. 新建编译库文件的文件夹，建议将xilinx ip编译库建在modelsim其他IP库的同一文件下，我的时xilinx_compile_lib，如下：

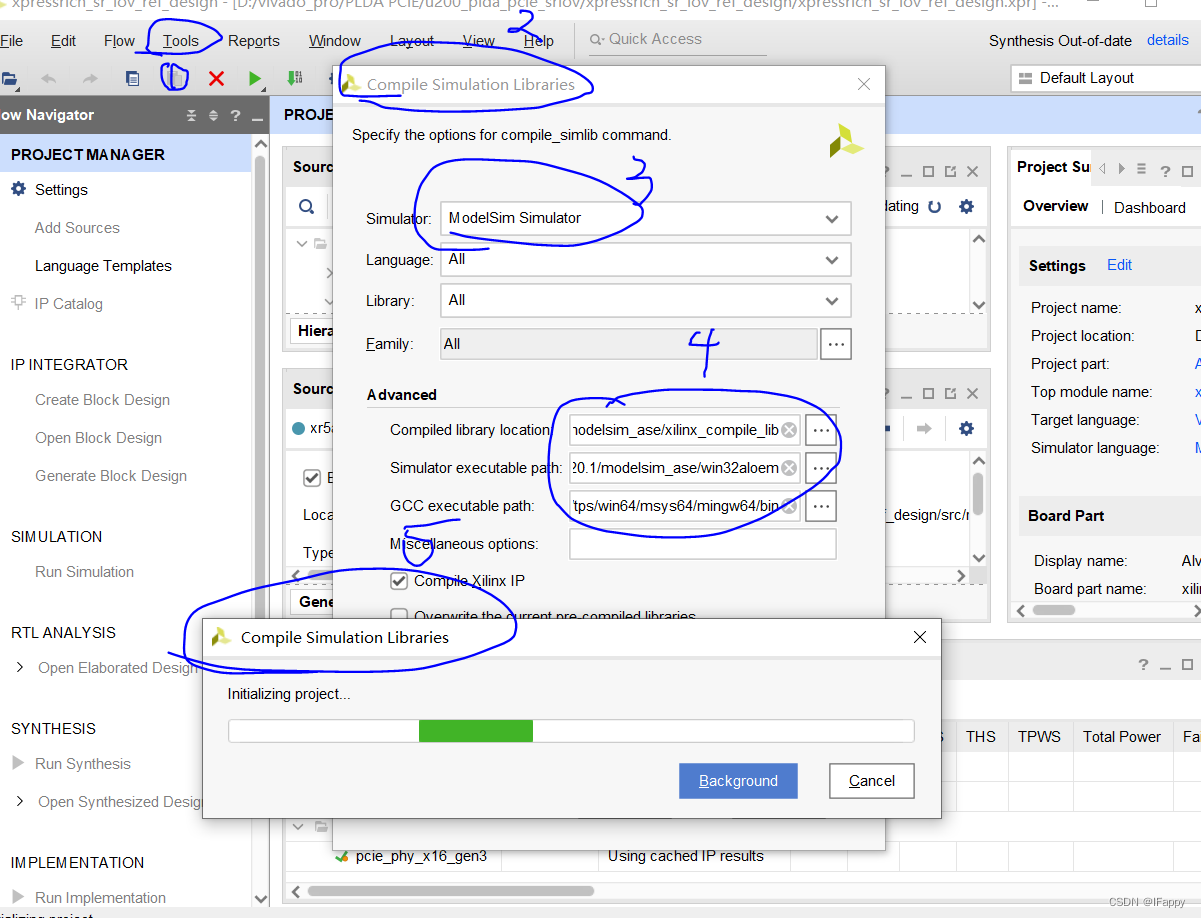

2. 编译xilinx ip库，选择tools中的Compile simulation libraries 。其中，需要指定三个路径（2020.2以上的版本，低于此版本只需要指定前两个路径），第一个为刚才新建的编译库完成之后放的地址，第二个为modelsim.exe所在地址，第三个为GCC地址，选择vivado自带的GCC编译器，参考目录：D:\vivado\Vivado\2020.2\tps\win64\msys64\mingw64\bin ，根据实际情况变化。

3. 编译完成后，查看日志信息，发生错误几乎可以忽略

modelsim

vivado将库文件全部编译完成后，存在modelsim.ini文件，把其中的IP文件信息添加进modelsim安装目录下的modelsim.ini中，具体如下：

如上图，我编译完成的库文件都在新建的xilinx_compile_lib中，将其中的modelsim.ini添加到modelsim安装目录下的modelsim.ini（只读改为可读写）中，如下：


如上图所示，分别添加库的路径与IP的路径（xilinx_compile_lib中编译完成的modelsim.ini的IP路径）。
最终打开modelsim查看：

可以看到已经添加了xilinx的很多IP

效果

通过vivado仿真的时候。直接点击run simlulation， run behavioral simulation 打开modelsim查看波形，如下图：
