4 模拟通信之AM调制解调——实践篇（3）

一、前文理论分析

        前文已介绍了，AM信号的标准公式：

s(t)	表示调制后的信号，也称为已调信号
	表示单频的载波信号，载波频率为fc
A	表示载波信号的振幅
m(t)	表示未调制的基带信号，也称为调制信号

可以看到本质就是：直流信号与基带信号叠加，再与载波相乘的过程。

---

二、调制：multisim仿真

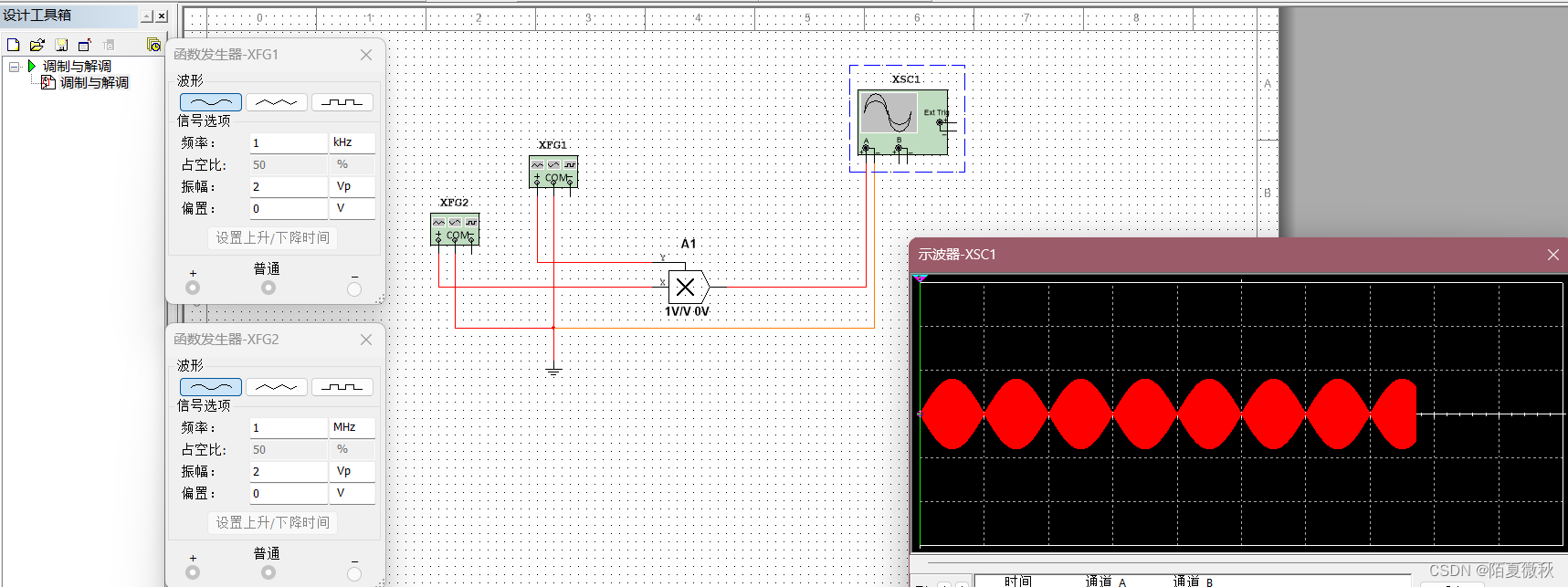

        如图设置，基带信号1KHz，载波10MHz，在基带信号无直流成分时，如下图为测试结果，可以看到符合预期效果，注意此器件为multi-乘法器，本质上就是相乘。

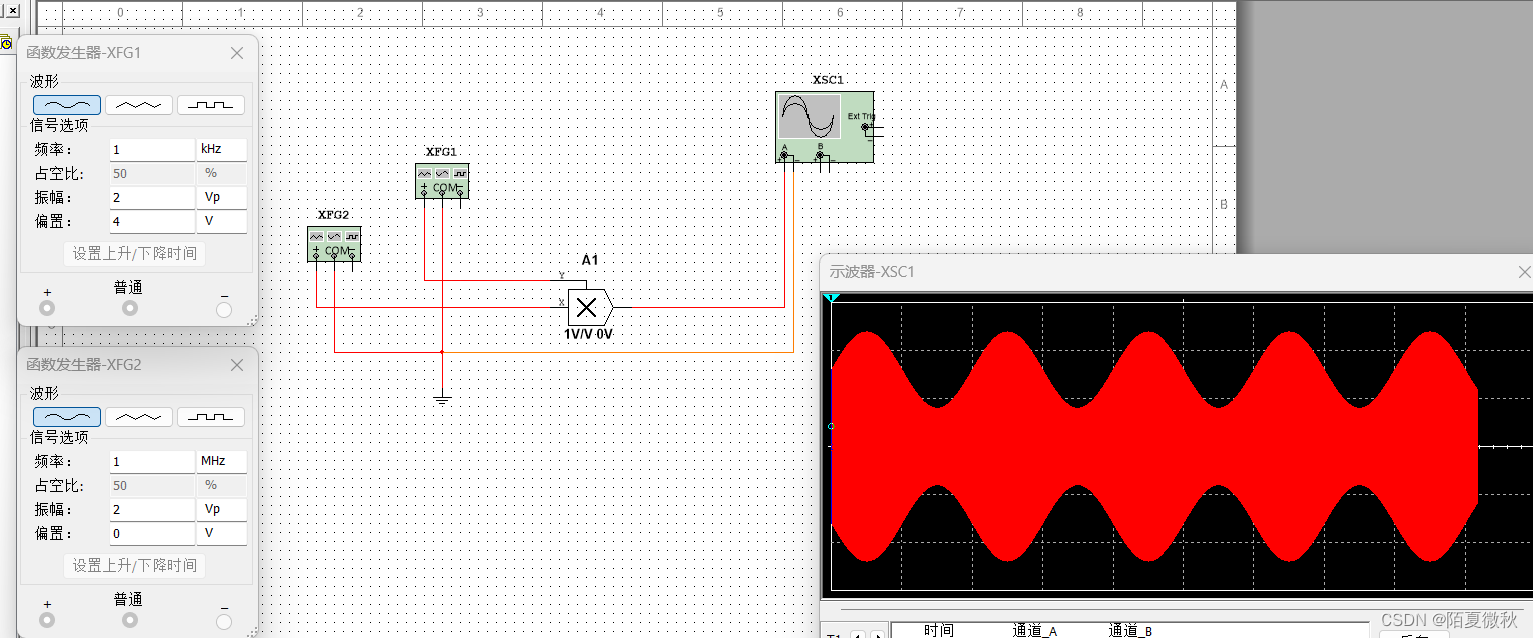

         在此基础上我们叠加直流成分，将基带的偏置改为4V，此时基带信号为2VP即4VPP，在仿真的时候，我们可以直接操作信号源，实际电路时，也可以将AD835的X端接入信号源（加入偏置），Y端接入信号源输出载波，实现一个AM调制系统。

        但是，有时存在实际场景下，基带信号无法从信号源生成，那么就要进行信号调理电路，实现基带信号叠加直流。从字面意义上看，需要完成一个加法器。

        如下图所示，当输入基带信号为1KHz，2VP无直流偏置，通过C1电容（将直流和输入信号源隔离开），VCC通过R1和R2分压，实现直流信号和交流信号叠加，实际电路可以调节R2电阻值，实现不同的调节效果。实际使用时，注意此时NE5532采用±5V电源，且为同相放大器，需要考虑输入和输出幅度不可过大，此时和载波相乘，得到了标准AM波。

        电路值选型：NE5532为信号调理芯片，若基带信号频率高于50KHz不宜选择。C1电容由基带频率确定，频率越高，C1可以小，频率越低（低于500Hz，C1一定是uf级别）。R1和R2最好为1K以上，实际电路可选10K以上，不宜高过500K。

---

 三、调制：AD工程

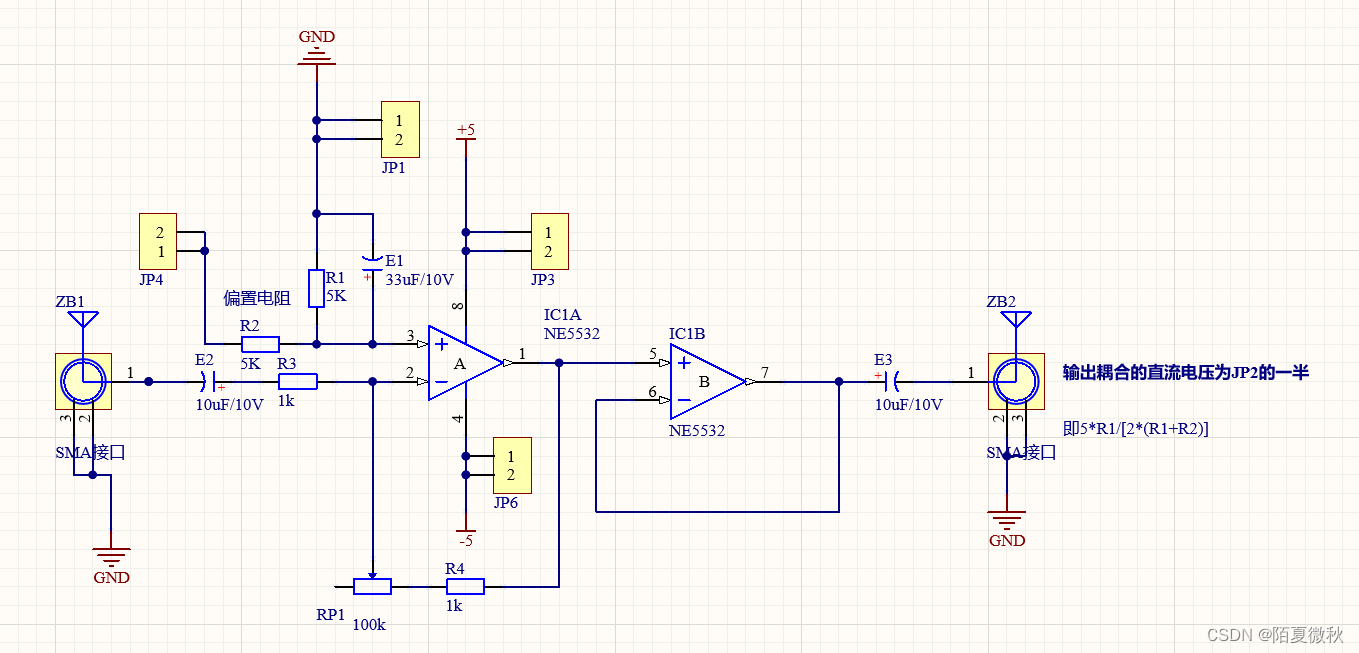

        如下图所示，ZB1为基带信号输入，JP4为调节电压输入，实际上可以直接连接+5V，将R1改为可调实现模拟方法调节直流偏置电压。实际上可以将JP4做外部输入，通过单片机控制实现该点电压变换，实现调制度的变换，再自己拟合数据，就可以实现一个数控的可调调制度的AM调制器。RP1可以实现基带与直流信号的等倍数放大。E2电解电容实测可用，也可以换为无极性电容。

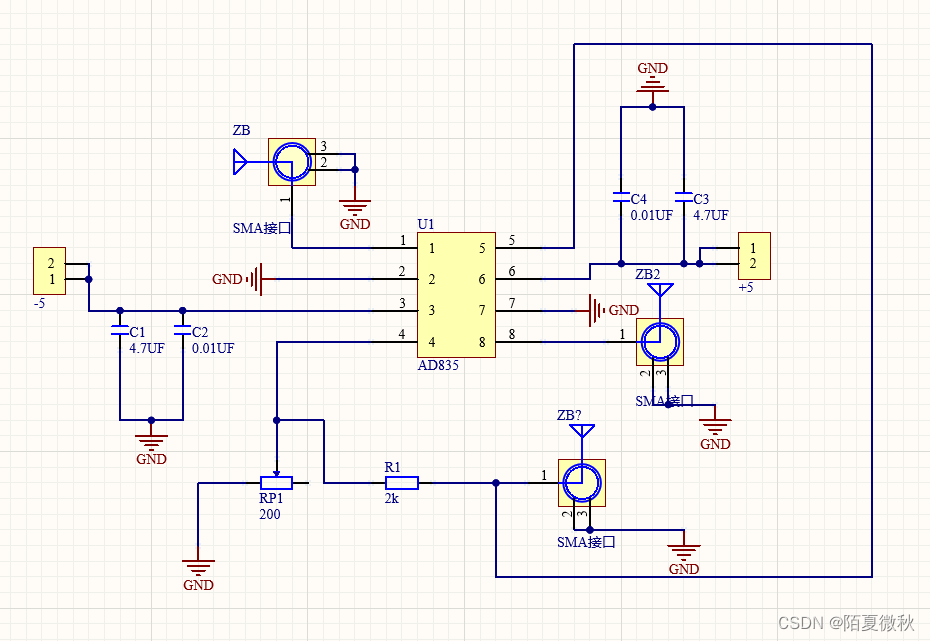

        如下图为AD835电路，±5V供电，X、Y输入，W反馈，Z输出，电路非常简易，实际使用时，可以通过加入50Ω电阻实现阻抗匹配。

---

 四、解调：multisim仿真

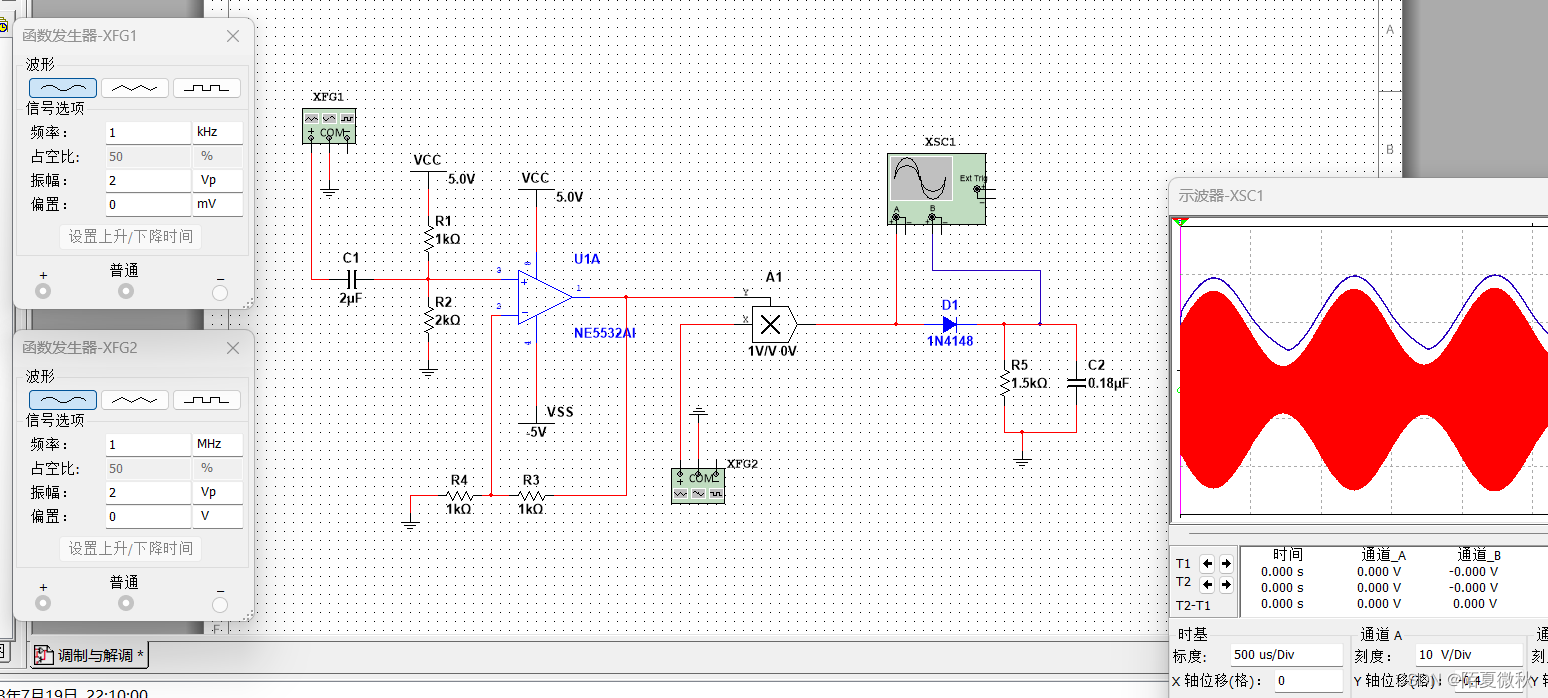

        如图采用二极管包络检波，随便选择数值，可以看到蓝色为检波后的效果，基本上完全失真，实际上电阻与电容计算是有一套标准的。

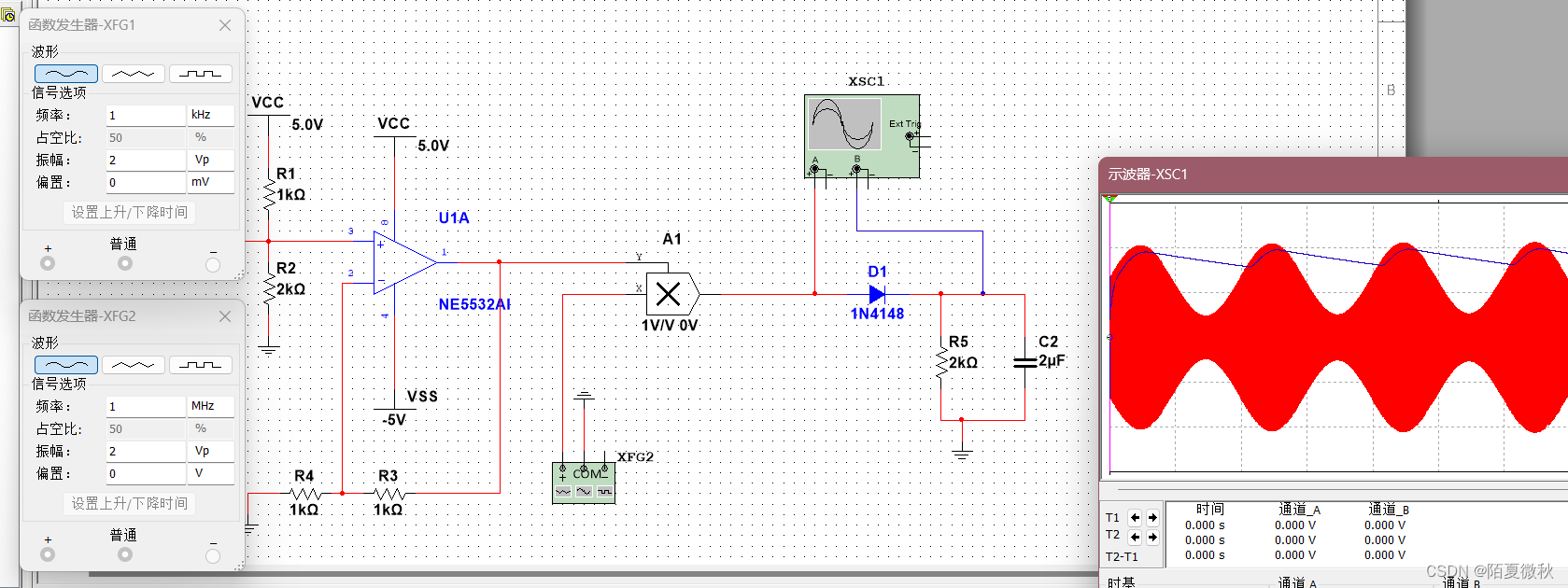

         如图效果还算可以，网上及课本上对电阻电容的计算太多，不再进行阐述，实际上使用时，需要参考常用电阻电容值，最好选择基本一致或类似值。如基本上没有450Ω电阻，但是有470Ω电阻。

大家在网上也基本上可以买到二极管包络检波模块，这类模块有个通病：

        1、首先在二极管前加了电容隔离了直流成分，导致信号并不完全大于二极管导通条件导致底部失真，你可以去掉并连通。

        2、所有模块的通病：实际参数并不一定符合你的需求，需要自己修改调节。

        3、可以看到包络检波的后级就是电阻和电容的并联，若后端直接接入1MΩ档位的示波器没有任何问题，但如果你要采集这个信号，直接接在单片机等ADC上，由于阻抗并联，导致实际并非是1.5KΩ，所以后级最好加一个高输入阻抗的运放进行隔离。
