一、RC无源电路的频率响应

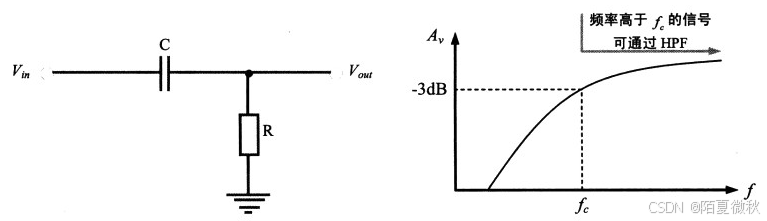

基本原理为：电容隔直同交，因此高频信号对比低频信号更容易通过电容C，即更容易输出到Vout。

滤波器截止频率：

fL=1/(2ΠRC)

假如要实现一个fc=1.6KHz的低通滤波器，可以选的R=100Ω、C=1uF；那能不能选择R=25Ω、C=4uF呢，理论是可以的，但是因为实际电阻R=25Ω很少，C=4uF也很少。因此设计的时候要考虑电阻、电容的常用数值。

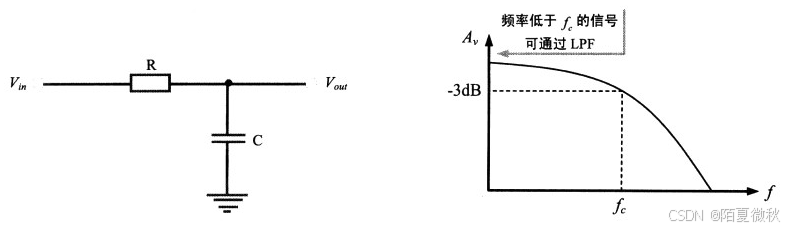

基本原理为：电容隔直同交，因此高频信号对比低频信号更容易通过电容C，即容易输出到GND上，而低频的信号则可以输出到Vout。

滤波器截止频率：

fH=1/(2ΠRC)

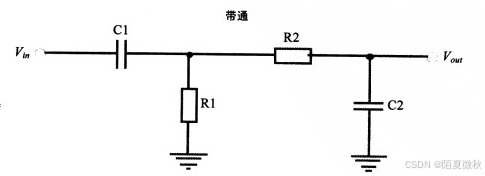

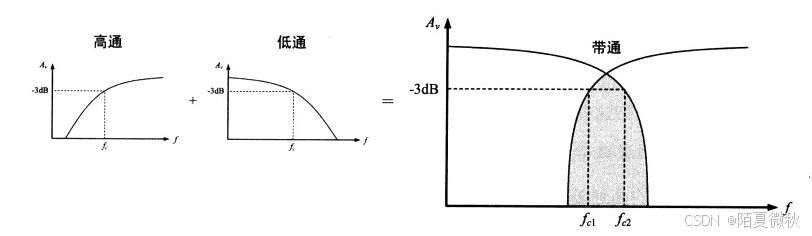

直接实现带通电路是比较困难的，因此一般都是设计串行的方式，先进行高通、再进行低通，或者先进行低通再进行高通。

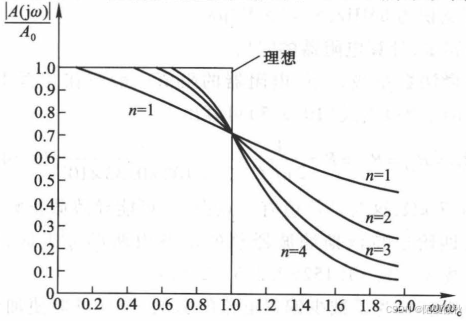

以上都为1阶的滤波器，如果想要滤波器性能更好，例如更窄的带宽，更低的带外抑制，需要使用更高阶的滤波器。可以使用Filter Solutions进行设计，其支持多种滤波器类型，包括巴特沃斯、椭圆等，能够设计低通、高通、带通滤波器，并且支持有源、无源、数字等多种滤波器形式。

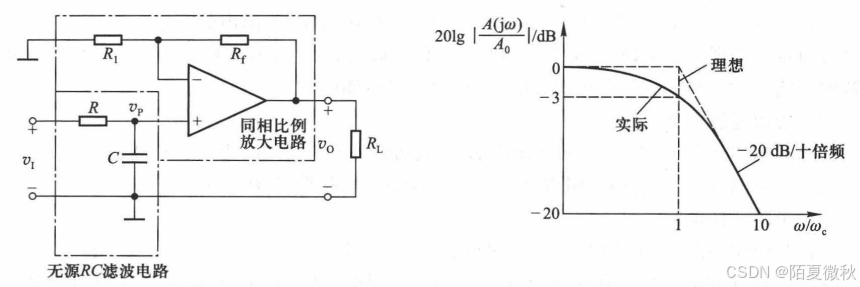

最简单的1阶有源滤波器，其实本质就是把前面的CR、RC等滤波器的输出接到了运放，同时利用运放的高增益和工作频带实现了很好的效果。f频率的计算和上述无源的计算保持一致。

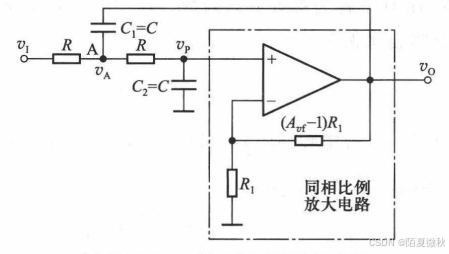

可以看到二阶低通有源并非额外再加一级运放，而是修改了前面的RC电路基本结构，但是整体的RC、RC并没有改变，其f仍然为RC的计算，但是其幅频特性曲线较一阶更好。

如果想要滤波器性能更好，例如更窄的带宽，更低的带外抑制，需要使用更高阶的滤波器。

可以使用Filter Pro进行设计，其支持多种滤波器类型，包括巴特沃斯、椭圆等，能够设计低通、高通、带通滤波器，并直接指出所需运放单元的参数。
