硬件基础19 多谐振荡器、NE555定时器、单稳态、施密特、多谐、波形发生器

目录

一、多谐振荡器

1、多谐振荡器及原理图

2、参数计算

二、555定时器及其应用

1、电路结构

2、555组成施密特触发器

3、555组成单稳态触发器

4、555组成多谐振荡器

三、NE555波形发生器

---

一、多谐振荡器

        多谐振荡器是一种自激振荡电路，它在接通电源后，不需要外加触发信号，电路就能自行产生一定频率和一定幅值的矩形波。由于矩形波含有丰富的谐波分量，所以将它称之为多谐振荡器。多谐振荡器在工作过程中没有稳定状态，故又被称为无稳态电路。

        多谐振荡器的电路形式有多种，但它们都具有如下共同的结构特点 ：

        （1）电路由开关器件和反馈延时环节组成。

        （2）开关器件可以是逻辑门 、电压比较器 、定时器等，其作用是产生脉冲信号的高、低电平。

        （3）反馈延时环节一般由 RC 电路组成，其作用是将输出电压延时后，再反馈到开关器件的输入端，以改变输出状态，得到矩形波 。

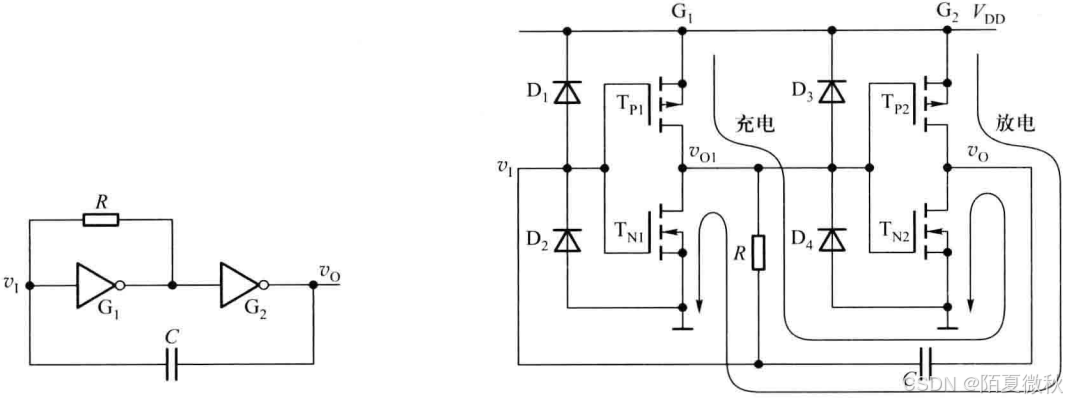

1、多谐振荡器及原理图

        注意VI并非输入信号，而是电路自己产生的。

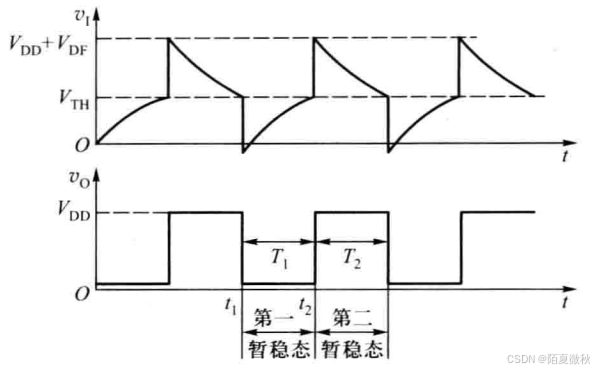

2、参数计算

二、555定时器及其应用

        555 即3个5kΩ的电阻，其分别提供1/3 VCC和2/3 VCC的基准电压。

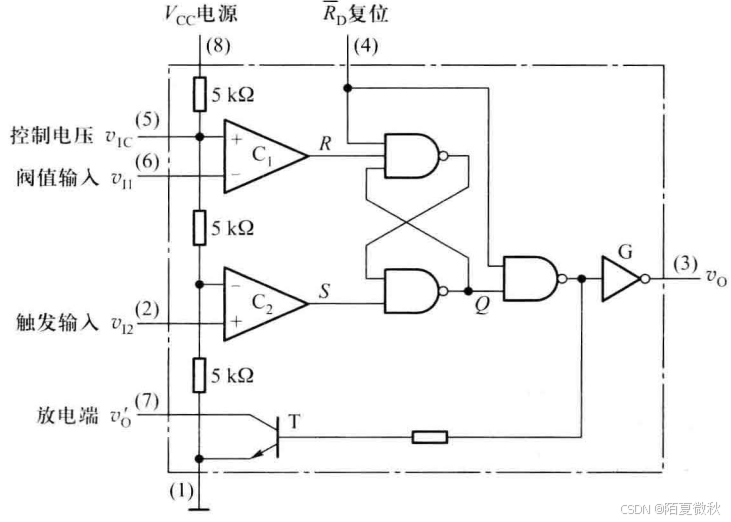

1、电路结构
