A/D转换器要将时间和幅值都连续的模拟量，转换为时间、幅值都离散的数字量，一般要经过取样、保持和量化、编码几个过程。
一、A/D转换的一般过程

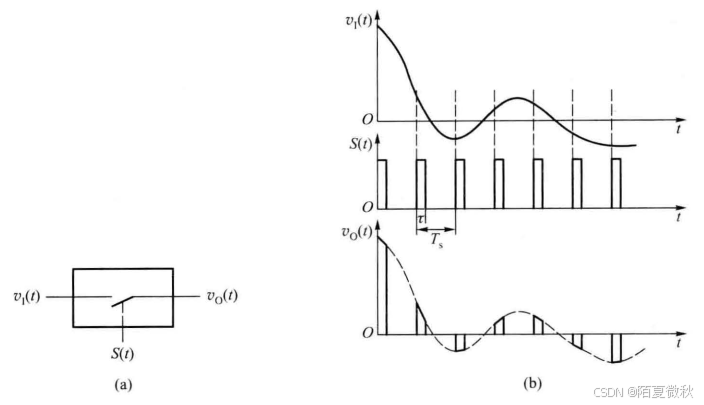

1、取样
取样电路：将输入模拟量转换为在时间上离散的模拟量 。

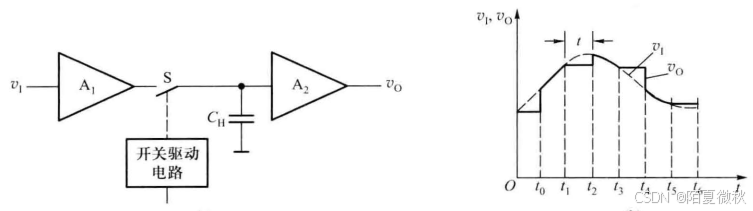

2、保持
将取样所得信号转换为数字信号往往需要一定的时间，为了给后续的量化编码电路提供一个稳定值，取样电路的输出还须保持一段时间。一般取样与保持过程都是同时完成的 。
至此，上述实现了对输入信号在时间上的离散点，而一个个幅度还是模拟量需要进行量化与编码转为数字量。
3、量化
（1）、量化问题
将取样电压表示为一最小数最单位的整数倍，这一转换过程称为量化。量化所取的最小数量单位称为量化单位，用▲表示。量化单位▲是数字信号最低有效位为1时，所对应的模拟量，即1LSB。
由于取样电压是连续的，它的值不一定都能被▲整除，所以，在量化过程中，不可避免地存在误差，此误差称为量化误差，用e表示。
e属于原理误差，它是无法消除的。A/D转换器的位数越多1LSB所对应的▲值越小，量化误差的绝对值也越小。
（2）、量化方法
量化的方法，一般有舍尾取整法和四舍五入法两种。舍尾取整的处理方法是：如输入电 压vi在两个相邻的量化值之间时，在(n- 1)▲< vi<(n)▲时，取vi的量化值为(n- 1)▲。 四舍五入则很好理解。
二、直接A/D转换器
直接A/D转换器将模拟信号直接转换为数字信号，这类A/D转换器具有较快的转换速度，典型电路有并行比较型A/D转换器，逐次比较型A/D转换器。

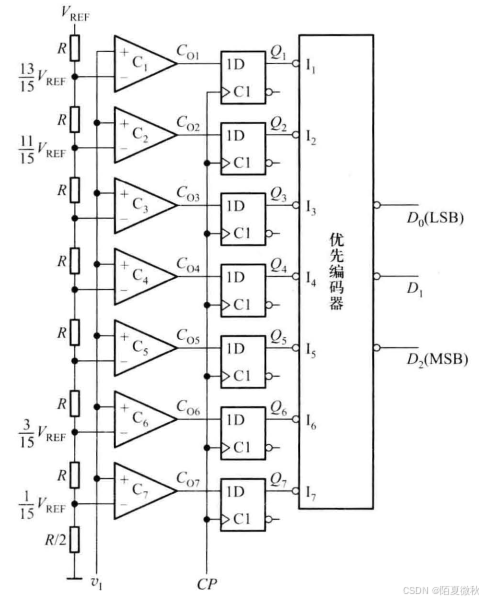

1、并行比较型A/D转换器
由电阻分压器、电压比较器、寄存器、优先编码器组成，其输入于输出关系表如下：
因为输入电压同时加到所有比较器的输入端，所经历的时间为比较器、D触发器、编码器的延迟综合，因此基本认为有最短的转换时间，而如果位数增加，规模会直接增大。

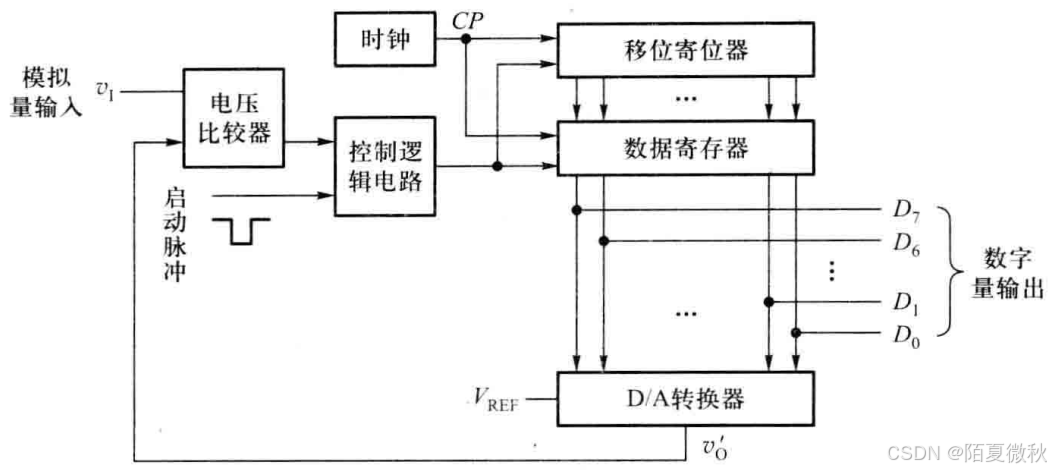

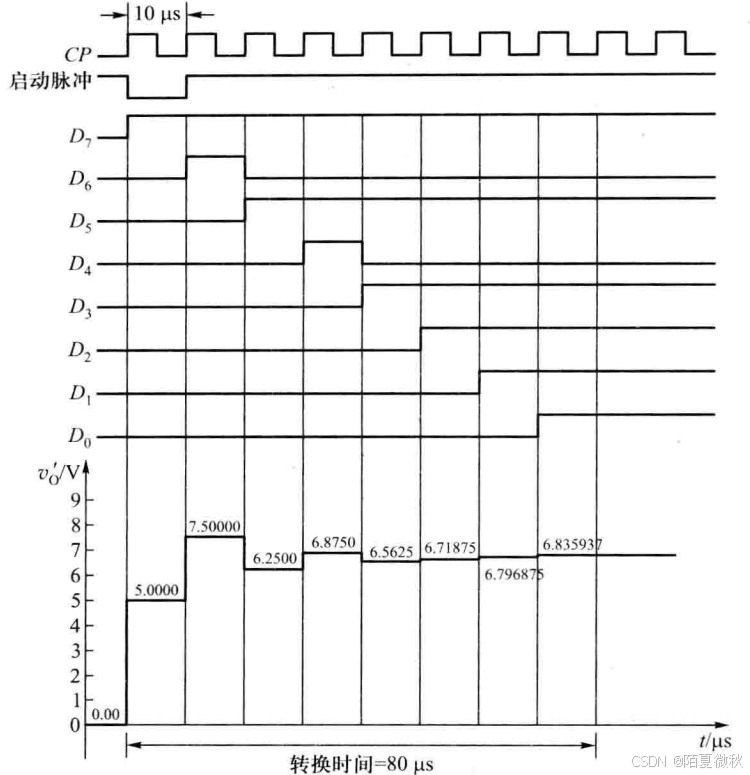

2、逐次比较型A/D转换器
它的转换过程与用天平称物相似。天平称重过程是，从级重的队码开始试放，与被称物体进行比较，若物体重于砝码，则该砝码保留，否则移去。再加上第二个次重砝码……照此进行， 一直加到最小一个砝码 。
转换时间受限于转换频率于转换位数。
三、间接A/D转换器
间接A/D转换器则是先将模拟信号转换成某一中间量（时间或频率），然后再将中间量转换为数字量输出。此类A/D转换器的速度较慢，典型电路有双积分型A/D转换器、电压频率转换型A/D转换器等 。

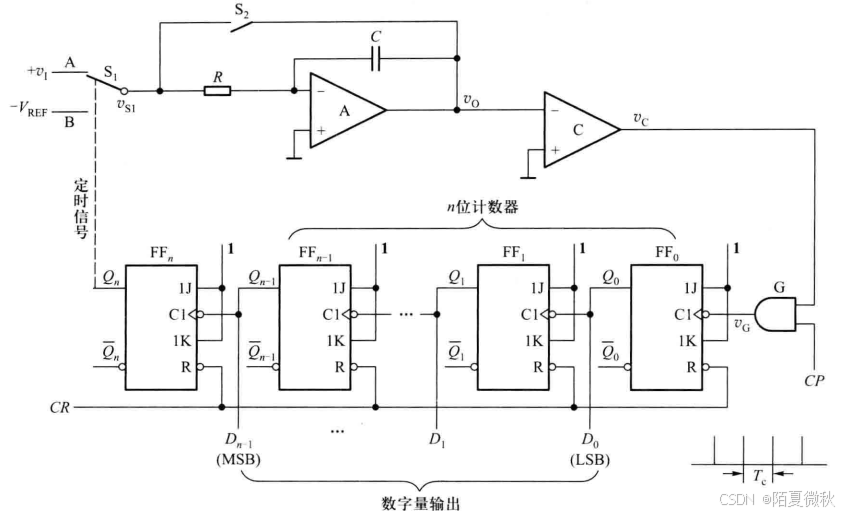

1、双积分型A/D转换器
双积分式A/D转换器是一 种间接A/D转换器，它采用对输入模拟电压和参考电压分别进行两次积分，将输入电压平均值变换成与之成正比的时间间隔，然后利用时钟脉冲和计数器测出此时间间隔，进而在输出端得到与模拟量相应的数字量。
由于该转换电路是对输入电压的平均值进行变换，所以它具有很强的抗工频干扰能力，在数字测量中得到广泛应用 。
四、A/D转换器的主要技术指标
A/D（模数）转换器的主要技术指标包括转换精度和转换速度等。在选择A/D转换器时，除了考虑这两项技术指标外，还应注意满足其输入电压的范围、输出数字的编码、工作温度范围和电压稳定度等方面的要求。
1、分辨率
A/D转换器的分辨率用输出二进制（或十进制）数的位数表示，它反映了A/D转换器对输入信号的分辨能力。理论上讲，n位输出的A/D转换器能区分2^n个输入模拟电压信号的不同等级，即能区分输入电压的最小值为满量程输入的1/(2^n)。在最大输入电压一定时，输出位数越多，量化单位越小，分辨率越高。例如，若A/D转换器输出为8位二进制数，输入信号最大值为5V，那么这个转换器应能区分出输入信号的最小电压为19.53mV（即5V/(2^8)）。
2、转换时间
转换时间是指A/D转换器从转换控制信号到来开始，到输出端得到稳定的数字信号所经过的时间。A/D转换器的转换时间与转换电路的类型有关。不同类型的转换器转换速度相差甚远。
其中，并行比较A/D转换器的转换速度最高，逐次比较型A/D转换器次之，间接A/D转换器的速度最慢。在实际应用中，应从系统数据总的位数、精度要求、输入模拟信号的范围及输入信号极性等方面综合考虑A/D转换器的选用。
