一、基本稳压电路结构

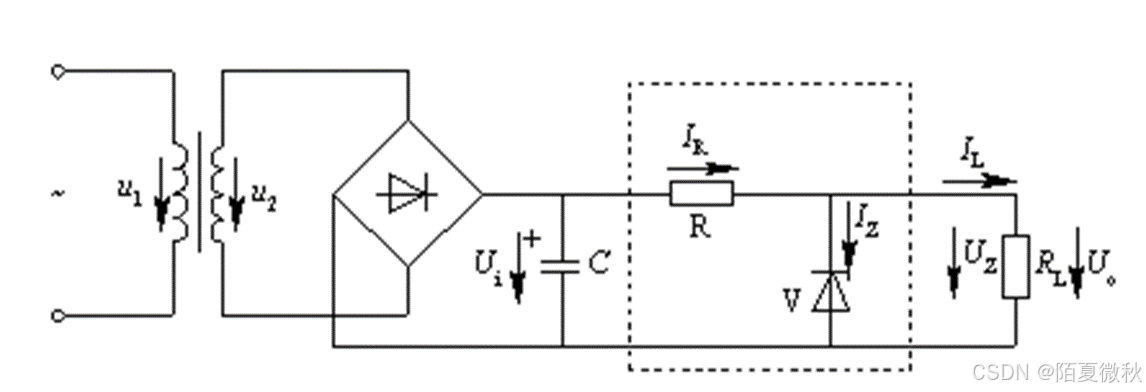

1、稳压二极管构成的稳压电路

输出电压Uo=UZ。

输入电压变化的稳压原理：设RL不变，电网电压升高使Ui升高，导致Uo升高，而Uo=UZ。根据稳压管的特性，当UZ升高一点时，IZ将会显著增加，这样必然使电阻R上的压降增大，吸收了Ui的增加部分，从而保持Uo不变。反之亦然。

输出负载变化的稳压原理：设电网电压不变，当负载电阻RL阻值增大时，IL减小，限流电阻R上压降UR将会减小。由于Uo=UZ=Ui—UR，所以导致Uo升高，即UZ升高，这样必然使IZ显著增加。由于流过限流电阻R的电流为IR=IZ +IL，这样可以使流过R上的电流基本不变，导致压降UR基本不变，则Uo也就保持不变。反之亦然。

限流电阻的作用不仅是保护稳压管，而且还起着调整电压的作用。正是稳压管和限流电阻的相互配合，才完成了稳压的过程。

2、串联型三极管稳压电路

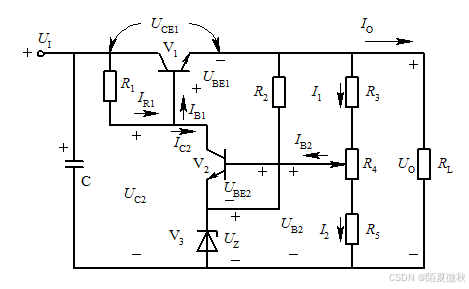

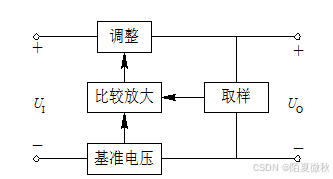

图中V1三极管为调整元件，电阻R3、R4 、R5为取样电路，R2和UZ组成标准参考电压。V2为比较放大元件，从反馈放大器的角度看，该电路属于电压串联负反馈电路，而且调整元件V1与负载电阻RL串联，因此也称之为串联反馈式直流稳压电路。

输入电压变化的稳压原理：波动后的电压Ui上升会导致输出电压向上波动，同时取样电压的增加使V2的基极电位UB2升高，造成V2管的基极电流IB2和集电极电流IC2增大，导致V2管的集电极UC2也就是V1管的基极UB1电位的下降，使V1管的基极电流IB1和集电极电流IC1下降，而管压降UCE1增加。由于输出电压Uo等于输入电压Ui减V1管压降UCE1，因此抑制了输出电压的增加，起到了稳压作用。
