3、临界导通模式(CRM)或过渡模式(TCM)

一、功率因数校正

1、基础定义

功率因数的定义为有功功率与视在功率（有功及无功）的比值。

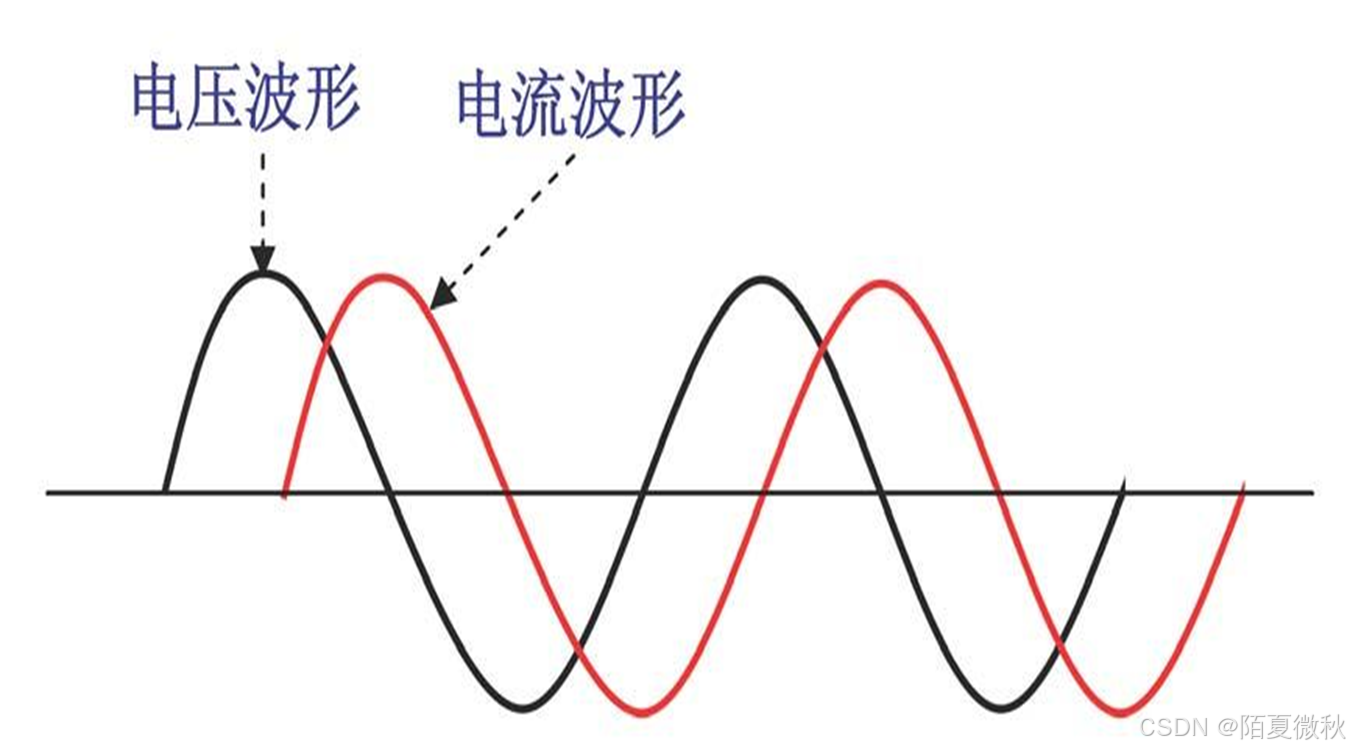

功率因素补偿：这项技术主要是针对因具有感性负载的交流用电器具的电压和电流不同相(如下图)而引起的供电效率低下，提出的改进方法(由于感性负载的电流滞后所加电压，电压和电流的相位不同，使供电线路的负担加重，导致供电线路效率下降,这就要求在感性用电器具上并联一个性质相反的电抗元件，用以调整该用电器具的电压、电流相位特性。例如：当时要求所使用的40W日光灯必须并联一个4.75μF的电容器)。用电容器并联在感性负载的两端，利用电容上电流超前电压的特性，用以补偿电感上电流滞后电压的特性，使总的特性接近于阻性，从而改善效率低下的方法叫做功率因数补偿(交流电的功率因数可以用电源电压与负载电流两者相位角的余弦函数值cosφ表示)。

2、目的

功率因数校正是为了降低无功功率（不提升有功功率）、减少电能损耗、提高电能利用效率，并改善电网的稳定性和可靠性。

二、常规开关电源功率因数

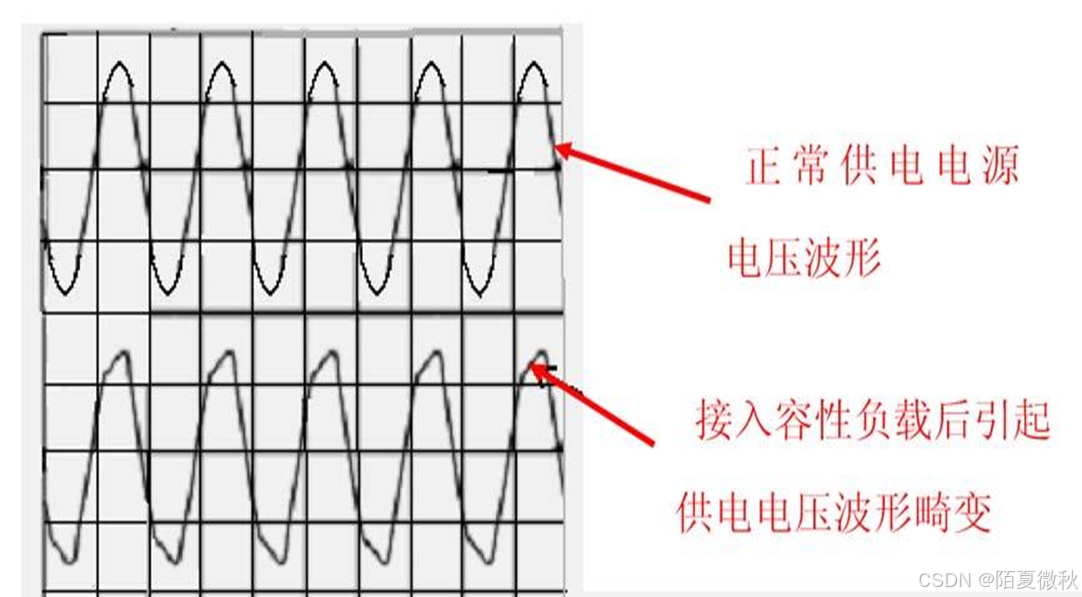

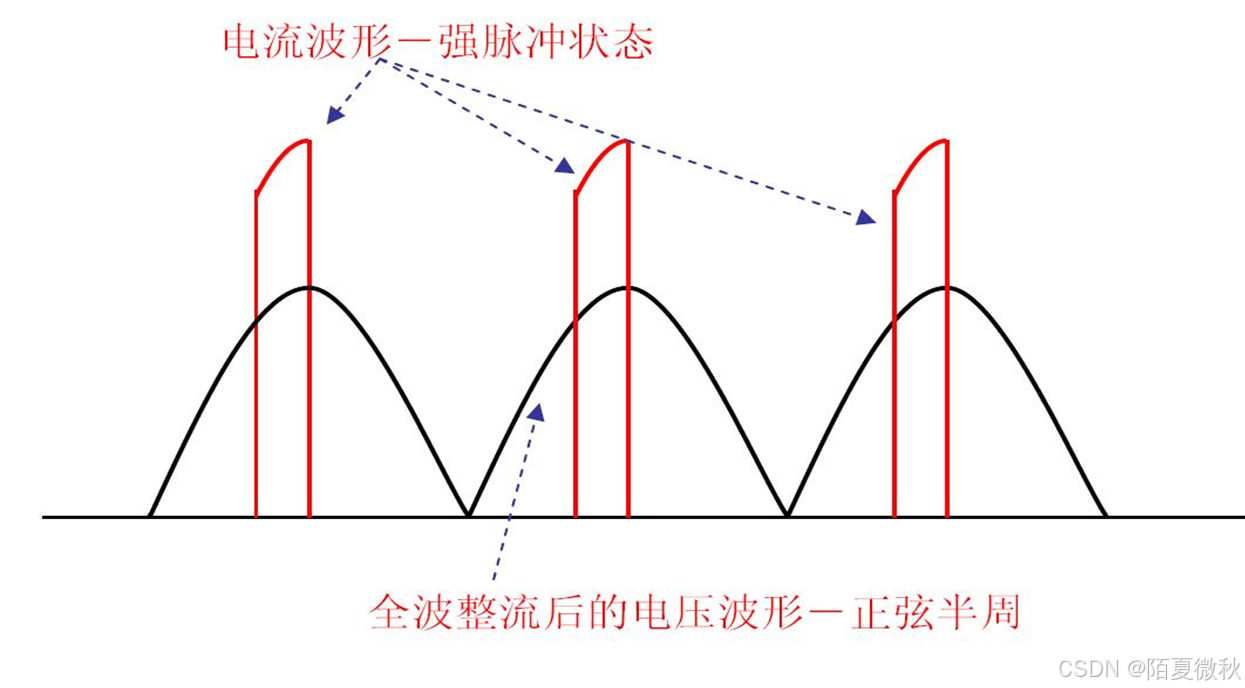

由于开关电源都是在整流后，用一个大容量的滤波电容使输出电压平滑，因此负载特性呈现容性，这就造成了交流220V在整流后，由于滤波电容的充、放电作用，在其两端的直流电压上出现略呈锯齿波的纹波，滤波电容上电压的最小值远非为零，与其最大值(纹波峰值)相差并不多。因此导致常规开关电源功率因数低。

三、如何进行功率因数校正PFC

1、无源PFC电路

不使用晶体管等有源器件组成的校正电路，一般由二极管、电阻、电容和电感等无源器件组成。

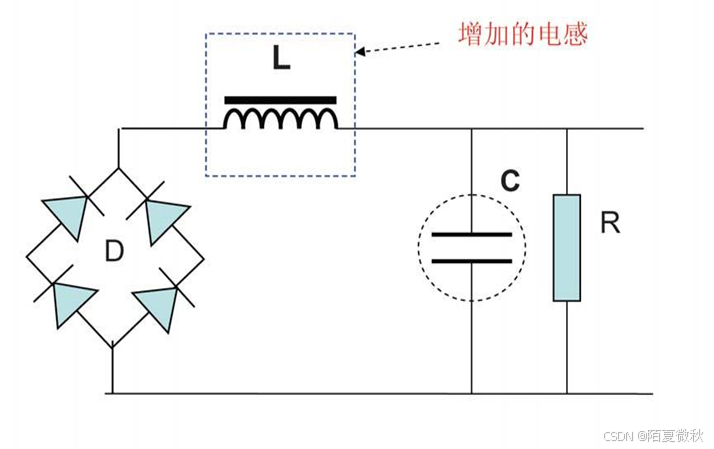

这种电路主要是在整流桥堆和滤波电容之间加一只电感(适当选取电感量)，利用电感上电流不能突变的特性来平滑电容充电强脉冲的波动，改善供电线路电流波形的畸变，并且利用电感上电压超前电流的特性也补偿滤波电容电流超前电压的特性，使功率因数、电磁兼容和电磁干扰得以改善。

缺点：

此种方式还不能称为真正的无源PFC电路，只是一种简单的补偿措施，可以应用在前期设计的无PFC功能的设备上，简单的增加一个合适的电感(适当选取L和C的值)，从而达到具有抑制电流瞬时突变的目的。

但是这种简单的低成本的补救方法，输出纹波较大，滤波电容两端的直流电压也较低，电流畸变的校正及功率因数补偿的能力都很差，而且L的绕制及铁芯的质量控制不好，会对图像及伴音产生严重的干扰，只能是对于前期无PFC设备使之能进入市场的临时措施。

2、有源PFC电路

有源PFC电路则有很好的效果，基本上可以完全消除电流波形的畸变，而且电压和电流的相位可以控制保持一致，它基本上完全解决了功率因数、电磁兼容、电磁干扰的问题，但是电路非常的复杂。

其基本思路是在220V整流桥堆后去掉滤波电容(以消除因电容充电造成的电流波形畸变及相位变化)，由一个“斩波”电路把脉动的直流变成高频(约100KHz)交流经过整流滤波后，其直流电压再向常规的PWM开关稳压电源供电，其过程是AC→DC→AC→DC。

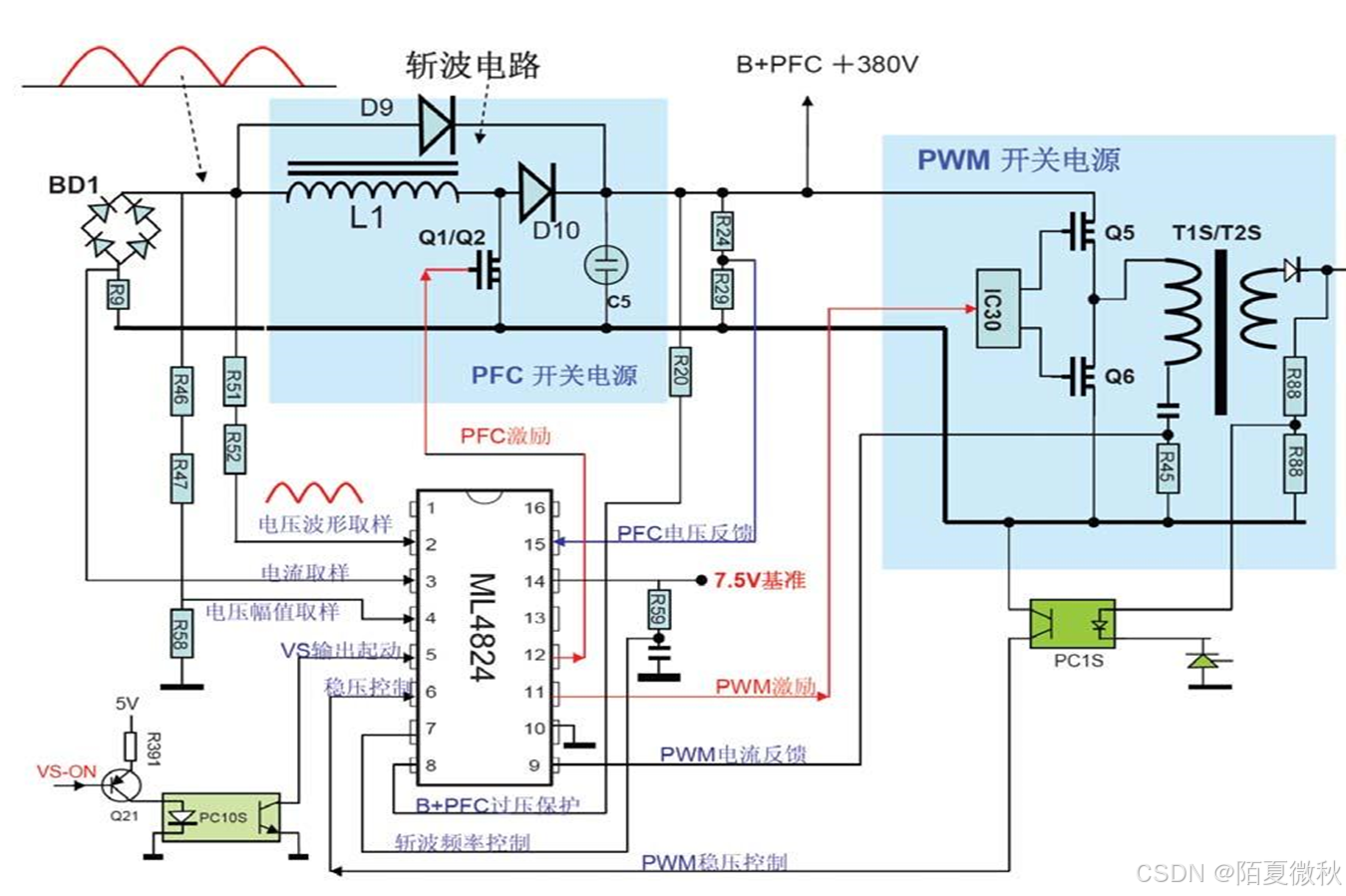

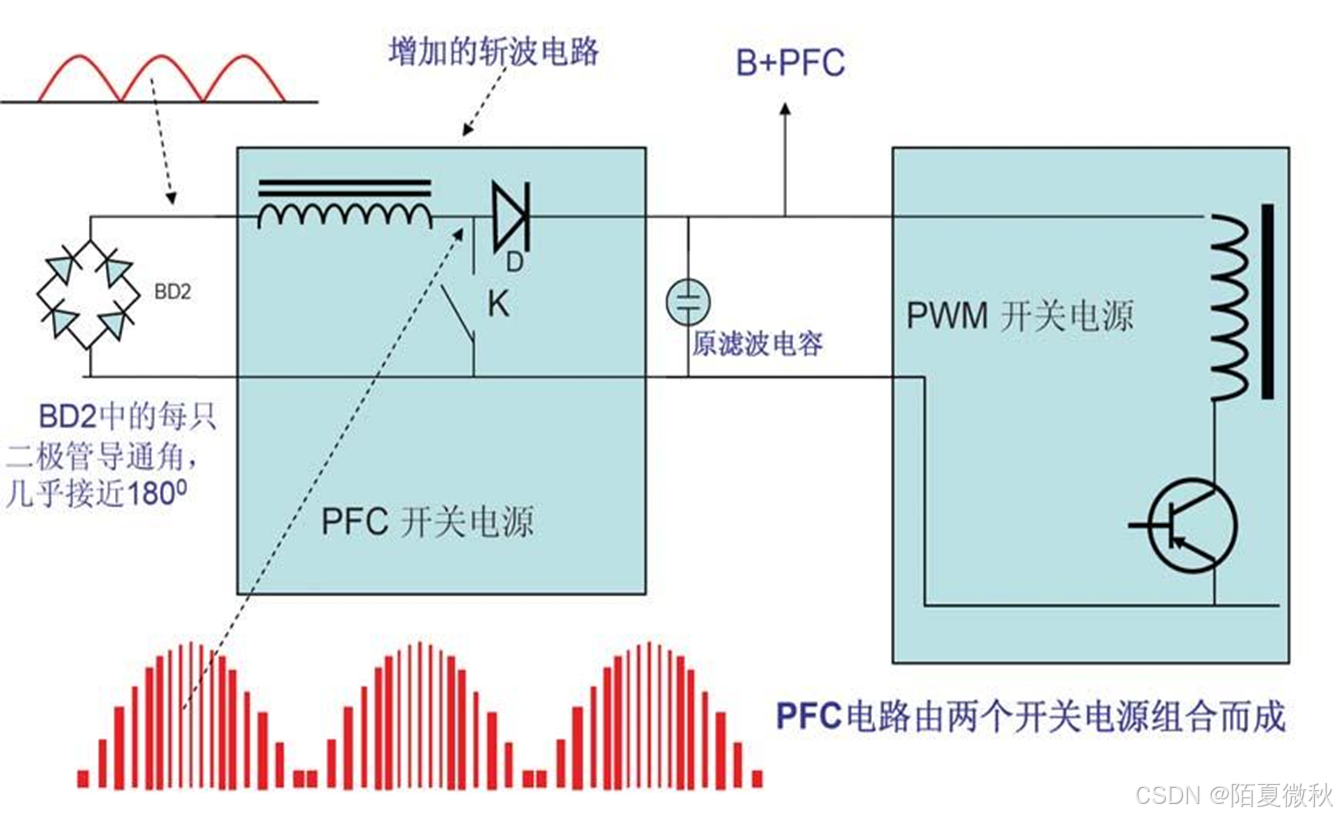

该整流电路输出没有直接接滤波电容，所以其对于供电线路来说呈现的是纯阻性的负载，其电压和电流波形同相、相位相同。斩波电路的工作也类似于一个开关电源，所以说有源PFC开关电源就是一个双开关电源的开关电源电路，它是由斩波器(我们以后称它为:“PFC开关电源”)和稳压开关电源(我们以后称它为“PWM开关电源”)组成的。

四、斩波器——PFC电源

整流二极管整流以后不加滤波电容器，把未经滤波的脉动正半周电压作为斩波器的供电电源，由于斩波器一连串做“开关”工作脉动的正电压被“斩”成下图所示的电流波形，其波形的特点：

（1）、电流波形是断续的，其包络线和电压波形相同，并且包络线和电压波形相位同相；

（2）、由于斩波作用，半波脉动的直流电变成高频(由斩波频率决定，约 100KHz)。

（3）、从外供电总的看，该用电系统做到了交流电压和交流电流同相，并且电压波形和电流波形均符合正弦波形，既解决了功率因数补偿问题，也解决了电磁兼容(EMC)和电磁干扰(EMI)问题。　

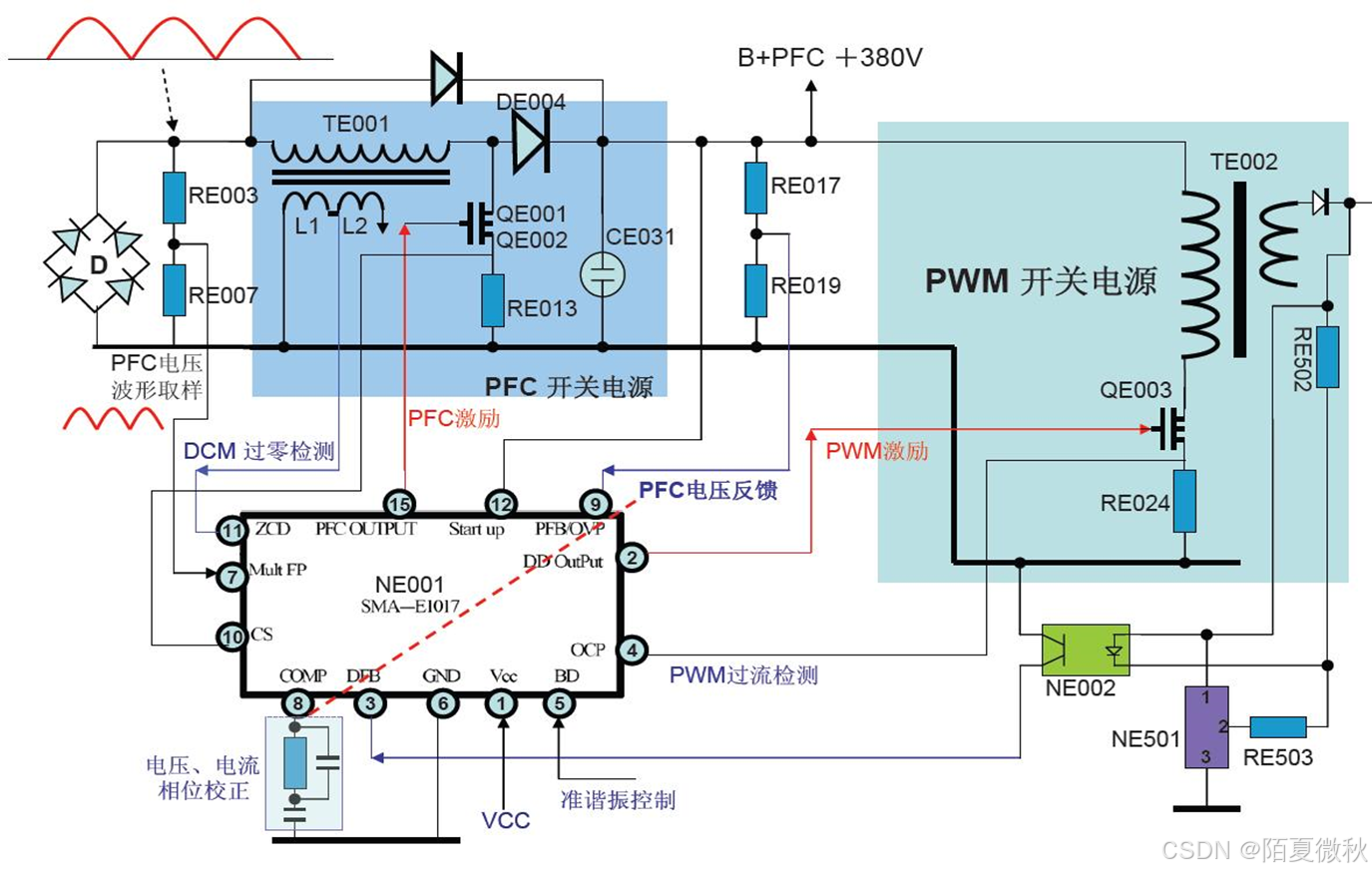

该高频“交流”电再经过整流二极管整流，并经过滤波变成直流电压(电源)向后级的PWM开关电源供电，该直流电压在某些资料上把它称为B+PFC(海信等离子TPW4211即是如此)。

斩波器输出的B+PFC电压一般高于原220V交流整流滤波后的+300V，其原因是选用高电压、电感的线径小、线路压降小、滤波电容容量小、滤波效果好,对后级PWM开关管要求低等等诸多好处。

1、连续导通模式CCM

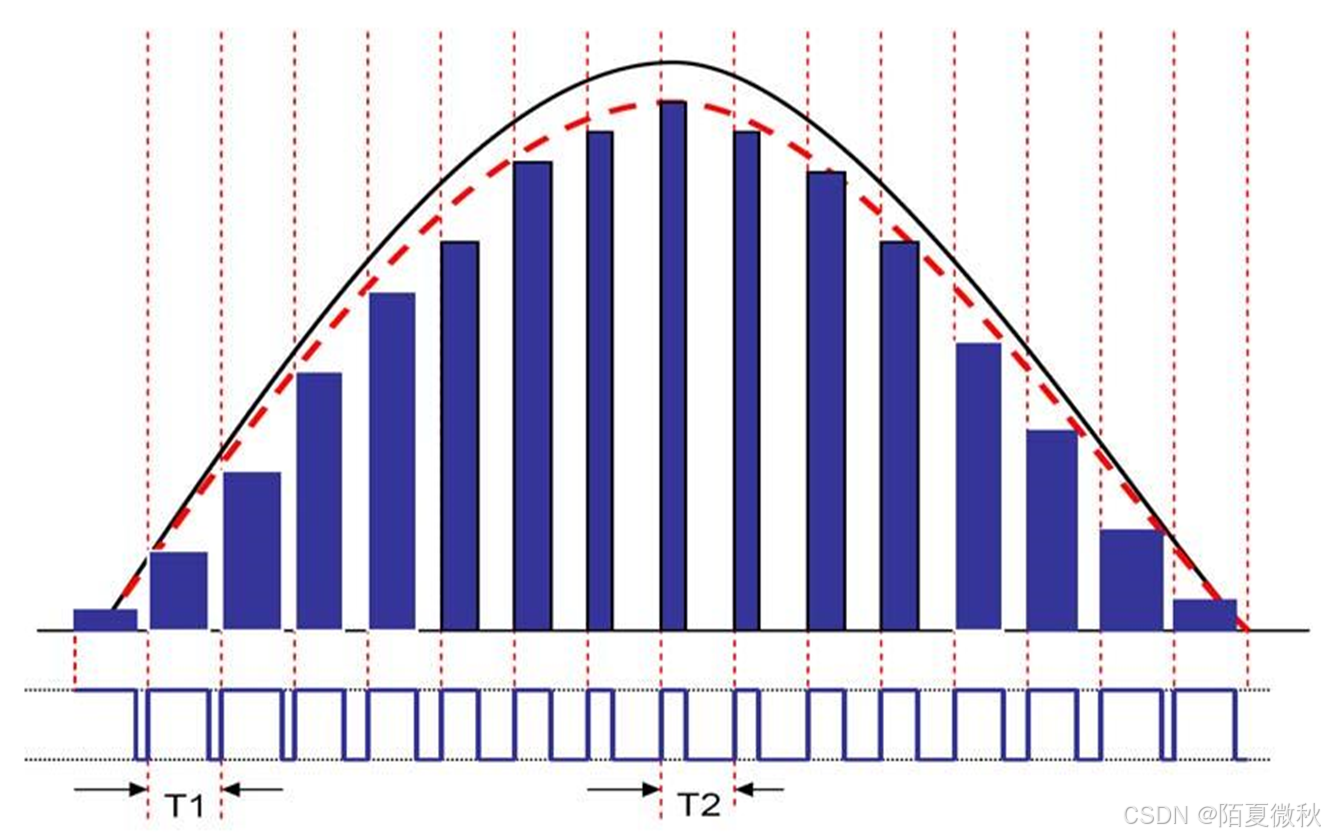

开关管的工作频率一定，而导通的占空比(系数)随被斩波电压的幅度变化而变化，如下图所示。

图中T1和T2的位置：T1在被斩波电压(半个周期)的低电压区，T2在被斩波电压的高电压区，T1(时间)＝T2(时间)。从图中可以看到，所有的开关周期时间都相等，这说明在被斩波电压的任何幅度时，斩波管的工作频率不变，从图中可以看出，在高电压区和低电压区，每个斩波周期内的占空比不同(T1和T2的时间相同，而上升脉冲的宽度不同)，被斩波电压为零时(无电压)，斩波频率仍然不变，所以称为连续导通模式(CCM)，该种模式一般应用在250W～2000W的设备上。

2、不连续导通模式DCM

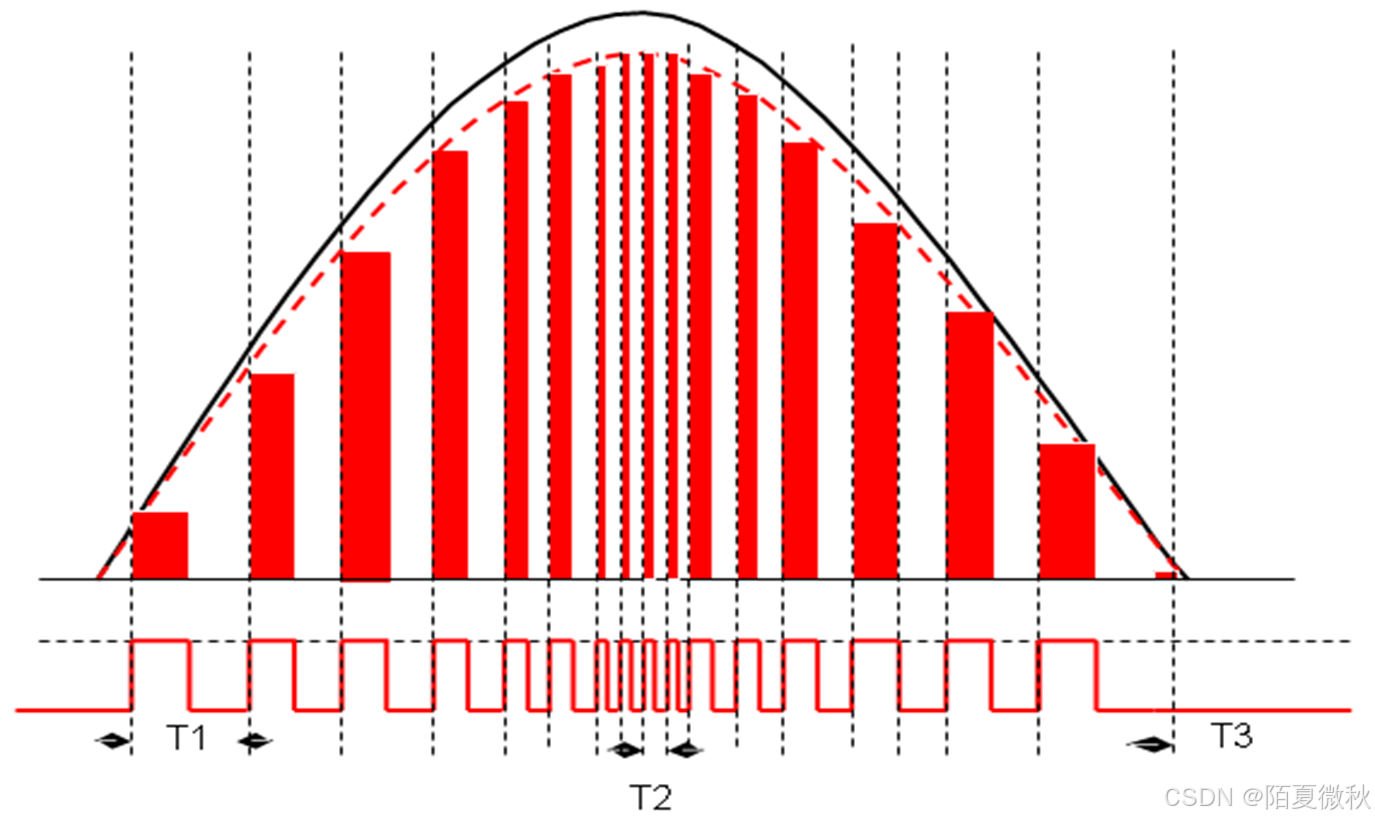

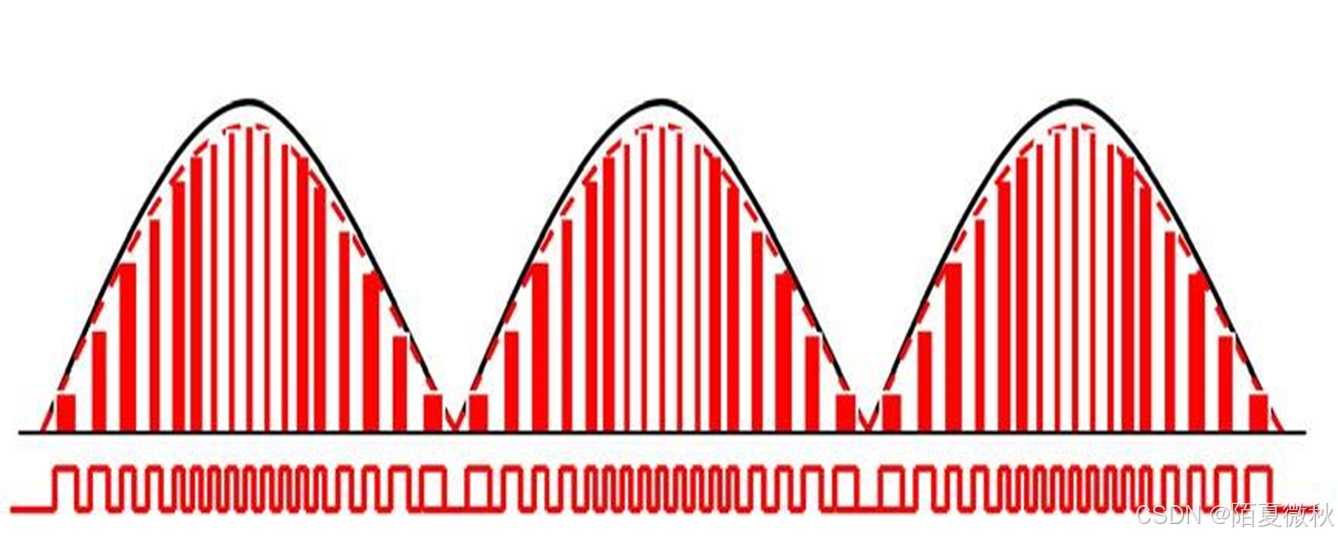

斩波开关管的工作频率随被斩波电压的大小变化，每一个开关周期内“开”、“关”的时间相等（占空比固定50%），如图所示，T1和T2时间不同，也反映随着电压幅度的变化其斩波频率也相应变化，被斩波电压为“零”时，开关停止(振荡停止)，所以称为不连续导通模式(DCM)，即有输入电压斩波管工作，无输入电压斩波管不工作。它一般应用在250以下的小功率设备上，例如：海信TLM3277液晶电视接收机开关电源的PFC部分即工作在DCM模式。
