Altium Library Loader——让你不再为找封装而苦恼

---

前言

今天帮人做个板子，发现好多东西比较老，立创EDA以及芯片官网上都找不到封装，为此苦恼了半天，因为画封装一直是最头疼的事情。恰巧在贸泽电子里找器件封装时找到了一个巧妙地办法。

---

1 Altium Library Loader

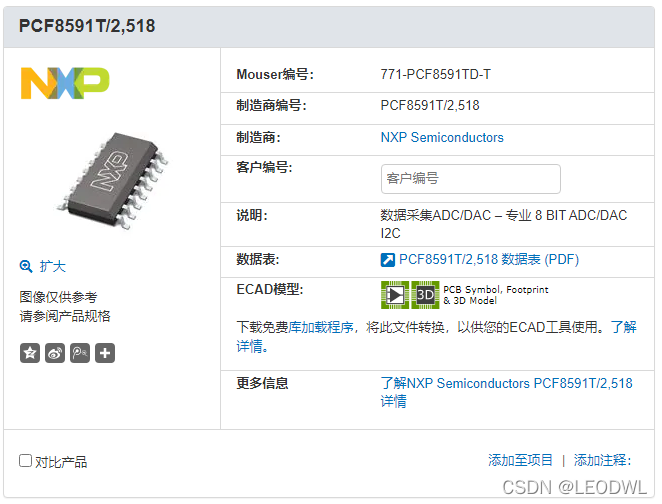

在查找芯片时可以发现，贸泽电子可以提供该芯片的EDA文件，不过要使用他官方的加载程序，吓得我赶紧下载下来试试。

下载下来的文件主要有两个。一个是Altium Library Loader，一个是library loader。在经过我的一番测试后，发现后者是通用的一种工具，可以选择除AD外其他的制版软件，而前者是直接应用于AD中的，安装完成后，可以直接在AD中以插件的形式存在，不过安装Altium Library Loader的话，必须卸载Library Loader，两者是冲突的，另外，使用这两个插件都需要注册账号，不过他们的账号是互通的。

那我们就直接来看看Altium Library Loader怎么用吧，Library Loader使用的话是必须要在网站上先下载他的模型文件，然后选择好平台才能生成封装的。因为博主使用的就是AD，显然就直接上手Altium Library Loader了。
安装的话非常简单，安装完之后会在这三个地方看到他的插件，分别是文件、工具以及标签栏。，打开之后会让你注册登录，登陆完成就是下面这个界面了。

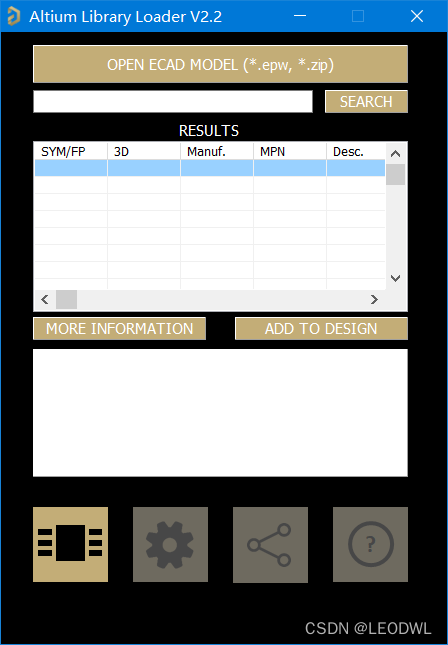

选择下面的标签页进入元件搜寻的界面，输入你想搜索的元件名字，稍微等待一会，可能有点慢的。当然，你也可以使用上面的OPEN ECAD MODEL功能。不过，如果你能找到MODEL文件的话，应该也能直接搜索到的。

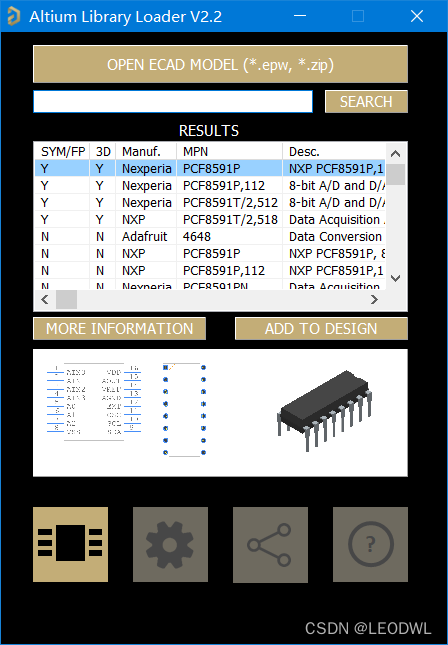

搜索到之后，只要选择你想要的型号，点击ADD TO DESIGN就可以生成两个schlib和pcblib，之后就是添加到原理图中就能用了，当然你也可以选择MORE INFORMATION去查看相关的芯片手册等资料。

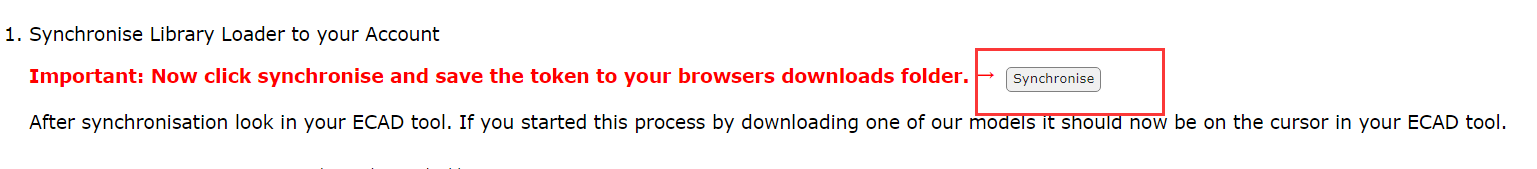

另外要注意的是，需要查看邮箱，点击激活链接才可以继续使用哦，激活后需要点击页面中的同步按钮，然后会下载一个文件，解压后放到你的对应目录即可（Altium Library Loader设置中的Downloader Folder）。
话不多说了，虽然这玩意儿做的有点简陋不过能够不画封装都是好事了，不能要求太多………

---
