STM32F407 HAL库时钟配置的浅薄理解

声明：本文章不细究原理，只浅薄的讲解如何配置时钟树以及如何使用，如有错误，请及时指出，感谢！

首先，STM32F407ZG配置的最大频率为168MHZ，但实际上，其本身并不能达到168MHZ，而是通过外部晶振的倍频和分频来达到168MHZ。

这里首先引入一个概念----------锁相环。锁相环，简单来说，就是史蒂夫罗杰斯进行了强化，变成了拿着振金盾牌的美国队长，又高又壮又强。频率也是同理，当频率小于设定值时，锁相环就会工作，使它达到预期值，进而输出。（由于篇幅问题，仅概述，感兴趣可以自行了解相关的概念与工作原理）

对于STM32F407而言，它共有五个时钟源，分别是HSE（高速外部振荡器），LSE（低速外部振荡器），HSI（高速内部振荡器），LSI（低速内部振荡器），RTC(时钟源)。RTC时钟源可以使用上述其它四种时钟源分频后的时钟，RTC是一个实时时钟，可以简单理解成32位定时器，断电后数据可以保存，这里不细究。

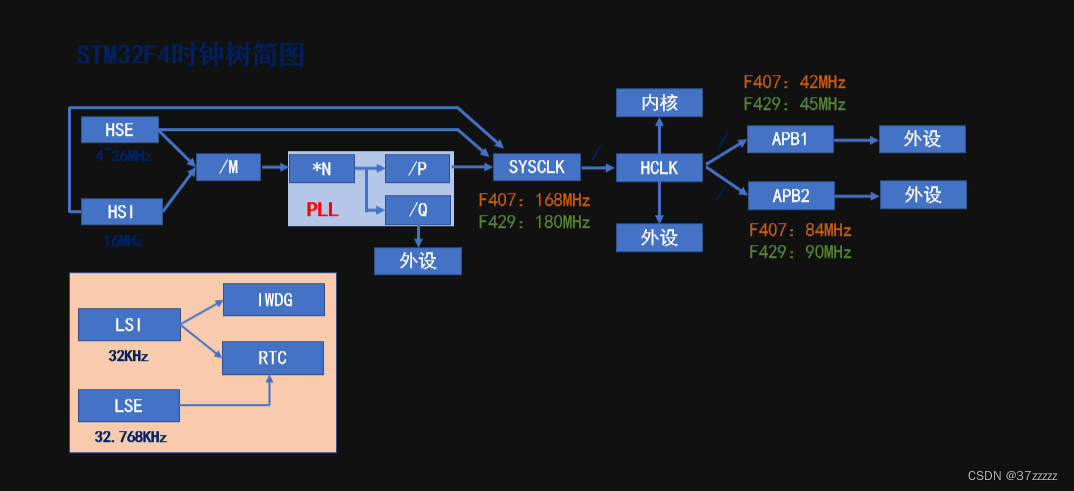

而在STM32F407中，有许多的时钟线，这里给出时钟树的简图。

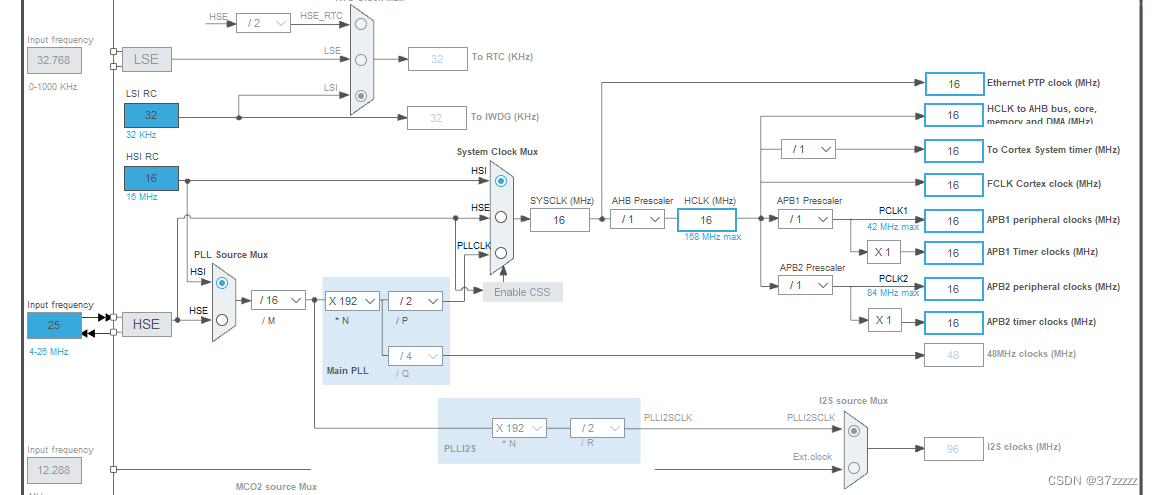

截取STM32_CUBE中的时钟树，我们接下来逐一分析。

input frequency，输入频率，即外部晶振，可接受的范围为4-26MHZ，一般设置为8MHZ，值得注意的是，input frequency的值越大，则微控制器处理速度越快，但同时，耗电也会更多。

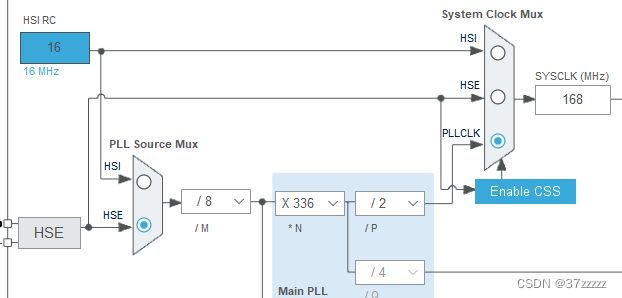

输入频率通过HSE进入到main PLL（上文所提到的锁相环），在这一步，频率首先分频，以8MHZ为例，其先分频/8，变为1MHZ。接着倍频*336，变为336MHZ。往下走，频率分成两条线路，一条分频/2，变为168MHZ后，进入时钟总线；而另一条分频/4，直接进入单独的48MHZ时钟。

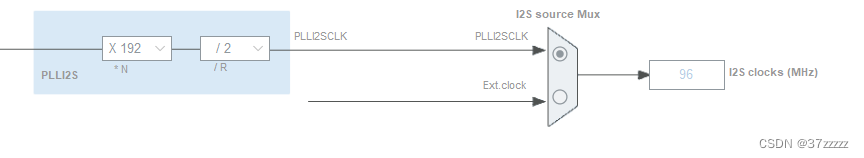

而在开头分频变为1MHZ的频率，如下图所示，进入了PPL,倍频*192，变成192MHZ后，分频/2，变为96MHZ，最后进入I2S时钟。

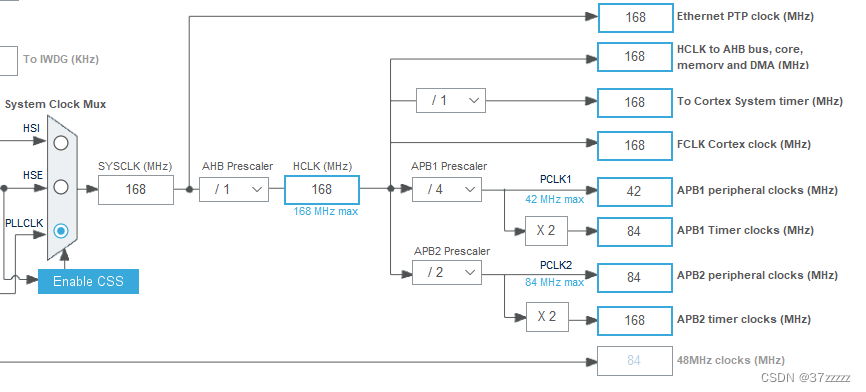

我们将目光转回时钟总线，在这里，168MHZ沿两条线前进，首先被赋予外部时钟，接着预分频/1，变为168MHZ后，依次赋予给不同的时钟/定时器，到这里，它还会进行不同程度的倍频和分频，相信大家现在已经可以理解了，我就不细讲了。需要注意的是，有些时钟有最大允许值，如APB1 peripheral clocks，该时钟的最大允许值为42MHZ，注意不要超过允许值。

那么最终，各个时钟都获得了相应的时钟频率，在进行PWM或者定时器计算的时候，一定要注意使用对应的时钟频率，不然结果肯定是不对的。

那么接下来，我们来看看HAL库的相关程序代码。

使能对应的时钟

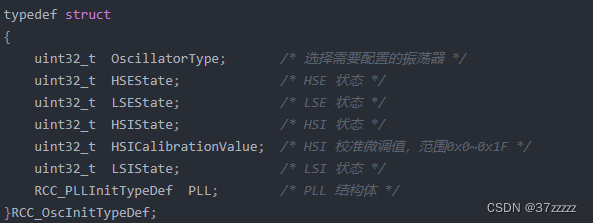

OscillatorType是选择外部的哪个振荡器，如果要配置多个振荡器，则用竖线“|”隔开。

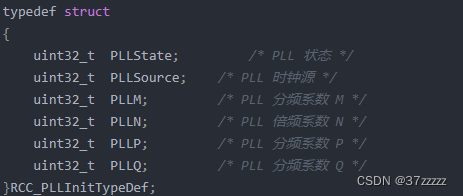

PPL结构体调用

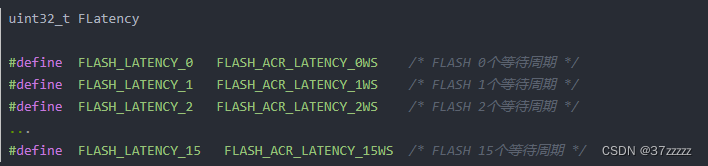

 配置FLASH的等待周期，由于F4系统时钟比访问FLASH的时钟更快，如果要有系统时钟访问FLASH则需要进行等待，一共是有0~15，16个选择。但是在有些芯片中，可能是0~7，那么需要查询FLASH_ACR寄存器LATENCY位域

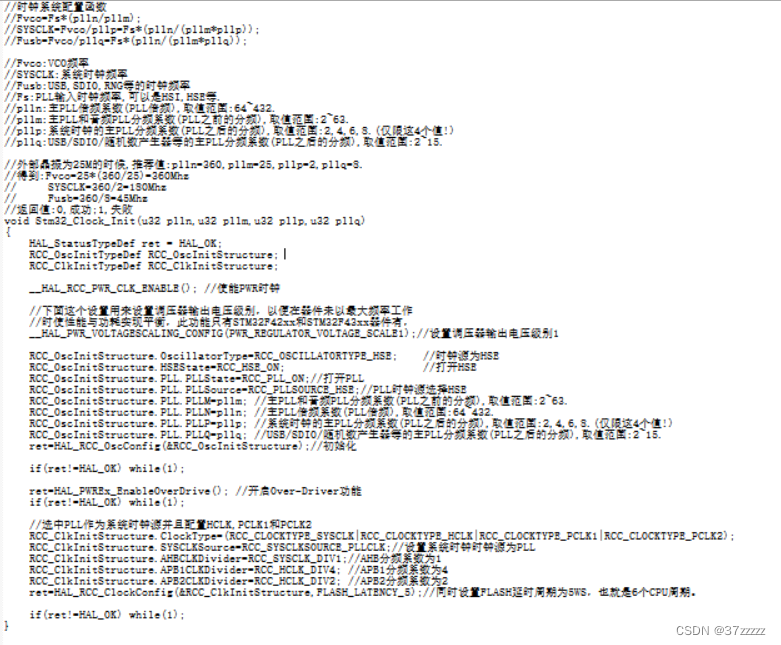

具体配置方法

这篇文章就到这里，讲的比较粗糙，因为HAL库仅仅只是刚入门，以后学深入会继续细讲一些寄存器相关的内容，希望大家点个关注。有问题请私信或者评论区指出，我看到了都会回复。感谢阅读，希望这篇文章对您学习有所帮助。
