引言

在电路设计中,我们经常会看到下面的一些电路图,那么在这些电路中,不接电阻与接入电阻,电路中又会发生哪些作用,电阻在其中又起了哪些作用?
在这里插入图片描述
在这里插入图片描述

何为上拉电阻与下拉电阻

解释:上拉就是将一个不确定的电平信号通过一个电阻将其电平钳制在高电平,电阻同时起限流作用。下拉同理,也是将一个不确定的电平信号通过一个电阻将其电平钳制在低电平。在我们这个原理图中,我们所指的高电平是电源,而低电平则是地,高低电平是相对而言的。
在这里插入图片描述

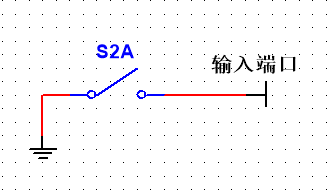

可以看到上图所示:当我们按下开关S2A,则输入端口输出低电平。但是假设开关S2A未按下,那么输入端口的输出是低电平还是高电平则未知。
在这里插入图片描述

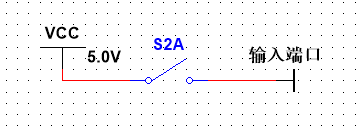

看到如上的原理图所示:当开关S2A按下时,输入端口则输出高电平,但是假设开关S2A打开时,那么输入端口的输出是低电平还是高电平则未知。

所有我们需要设置当开关S2A打开时,其电平是高电平或者低电平,这就需要我们对其进行上拉或者下拉。
在这里插入图片描述
在这里插入图片描述

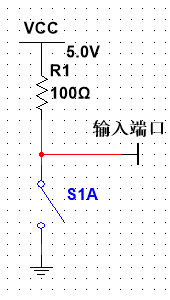

我们可以看到上图的图一和图二,对于电路而言,只是电阻的位置发生变化,其余皆未改变,但是电阻的不同会导致当开关S1A打开时,其输入端口的电平状态是不一样的。当我们对于上图一的开关S1A按下时,输入端口是低电平,当开关S1A打开时,输入端口的是高电平。这样就不会出现对于输入端口的电平是未知状态。当我们对于上图二的开关S1A按下时,输入端口是高电平,当开关S1A打开时,输入端口是低电平。

上拉电阻

电源到器件引脚上的电阻叫上拉电阻,作用是平时使该引脚为高电平,上拉是对器件注入电流。高电平在IC内部与超大电阻相连接。

下拉电阻

地到器件引脚上的电阻叫下拉电阻,作用是平时使该引脚为低电平,下拉是输出电流。低电平在IC内部与GND相连接。
