DETR（DEtection TRansformer）要点总结

写在前面
DETR翻译过来就是检测transformer，是Detection Transformers的缩写。这是一个将2017年大火的transformer结构首次引入目标检测领域的模型，是transformer模型步入目标检测领域的开山之作。利用transformer结构的自注意力机制为各个目标编码，依靠其并行性，DETR构造了一个端到端的检测模型，并且避免了以往模型中各种类型的冗余操作，让目标检测问题变得更加简单。
原论文链接
参考视频在这里
对transformer结构的复习在这里：（1）史上最小白之Transformer详解；（2）详解Transformer中Self-Attention以及Multi-Head Attention；
官方源码在这里https://github.com/facebookresearch/detr

---

一、模型特点

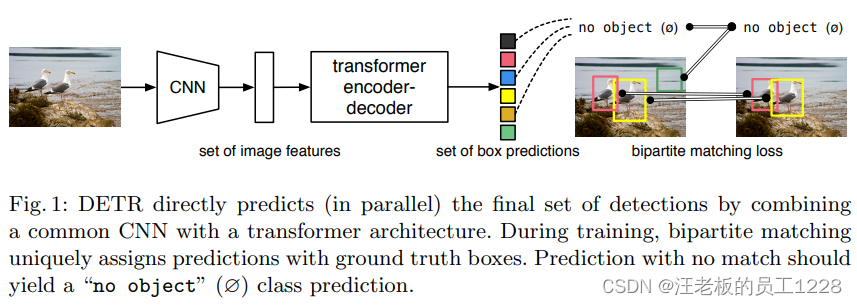

DETR模型最大的特点之一就是真正在目标目标检测模型上实现了端到端：DETR没有anchors的生成，在推理阶段最后也没有NMS来过滤掉多余的低质结果，不引入任何人工先验知识，从而简化了模型的pipeline。DETR另一特点就是引入transformer结构，通过该结构结合全局信息，考虑目标间的关系并行生成最终的集合预测结果。

---

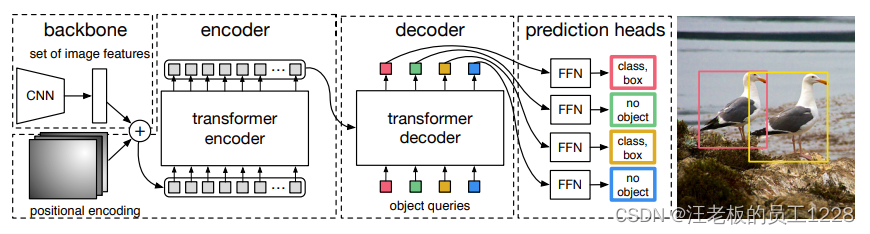

二、DETR结构

1. backbone

DETR基础版本的backbone使用torchvision上预训练过的ResNet-50，训练时冻结BN层参数。设输入img维度为(3, H, W)，经过backbone后变为(2048, $\frac{H}{32}$, $\frac{W}{32}$)。此外在后续实验阶段论文还使用了ResNet-101以及改进过的DC5版本，此部分可以看原论文。

2. transformers

在传入encoder前，要对backbone的数据进行一些处理：（1）由于transformer计算开销问题，通过1x1卷积将channel从2048降低到256。（2）转换为序列输入，flatten为(256, $\frac{H}{32}\ast \frac{W}{32}$)，一个向量长为256。 模块中具体参数可参考DETR官方源码。

（1）encoder

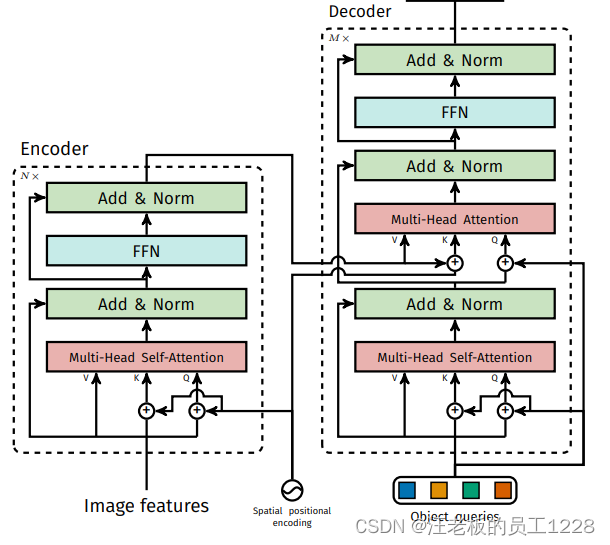

encoder块基本沿用Attention Is all You Need论文中的结构，位置编码使用修正后的位置编码，和ViT一样。每个encoder块结构如上图所示，总encoder部分由N个encoder块堆叠而成，首个块输入为backbone修正后的序列输入，之后块都以上个块的输出为输入，最终输出与输入维度一样。不清楚的transformer部分的话可以在本文首对应知识点去复习一下。

（2）decoder

decoder块输入为 object queries，注意，这是一个可学习的序列输入参数，在论文中维度为(100, 256)，序列由100个向量构成，每一个向量长256。如图所示，decoder块大体上符合transformer的经典结构，包含两个多头注意力块，这与原始transformer不同，没有使用masked多头注意力，原因是这里的是用于处理图像数据的，是非自回归的模型，要求并行输出。其中第一个多头注意力块单纯由object queries当作输入和位置编码，第二个多头注意力块则由上层输入以及encoder最终输出作为输入，外加object queries给Q位置编码，encoder中使用的修正位置编码给K位置编码，如上图所示。这是一个非常狠心的做法，目的就是为了不断强化模型学习全局信息以及目标见的关系。decoder部分由M个decoder块堆叠而成。decoder部分最终输出维度与object queries相同。

3. FFNs

FFNs即Feed Forward Networks，用于对transformer结构输出后的数据完成分类+bbox预测任务。两个FFN头共享transformer的输出。

• 分类的class FFN使用简单的一层线性层，接受(100, 256)维度输入，输出(100, C + 1)维度的向量，C + 1为“数据集类别数+背景”的个数
• bbox预测的FFN使用三层MLP，接受(100, 256)维度输入，维度变化为(100, 256) >> (100, 512) >> (100, 4)。前两层计算后都接ReLU激活函数，最后一层计算后接sigmoid函数。最终输出维度为(100, 4)，代表目标的4个bbox坐标(x, y, w, h)。

4. PS：关于decoder中object queries个数的设置

论文中将object queries的维度设置为100。设置这个数字的原因是：COCO数据集中每张图片中目标个数（正样本）都远低于100，DETR在每张图片上都输出一个元素个数为100的结果集合，集合中包含背景（负样本）。

---

三、损失函数计算

在训练阶段，DETR有两种损失：（1）二分图匹配阶段的损失，用于确定最优匹配。（2）在最优匹配下的模型损失。

1. 二分图匹配

我们知道DETR每次输出包含N=100个预测目标的集合，由于GT集合元素个数小于N，我们用$\varphi$将GT集合元素个数填充至N个。那么预测集合与GT集合总的二分图匹配个数就有$A_N^N$个，我们所有匹配的集合设为${\Sigma }_N$。我们要做的就是找到这个最优的匹配，公式如下图所示。

$$\hat{\sigma }=\underset{\sigma \in {\Sigma }_N}{\mathrm{argmin}}\sum _i^N{L}_{match}(y_i,{\hat{y}}_{\sigma (i)})$$

$\hat{\sigma }$即为最优匹配，$y_i$与${\hat{y}}_{\sigma (i)}$分别代表GT值和预测值。
以往的一些研究包括本论文都是使用的匈牙利算法Hungarian algorithm来计算最优匹配的。

2. 匹配后损失计算

有了最优的匹配$\hat{\sigma }$后，便要计算模型的损失，公式如下。

L H u n g a r i a n ( y , y ^ ) = ∑ i = 1 N [ − l o g    p ^ σ ^ ( i ) ( c i ) + 1 { c i ≠ ϕ } L b o x ( b i , b ^ σ ^ ( i ) ) ] L_{Hungarian}(y, \hat{y}) = \sum_{i=1}^{N} [-log \; \hat{p}_{\hat{\sigma}(i)}(c_{i}) + \mathbb{1}_{\{c_{i} \ne \phi\}} L_{box}(b_{i}, \hat{b}_{\hat{\sigma}(i)})] LHungarian​(y,y^​)=i=1∑N​[−logp^​σ^(i)​(ci​)+1{ci​=ϕ}​Lbox​(bi​,b^σ^(i)​)]

$$L_{box}(b_i,{\hat{b}}_{\hat{\sigma }(i)})={\lambda }_{iou}{L}_{iou}(b_i,{\hat{b}}_{\hat{\sigma }(i)})+{\lambda }_{L1}{||b_i-{\hat{b}}_{\hat{\sigma }(i)}||}_1$$

其中$y_i=(c_i,b_i)$，分别代表GT类别和bbox参数{x, y, w, h}；在最优匹配$\hat{\sigma }$下，预测的类别分数和bbox参数分别为${\hat{p}}_{\hat{\sigma }(i)}(c_i)$和${\hat{b}}_{\hat{\sigma }}(i)$；${\lambda }_{iou}$和${\lambda }_{L1}$为超参数用于调节权重。

---

四、模型表现

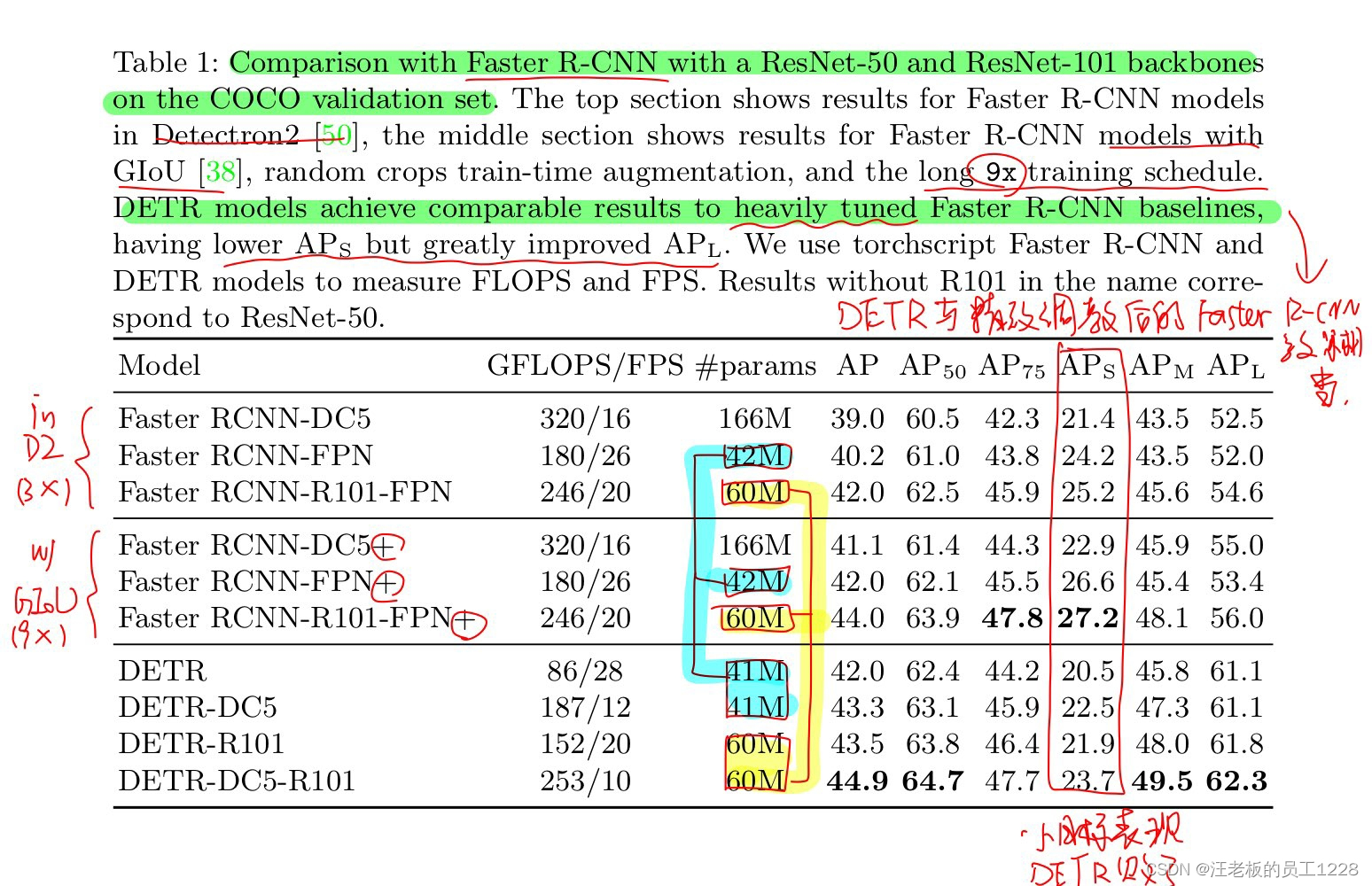

上图中第一横栏是在Detectron2上训练3x迭代周期的模型；第二横栏是使用GIoU并且训练9x迭代周期的“精致调教后的Faster R-CNN”模型；第三横栏是DETR。

可以看到，在backbone和参数量相近的情况下，在DETR与精致调教后的Faster R-CNN效果相当（上图中高亮部分），DETR甚至在中大目标检测表现上优于Faster R-CNN，作者将此归功于transformer结构；同时，也可以看到DETR在小目标检测表现上败于Faster R-CNN。

---

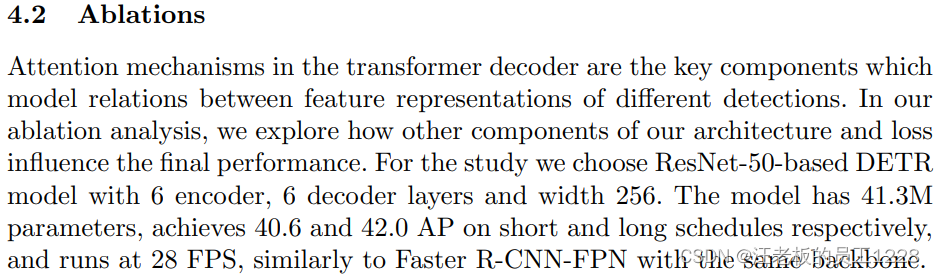

五、消融实验

在DETR论文中，作者还针对模型做了许多相关的消融实验。下面简单介绍一些论文中所做的这些消融实验，具体细节还请在原论文中找寻答案。

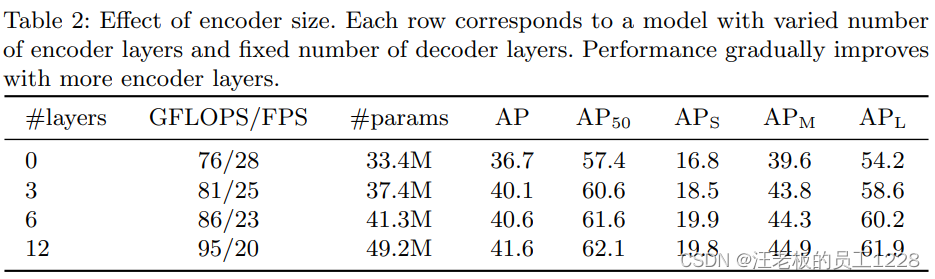

• Encoder层数对模型的影响：encoder对划分开目标实例有举足轻重的作用，所以encoder层数不可以太少，不然会导致最终AP的下降。见下table 2。

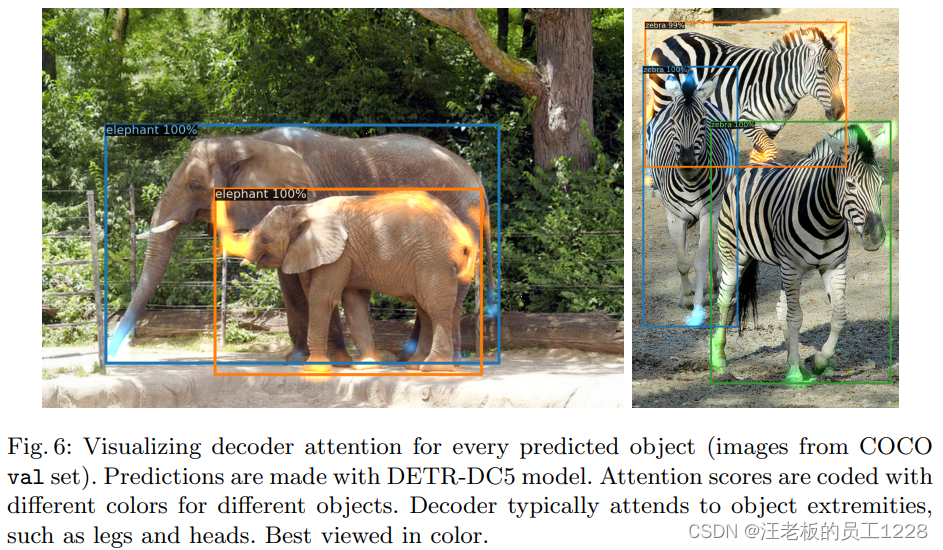

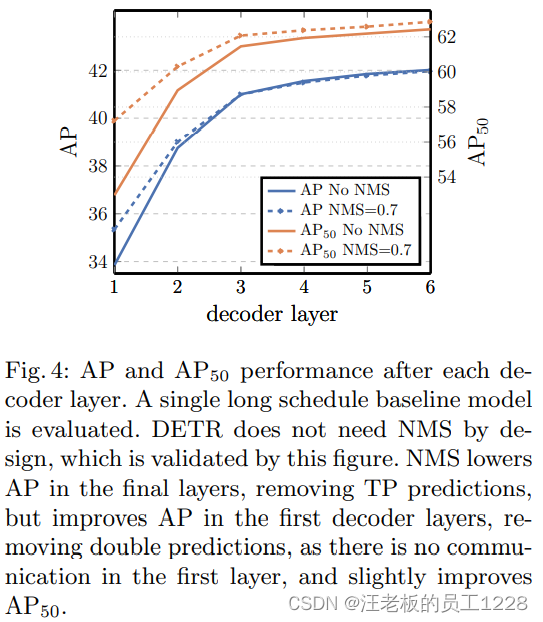

• Decoder层数对模型的影响：decoder利用encoder在全局上初步划分开的目标信息，进一步在目标实例某些位置去得到推理结果。Decoder层数太少不足以支撑模型计算目标间的交叉关系，导致模型整体性能下降。见下fig 4与fig 6。

• 内部FFN的重要性：内部FFN其实就是1X1的卷积层。完全移除它们后，模型AP下降了2.3个点。 所以内部FFN很重要。

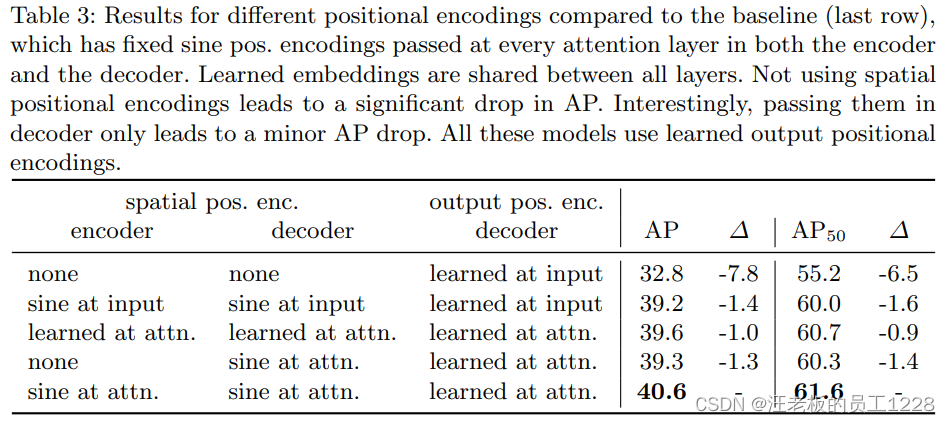

• 位置编码的重要性（两种位置编码）：DETR中有两种位置编码，分别为“用于encoder和decoder输入的spatial positional encodings”和“用于decoder的可学习的object queries”。论文对于上述两种位置编码应用时机和方式进行了消融实验。见下table 3。

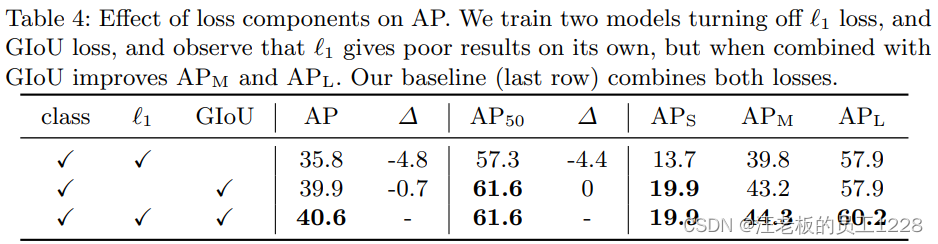

• Loss函数对模型的影响：论文中loss函数的baseline由三部分组成——1. 分类class loss；2. bbox距离L1 loss；3. bbox的GIoU loss。 论文对后两部分做了消融实验，证明baseline的优越性，即三种元素缺一不可。见下table 4。

此外，论文还在附录给出了DETR模型更多更细节的介绍，足足有6页。
