STM32的DFSDM使用方法

1 使用背景

最近做项目需要读取Delta-Sigma ADC的数据，该ADC输出10MHz的曼彻斯特编码1位数据流信号。ADC厂商给的设计参考都是用FPGA或DSP来做的，查找资料发现也可以使用STM32的数字滤波器来做，经过学习发现果然可用。

2 STM32的DFSDM介绍

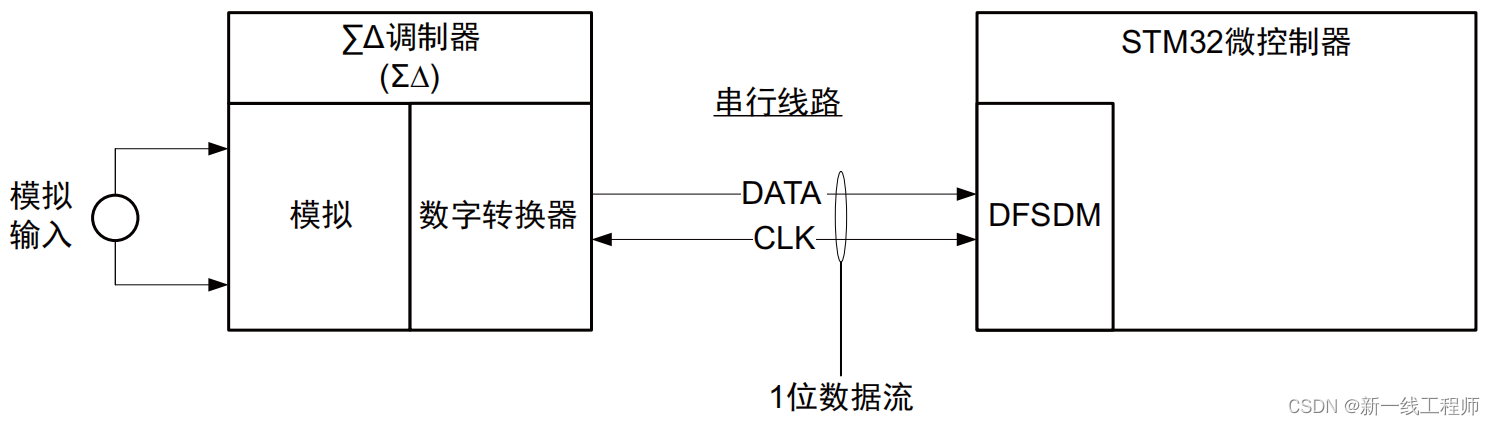

外部Sigma-Delta调制器将模拟信号转换为数字1位流，由STM32的DFSDM外设对1位数据流取平均值。可以设置数字滤波器的输出分辨率和数据速率。DFSDM以低于1位流的数据速率、更高的分辨率输出数据样本。
Sinc滤波器是最常用的Sigma-Delta ADC转换器实现类型，价格便宜且滤波器系数为整数，可以对1位样本执行简单的“滑动平均”计算。

3 参数说明

• 滤波器长度（FOSR-滤波器过采样率）

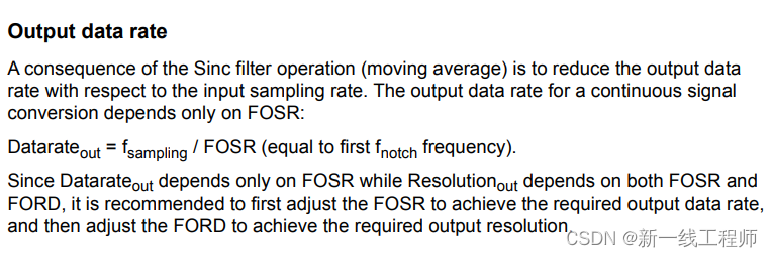

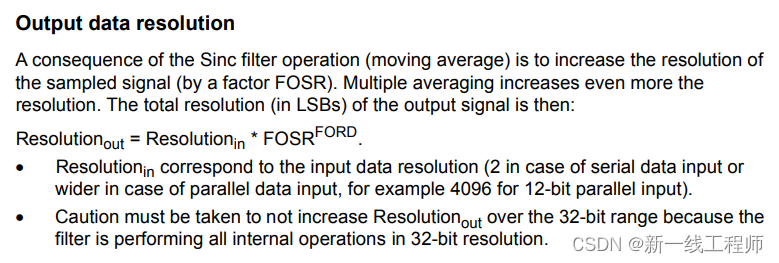

  较长的滤波器（对较多样本取平均值）会产生更高的分辨率，但会降低输出数据速率（抽取）。因此，滤波器长度是所需转换速率和最终数据分辨率之间的折衷结果。
• 滤波阶数（FORD）

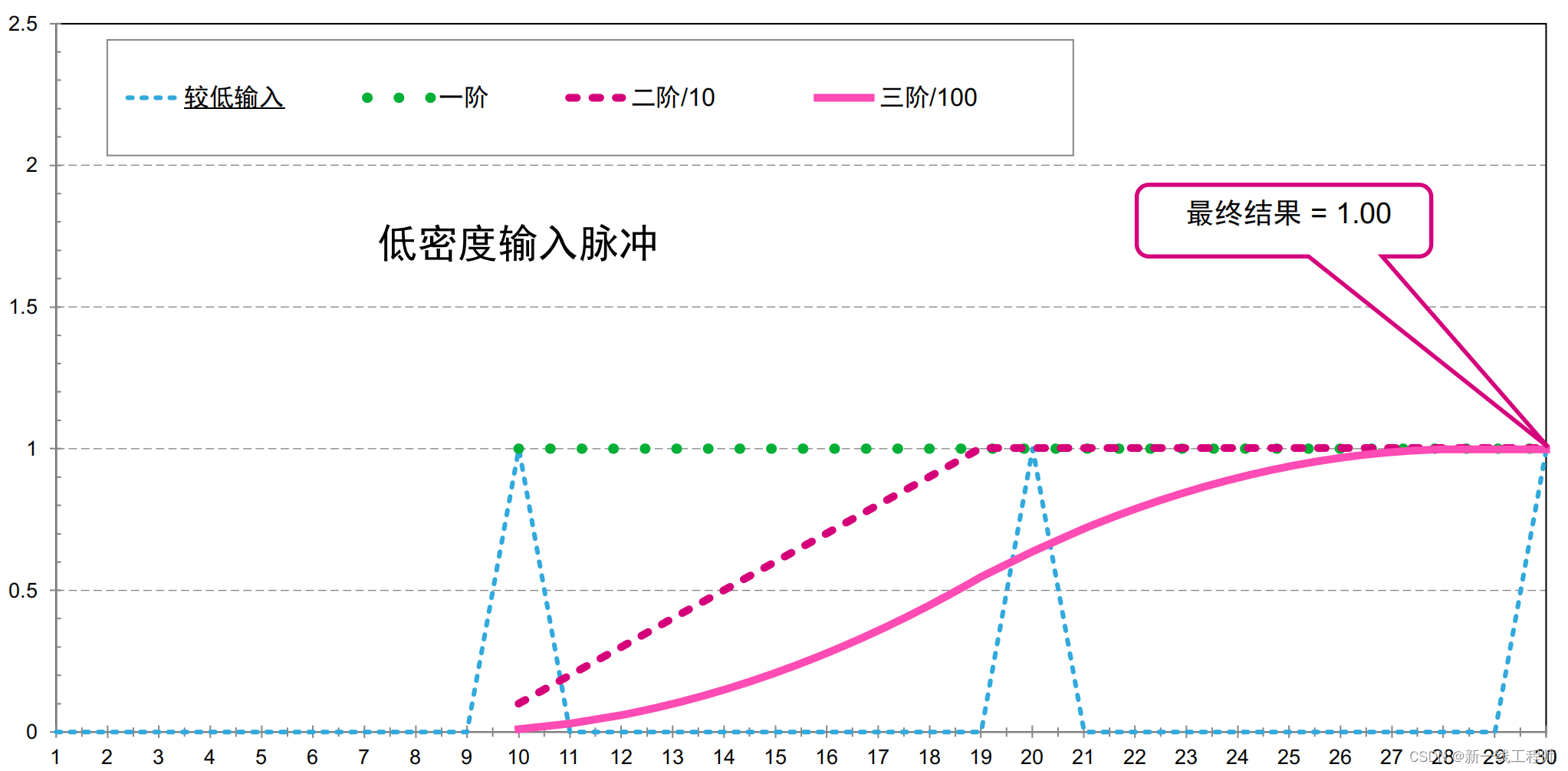

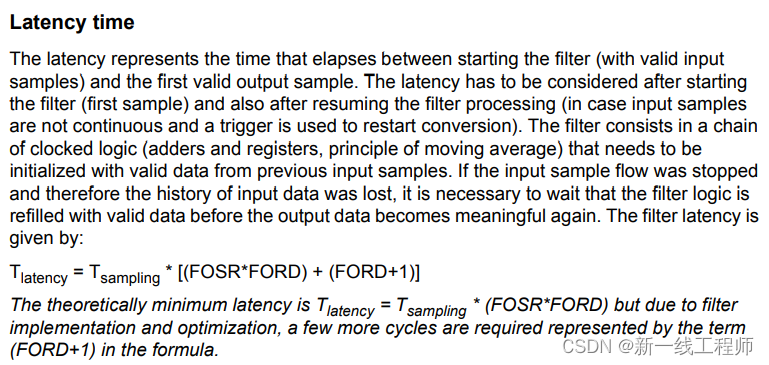

  “滑动平均”计算可以多次应用于已经取得平均值的样本。滤波阶数定义“滑动平均”计算应用于相同输入样本的次数。高阶滤波器（通过添加更多的取平均值循环）产生更高的分辨率，但又增加了延迟。





4 配置操作

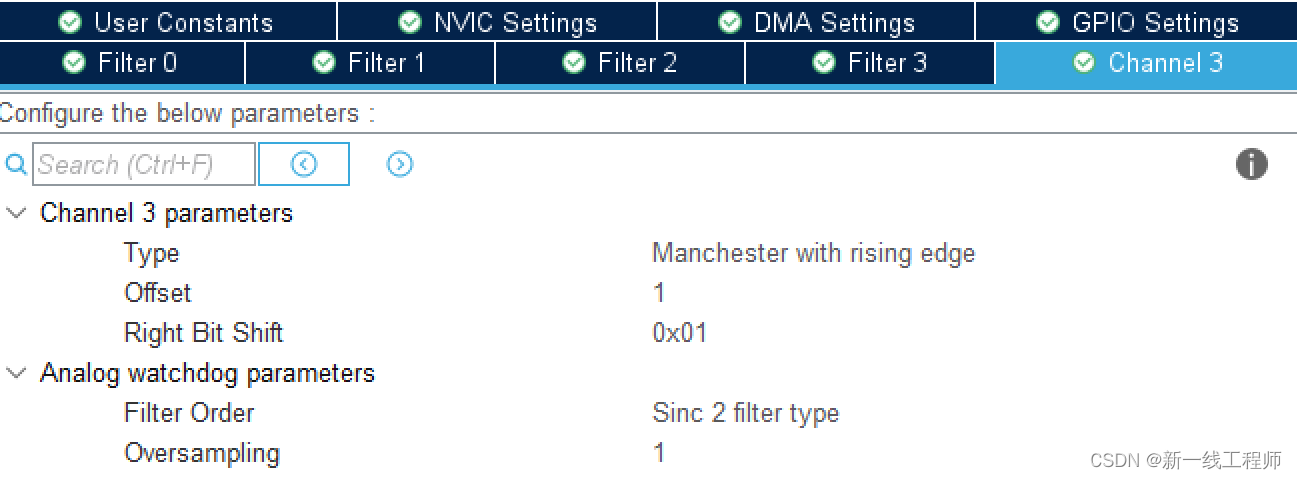

配置完成生成代码后根据下图公式配置CKOUTDIV的值。

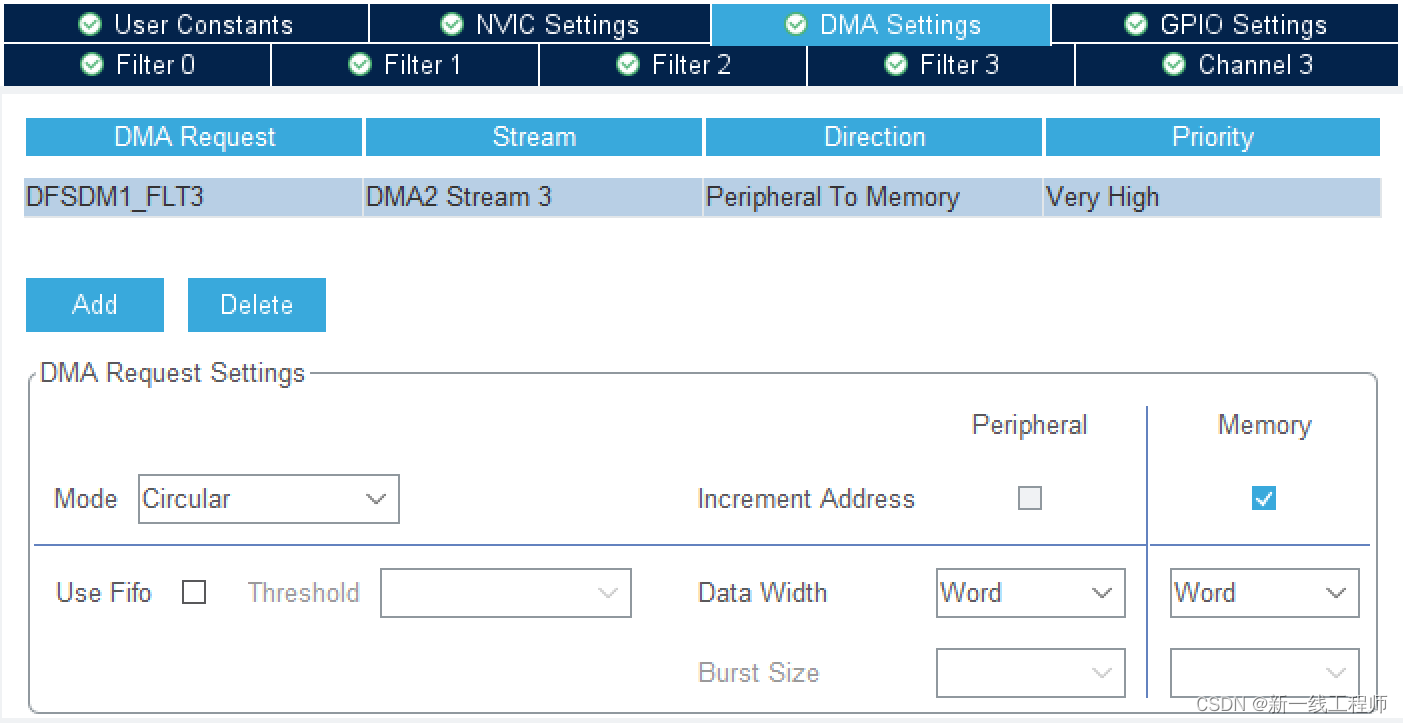

所有配置完成后开启转换，结果会输出到相应的数组里。

5 备注

单片机型号为STM32F767IGT6；
先用STM32CubeMX配置功能，省事；
如果数据有波动，可以叠加均值滤波。
