PADS-Layout学习笔记
-

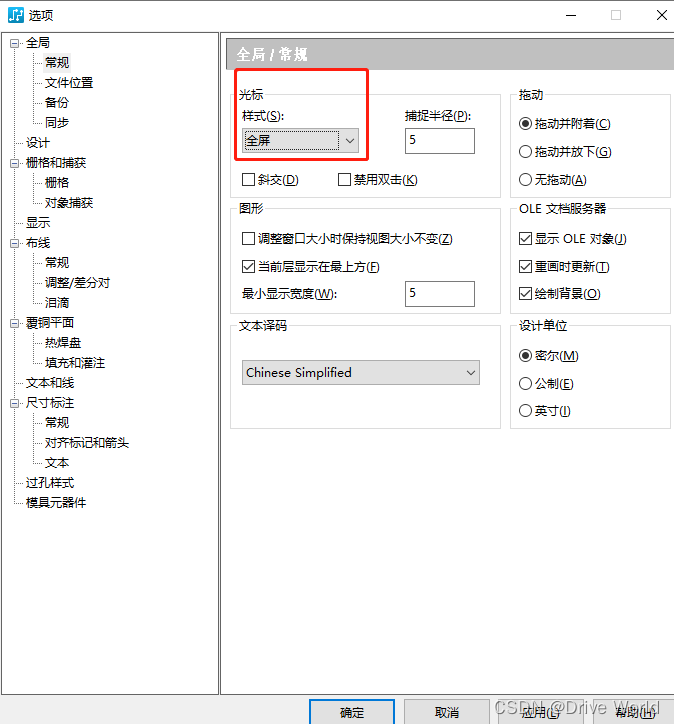

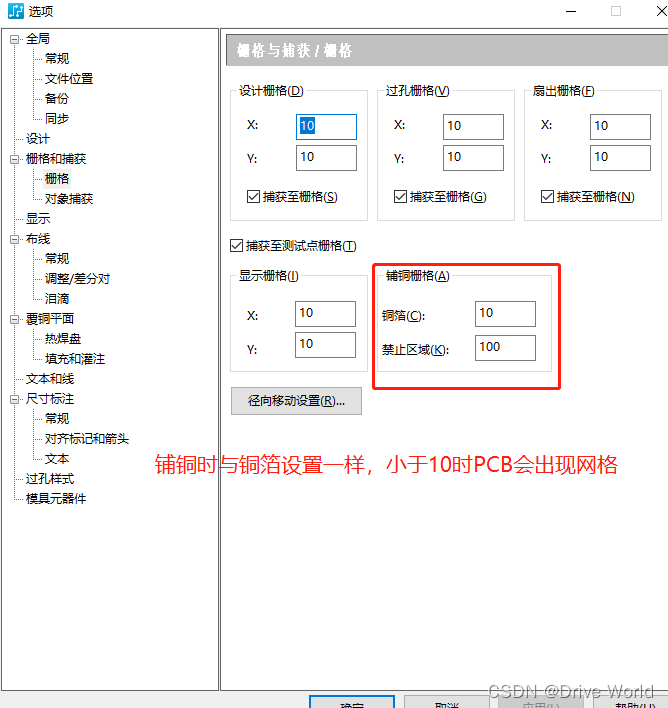

- PADS-Layout设置,在画pcb之前设置好
-

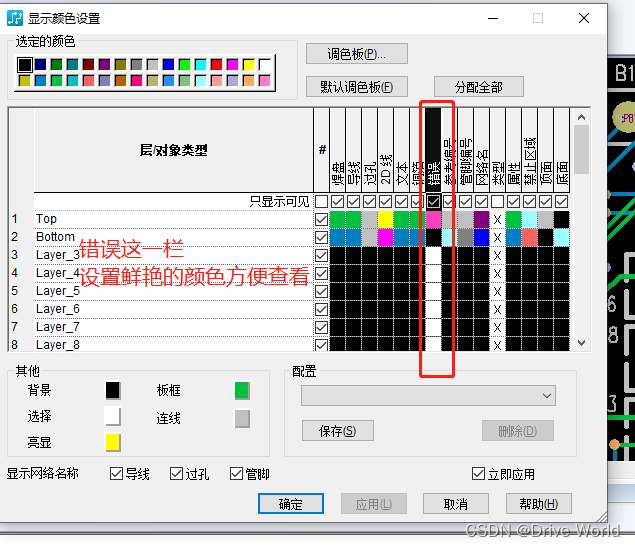

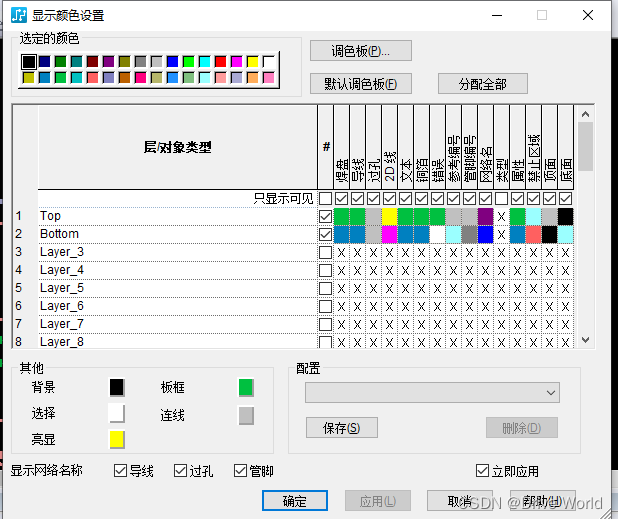

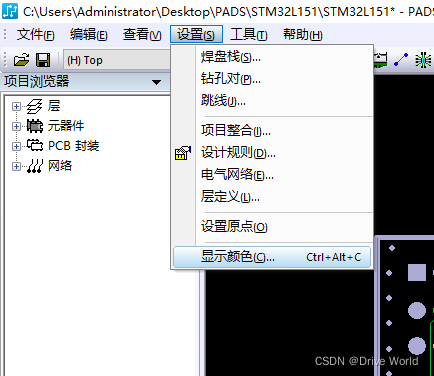

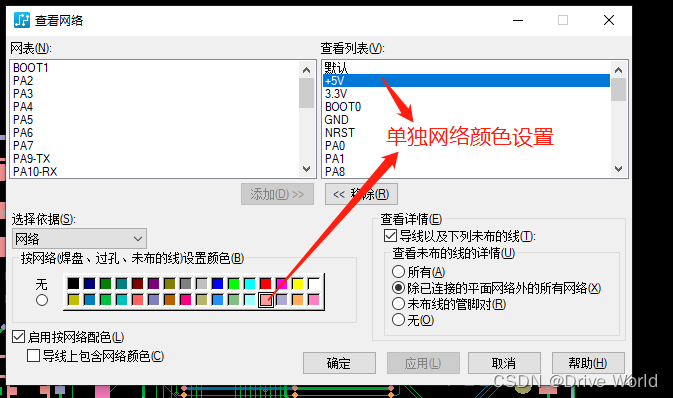

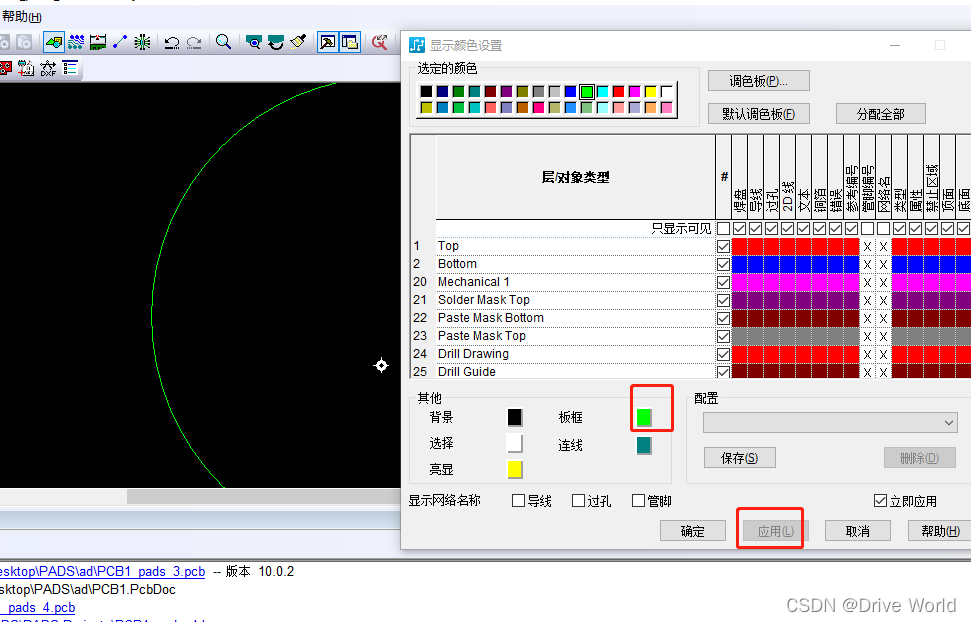

- 颜色设置
-
- 无模命令快捷键
PO | 切换走线层自动铺铜显示 | DO | 孔的显示切换 |
SPO | 切换混合层自动铺铜显示 | Q | 快速测量命令 |
N | 高亮网络 | QL | 快速显示长度报告 |
T | 透明显示切换 | W | 改变走线线宽 |

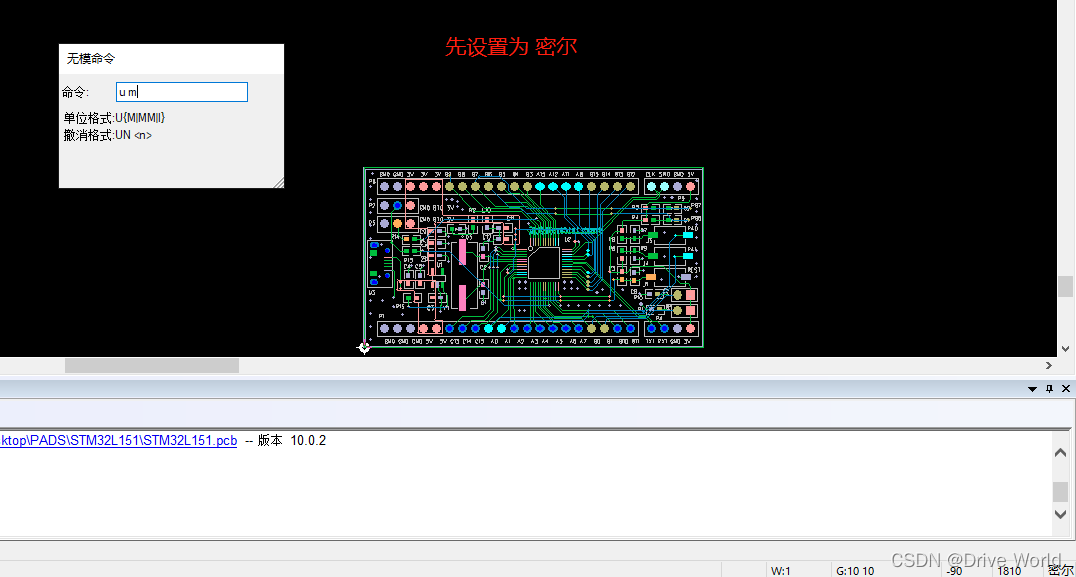

UMM | 设计单位 mm | UM | 设计单位 MIL |
AA | 走线任意角度 | AD | 45度 |
AO | 直角 | GD | 显示设计栅格 |
S | 跳转绝对坐标 | G | 设计格点设置 |

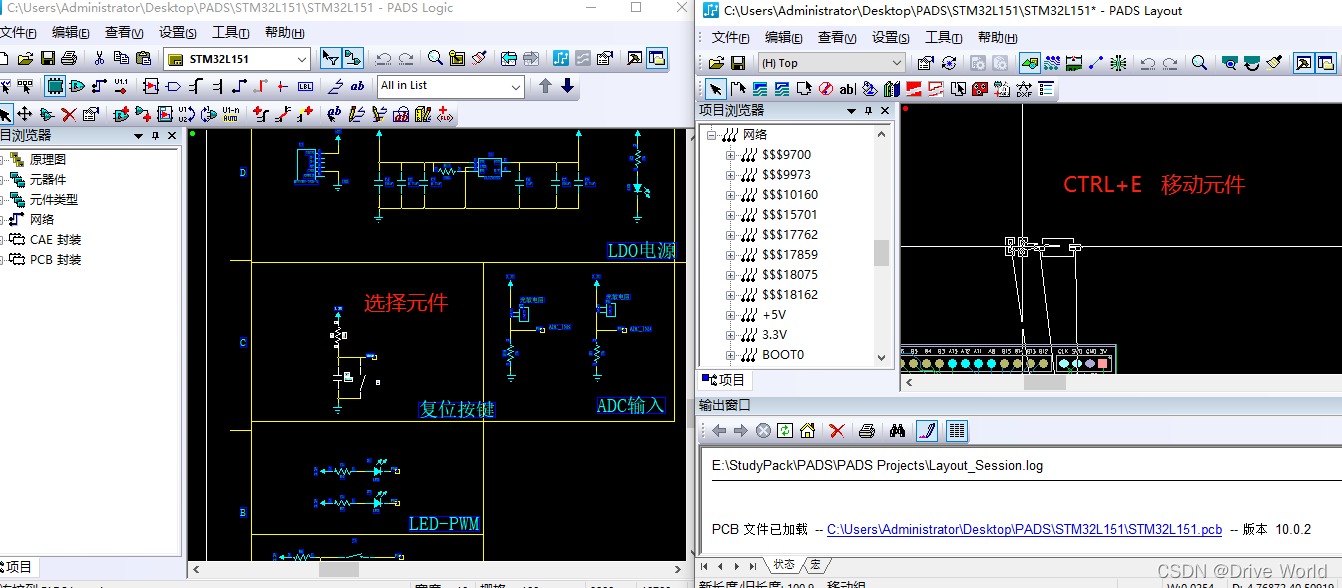

CTRL+E | 移动 | CTRL+L | 调用自动对齐工具 |
F2 | 走线 | TAB | 切换选择/旋转 |

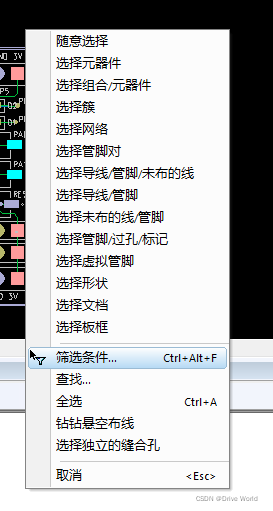

CTRL+ALT+F | 选择筛选条件 | CTRL+R | 旋转 |
SHIFT+S | 修线 | CTRL+H | 高亮 |
Z/ZZ | 显示层设置 | ZO | 显示设置 |
-

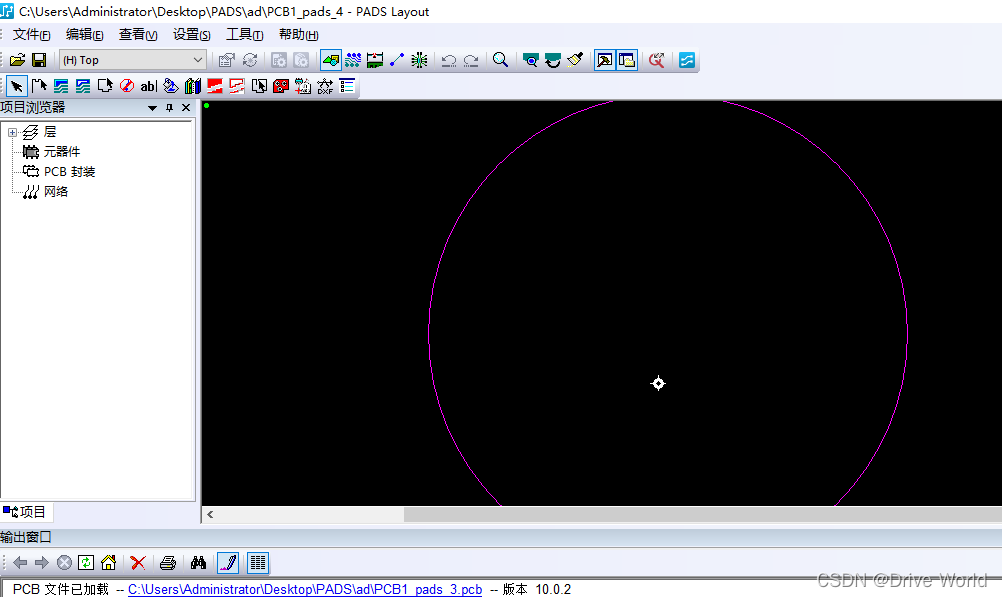

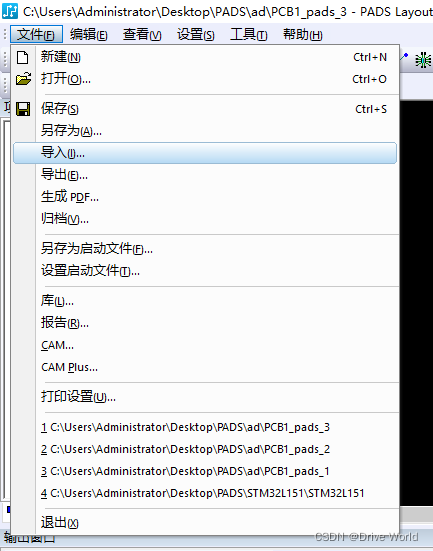

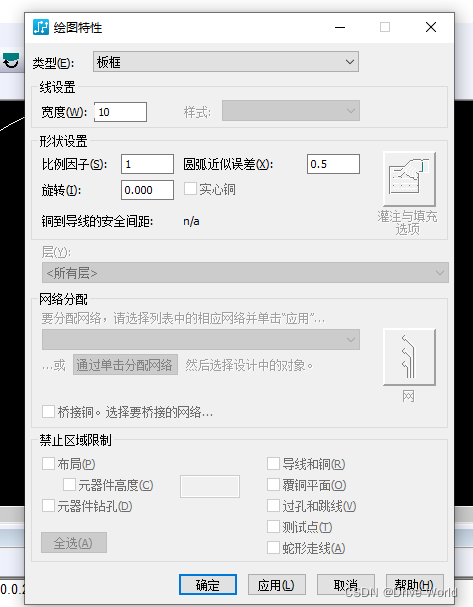

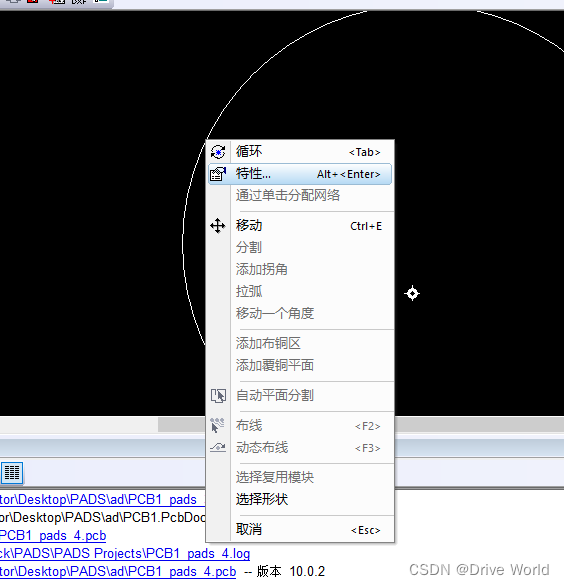

- PADS导入板框

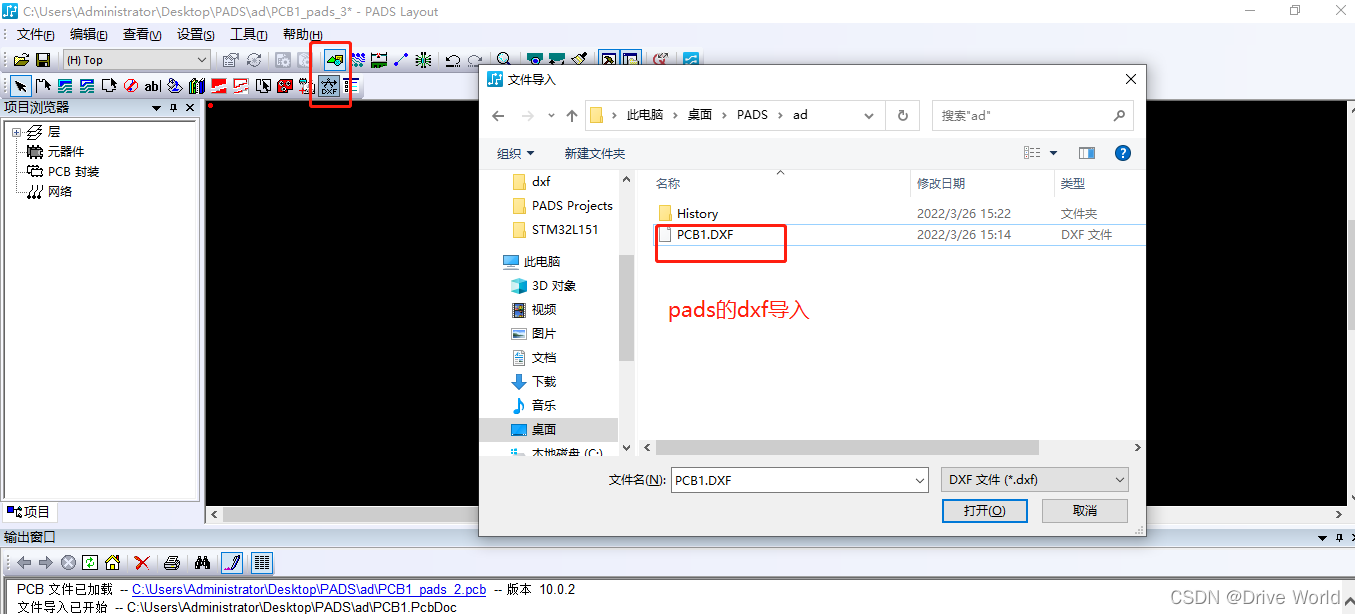

1、可以直接dxf导入,有时候因为pads兼容性很差,所以需要ad导入然后在导入到pads;

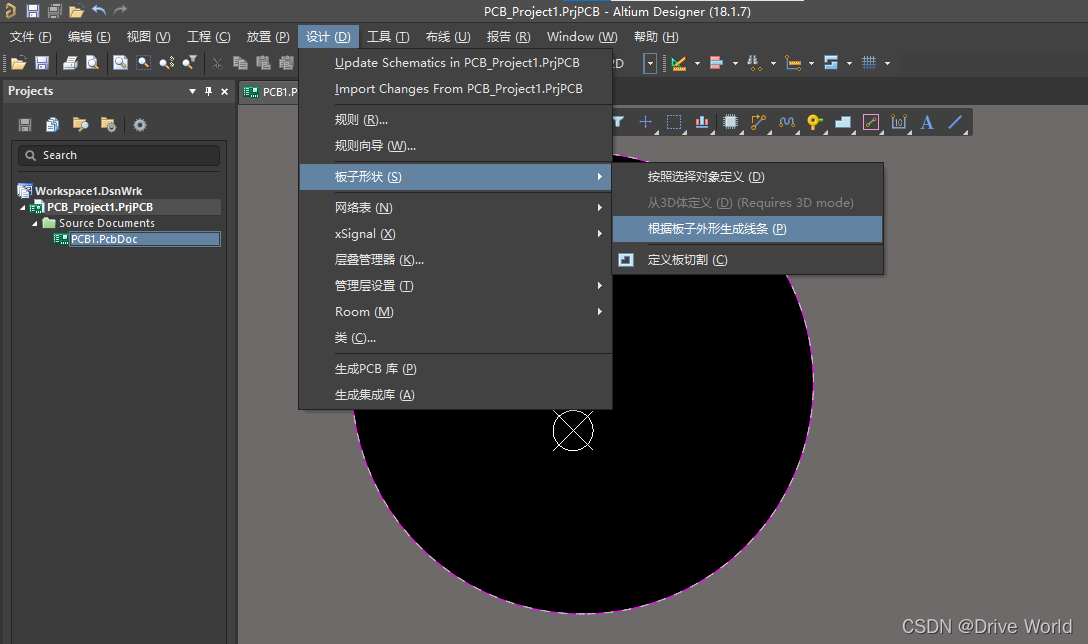

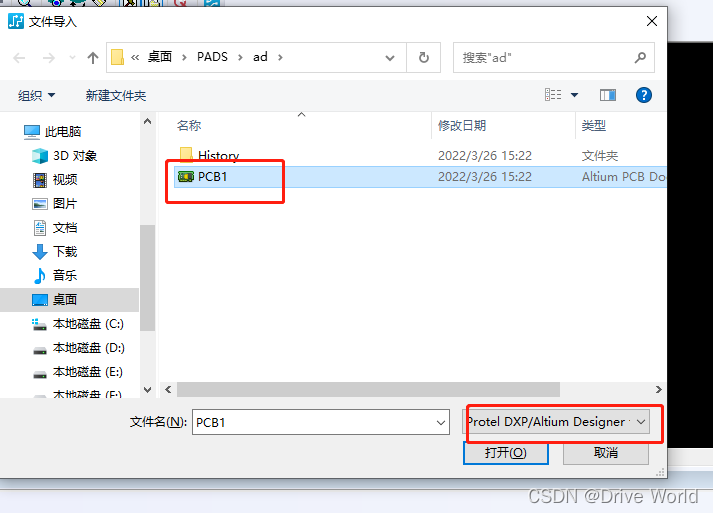

AD导入
-

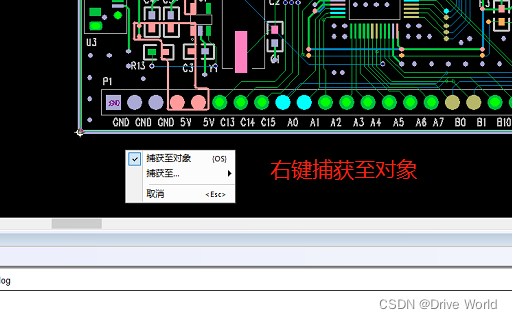

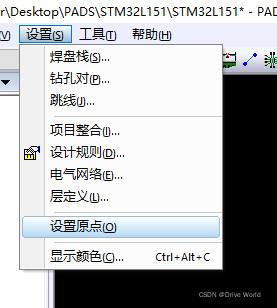

- PCB 原点设置
-

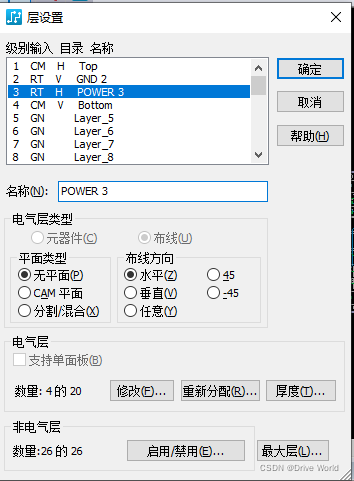

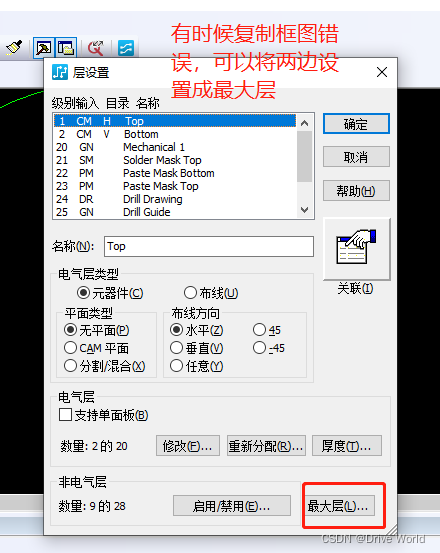

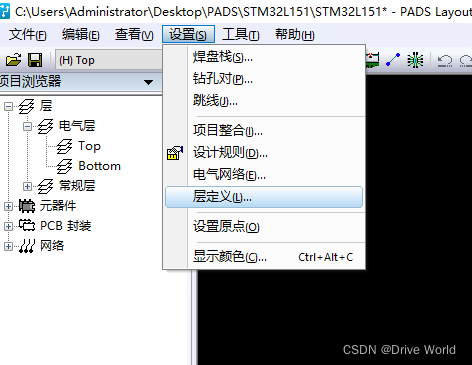

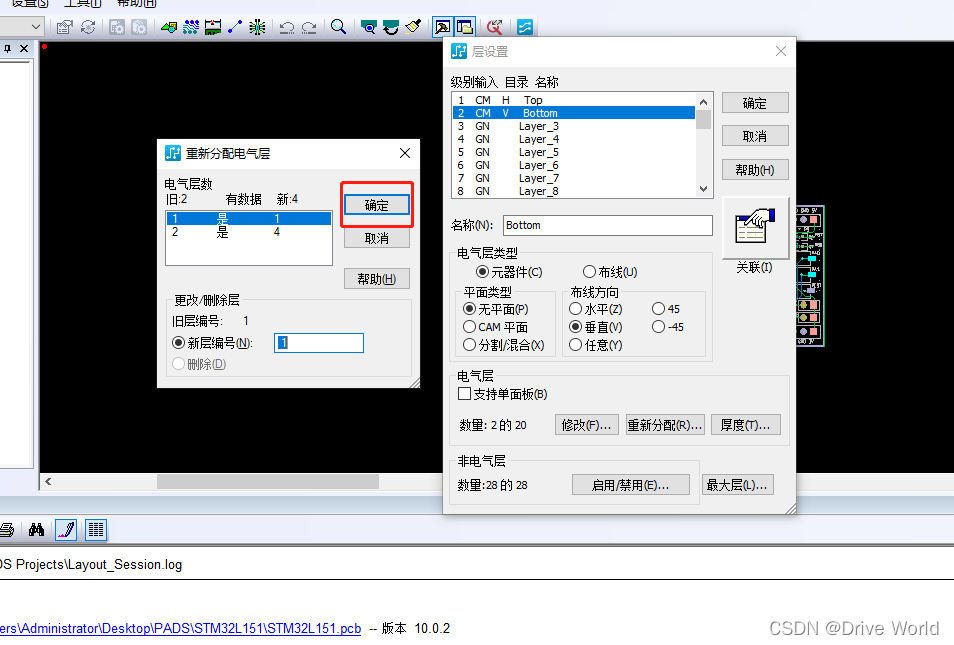

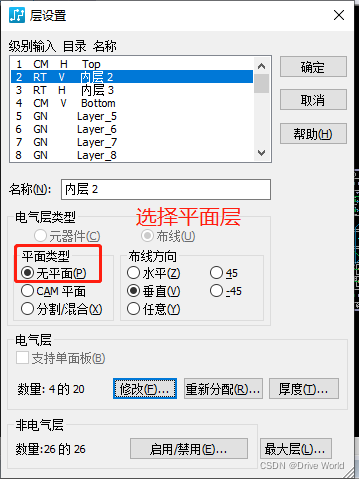

- 添加层
-

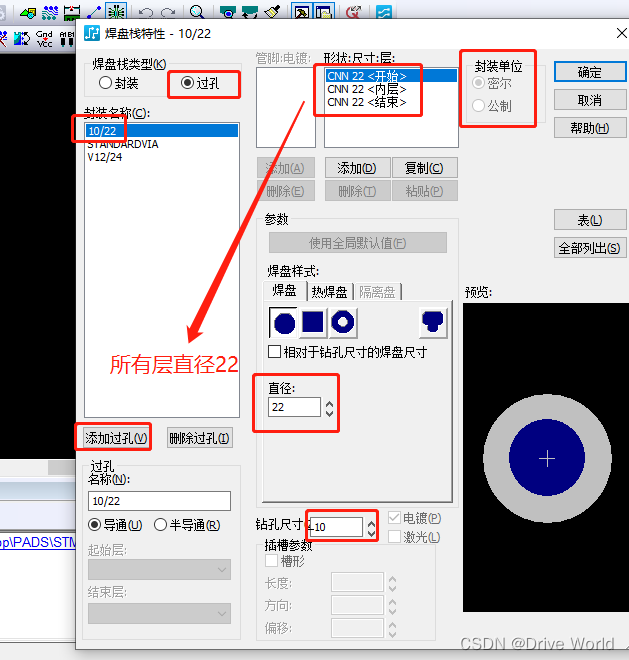

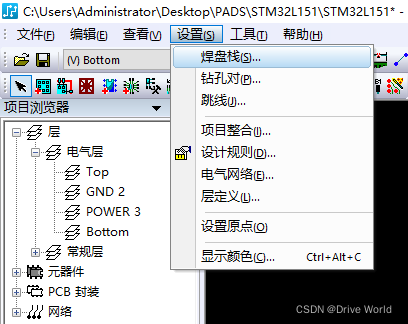

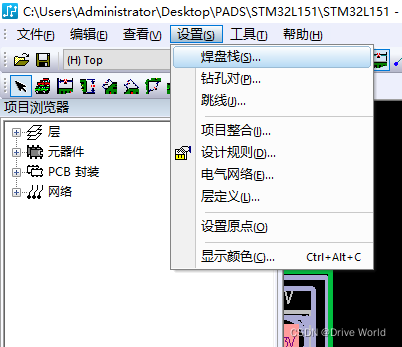

- 设置过孔

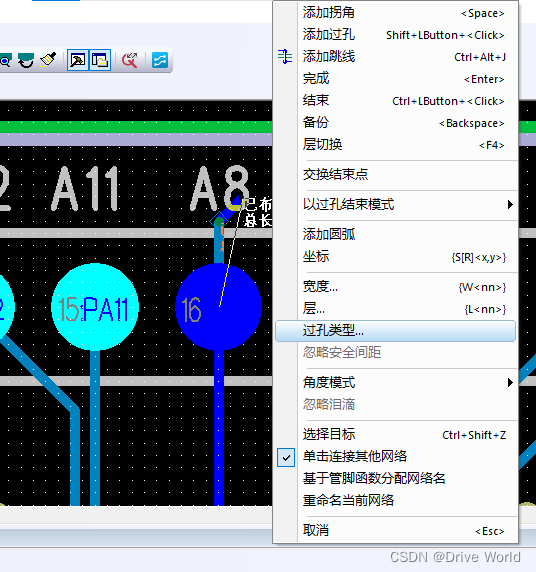

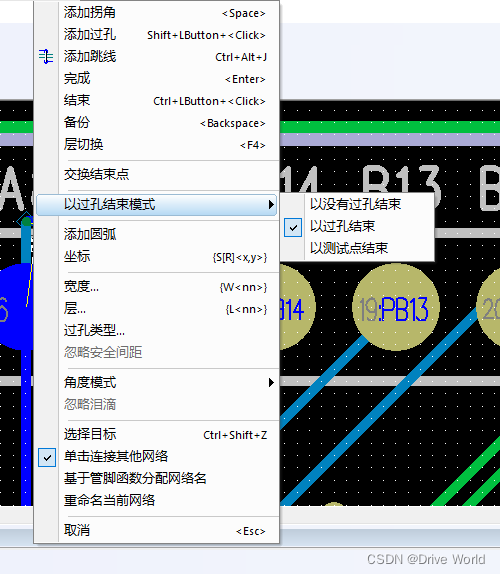

拉线后设置以过孔结束

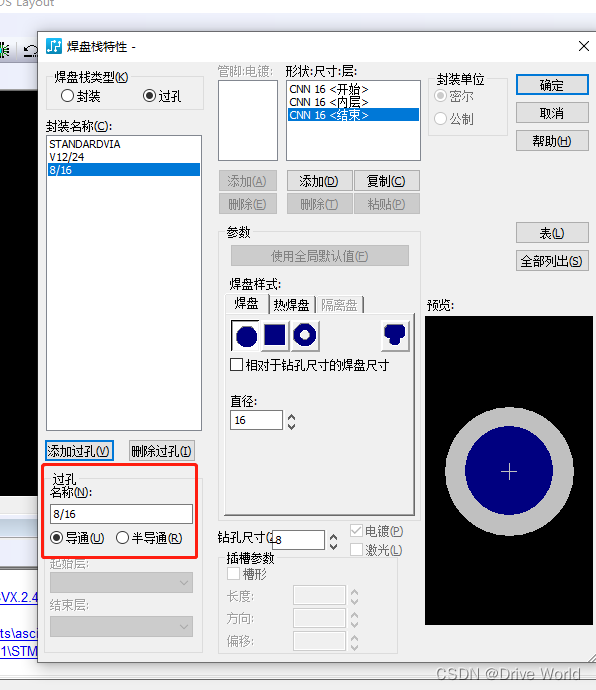

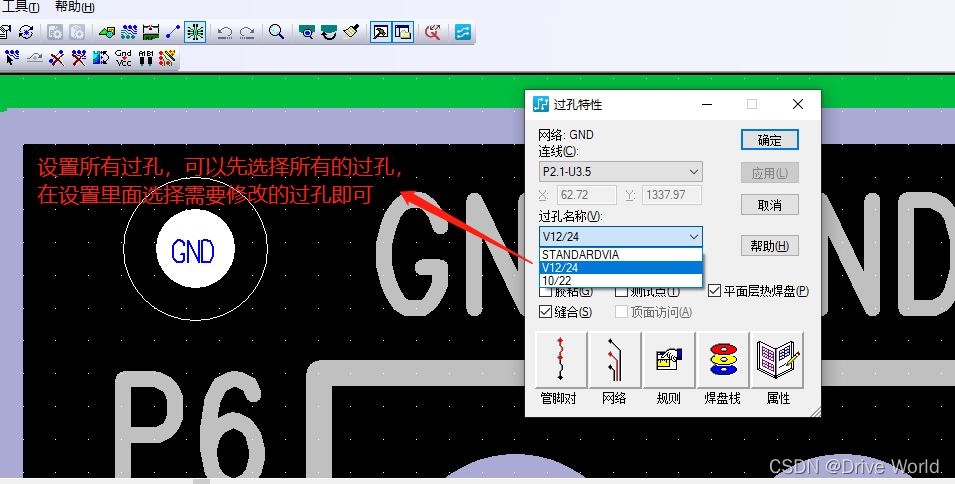

设置过孔类型

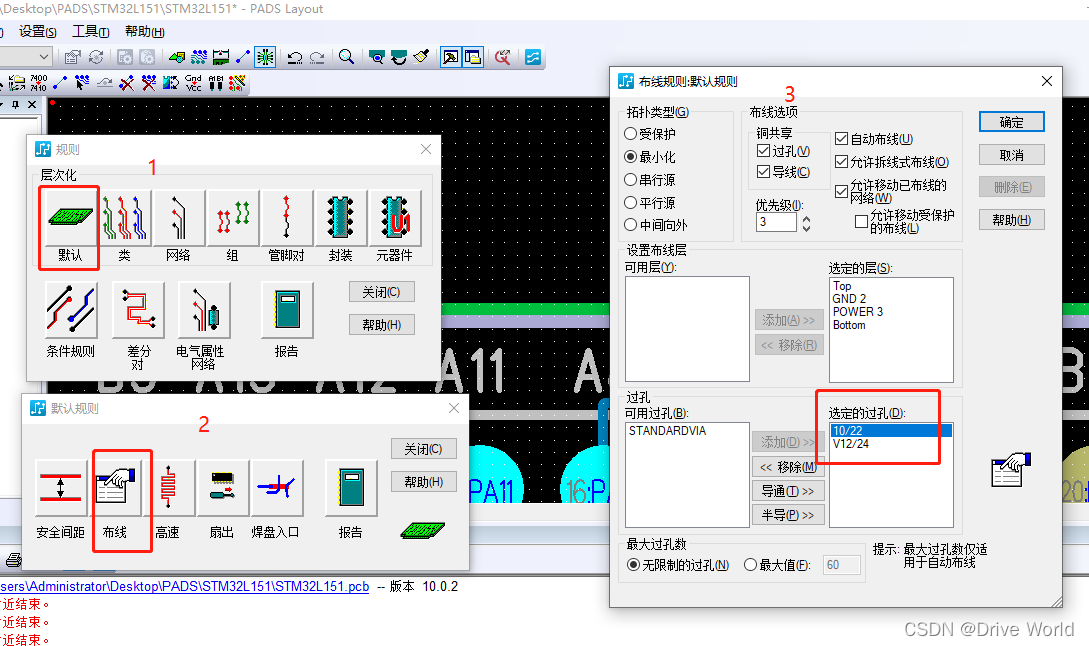

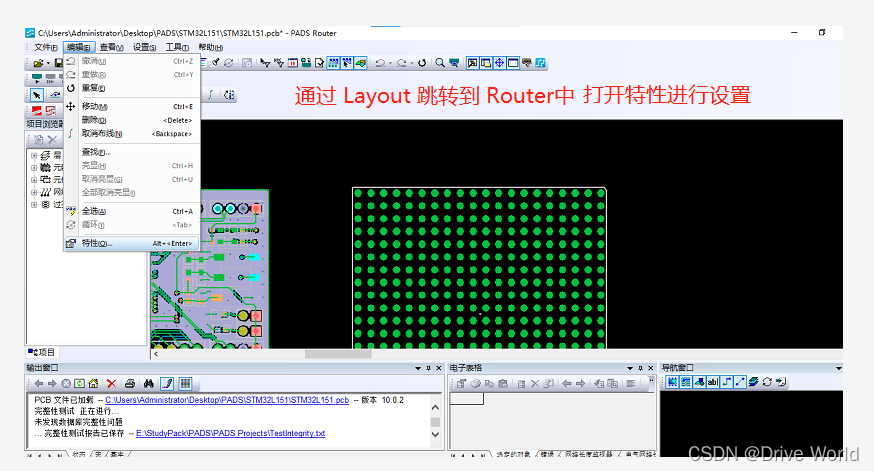

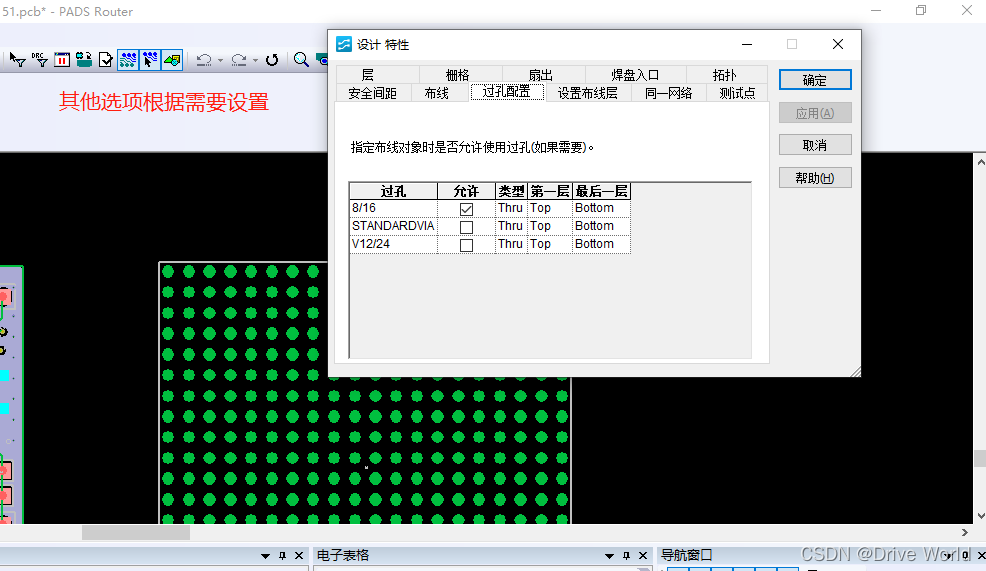

有时候需要选择使用哪些过孔设置
-

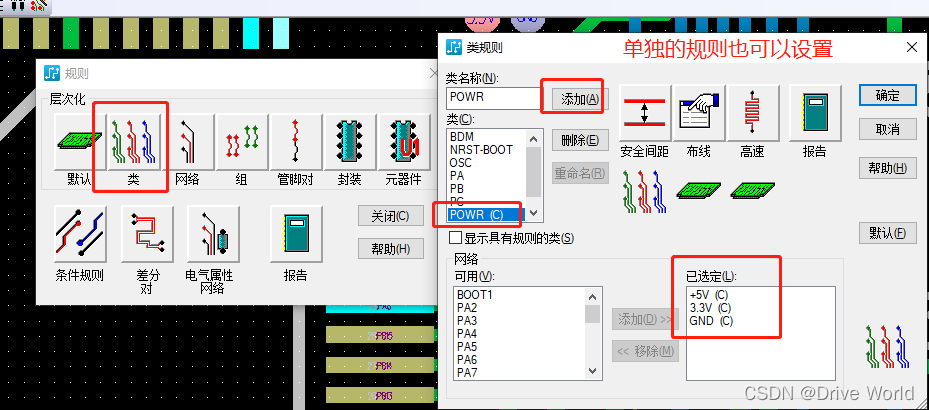

- 新建类
-

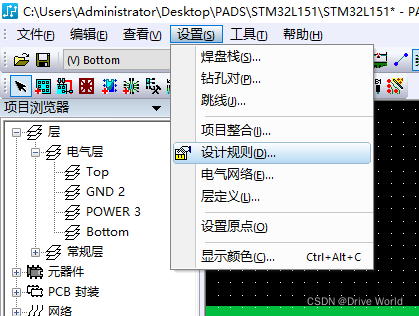

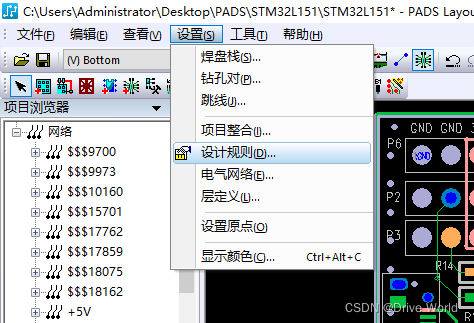

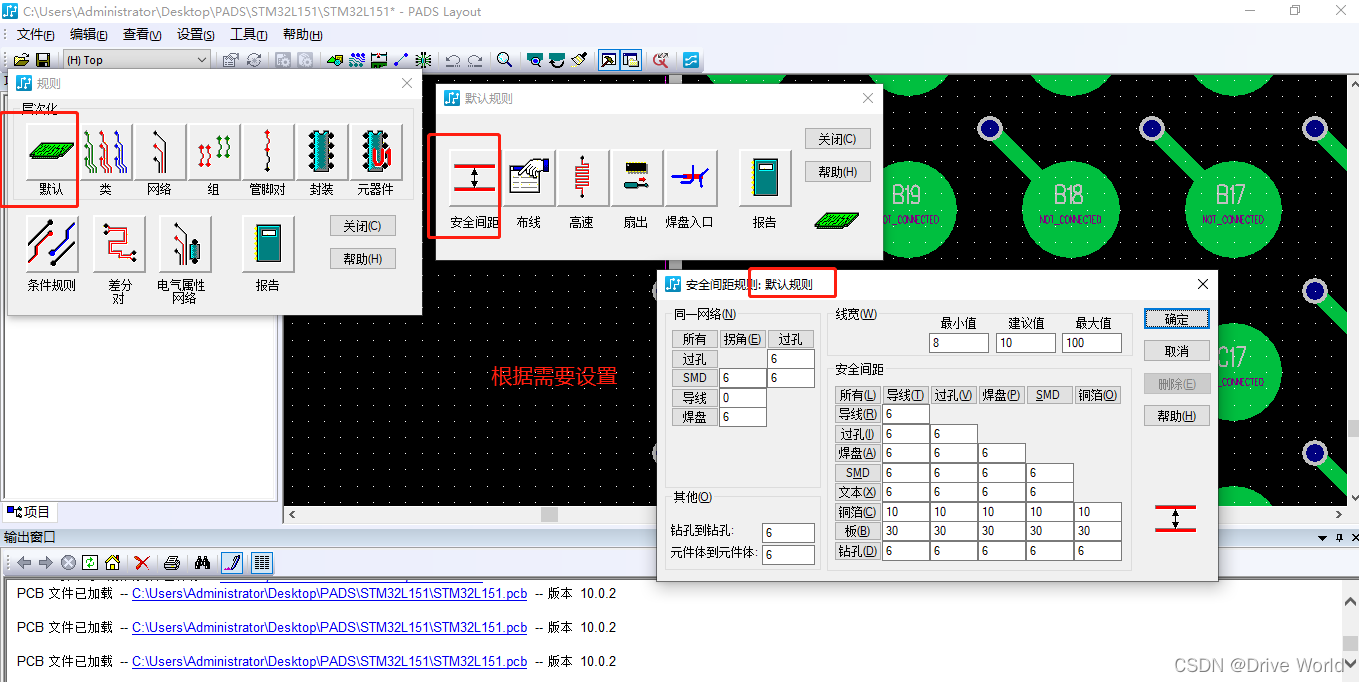

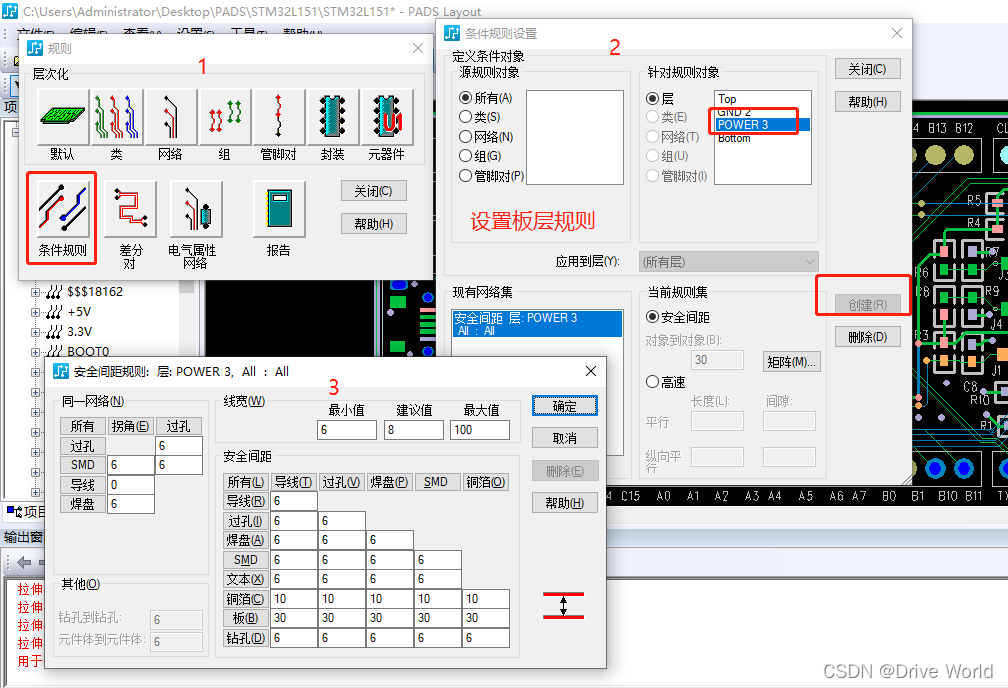

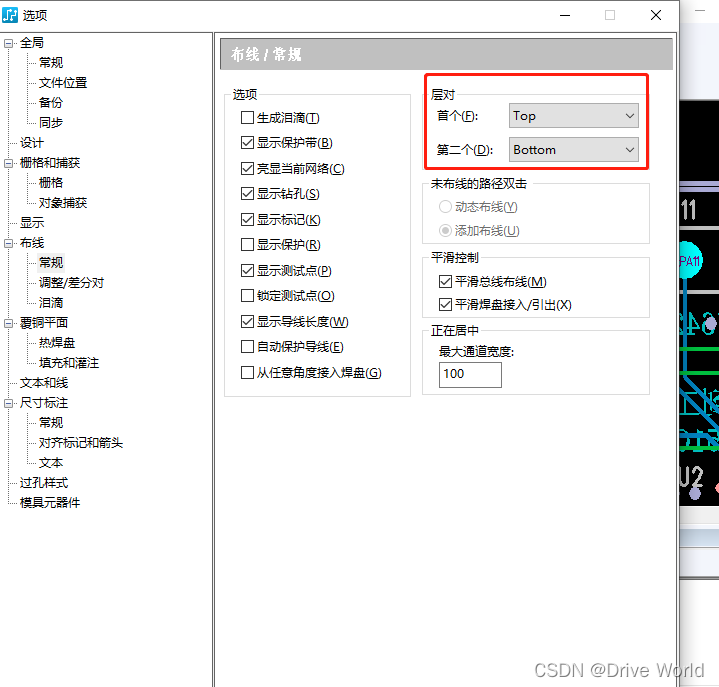

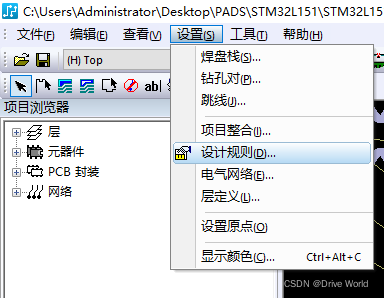

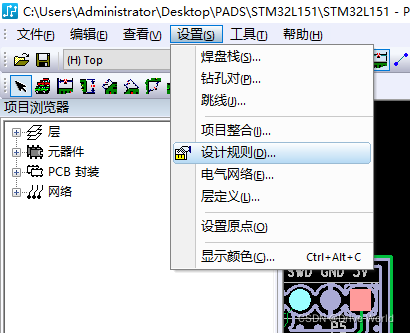

- 设置层规则
-

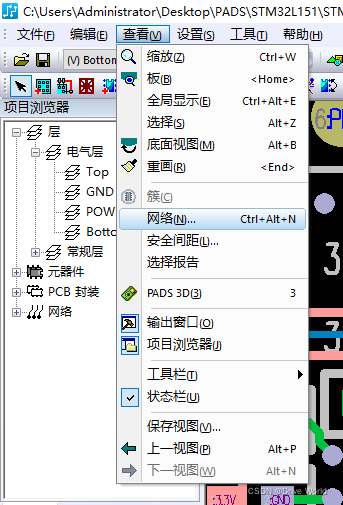

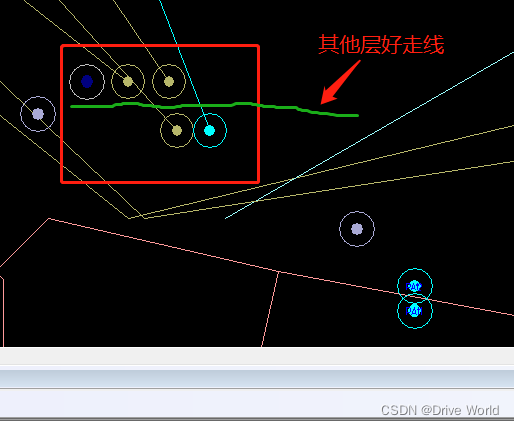

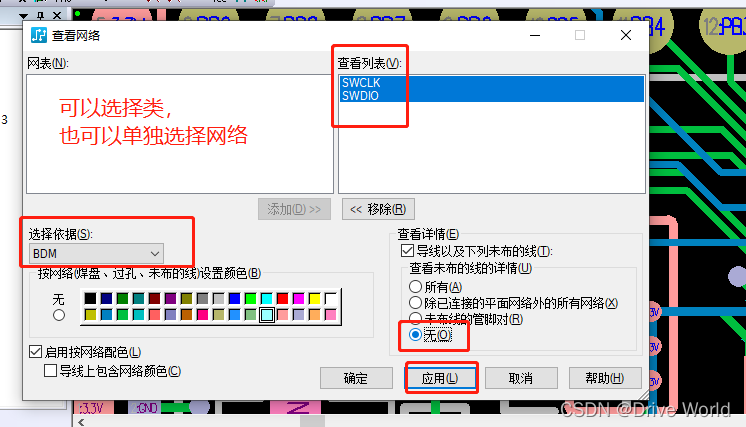

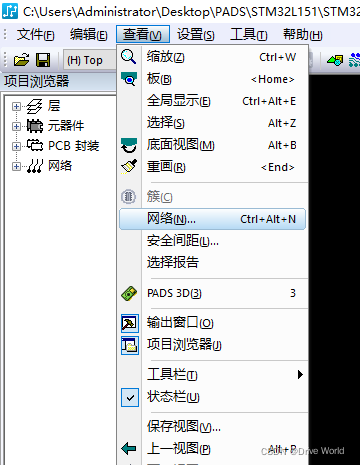

- 隐藏飞线方便模块化布线走线
-

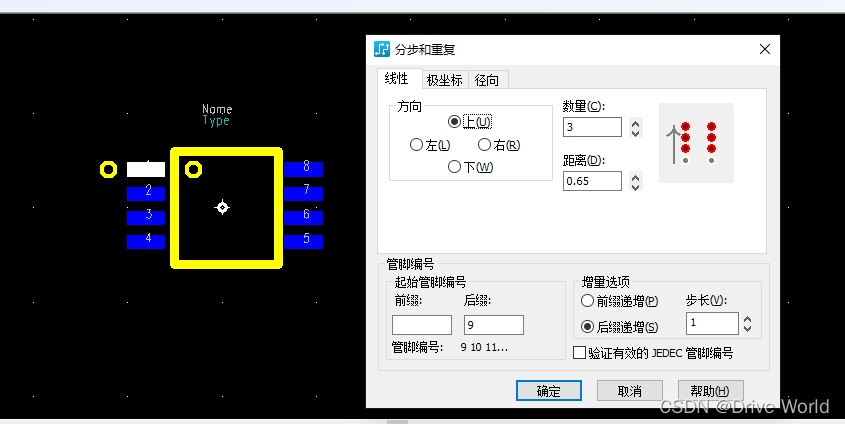

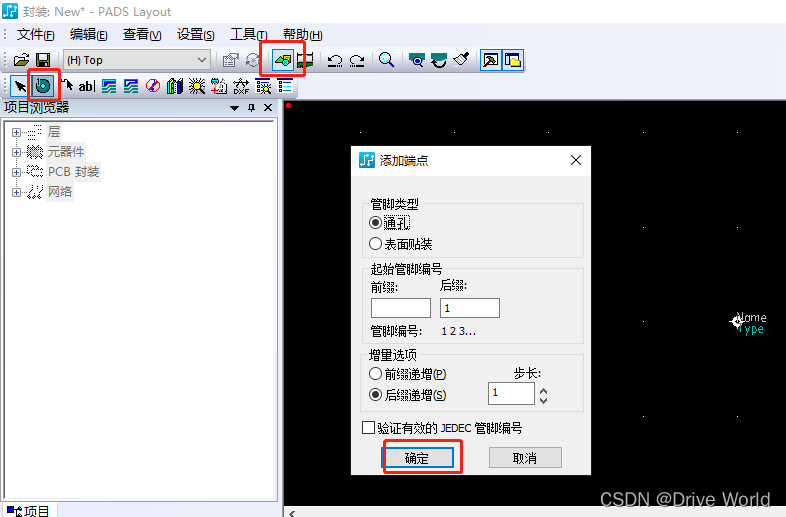

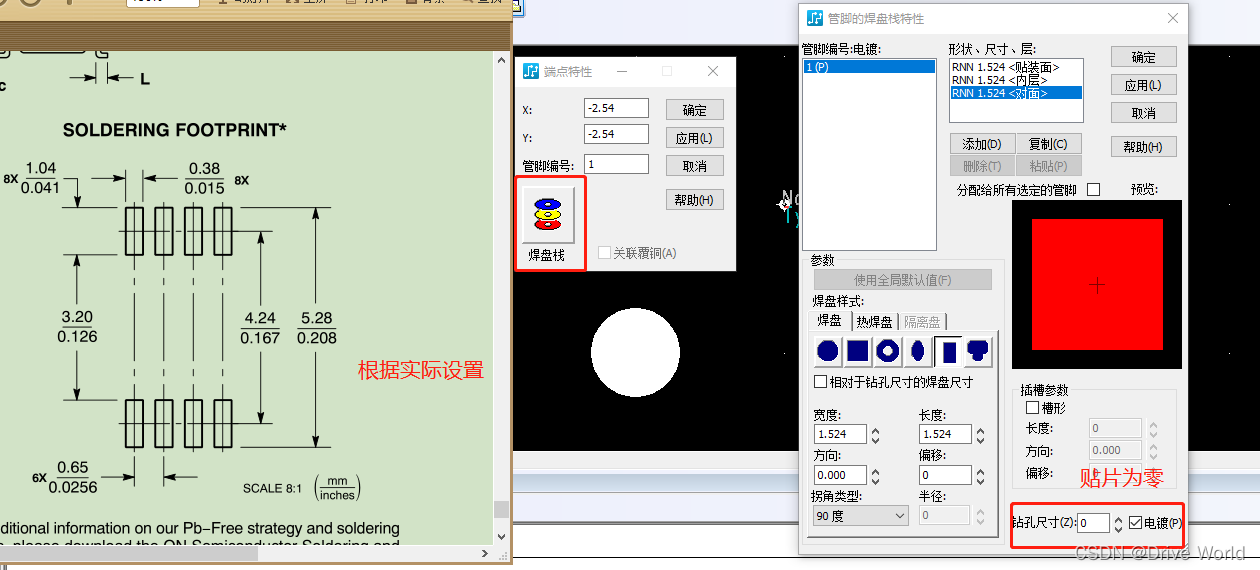

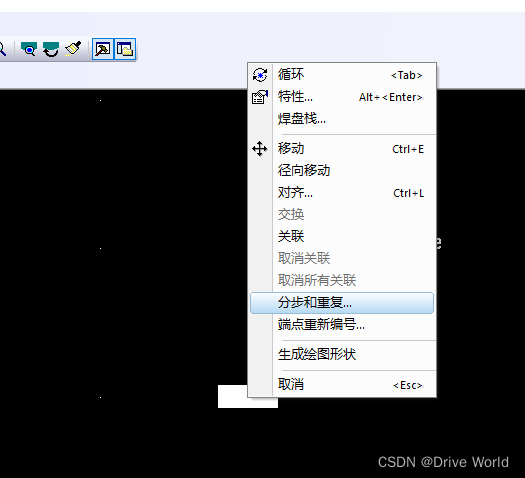

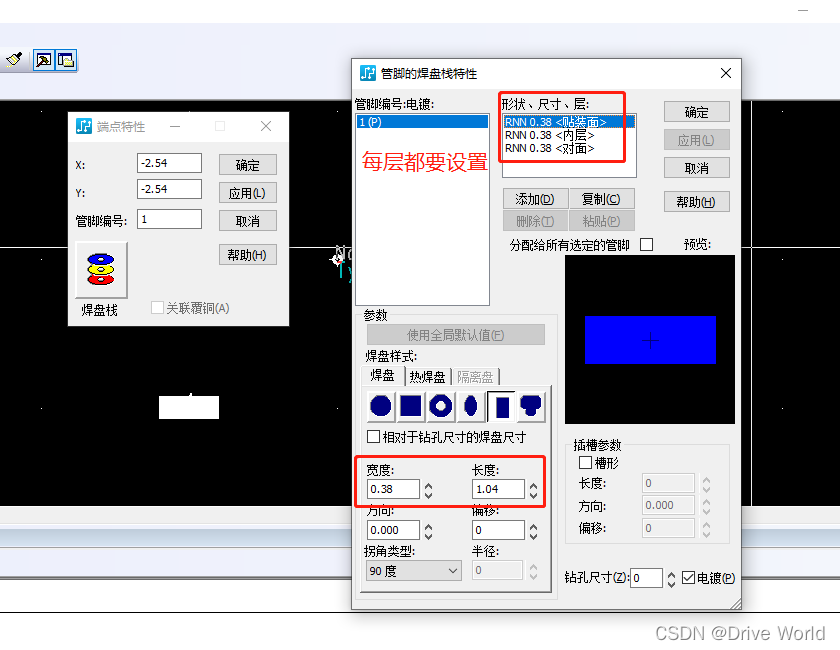

- 画封装
-

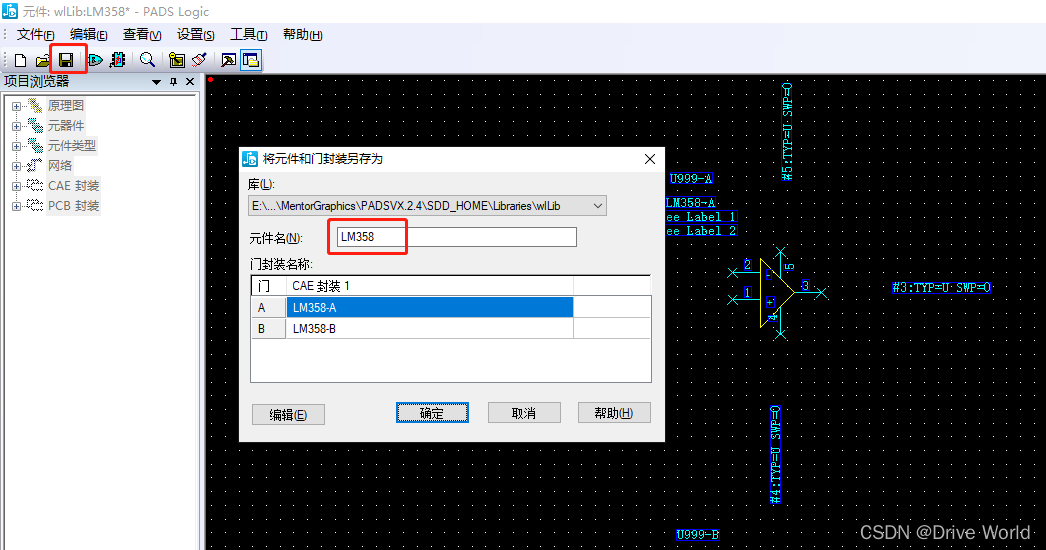

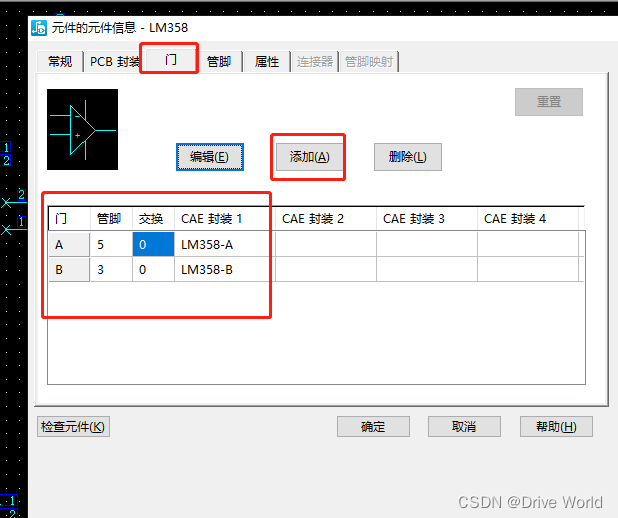

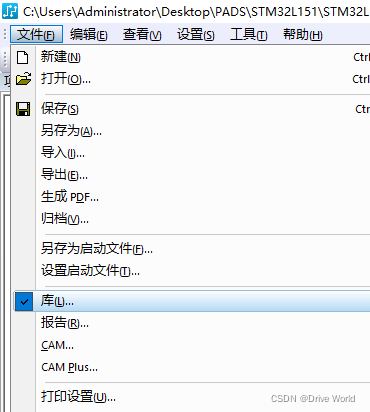

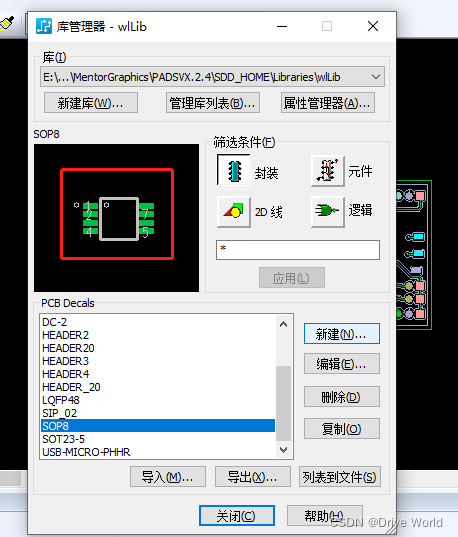

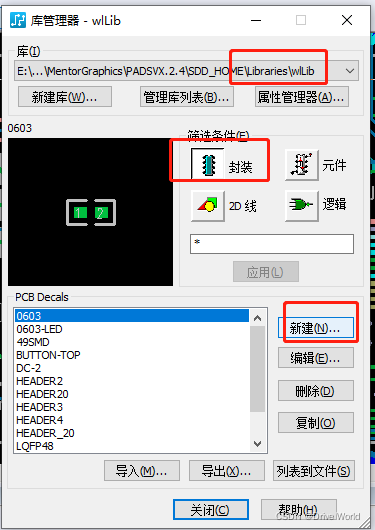

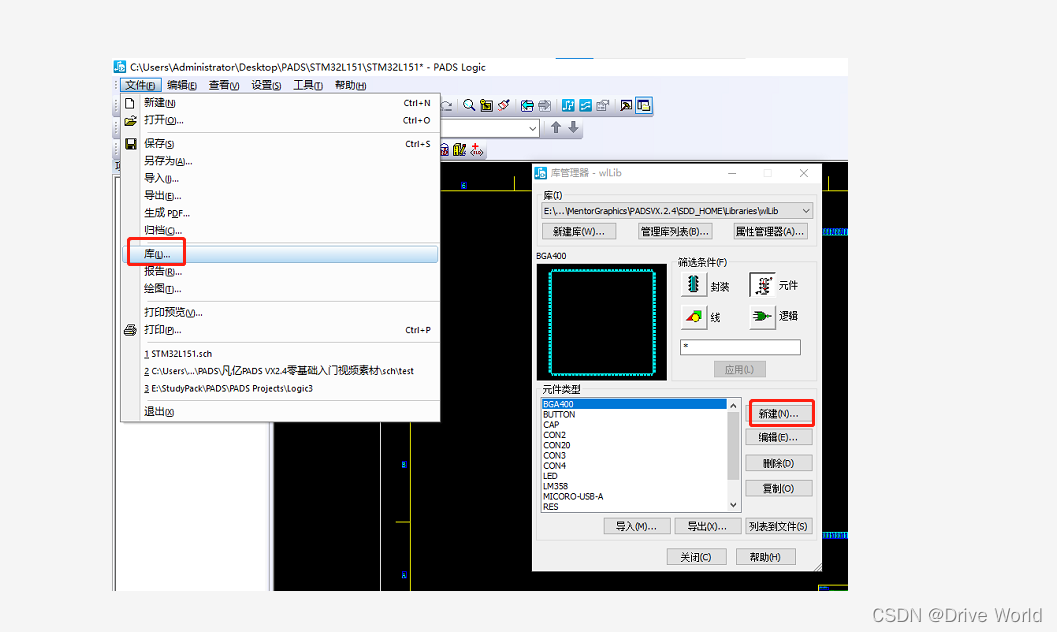

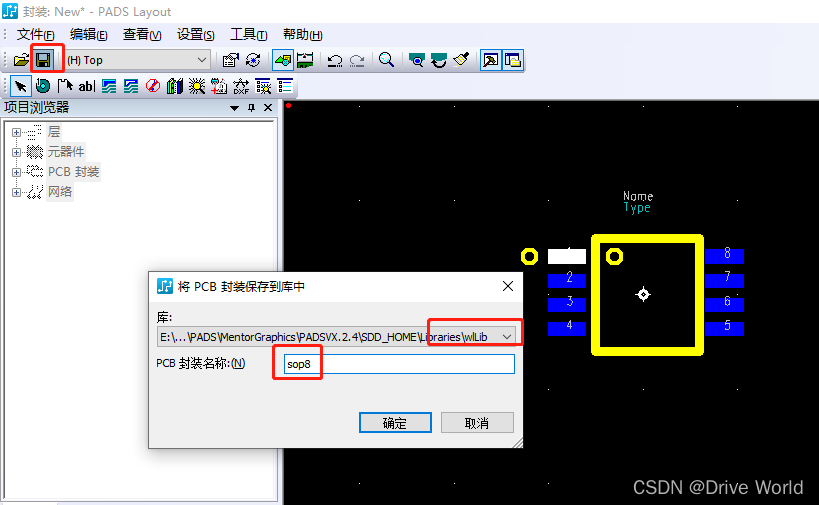

- 添加封装到元件库中
-

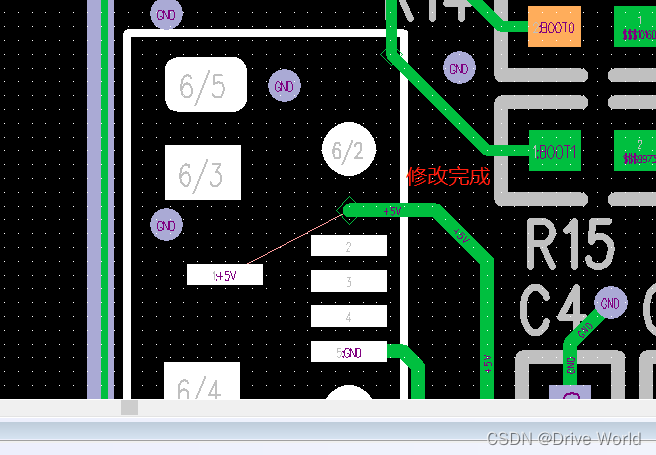

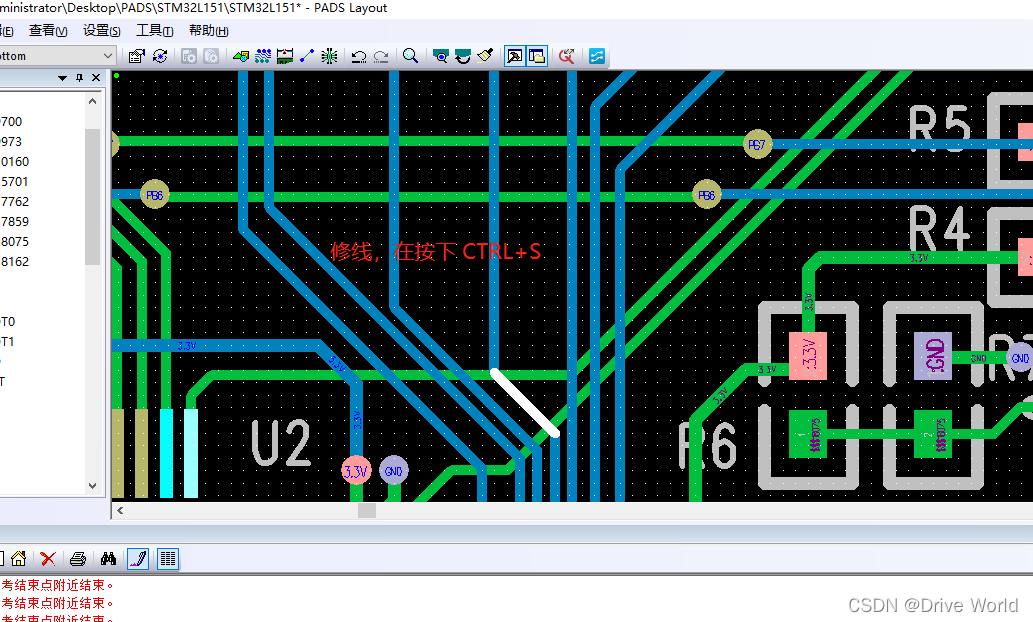

- 修线
-

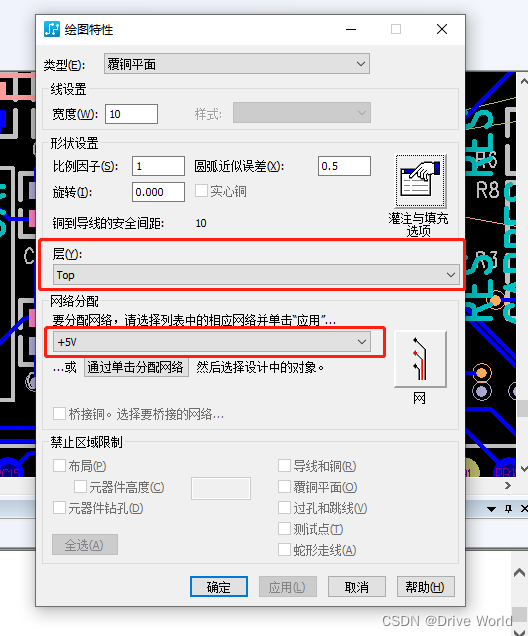

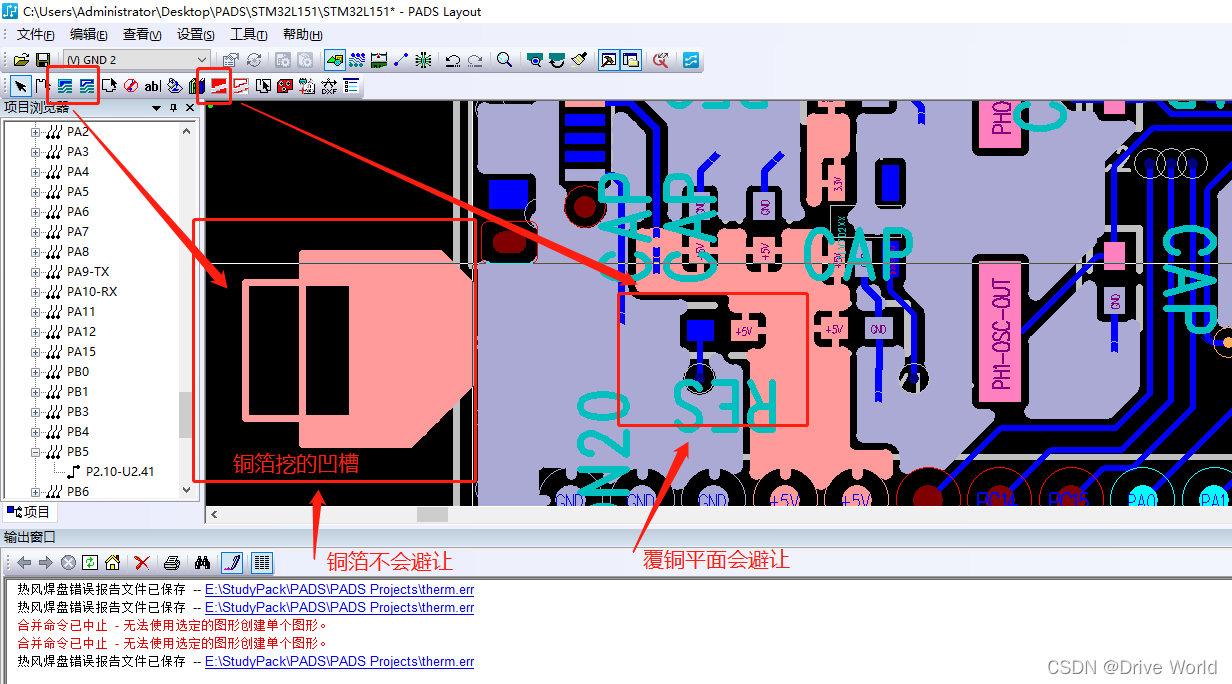

- 覆铜操作
-

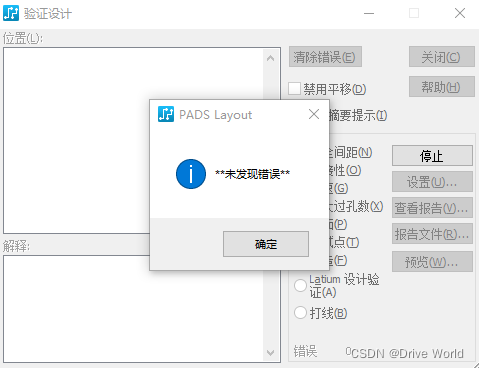

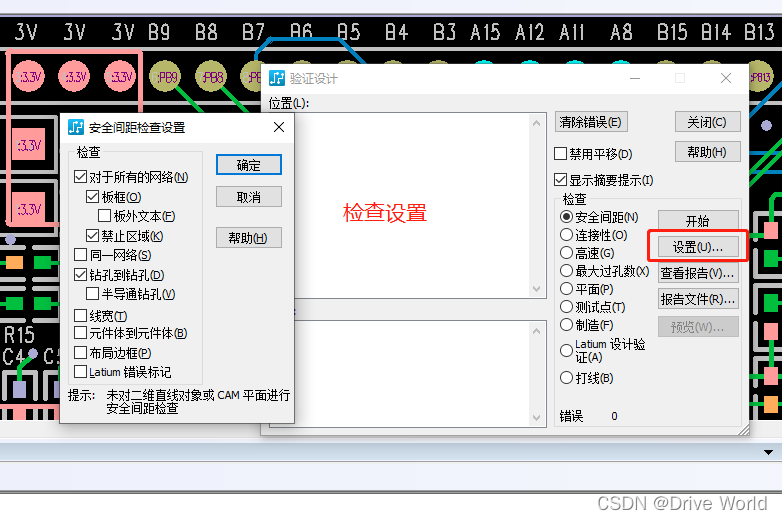

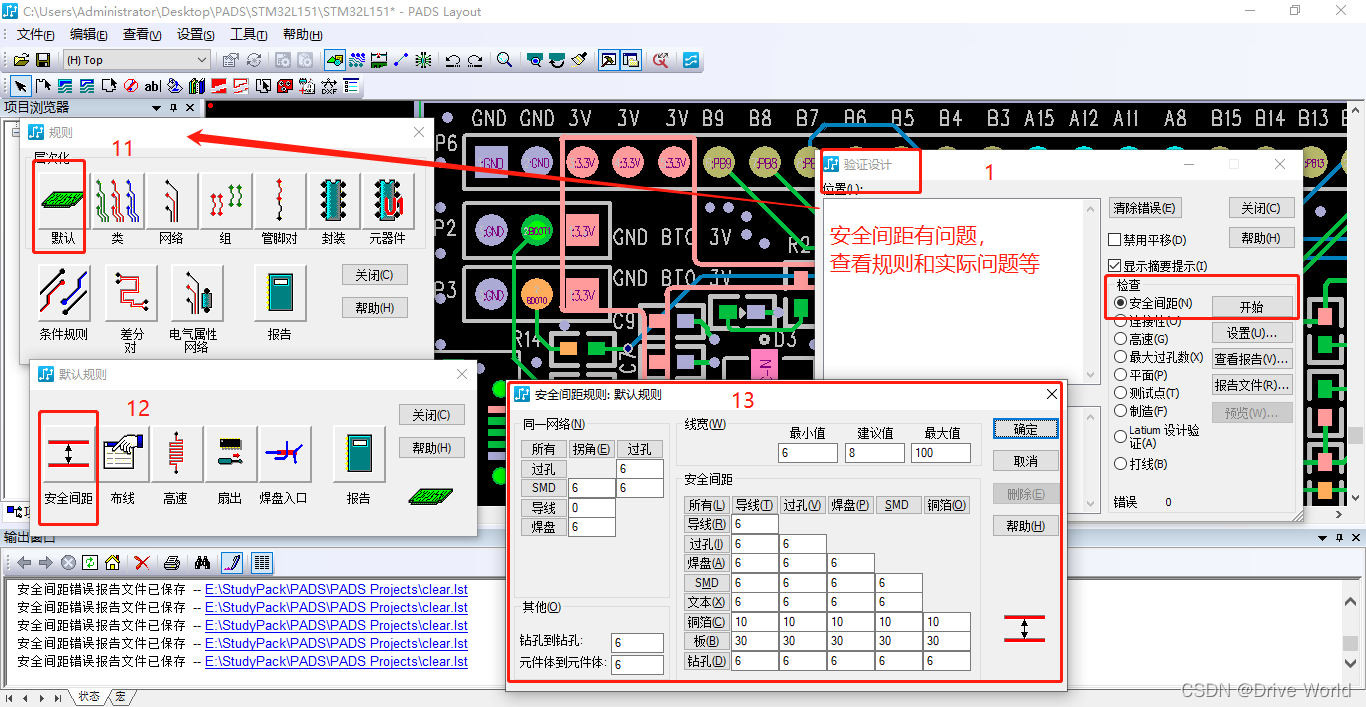

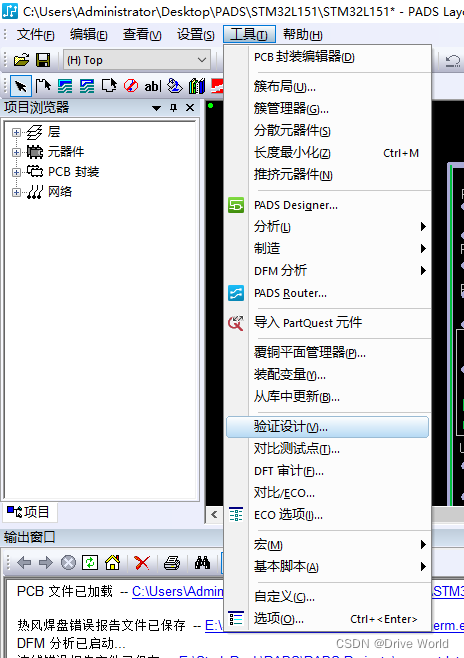

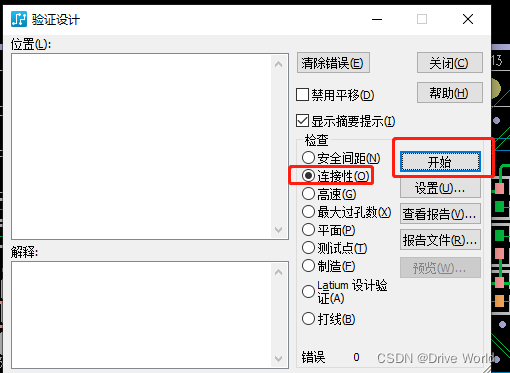

- DRC连接检查
-

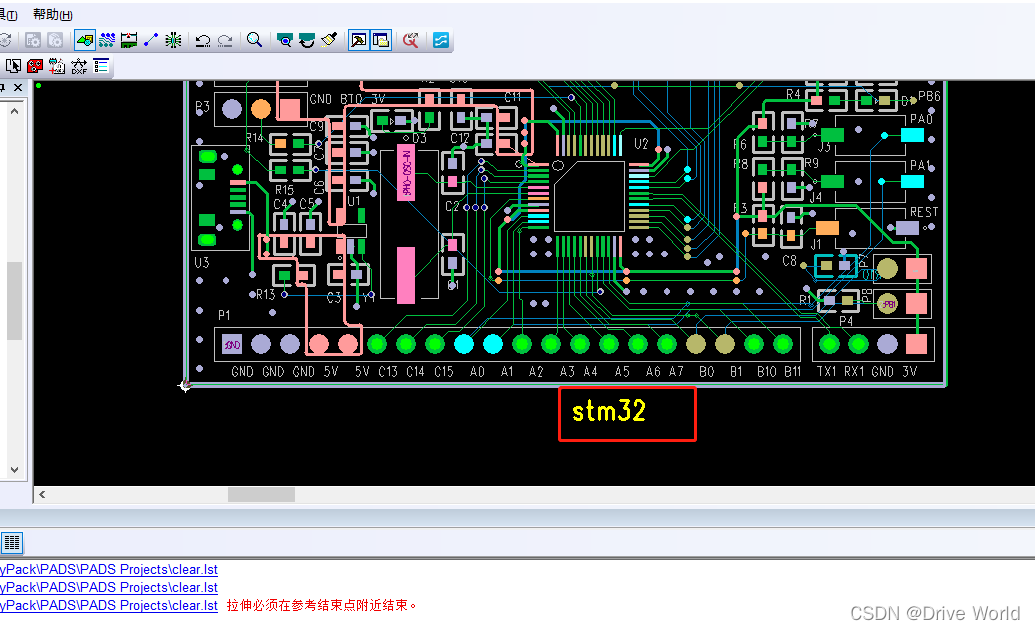

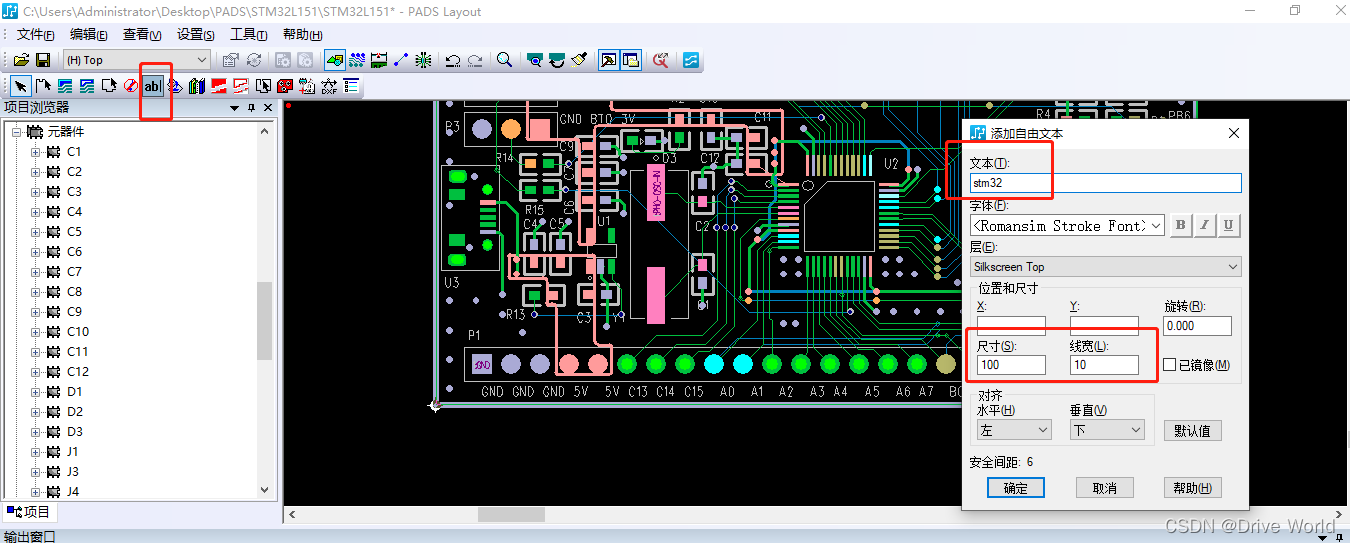

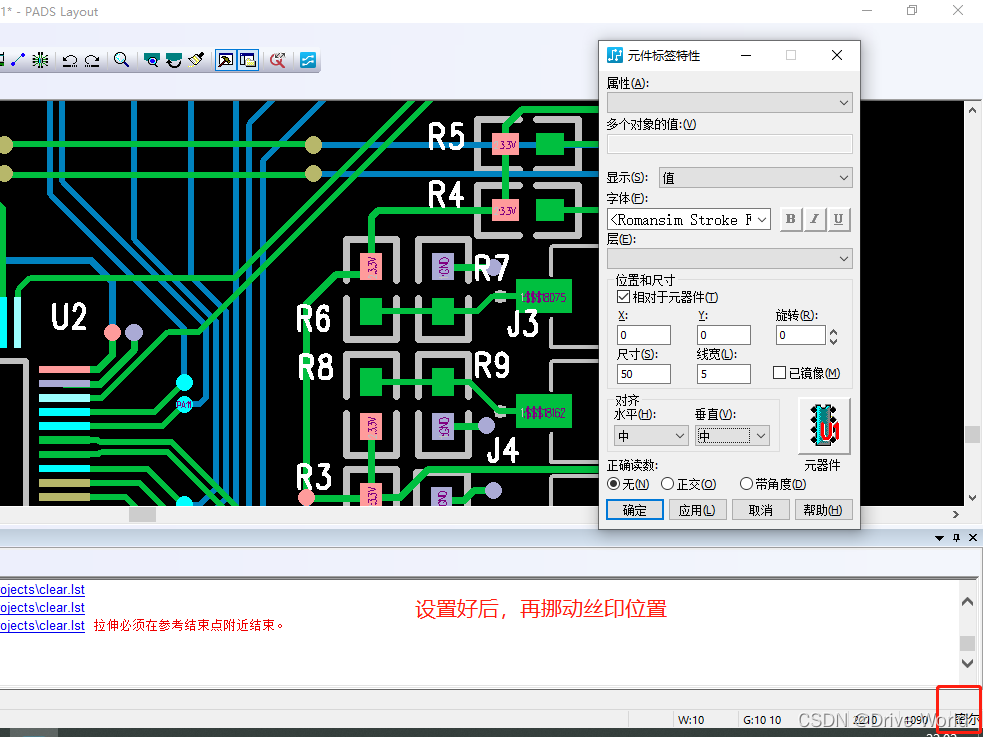

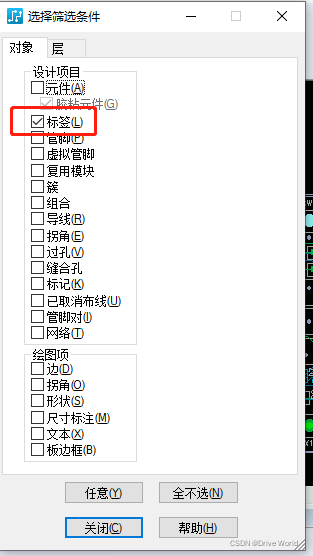

- 设置标签
LOGO 添加是通过添加元器件的方式添加
-

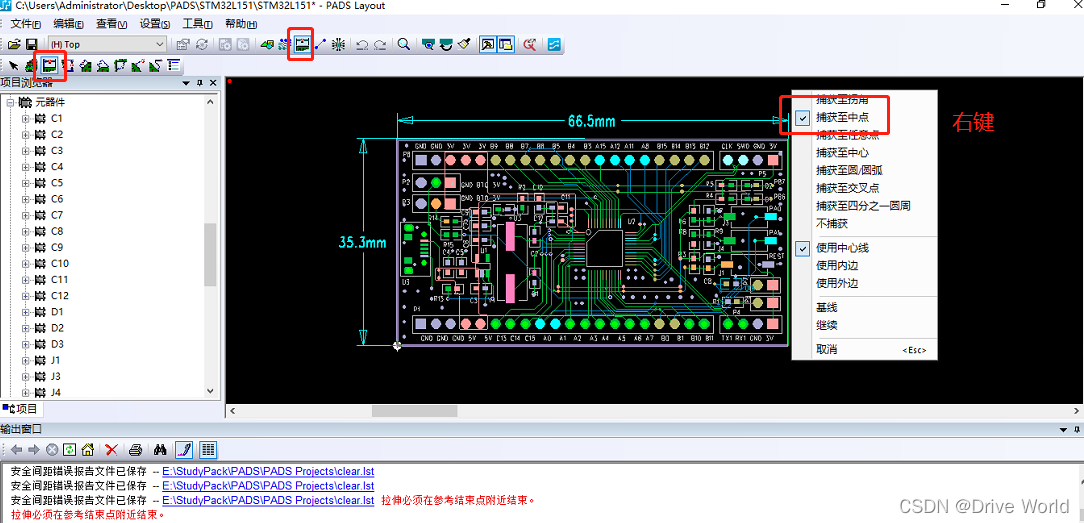

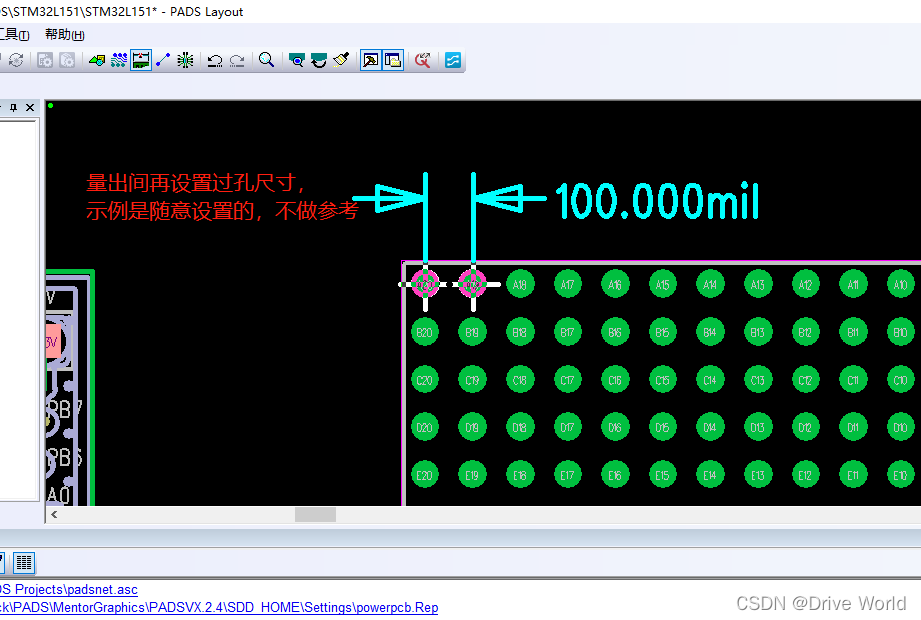

- 测量尺寸
-

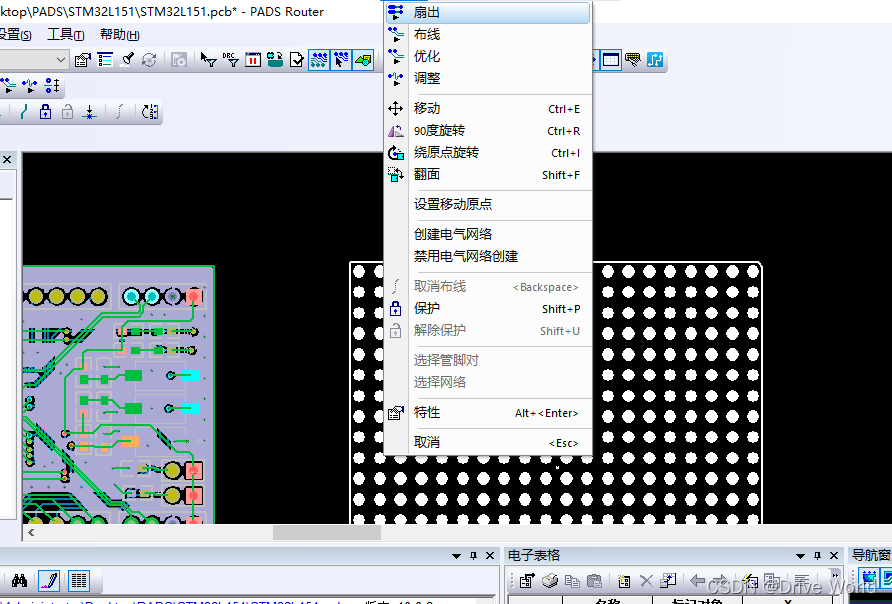

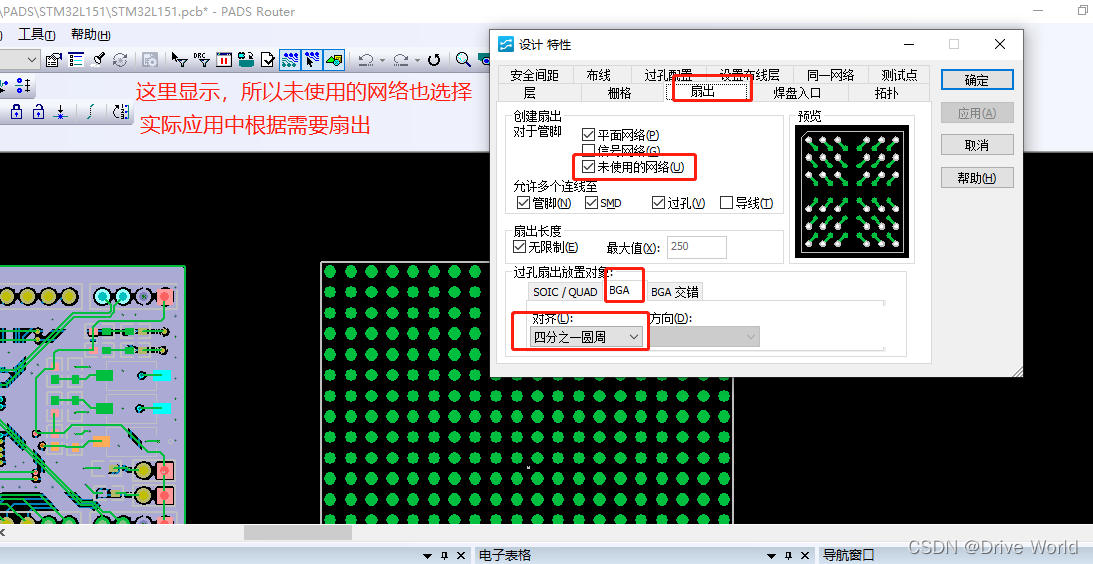

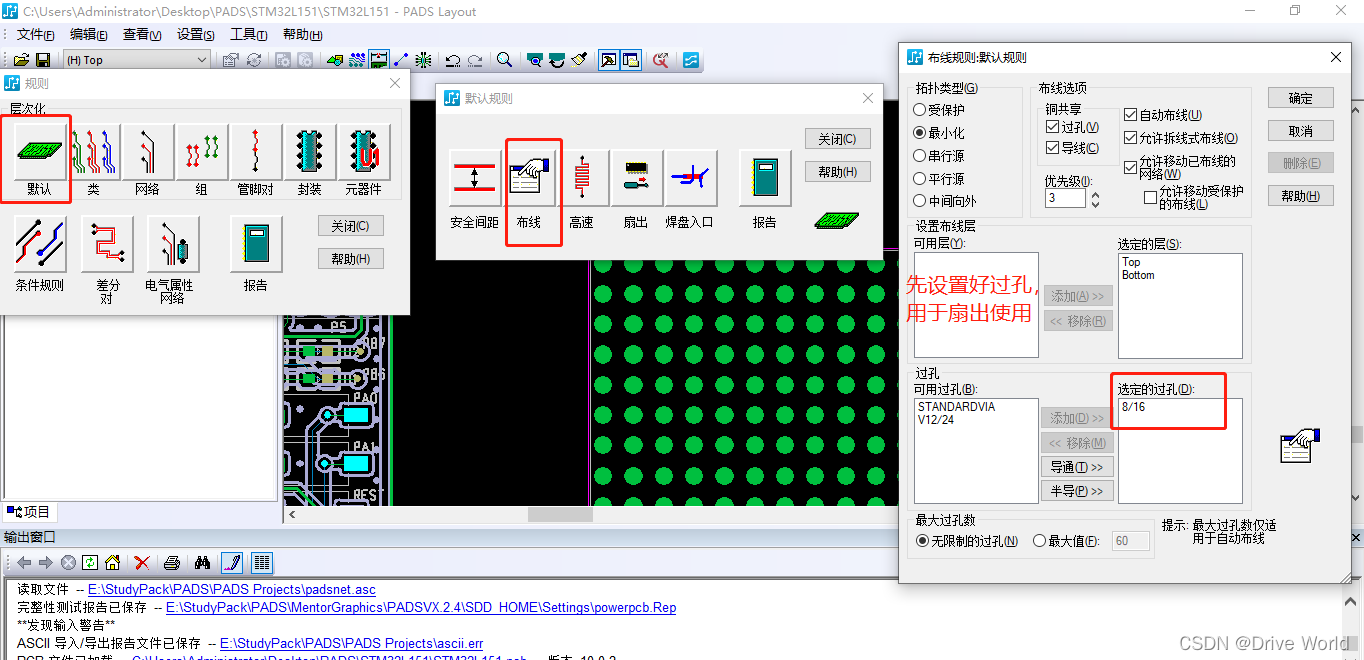

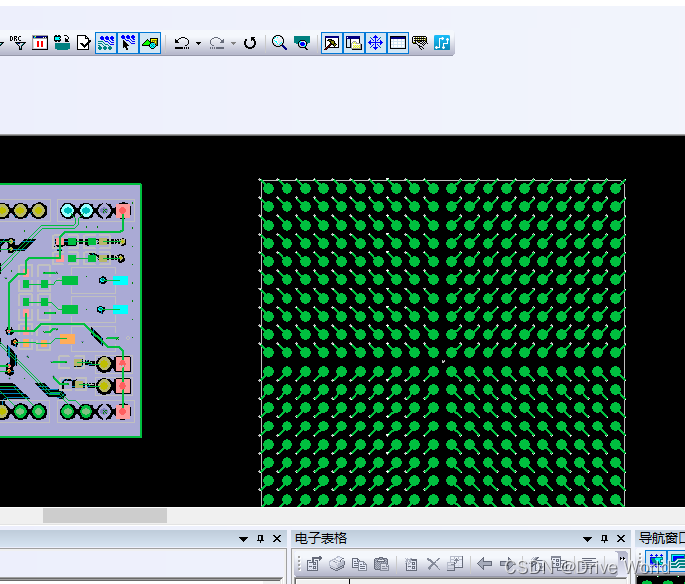

- BGA扇出
-

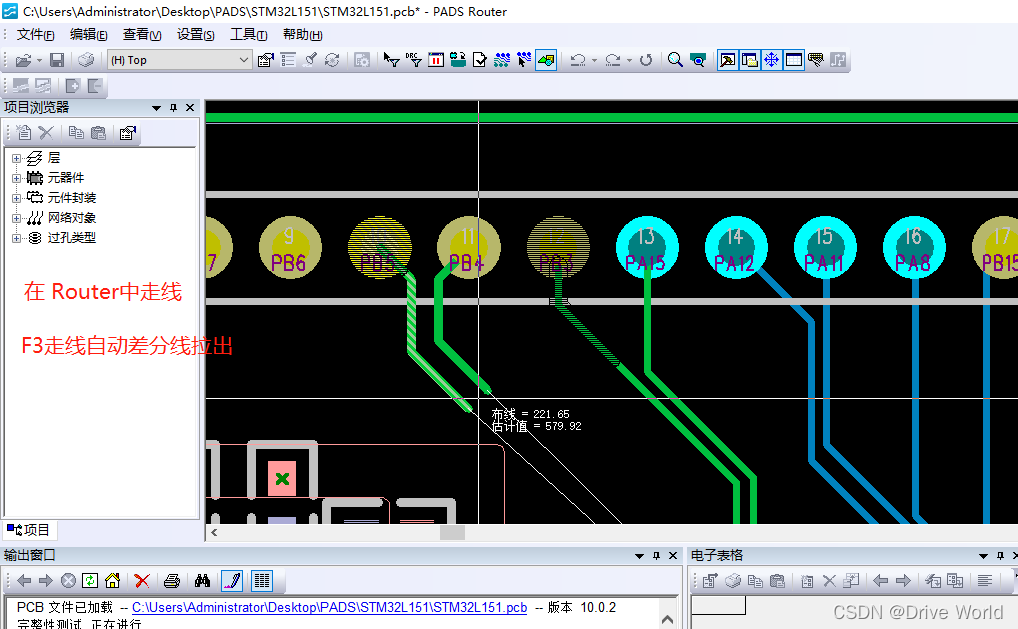

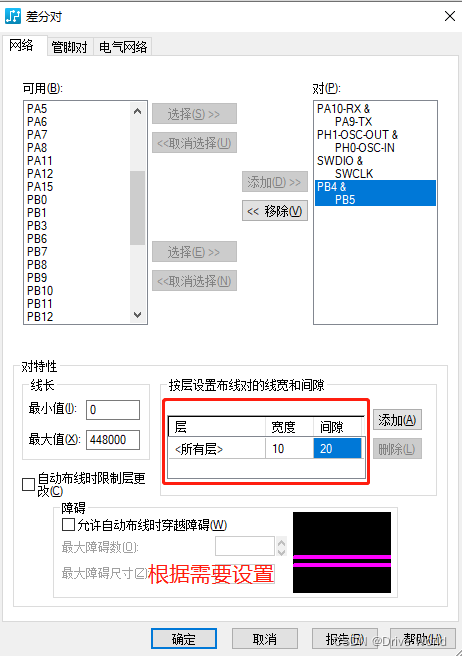

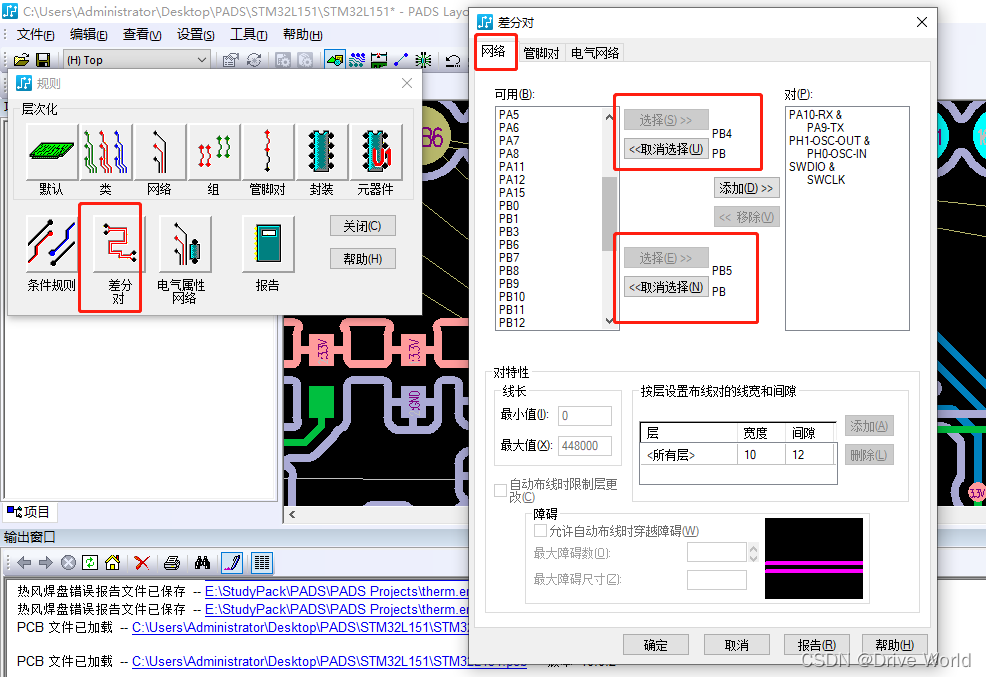

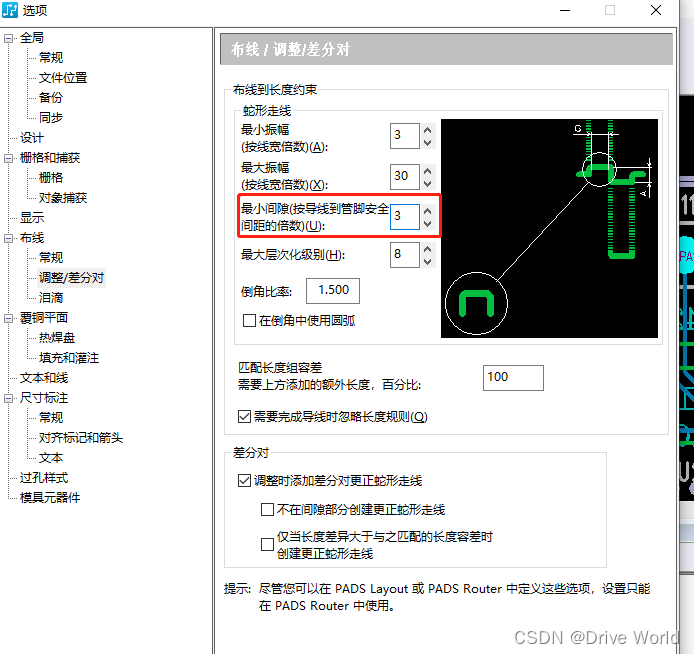

- 在Layout中添加差分对,在Router中走差分对线
-

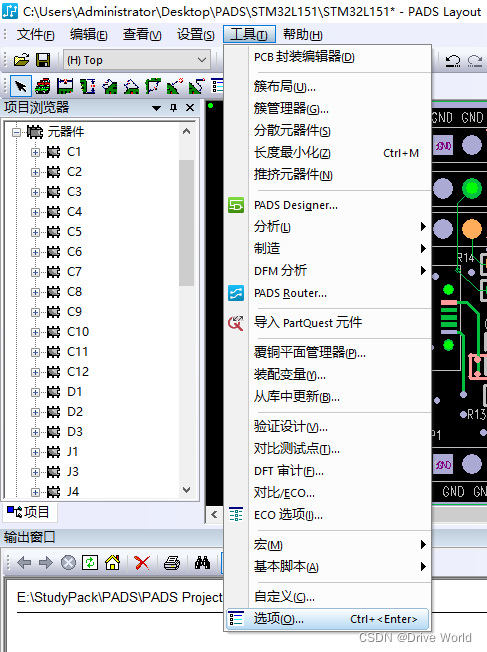

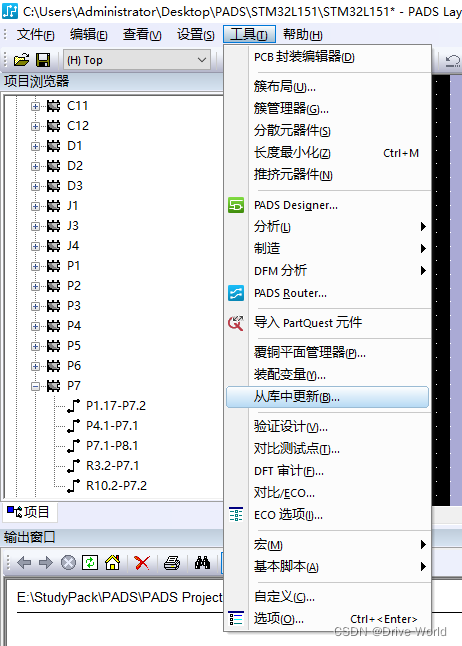

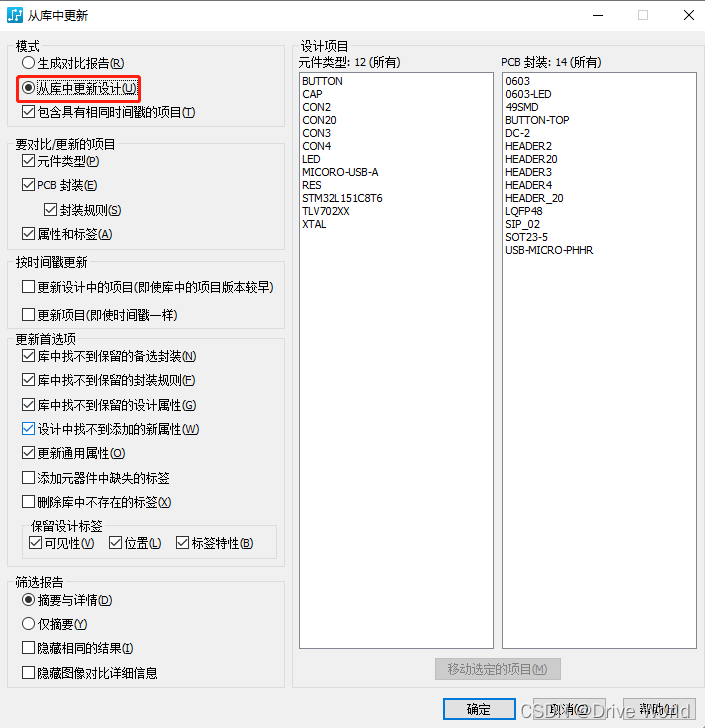

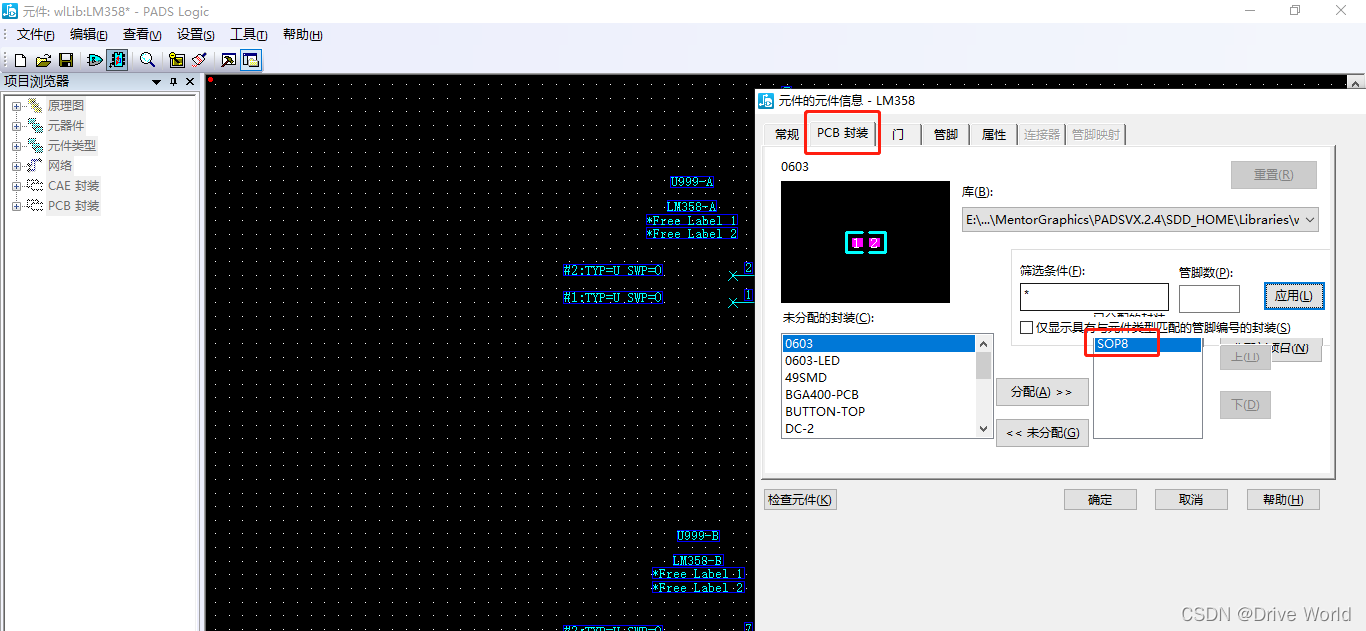

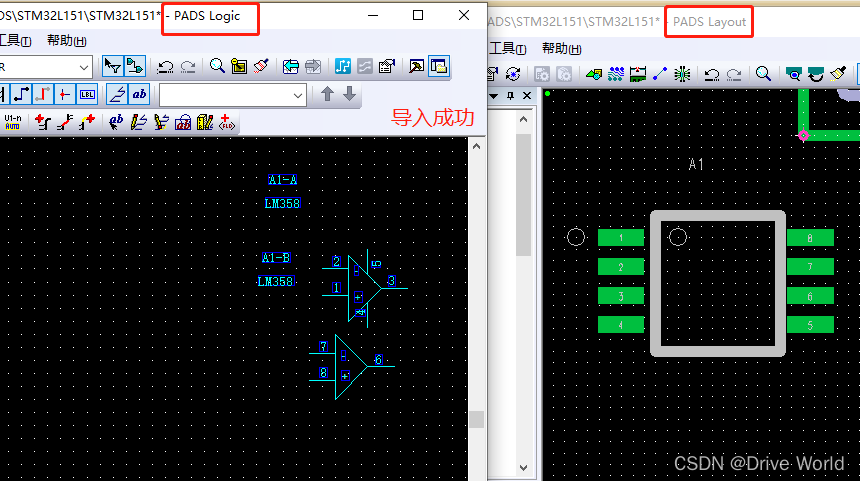

- PCB中更新封装库
第一种办法

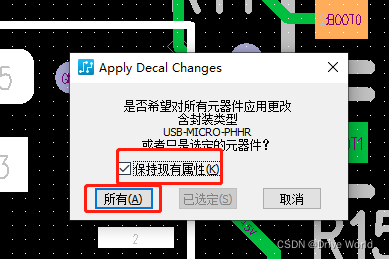

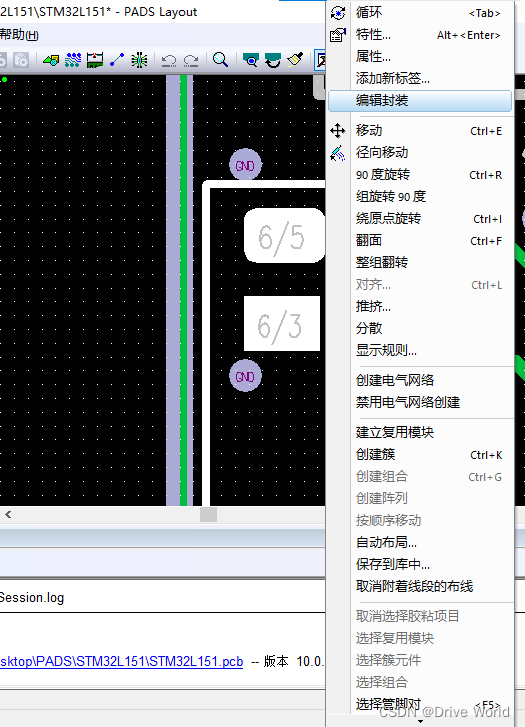

第二种办法:直接修改元件封装然后退出来的时候提示修改
