hal库如何输出PWM Generation CH1N互补波形输出

最新推荐文章于 2025-11-01 22:10:52 发布
原创 最新推荐文章于 2025-11-01 22:10:52 发布 · 5.2k 阅读 · 10 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32

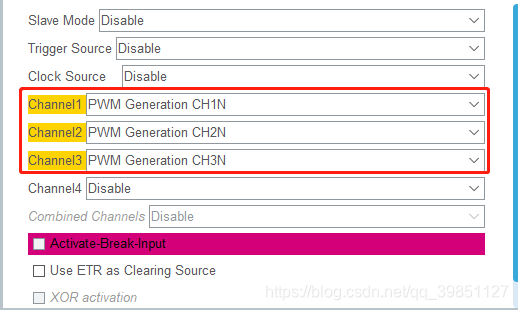

首先配置cubeMX选项：

在这里插入图片描述

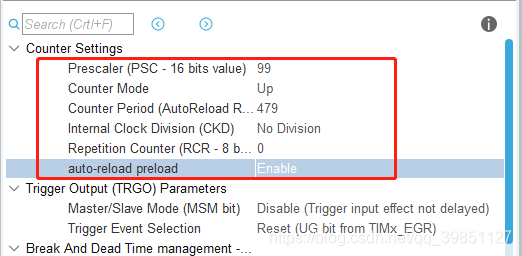

设置分频系数和计数个数,，使能自动重装载
在这里插入图片描述
初始化程序中启动通道pwm输出：

	HAL_TIMEx_PWMN_Start(&htim1, TIM_CHANNEL_1);
	HAL_TIMEx_PWMN_Start(&htim1, TIM_CHANNEL_2);
	HAL_TIMEx_PWMN_Start(
