相位裕度与增益裕度都是用于评估放大器的稳定性的参数。其中，相位裕度使用更为普遍。本篇将介绍使用相位裕度分析放大器稳定性的方法。

1 相位裕度与增益裕度定义

如图2.109（b），相位裕度（Phase margin,φm）定义为在放大器开环增益与频率曲线中，180°的相移与开环增益下降为1(单位增益)处的相移之差的绝对值，如式2-68：

如图2.109（a），增益裕度（Am）定义为放大器开环增益与频率曲线中，180°的相移处的增益与放大器开环增益下降为1处的增益之差的绝对值。

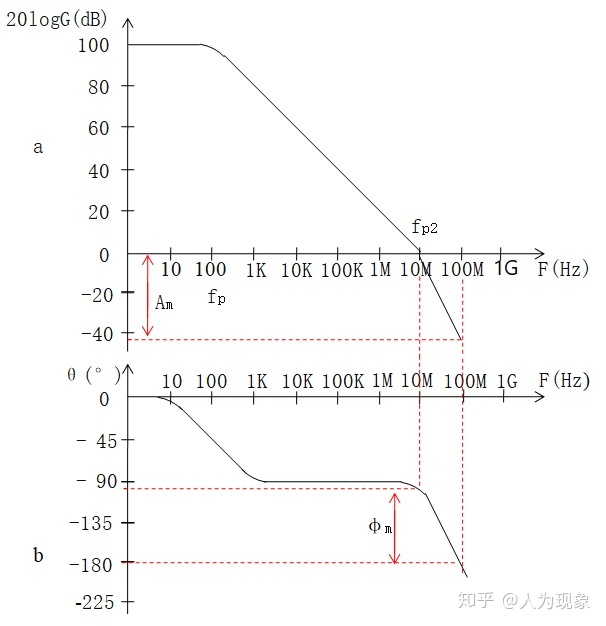

图2.109 相位裕度与增益裕度

通常相位裕度、增益裕度越大，放大器越稳定。但是放大器稳定不是电路的唯一要求，尤其在高速放大电路中还需要考虑系统响应速度进行折中评估，如表2.9。

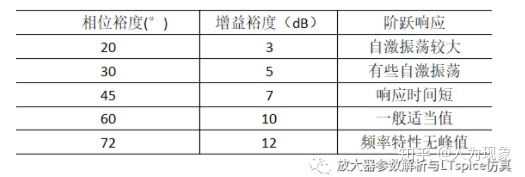

表2.9 相位裕度与增益裕度及阶跃响应

2相位裕度与放大器稳定性分析

从电路方面进行分析，输出信号通过反馈网络β回到反相输入端。如果输出信号由于外部配置电路，产生相位延迟180°时，与原来的输入信号同相位、进行电压叠加增大差分输入信号引发振荡。

如下通过两个示例电路，使用相位裕度分析放大电路是否稳定。

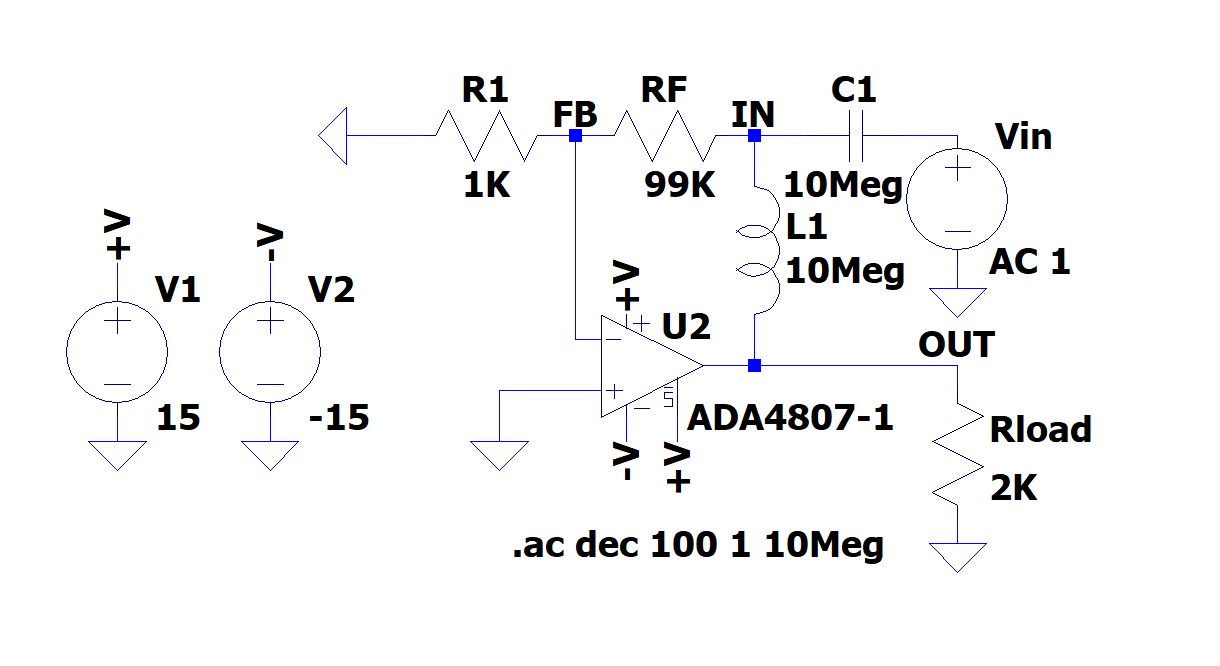

示例一如图2.112，同相放大电路的开环增益为120dB，闭环增益1/β为常数100倍（40dB）。开环增益、闭环增益与频率曲线如图2.113(a)，关系满足式2-70。
