MATLAB学习笔记之chirp信号的产生

chirp信号即线性调频信号，是指瞬时频率随时间呈线性变化的信号。

chirp信号的matlab程序实现方法如下：

1.可利用matlab自带的chirp函数生成。

chirp（t，f0，T，f1）；

T表示脉冲宽度，f0表示起始频率，f1表示截止频率。

另外，t即横坐标的取值，与采样率有关。

fs=5e6;   %采样率
T=10e-5;  %脉冲宽度
N=fs*T;   %采样点数
t=linspace(-T/2,T/2,N);%横坐标
y=chirp(t,0,10e-5,1e6);%纵坐标
figure;
plot(t,y);

2.利用公式生成chirp函数。

T=10e-5;                  % 脉冲宽度100微秒
B=1e6;                    % 带宽1MHz
k=B/T;                    % 调频斜率
fs=5e6;
N=fs*T;
t=linspace(-T/2,T/2,N);
s=exp(1i*k*pi*t.^2);      % 线性调频（LFM）信号
figure;
plot(t,s);
title('线性调频(LFM)信号');
xlabel('t/s');ylabel('幅度');%单个脉冲

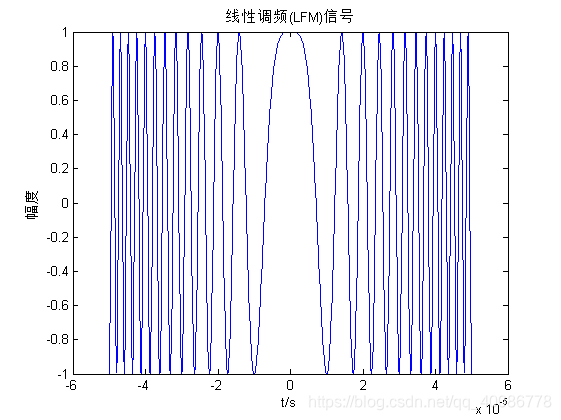

两种方法生成的函数图像一致，如下图：
