MATLAB中chirp函数使用

目录

语法

说明

示例

---

        chirp函数的功能是提供扫频的正余弦波形。

语法

y = chirp(t,f0,t1,f1)
y = chirp(t,f0,t1,f1,method)
y = chirp(t,f0,t1,f1,method,phi)
y = chirp(t,f0,t1,f1,'quadratic',phi,shape)
y = chirp(___,cplx)

说明

y = chirp(t，f0，t1，f1)在阵列t中定义的时刻产生线性扫频余弦信号的样本，时刻0的瞬时频率为f0，时刻t1的瞬时频率为f1。

y = chirp(t，f0，t1，f1，method)指定替代扫描方法选项。

y = chirp(t，f0，t1，f1，method，phi)指定初始相位。

y = chirp(t，f0，t1，f1，'quadratic'，phi，shape)指定二次扫频信号的频谱图的形状。

y = chirp(___，cplx)如果将cplx指定为“实数”则返回实数chirp，如果将cplx指定为“复数”则返回复数chirp。

示例

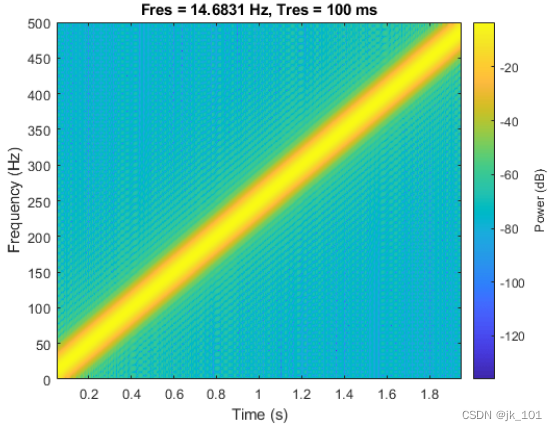

线性扫频

        产生具有线性瞬时频率偏移的chirp。chirp在1 kHz下采样2秒钟。瞬时频率在t = 0时为0，在t = 1秒时超过250 Hz。

t = 0:1/1e3:2;
y = chirp(t,0,1,250);

        计算并绘制chirp声谱图。将信号分成若干段，使时间分辨率为0.1秒。指定相邻段之间99%的重叠，光谱泄漏为0.85。

pspectrum(y,1e3,'spectrogram','TimeResolution',0.1, ...
    'OverlapPercent',99,'Leakage',0.85)

        如图所示：

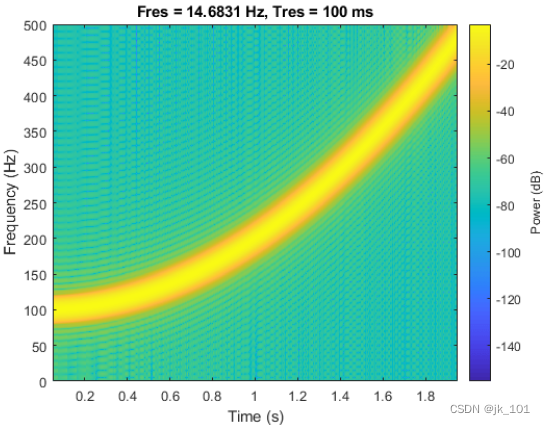

二次扫频

        产生具有二次瞬时频率偏差chirp。chirp在1 kHz下采样2秒钟。瞬时频率在t = 0时为100 Hz，在t = 1秒时超过200 Hz。

t = 0:1/1e3:2;
y = chirp(t,100,1,200,'quadratic');

        计算并绘制chirp声谱图。将信号分成若干段，使时间分辨率为0.1秒。指定相邻段之间99%的重叠，光谱泄漏为0.85。

pspectrum(y,1e3,'spectrogram','TimeResolution',0.1, ...
    'OverlapPercent',99,'Leakage',0.85)

        如图所示：

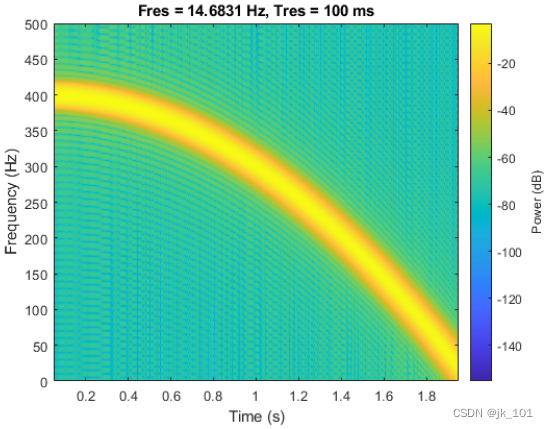

凸二次扫频

        产生一个以1 kHz采样2秒钟的凸二次chirp。瞬时频率在t = 0时为400 Hz，在t = 1秒时超过300 Hz。

t = 0:1/1e3:2;
fo = 400;
f1 = 300;
y = chirp(t,fo,1,f1,'quadratic',[],'convex');

        计算并绘制chirp声谱图。将信号分成若干段，使时间分辨率为0.1秒。指定相邻段之间99%的重叠，光谱泄漏为0.85。

pspectrum(y,1e3,'spectrogram','TimeResolution',0.1, ...
    'OverlapPercent',99,'Leakage',0.85)

        如图所示：

对称凹二次扫频

        产生一个1 kHz采样的凹二次chirp，持续4秒。指定时间向量，使瞬时频率关于采样间隔的中点对称，最小频率为100 Hz，最大频率为500 Hz。

t = -2:1/1e3:2;
fo = 100;
f1 = 200;
y = chirp(t,fo,1,f1,'quadratic',[],'concave');

        计算并绘制chirp声谱图。将信号分成若干段，使时间分辨率为0.1秒。指定相邻段之间99%的重叠，光谱泄漏为0.85。

pspectrum(y,t,'spectrogram','TimeResolution',0.1, ...
    'OverlapPercent',99,'Leakage',0.85)

        如图所示：

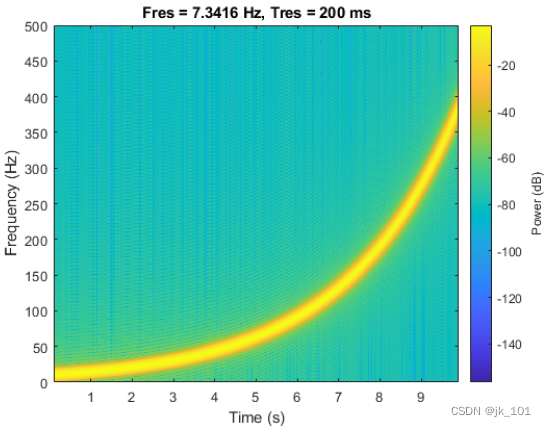

对数扫频

        产生10秒钟1 kHz采样的对数chirp。瞬时频率最初为10 Hz，最后为400 Hz。

t = 0:1/1e3:10;
fo = 10;
f1 = 400;
y = chirp(t,fo,10,f1,'logarithmic');

        计算并绘制chirp声谱图。将信号分成几段，使时间分辨率为0.2秒。指定相邻段之间99%的重叠，光谱泄漏为0.85。

pspectrum(y,t,'spectrogram','TimeResolution',0.2, ...
    'OverlapPercent',99,'Leakage',0.85)

        如图所示：

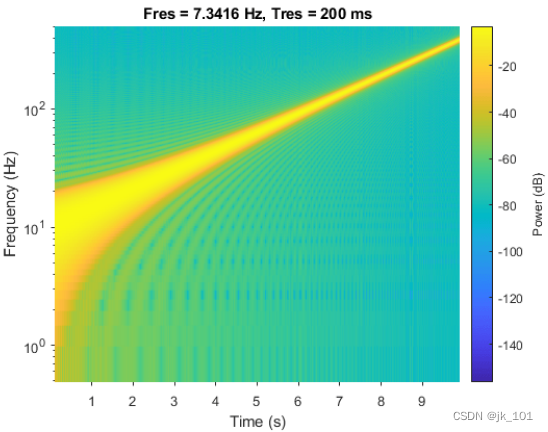

        使用对数标度表示频率轴。声谱图变成了一条线，在低频时具有很高的不确定性。

ax = gca;
ax.YScale = 'log';

        如图所示：

复合扫频

        产生10秒钟的1 kHz采样复数线性chirp。瞬时频率最初为–200Hz，最终为300 Hz。初始相位为零。

t = 0:1/1e3:10;
fo = -200;
f1 = 300;

y = chirp(t,fo,t(end),f1,'linear',0,'complex');

        计算并绘制chirp声谱图。将信号分成几段，使时间分辨率为0.2秒。指定相邻段之间99%的重叠，光谱泄漏为0.85。

pspectrum(y,t,'spectrogram','TimeResolution',0.2, ...
    'OverlapPercent',99,'Leakage',0.85)

        如图所示：

        验证复chirp的实部和虚部相等，但相差90° 相位差。

x = chirp(t,fo,t(end),f1,'linear',0) + 1j*chirp(t,fo,t(end),f1,'linear',-90);

pspectrum(x,t,'spectrogram','TimeResolution',0.2, ...
    'OverlapPercent',99,'Leakage',0.85)

        如图所示：
