SystemVerilog Randomize (1)

前言

基于《IEEE Standard for SystemVerilog — Unified Hardware Design, Specification, and Verification Language》18章的学习和自己的理解。有不对的地方希望大家补充。 编译工具 Cadence的Xcelium。

正文

基本概念

constraint 通常定义在class中， 在class中定义好后，执行randomize()函数， randomize函数会在new时随机所有的random变量。
如果想要不让constraint生效，控制方式：

1. 想要让整体的contraint 不生效， 使用: constraint_mode()进行控制.
2. 只想让某个rand 变量不再受到constraint控制， 使用： rand_mode()进行控制。

class mybus extends Bus;
rand bit[31:0] addr;
rand AddrType atype
constraint addr_range_cons{
	(atype == low) -> addr inside{[0:10]};
	(atype == high) -> addr inside{[20:30]};
}

....
task send_bus(mybus bus);
	bus.addr_range.constraint_mode(0); //让addr_range约束失效
	bus.atype = low;
	bus.atype.rand_mode(0); //将atype的值的为固定值：low
	bus.randomize();
	...
endtask

constraint_mode通常在constraint hierachies中使用，什么是constraint hierachies参考：
https://verificationacademy.com/forums/systemverilog/what-hierarchical-constraints-system-verilog

随机变量

随机变量可以约束成2种类型：rand， randc，区别：
rand：声明一个随机变量，每次随机时，重新计算。
randc声明的变量是一个随机循环变量，相当于随机产生一个包含所有取值范围的序列（变量可以取的变量范围，不考虑其他约束），然后每次随机时依次从该序列中取值。当约束条件发送变化，或者当前随机取值的数组中的变量无法满足当前约束时，则重新计算该序列。
注意：
1. 系统要求对randc的变量进行随机（由于randc的定义要求），因此如果一组rand 和randc的混合约束，可能会导致求解失败. 因此randc随机的变量约束应该尽量简洁与其他变量减少耦合。
2. 如果一个randc的变量被声明为一个static，那么该变量在其他子class中随机时，所有子类中的该变量共用同一个随机值序列，每次随机取随机序列的下一个值。
可约束的变量包括：

1. 只能是integral type类型的变量。
2. 只支持2-state的变量，不支持4-state，无法约束成x，z，=== , !==等4-state的表达式也不支持。
3. 整个array/动态arrays、queue都可以被约束，可以约束size，也可以约束单个数组的元素，可以用rand，randc来随机
   如果一个已经赋值的数组重新randomize，数组内的元素将被randomize覆盖，如果对size进行约束，那么动态数组或者queue将会重新指定size大小。如果想要在对size进行重新约束确想保留部分数组的值不被随机覆盖，对想要保留的值使用rand_mode来进行控制。

class C;
	rand u_a[5];
endclass
C c = new();
c.u_a[2].rand_mode(0);

4. object handle可以被声明为rand类型，那么该object中的变量和constraint可以在object handle被randomize时，同步进行randomize, 对该object handle的随机实际不会改变的object handle。不可以使用randc。
5. unpacked structure只能使用 rand来进行随机，structure内部的变量可以使用rand、randc来进行随机。 packed structure可以使用rand、randc进行随机。

Constraint blocks

constraint block有两种constraint prototype：explicit、implicit form。
如果是explicit的话，如果没有在class外没有相应的constraint块，会报错，implicit则会默认认为是一个空的constraint，不会报错。

class C
  rand int a;
  constraint proto1;   			//implicit
  constraint proto2{a ==2};		//implicit
  external constraint proto3;	//explicit
endclass
constraint C::proto1{a == 1};
constraint C::proto3{a inside {[1:10]}}

继承自superclass的derived class会带有superclass的所有constraint。如果在derived class中想要override superclass的某个constarint，取同名的constraint便可以覆盖, prototype不同也可以被覆盖。

对于一个abstract class，可以定义一个pure constraint，继承自这个class的non-abstract class中必须包含该同名的非pure constraint。该pure constraint必须不能包含constraint 块，但derived class是可以包含的。 如果一个virutal class 是继承自一个 non-abstract class，该virutal class也可以将superclass中的constraint override 为一个pure constraint。

virtual class C
	pure constraint demo_cons;
endclass
class C1 extends C;
	constraint demo_cons ;
endclass

Constraint常见的约束

• inside， 用于表述某个在某个范围内，inside 是双向的

rand int a,b,c;
constraint demo_cons{
	a inside {b,c};  //inside 双向约束了a==b || a==c
}

• dist 可以调整变量随机值的权重分布情况，不能对randc变量使用。

rand int a,b;
constraint demo{
	a dist{[0:2]:=1, [3:4]:=2, 5:=5};  //a随机到0,1,2,3,4,5的权重分别为：1，1，1，2，2，5，总权重：12
	b dist{[0:2]:/1, [3:4]:/2, 5:/5};  //a随机到1,2,3,4,5的权重分别为：1/3，1/3，1/3，1/2，1/2，5 总权重：8
}

不在dist范围内的值认为权重是0，将不会被随机到，
如果有明确的需求，尽量减少dist的使用，复杂的dist分布会增大求解器的负担，并且可能会导致意想不到的结果。

• unique， 可以方便的约束数组/多个变量间的值是不同的; 不能在randc的变量使用。

rand byte a[5];
rand byte b,c;
constraint demos {unique {b,a[2:3],c};}  //约束是b,a[2],a[3]，c的值不同
cosntraint demo2 {c ==5;}  //约束c==5, 那么a[2], a[3]， c不能是5

• implication, 就是"->"用于条件控制，等价与 if-else，这个约束是双向的

class u1;
rand bit[2:0] c,d；
cosntraint demo{c==1-> d==2;}  //表示如果c==1则d==2；
endclass
class u2;
rand bit[2:0] a,b,c,d；
constraint demo{c==1-> d==2; c dist{[0:7]/1}}  //加入了c dist分布的约束
constriant demo2{solve a before b; a==1->b=2; } //通过调整求解顺序也可以。
endclass
repeat(1000) assert(u1.randomize());
repeat(1000) assert(u2.randomize());
结果：
u1中 c==1 出现了 18次 约等于1/57
u2中 c==1 出现了 131次 约等于1/8

u1这时c=1的概率是1/57，因为约束是双向的，所以c,d的组合有8*8 = 64种,去掉(1,0), (1,1), (1,3) …(1,7) 这7种情况，剩余的57种，所以是1/57。这个可能不是设计者预期的，如u2加入了c的分布约束或者如demo2调整求解顺序，则可以将c=1概率调整到1/8。 if-else相同

• foreach，用于对数组/队列的每个元素都进行约束。
  对于多维数组可以进行简写;

顺序  1  2  3        3    4     1  2
int A[2][3][4]; bit[3:0][2:0] B[3][5]
foreach(A[i,j,k])  ...  //i代表A顺序中的1， j代表2， k代表3
foreach(B[i,j,k,l]) ... //i代表A顺序中的1， j代表2， k代表3，l代表4

注意foreach中 index需要明确上下边界，避免访问越界，如果动态数组在constraint中给与size的cons，size将=0.

int A[];
contstraint demo{
	foreach(A[i]){A[i] < A[i+1]} //在i=4时会发生越界
	foreach(A[i]){if(i<A.size-1){A[i]<A[i+1]}} //加入对index约束
	A.size == 5;  //先计算A.size == 5，然后再求解其他的东西，没有这一句size=0
}

如果constraint 同时对一个动态数组的元素和size进行约束，那么会先求解size，之后再foreach中A.size会作为一个state variable传入，但这时可能会导致求解失败。

• 数组reduction methods
  数组自带的reduction methods，可以在constarint中使用。如：sum， product, xor，and，or等

rand bit[8:0] A[3];
constraint u1{A.sum() < 16'h100;}		// 等价于 A[0]+A[1]+A[2]<16'h100, 可能是 9‘h1FF + 9'h1+ 9'h1 = 9’h1 < 9'h100;
constraint u2{A.sum() with (int'(item)) < 16'h100;} //等价于 int'(A[0])+int'(A[1])+ int'(A[2]) <16'h100

注意这里A.sum() 返回值的数据类型与A相同， 如A的类型是bit[8:0]，那么A.sum的值依然是bit[8:0]，那么A.sum的值可能是A的多个元素相加后的值截位后的值，这个肯定不是使用者期望的，所以可以像u2一样。

• Global constraint, 如果一个class member 被声明成rand，那么对于这个class member的约束称为global constraint。

 class A; rand int v; endclass
 class B extend A;
	rand A left；
	rand A right;
	constraint u{ left.v<v; right.v>v; }
endclass

哪些变量和约束可以被randomize，遵循这些规则

1. 从调用randomize()的object开始，将object中所有声明为rand的并且是active（rand_mode==1）的object添加到一个集合中，如果这些object中还有rand object，那么重复这个过程。这个步骤中添加的object称为：the active random objects
2. 从所有的the active random objects 中选取所有active的约束，这些constraint就是可以randomize的。
3. 选取所有的the active random objects的rand的并且是active的变量，这些变量就是需要被randomize的变量，其余变量都会被作为常量。

• solve before，变量求解顺序。 对于前文提到的 使用->后导致求解概率发生变化，可以调整求解顺序来解决该问题。注意只是通过调节求解顺序来改变概率分布,提高求解速度，不会导致求解失败。

	rand bit a;
	rand bit[31:0] b;
	rand int x,y,z;
	constraint demo1{a==0 -> b==32'h0};  //a==0的概率是1/2^32+1
	constraint demo1{solve a before b; a==0 -> b==32'h0};  //a==0的概率是1/2
	constraitn demo2{solve x,y before z; x+y->z; };  //也可以使用","隔离多个变量

注意： 1. 只能对rand使用， 不能对randc使用，且只能对integral type使用。
2. 使用时在constraint块中同时包含ordering以及variable的constraint，不能分开在两个constarint block中。
3. 不能有循环： solve a before b; solve b before a；

• static constraint， constraint 如果定义成static，那么对这个的约束使用 constraint_mode将会影响所有包含该constraint的例化class。

• function in constraint， constraint 可以将一段复杂的约束放入function中，代码更加简洁。

function int count_ones(bit[8:0] v);
	for(count_ones=0;v!=0;v>>1)
		count_ones += v；
endfunction
constarint u{x == count_ones(v);}

注意function在constraint中也有很多限制：

1. function只允许input，ref两类参数。
2. constraint中的function应该是automatic的，不会对外部造成影响。
3. function会先被调用在求解时，返回值对于其他约束将时一个state variable，可以理解为一个定值，也可以理解为function是高优先级的。
   eg:

function int F(int w); F = w*2 ；endfunciton
rand int x,y;
constraint C{x == F(y)};
constraint D{y inside{1,2,3,4};}

这里因为F(y)需要先求解，所以约束D先求解，计算出y和F(y)，然后再计算x。 这里指出：这个是将整个求解空间进行细分，先计算高优先级的约束（这时根本不会考虑低优先级的约束），再计算低优先级的约束，此时可能会导致整个约束求解失败。

-Constraint guards，在constarint可以使用一些predicate expression，这些expression会在求解器求解前先进行计算，然后控制求解器的行为。predicate expression包含constant/ State variables/ object handle comparison 。predicate expression的作用是1. 避免求解器因为某些变量未定义等问题出错，2. 控制不同条件下的求解结果。

class demo;
	rand int n;
	rand Slist next;
	constarint sort {n<next.n}   //如果next是一个空指针，将会导致fail。
	constarint sort2{if(next != n) n<next.n} //加入next非空的判断，避免非空时出现问题，这里if（next != n） 就是predict expression
endclass

在predicate expression中也可以包括多个子条件，多个子条件间可以用&&， ||， ！来组合，每个子条件的结果可以用四个状态来表示：
– 0 FALSE 子expression的结果是不成立的。
– 1 TRUE 子expression的结果是成立的。
– E ERROR 子expression产生了错误，如：空指针等
– R RANDOM子expression包括一个random variables，无法被计算。

多个子expression的结果经过逻辑组合结果：

总结： &&： 多个子expression： 优先级0>E>R>1
||：多个子expression： 优先级1>E>R>0
!：则 0->1, 1->0，其余不变

如果： 1. 结果是TRUE，这条constraint就是一个unconditional consrtaint（绝对的约束）
2. 结果是FALSE, 这条constraint将不在生效，求解器不会报错
3. 结果是ERROR，求解器报错
4. 结果是RADNOM，这条约束就是一个conditional constraint，结果取决于子expression的结果

class D;
	int z;
endclass
class C;
	rand int x,y;
	D a,b;
	constraint c1 {(x<y || a.z>b.z || a.z==5)-> x+y==10; }
endclass

分析：三个子expression: 1. (x<y) , 2.(a.z>b.z), 3.(a,z == 5)。这里x，y是random variable，所以1.(x< y)的结果是R，则需要看其他条件
case1： a non-null, b null, a.x = 5。1. R， 2. E， 3，1 结果为1，则x+y == 10 一定生效，这里条件1将会被忽略
case2: a null ，1. R, 2. E，3.E，结果是E 报错
case3：a non-null, b non-null ， a.z =10, 6.z = 20。1.R , 2. 0, 3.0 结果为R, 则约束为(x<y) ->(x+y==10 )。

这个地方太tricky，平时写时不建议这么搞，写这么复杂的条件，分析不清楚就会把自己搞死，如果确实需要predicate expression，建议尽量让predeicate expression的如果出现你预期外的情况（如ERROR状态）。上报ERROR就好了

• soft constraint
  soft constraint是用来解决superclass与derived class之间的约束冲突的问题，表示一个低优先级的约束，如果有更高优先级的软约束/硬约束（不带soft关键字的），软约束会被他们覆盖掉。 环境中最后指定的软约束会覆盖之前的软约束。
  soft constraint的规则如下：
  1. 在同一个constraint block， class、struct中，后定义的软约束比先定义的有更高优先级。
  2. external constraint与class内的constraint的优先级取决与在class中constraint声明的顺序
  3. 指针的软约束优先级低于class中直接定义的软约束。
  4. 每个rand 指针中的软约束的优先级与其指针声明顺序相关。
  5. derived class的软约束的优先级高于superclass
  6. 在randomize() method中的软约束优先级高于在该class中的优先级

class B1；
	rand int x;
	constraint a{soft x>10; soft x<100};  //软约束分别为a1, a2
endclass
class D1 extends B1;
	constraint b{soft x inside {[5:9]};}  //b1
endclass
class B2；
	rand int y;
	constraint c{soft y>10};  //c1
endclass
class D2 extends B2;
	constraint d {soft y ==1;} //d1
	constraint e;
	rand D1 p1;
	rand B1 p2;
	rand D1 p3;
	constraint f{soft p1.x < p2.x}; //f1
endclass
constraint D2::e{soft y>100;}  //e1

D2 d = new();
d.randomize() with {soft y inside{10,20,30}; soft y<p1.x;}; //i1 i2

优先级：i2>i1>f1>e1>d1>c1>p3.b1>p3.a2>p3.a1>p2.a2>p2.a1>p1.b1>p1.a2>p1.a1

• disable soft constraint，将低优先的约束都disable掉，只保留高优先级的约束

class A
	rand int x;
	constraint A1 {soft x==3;}
	constraint A2 {disable soft x;}  //将低优先级的A1约束disable
	constraint A3 {soft x inside {1,2};}
endclass

Randomization methods

randomize()

class都有内建的随机methods，可以进行随机， 包括:

	virtual function int randomize();
	function void pre_randomize();
	function void post_randomize();

可以看到randomize()有返回值，return 0 表示随机失败， return 1 表示随机成功。所以randomize一定要加入对随机结果的判断。
但pre/post_randomize()是没有返回值。随机过程是在调用 obj.randomize()时，首先调用pre_randomize()，在所有random变量完成随机后，再调用post_randomize()。pre/post_randomize都可以再class中override，override后在调用该对象的randomize()时，将自动调用override后的pre/post_randomize。randomize()不可以被override

如果随机变量被声明为static类型， 所有 instance共享同一份， 每次randomize(), 所有instance中都会发生变化。
如果randomize() 失败了， 所有随机变量将会保持随机前的值
如果randomize() 失败了， post_randomize()将不会被调用

randomize() with

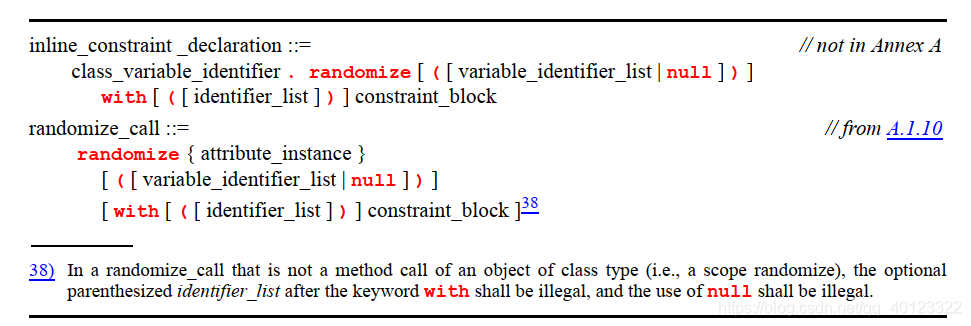

使用obj.randomize() with， 用户可以在调用randomize时添加约束。
变量查找顺序：
identifier_list为空，表示随机是unrestricted的， unrestricted表示constraint_block中的变量在解析时首先从obj中去查找，如果找不到则开始在调用该randomize()的作用域查找。使用this和super则强制将变量的范围绑定在obj中。
标准中可以定义identifier_list来指定哪些变量在obj内部进行查找，其余未定义的变量则从randomize()外部查找。（Xcelium不支持）
local:: 可以bypass obj内部，直接从randomize()调用的作用域查找

class C1;
	rand int x，y;
	constarint { soft y == 100}；
endclass
class demo;
	int x,y,z;
	C1 c1;
	z=10;
	c1.randomize() with { this.x == y+1+z};  //x,y 均为C1的变量 z为demo的变量
	c1.randomize() with { this.z == y+1};  //编译错误， this.z在c1中找不到
	c1.randomize() with { local::x == y+1+z};  //y为C1的变量 x,z为demo的变量
	c1.randomize() with(x) { this.x == y+1+z};  //x为C1的变量 y，z为demo的变量  Xcelium不支持
endclass

randomize(variable_list）也可以通过variable_list 来指定哪些随机变量本次进行随机，如果variable_list为空，则所有随机变量都会被随机， 如果非空，那么variable_list的变量将被随机，其他的随机变量将作为state_variable不再被随机。但注意此时约束仍然起作用
randomize(null) 表示所有随机变量都是state variable，这时只检查约束是否满足。

class U;
	rand int x,y,z;
	constarint C{x==y; z<100};
endclass
...
U  u1 =new;
u1.randomize();  //随机x,y,z 结果： x=100, y=100, z= 5
u1.randomize(x); //x是随机变量，y,z是state varibale， y,z 值不变，但因为 ==是双向的，所以x依然为100
u1.z= 200;
u1.randomize(x); //x是随机变量，y,z是state varibale，但z=200不满足约束，求解失败。
int success = u1.randomize(null);  //表示所有变量都是state variable，因为z=200不满足约束。success = 0；

如果你已经随机过一次object，之后你希望只改变object中的一个变量值，其余随机值不需要改变，那么你不需要用rand_mode来固定他们，只需要将要随机的变量加入到variable_list中即可。
