ELF文件的解析和加载

1. elf文件基本概念

elf（Executable and Linkable Format）文件是一种目标文件格式，是一种用于二进制文件、可执行文件、目标代码、共享库和核心转储格式文件。



2. elf文件结构组成

ELF文件由4部分组成，分别是ELF头（ELF header）、程序头表（Program header table）、节（Section）和节头表（Section header table）。

实际上，一个文件中不一定包含全部内容，而且它们的位置也未必如同所示这样安排，只有ELF头的位置是固定的，其余各部分的位置、大小等信息由ELF头中的各项值来决定。

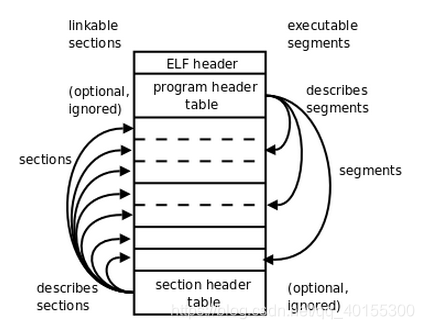

ELF文件格式提供了两种视图，分别是链接视图和执行视图。（加载过程主要关注执行视图）

链接视图是以节（section）为单位，执行视图是以段（segment）为单位。链接视图就是在链接时用到的视图，而执行视图则是在执行时用到的视图。上图左侧的视角是从链接来看的，右侧的视角是执行来看的。

- ELF header： 描述整个文件的组织。

- Program Header Table: 描述文件中的各种segments，用来告诉系统如何创建进程映像的。

- sections 或者 segments：segments是从运行的角度来描述elf文件，sections是从链接的角度来描述elf文件，也就是说，在链接阶段，我们可以忽略program header table来处理此文件，在运行阶段可以忽略section header table来处理此程序（所以很多加固手段删除了section header table）。从图中我们也可以看出，segments与sections是包含的关系，一个segment包含若干个section。

- Section Header Table: 包含了文件各个segction的属性信息。



2.1 ELF文件结构-elf header

这里以32位的ELF header结构体为例

#define EI_NIDENT 16
typedef struct{
  unsigned char  e_ident[EI_NIDENT];     /* MagicNum和其他信息 */
  Elf32_Half e_type;                     /* Object file type */
  Elf32_Half e_machine;                  /* architecture */
  Elf32_Word e_version;                  /* Object file version */
  Elf32_Addr e_entry;                    /* Entry point virtual address */
  Elf32_Off e_phoff;                     /* Program header table file offset */
  Elf32_Off e_shoff;                     /* Section header table file offset */
  Elf32_Word e_flags;                   /* Processor-specific flags */
  Elf32_Half e_ehsize;                  /* ELF header size in bytes */
  Elf32_Half e_phentsize;               /* Program header table entry size */
  Elf32_Half e_phnum;                   /* Program header table entry count */
  Elf32_Half e_shentsize;               /* Section header table entry size */
  Elf32_Half e_shnum;                   /* Section header table entry count */
  Elf32_Half e_shstrndx;                /* Section header string table index */
}Elf32_Ehdr;

e_ident ： ELF的一些标识信息，前四位为.ELF,其他的信息比如大小端等（16字节）

e_machine ： 文件的目标体系架构，比如ARM（2字节）

e_version : 0为非法版本，1为当前版本（4字节）

e_entry ： 程序入口的虚拟地址（32位4字节，64位8字节）

e_phoff ： 程序头部表偏移地址（32位4字节，64位8字节）

e_shoff ： 节区头部表偏移地址（32位4字节，64位8字节）

e_flags ：保存与文件相关的，特定于处理器的标志（4字节）

e_ehsize ：ELF头的大小（2字节，对于32位这个值是52，64位是64）

e_phentsize ： 每个程序头部表的大小（2字节）

e_phnum ：程序头部表的数量（2字节）

e_shentsize：每个节区头部表的大小（2字节）

e_shnum ： 节区头部表的数量（2字节）

e_shstrndx：节区字符串表位置（2字节）

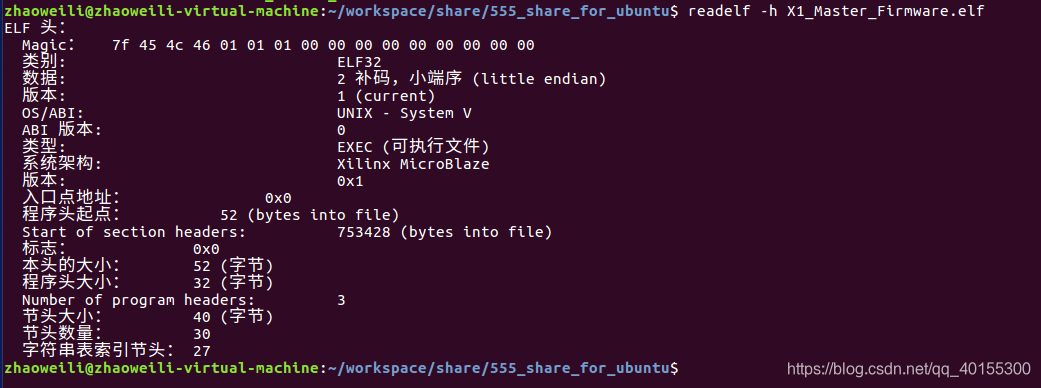

在Linux环境下可以通过”readelf -h <elf file name>“获取ELF文件header信息。

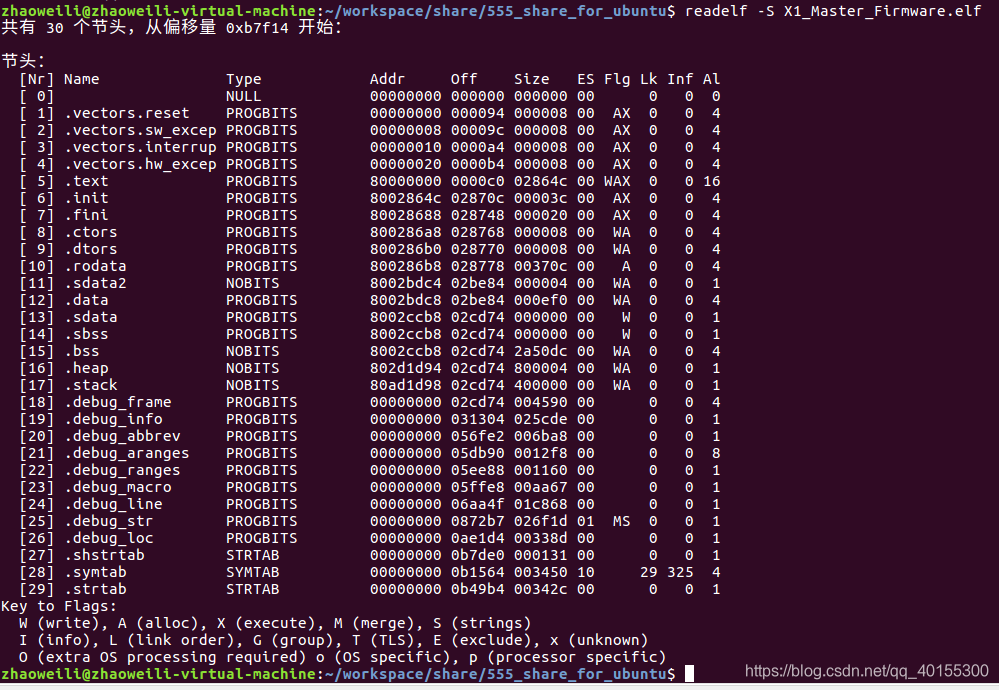

可以通过执行命令”readelf -S <elf file name>”来查看该可执行文件中有哪些section。

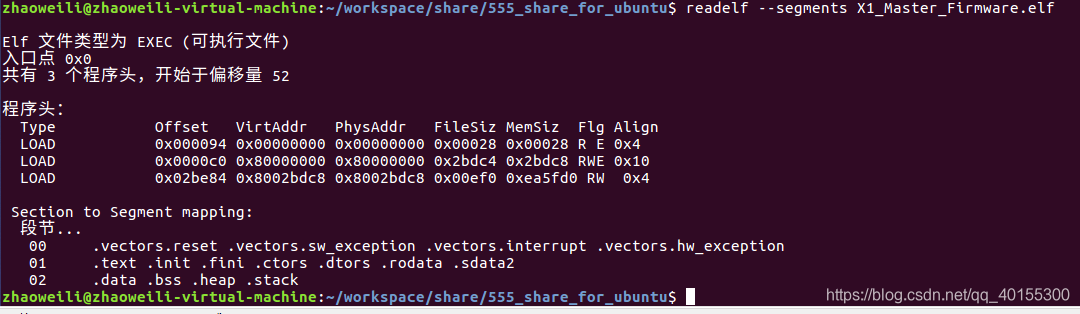

通过执行命令"readelf –segments <elf file name>"，可以查看该文件的执行视图。

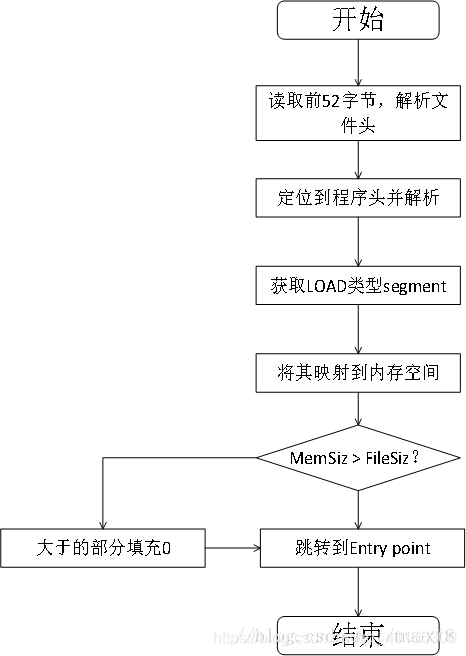

3. ELF文件装载

由上图的程序头可知，该elf文件有3个LOAD类型的segment，因为只有LOAD类型是需要被映射的。

我们需要做的是找到这些segment在文件中的位置，并将其加载到对应的内存空间，对于memsiz大于filesiz的部分全部填充为0，加载完之后让程序跳转到入口地址



4. 代码实现

/* Xilinx Header */
#include "xil_io.h"

/* Project Header */
#include "load.h"
#include "mRam.h"
#include "ffu.h"

Elf32_Ehdr hdr = {0};

uint32_t load_exec(void)
{
	uint32_t i = 0;
	uint8_t *mRamBuffer = (uint8_t *)(APP_ELF_ADDR);
	Elf32_Phdr phdr = {0};


	/* 确认是否为elf格式 */
	memcpy(&hdr, mRamBuffer, sizeof(Elf32_Ehdr));
	if ((hdr.ident[0] != 0x7f) || (hdr.ident[1] != 'E') || (hdr.ident[2] != 'L') || (hdr.ident[3] != 'F'))
	{
		xil_printf("Invalid ELF header\n\r");
		return -1;
	}
	else
	{
		xil_printf("hdr.phnum = %d\n\r", hdr.phnum);
		for (i = 0; i < hdr.phnum; i++)
		{
			memcpy(&phdr, (mRamBuffer + hdr.phoff + i * sizeof(phdr)), sizeof(Elf32_Phdr));
			if (phdr.type == PT_LOAD)
			{
				memcpy((void*)phdr.paddr, (uint8_t *)(mRamBuffer + phdr.offset) , phdr.filesz);
			}

   		/* 多余的空间写0，做BSS段 */
			if (phdr.memsz > phdr.filesz)
			{
				memset((void*)(phdr.paddr + phdr.filesz), 0, phdr.memsz - phdr.filesz);
			}
		}
	}

	xil_printf("Move elf to DDR OK\n\r");
	xil_printf("entryAddr = 0x%x\n\r", hdr.entry);

	((void (*)())hdr.entry)();

	return 0;
}

5. 问题思考

【memset效率太低】从实测过程发现加载elf文件到内存过程中，多余的空间写0会耗费大量时间，memset 15MB空间耗时约为7s。

【BSS段为什么要初始化】
