硬件19、嘉立创EDA画PCB规则设计

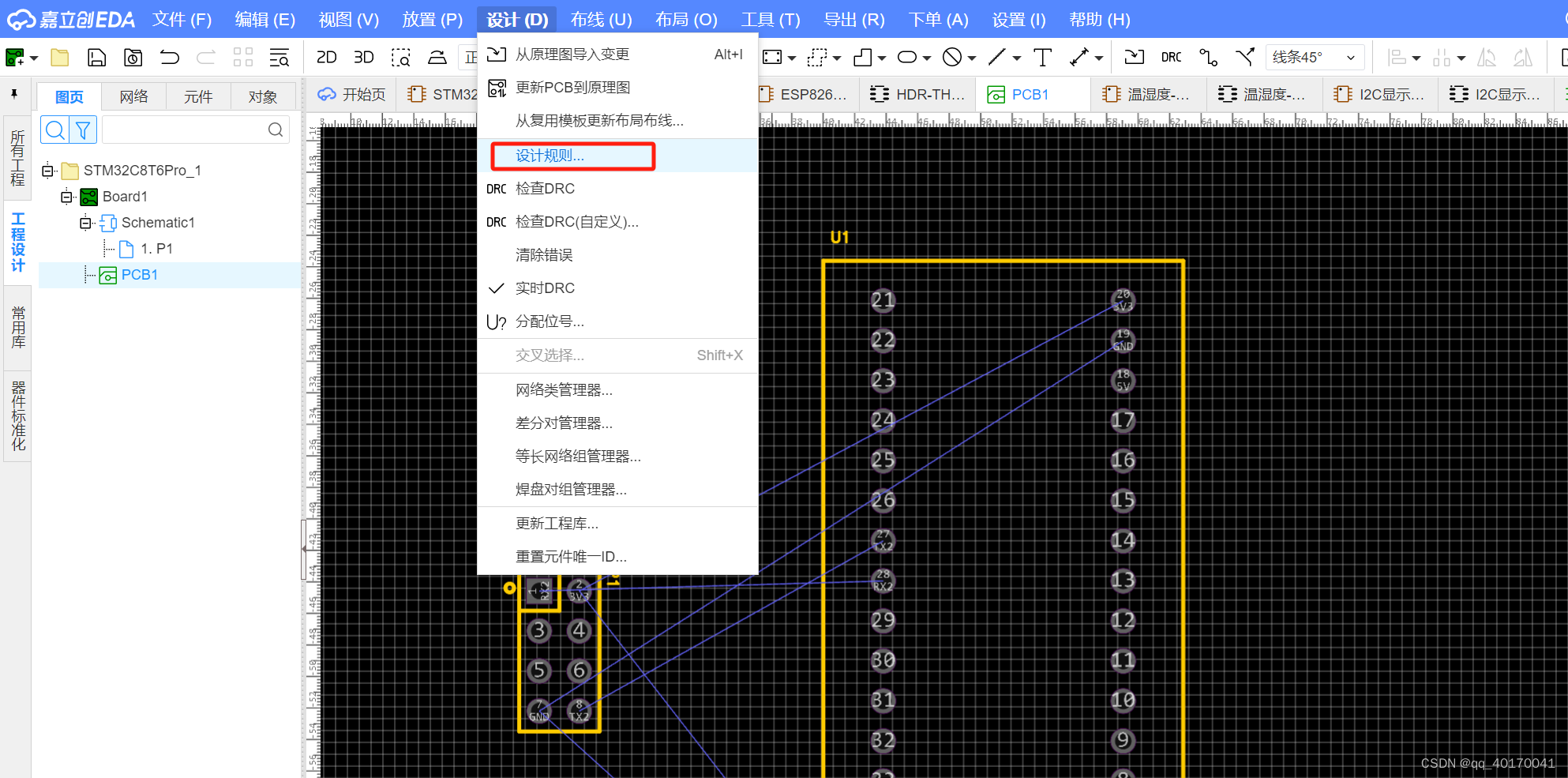

1、打开规则设计

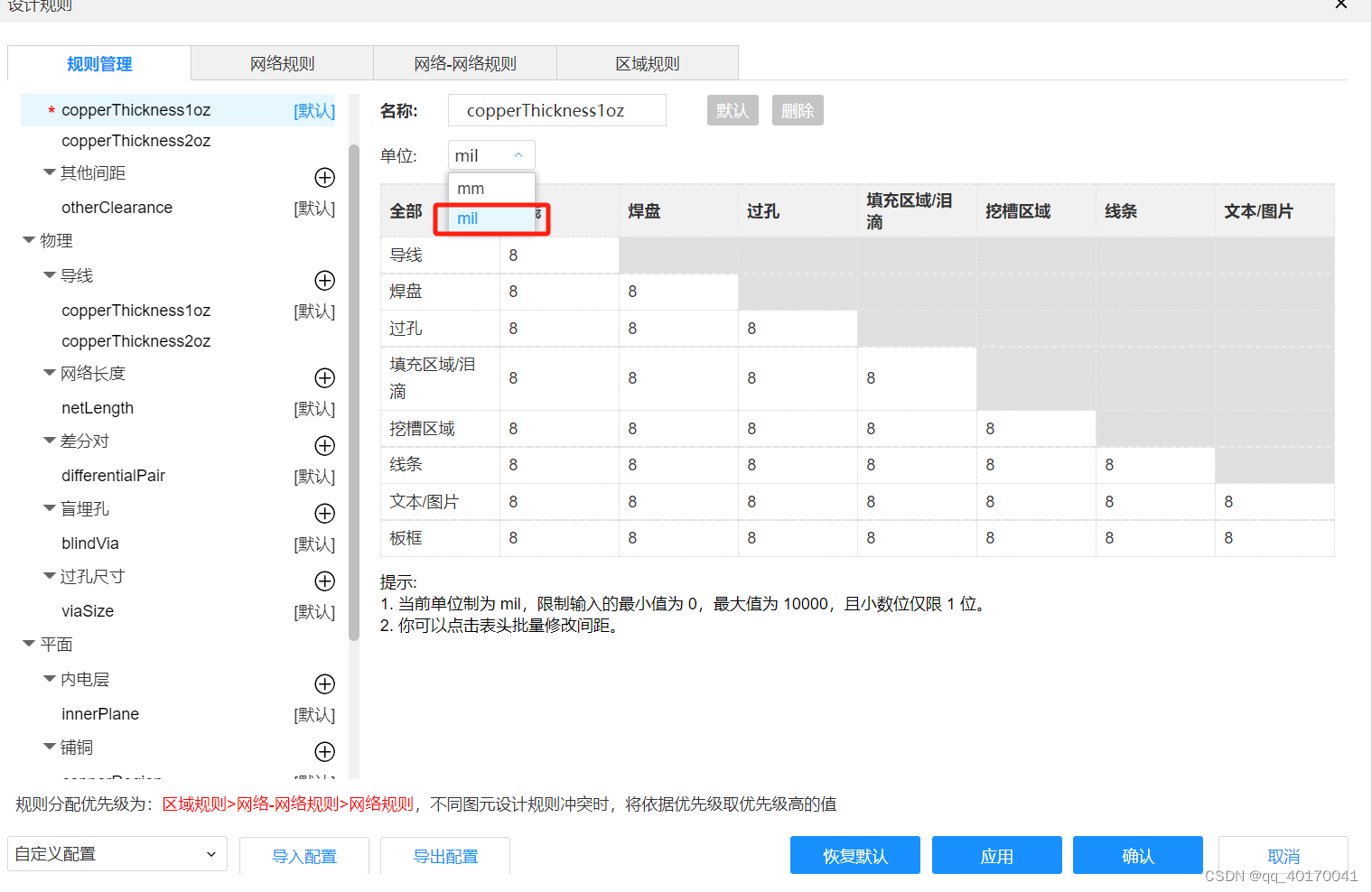

在这里插入图片描述设置单位为mil

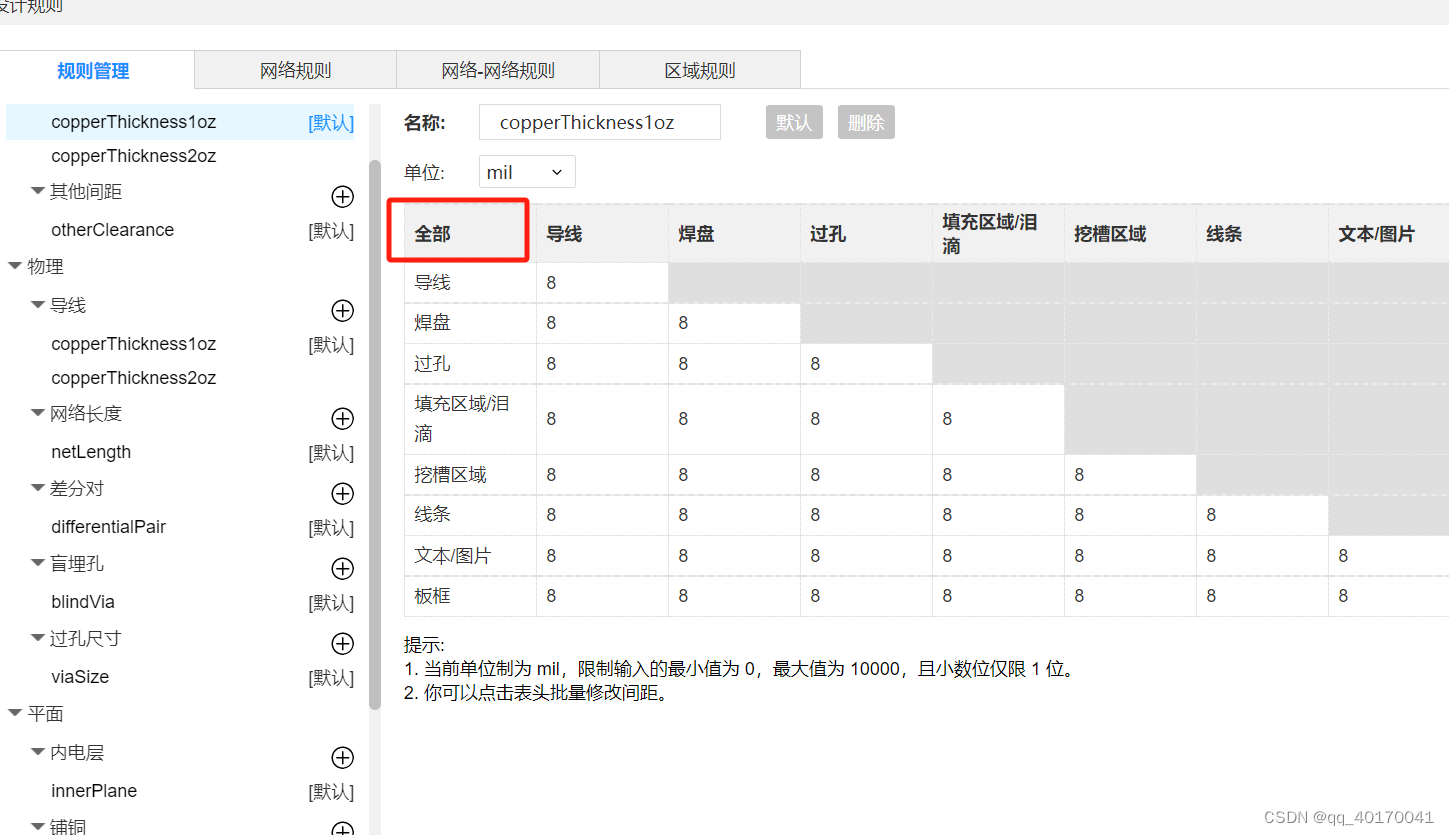

在这里插入图片描述点击全部

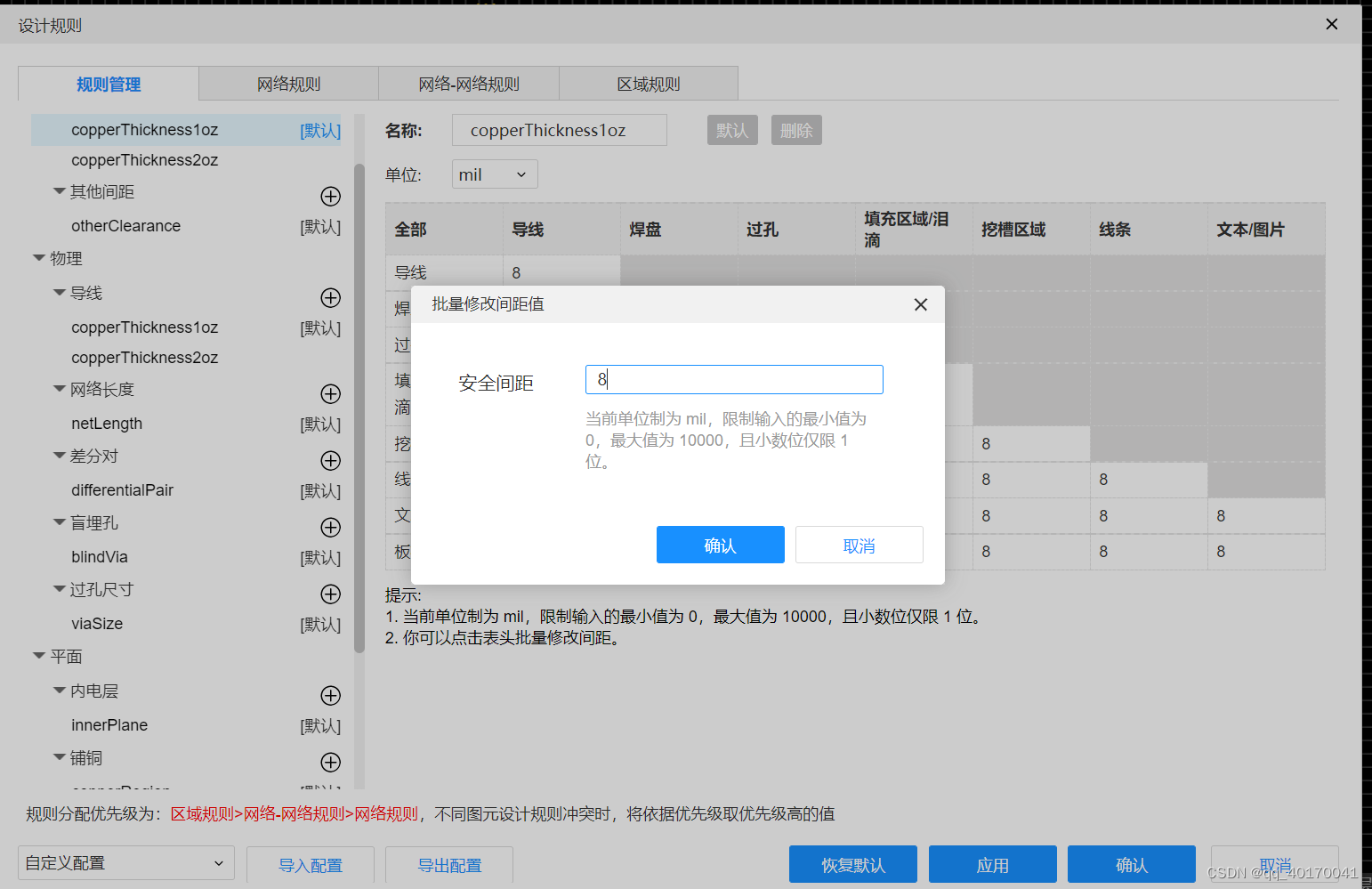

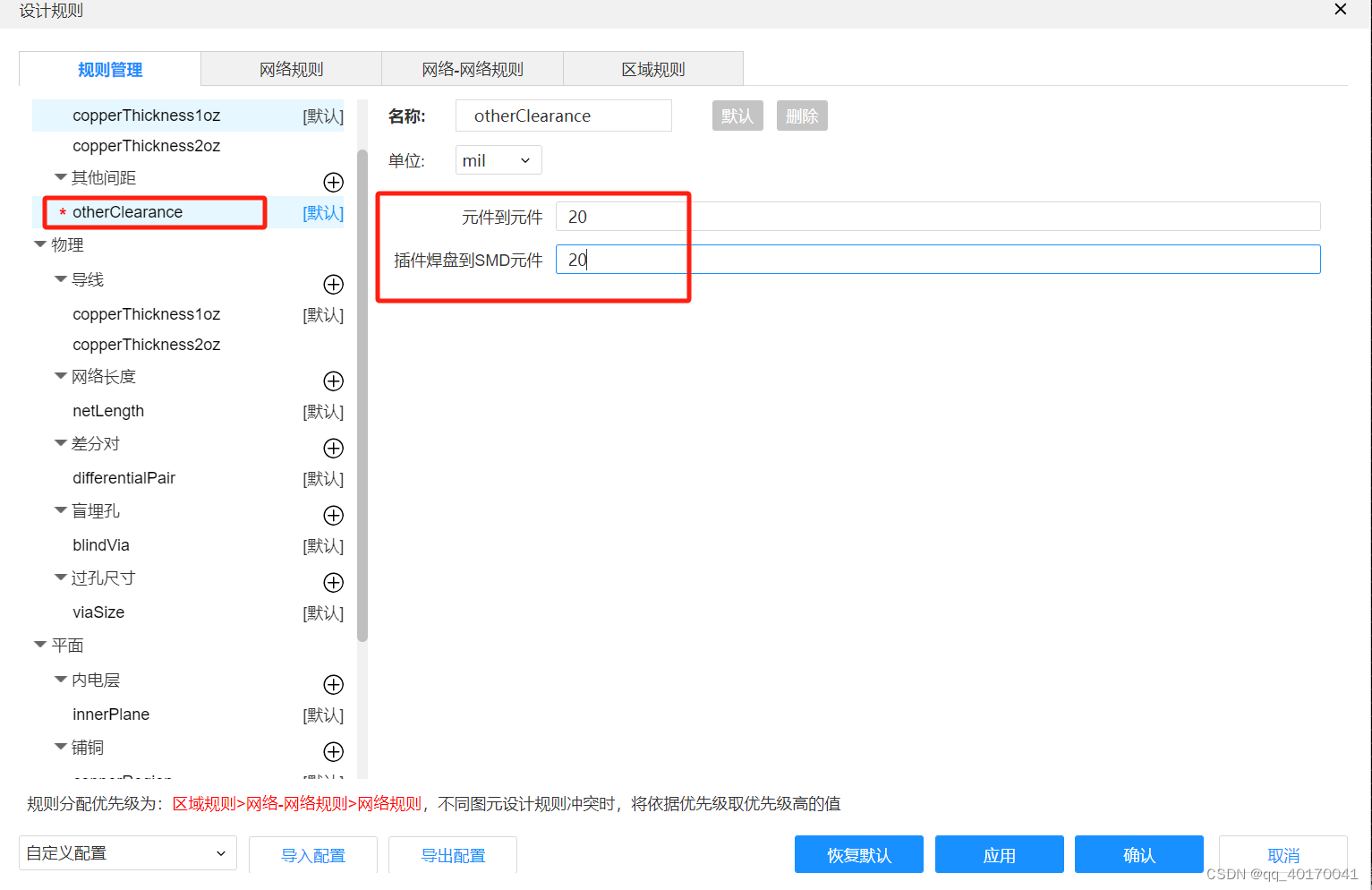

在这里插入图片描述将安全距离设置为8mil,这个8mil是目前很多生产PCB的工厂可以做的,如果距离设置的更小也就是性能要求更高,相应的生产成本也高在这里插入图片描述元件到元件的距离设置为20mil
在这里插入图片描述2、设置导线的宽度规则,可以对vcc这种电源线进行单独设置线宽

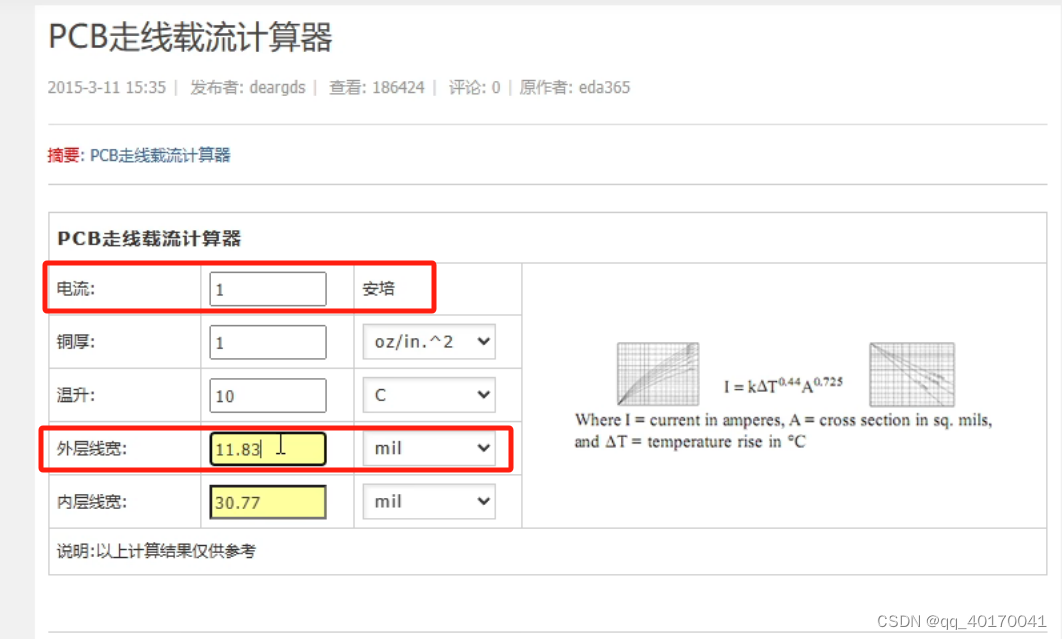

根据PCB走线载流计算器计算可以看到1A的电流需要的走线为12mil,一般信号线也就几毫安的电流,所以一般信号线可以设置为6mil,但是对单片机的电源线尽量宽一点,设置为30mil吧

在这里插入图片描述

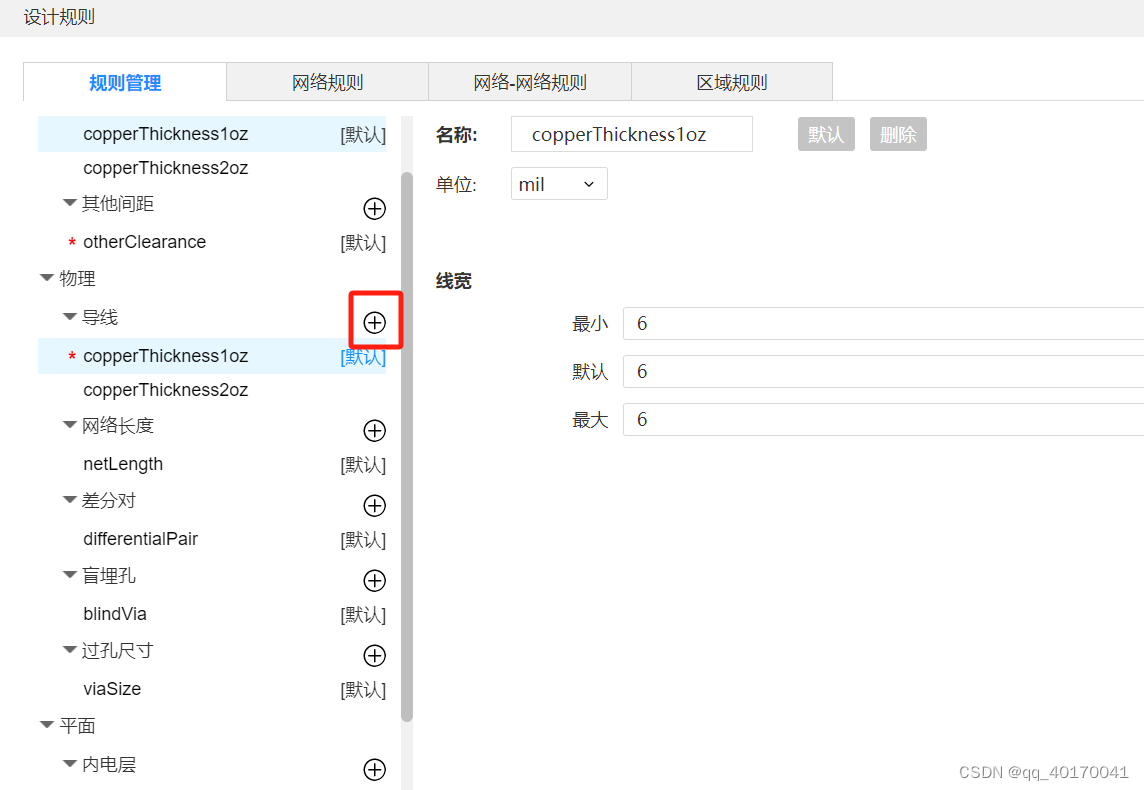

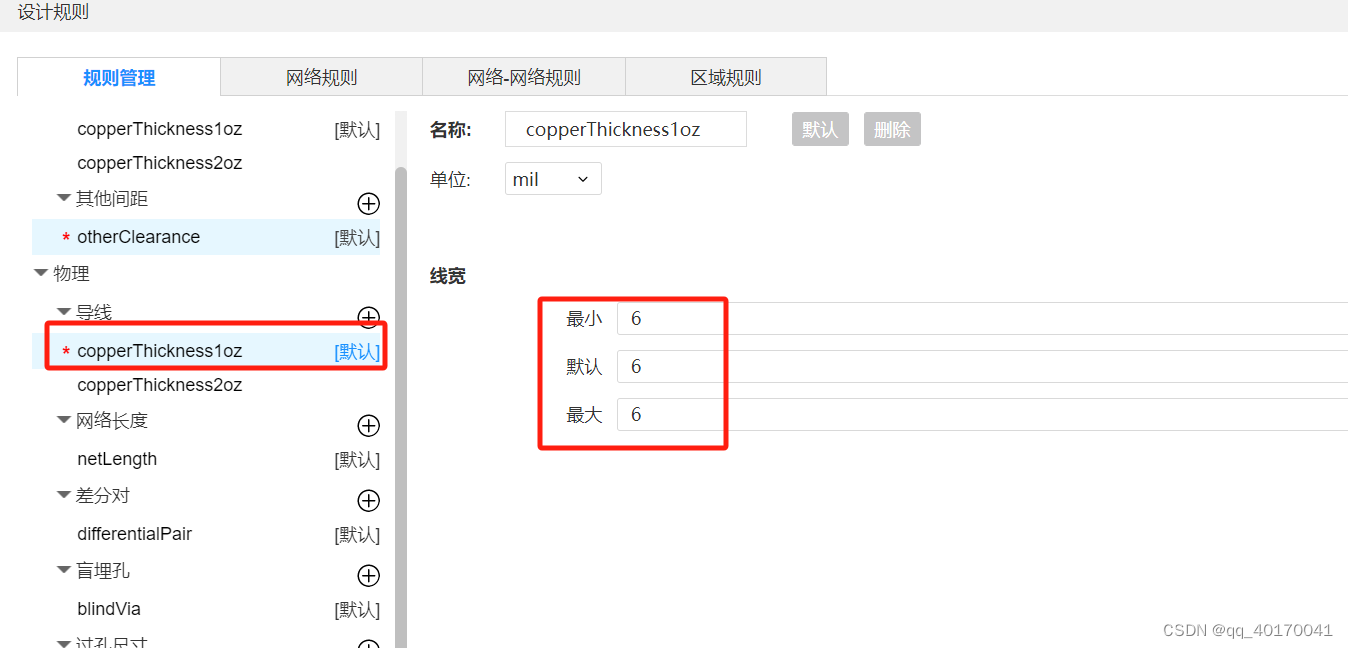

设置信号线为6mil线宽在这里插入图片描述设置电源线为默认30mil线宽
(1)新增规则,命名为pwr代表电源线规则
在这里插入图片描述在这里插入图片描述(2)将VCC、GND、5V、3V3这些都加入到pwr这个规则分组中

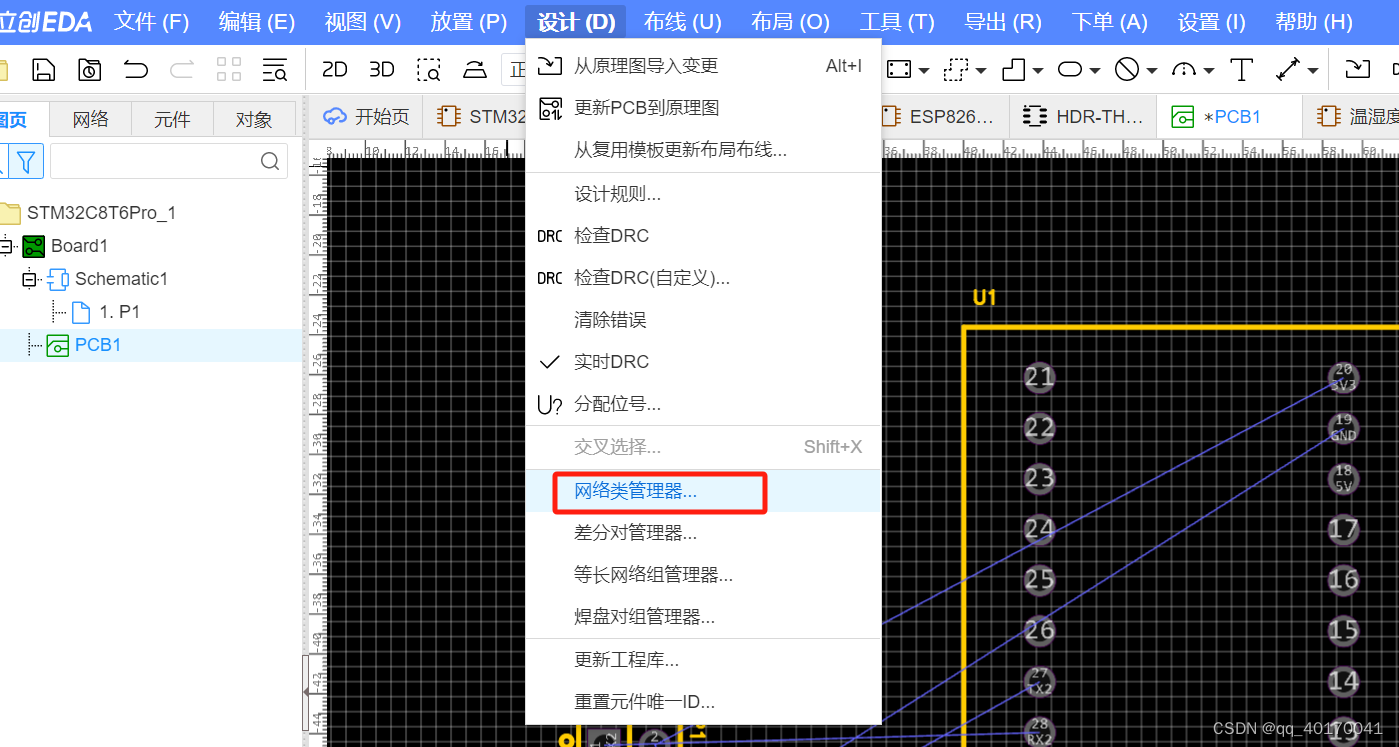

首先需要在设计中创建网络类管理器

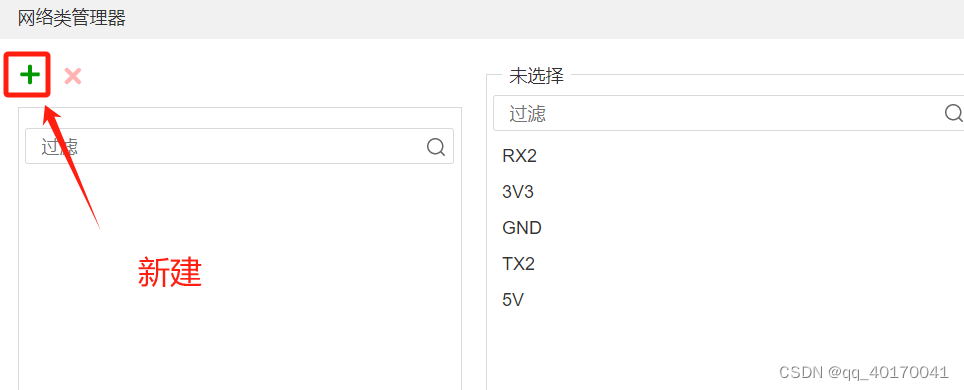

在这里插入图片描述点击绿色的加号进行添加
在这里插入图片描述

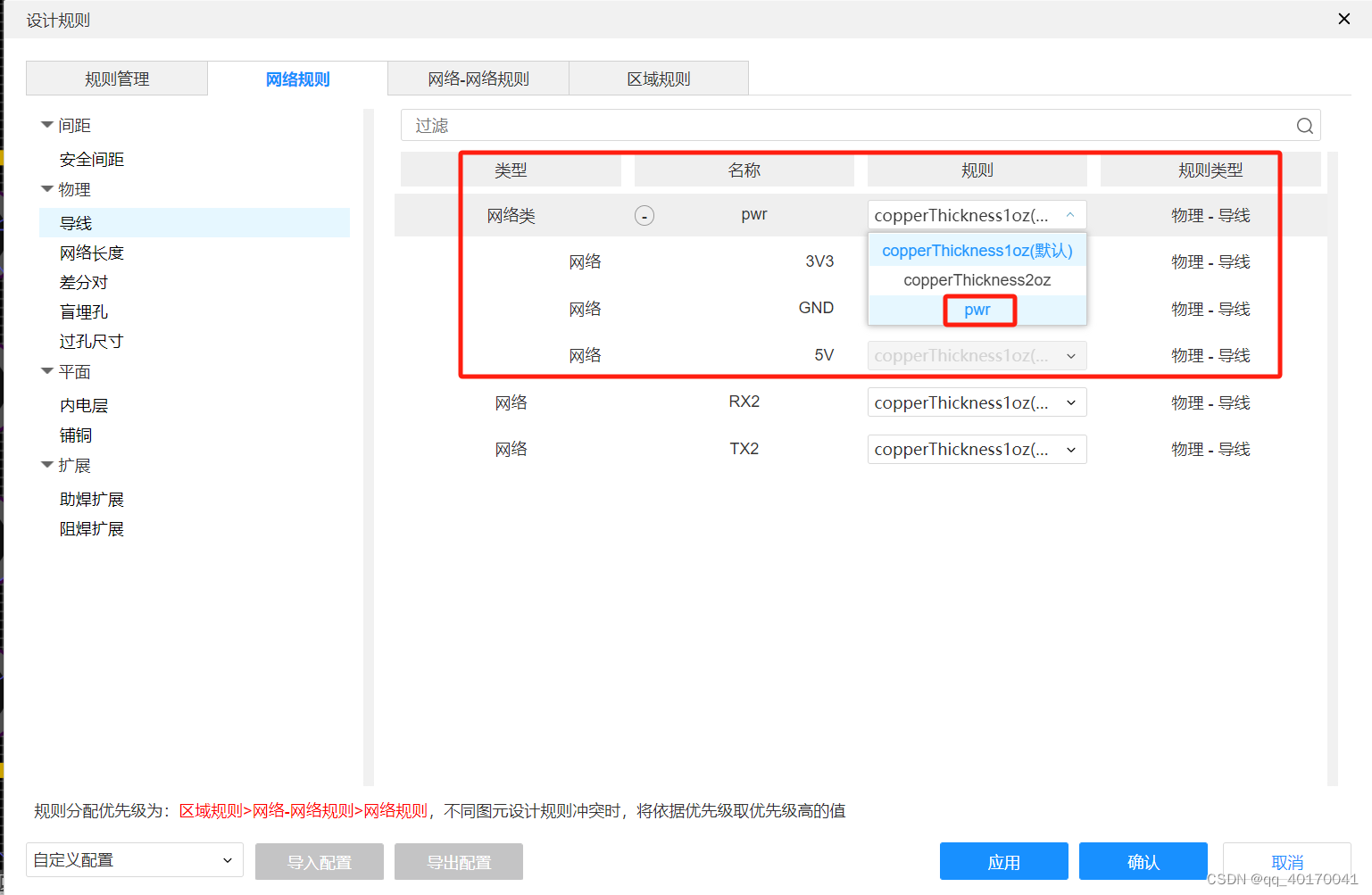

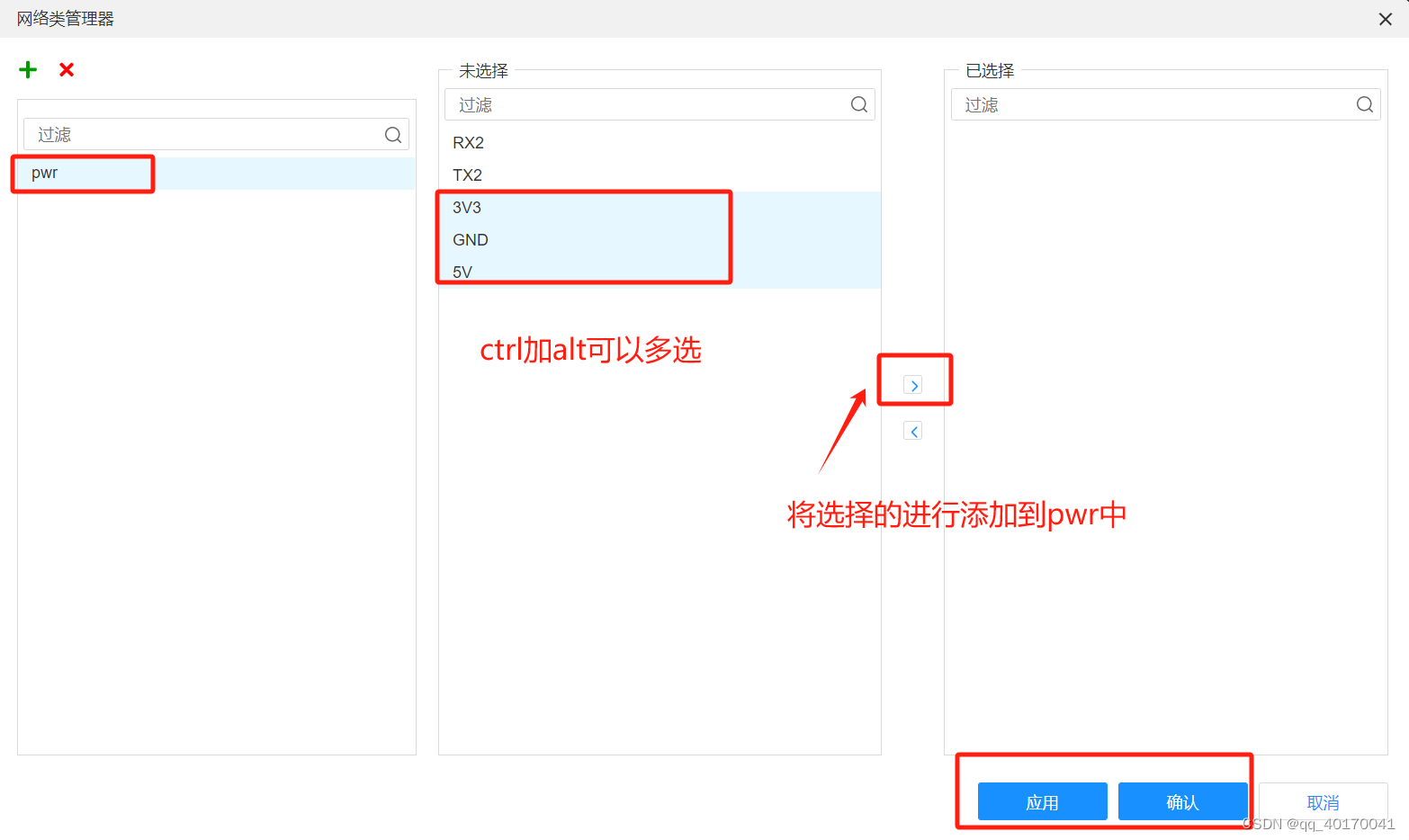

在未选择栏中选中想要添加到分组的类,点击画面中的右移转到已选择栏,然后点击确定,此时就创建好了这个网络类的组(这里将3v3,5V还有VCC放在了一起,取了个类的名字叫pwr)在这里插入图片描述在设计规则中将pwr组的类设置为pwr属性

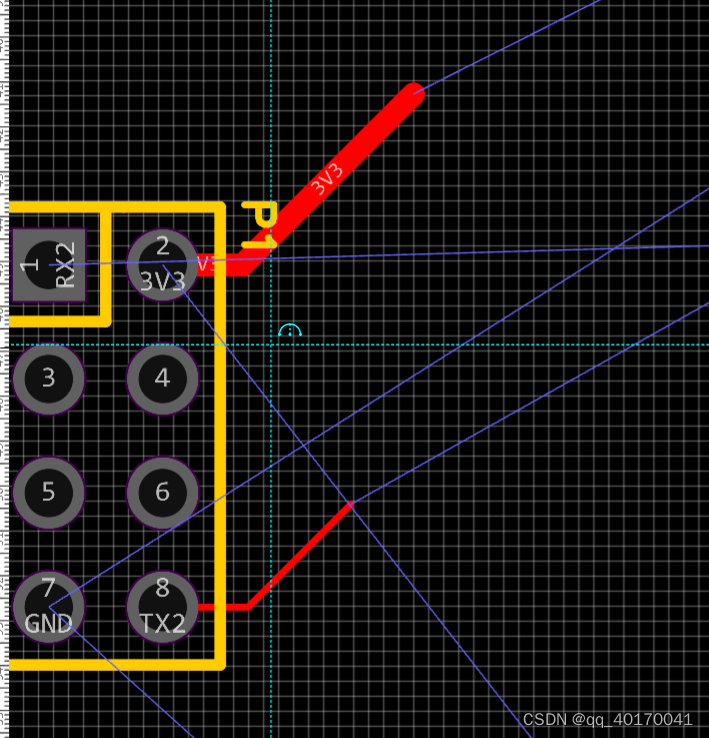

在这里插入图片描述画图时就会发现线宽变化了
在这里插入图片描述3、差分信号线设置

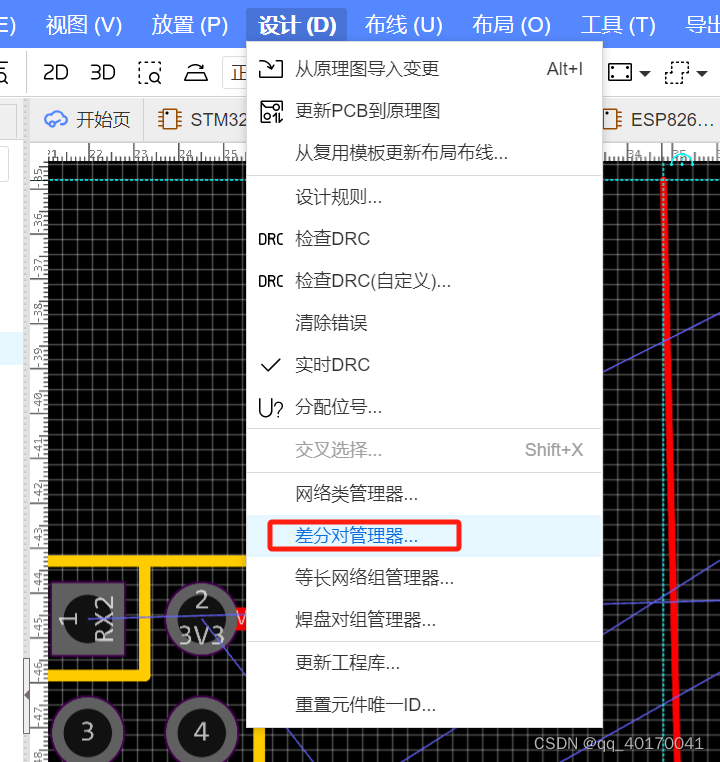

设计中打开差分对管理器
在这里插入图片描述选择差分对的网络

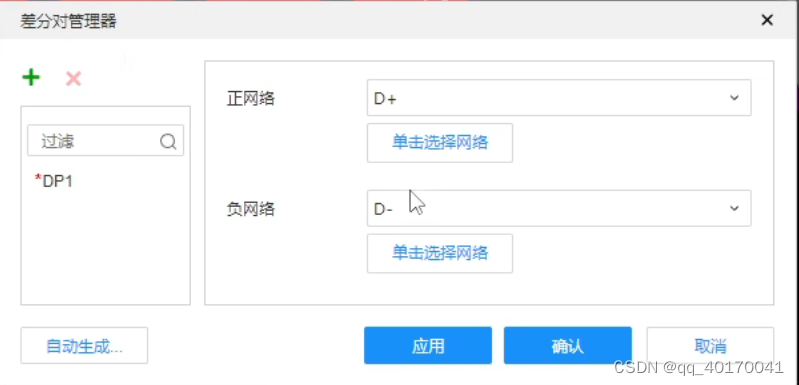

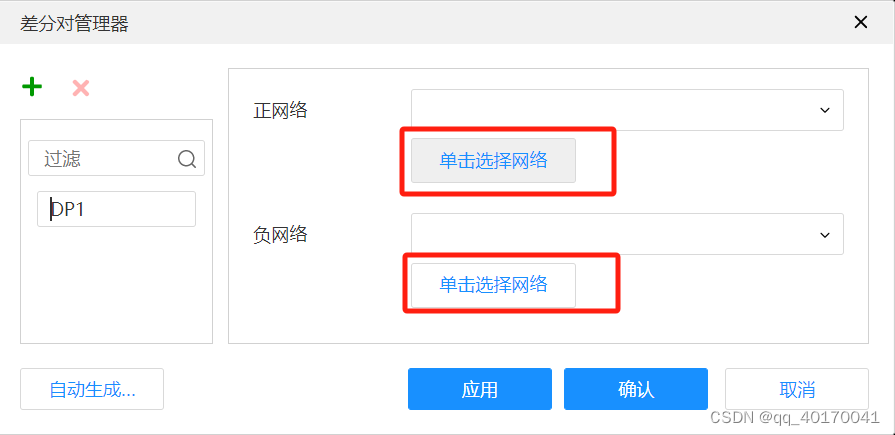

在这里插入图片描述分别选择USB的两个引脚D+和D-
在这里插入图片描述

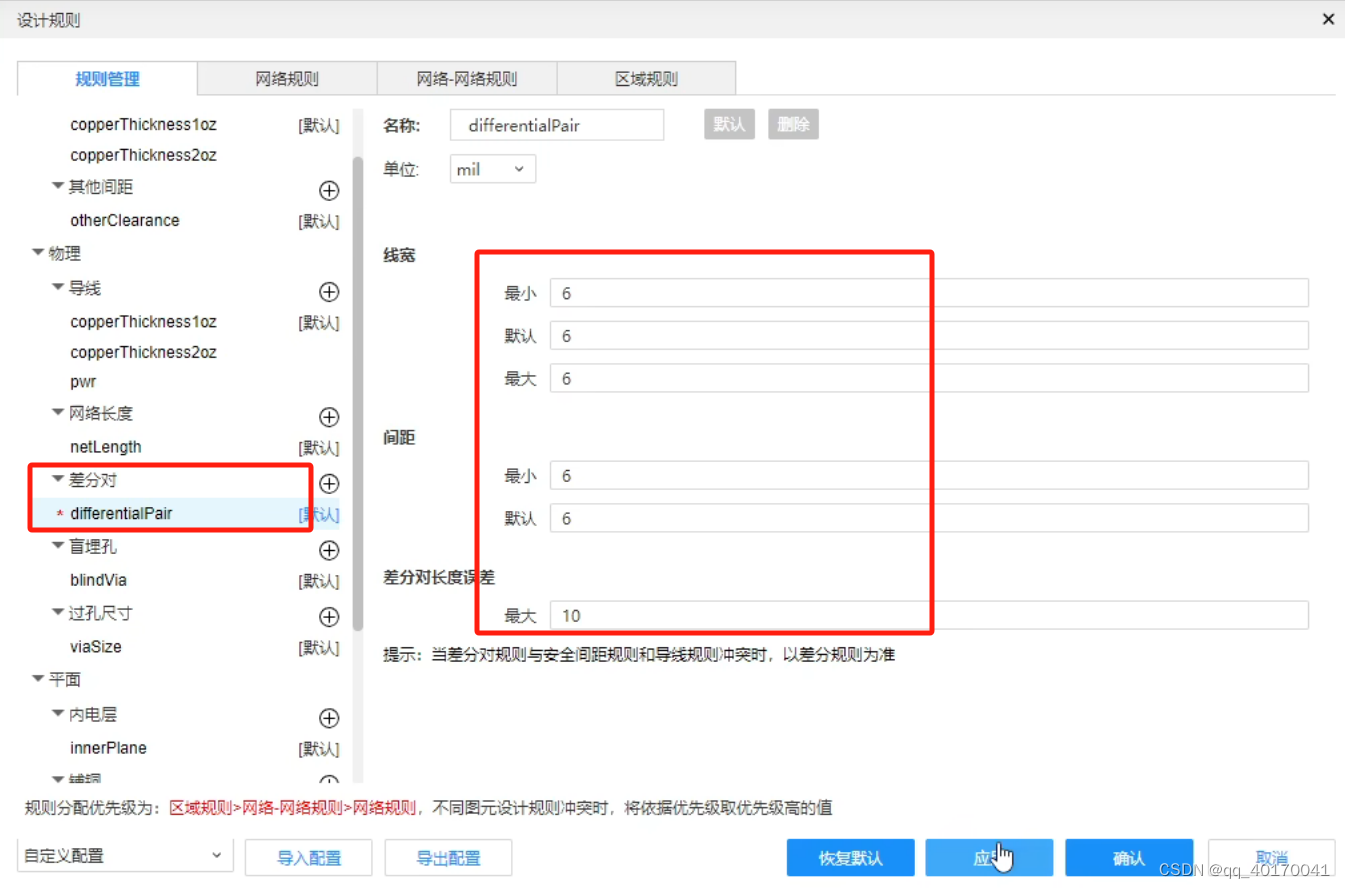

回到设计规则设置差分对的规则在这里插入图片描述

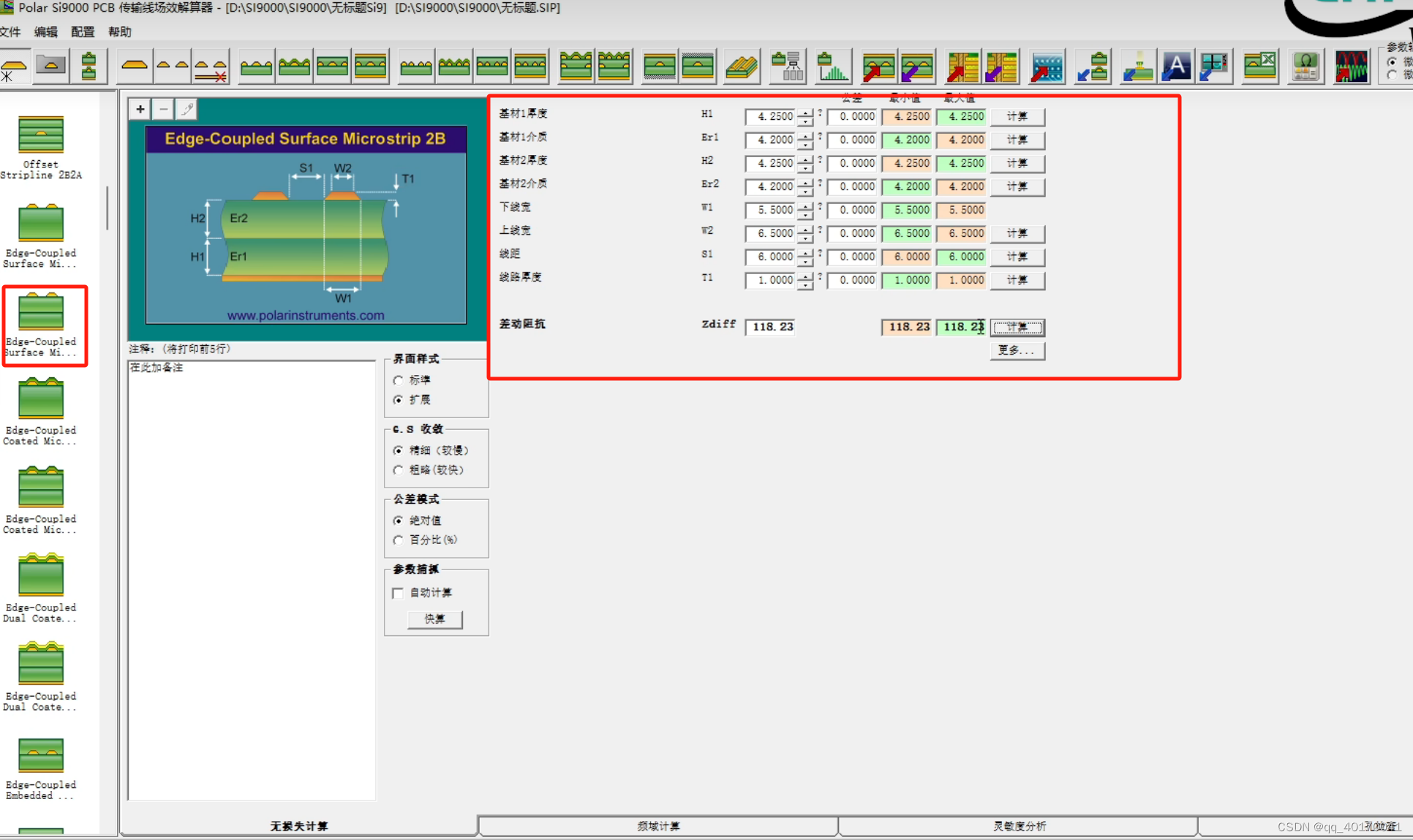

4、高速板需要测量阻抗,这时细的导线阻抗可能不能满足,所以设计时需要先计算阻抗,软件叫si9000
在这里插入图片描述

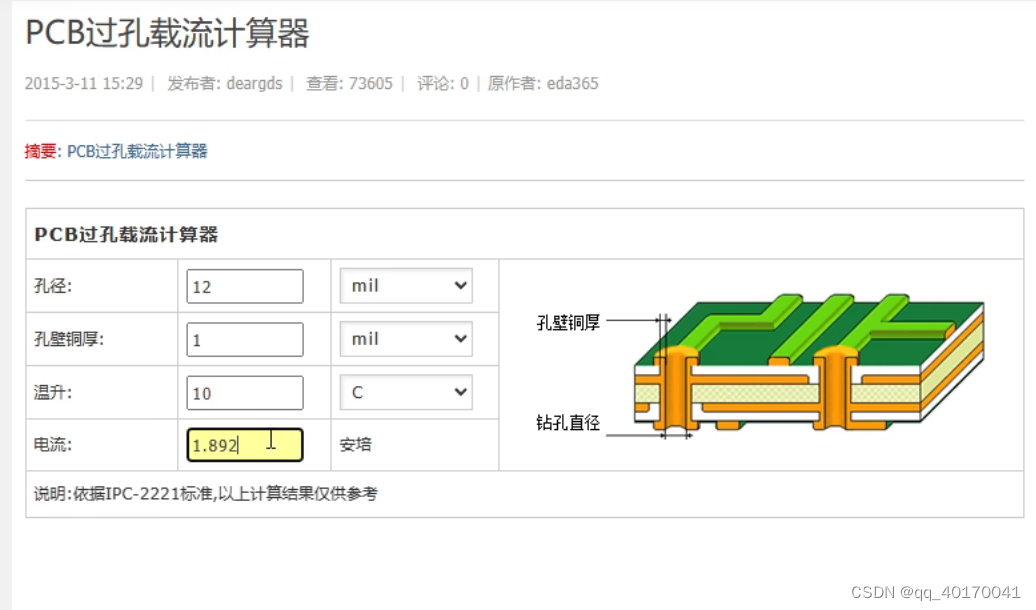

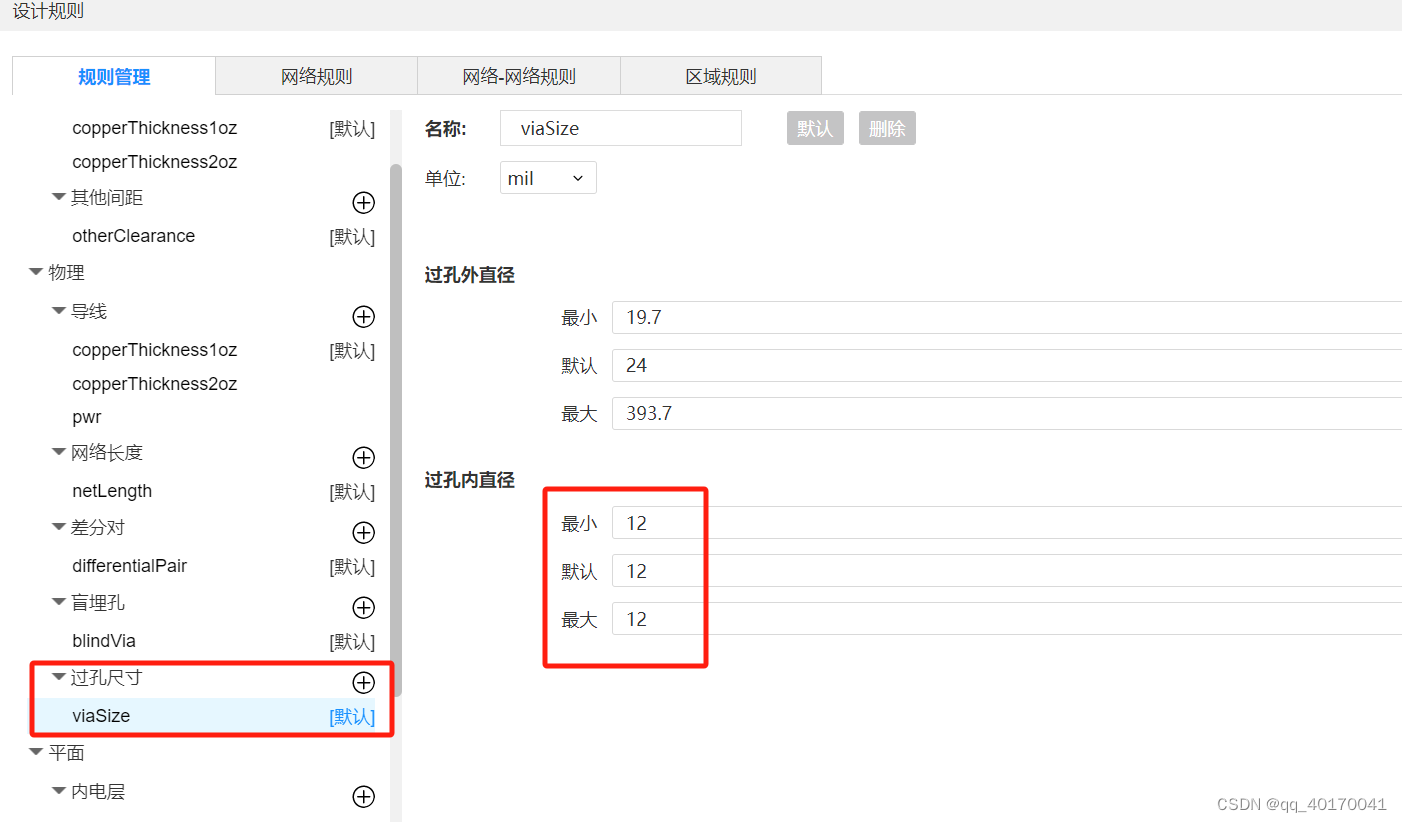

在这里插入图片描述5、过孔尺寸,也需要看载流能力

在这里插入图片描述在这里插入图片描述
