硬件24、嘉立创EDA丝印的优化和调整、字体修改

已于 2024-11-07 16:52:30 修改
阅读量8.6k 收藏 19
点赞数 9
分类专栏： 硬件 文章标签： 硬件
于 2024-04-26 16:58:17 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_40170041/article/details/138223648
版权
本文介绍了如何在电子设计自动化软件中批量调整丝印的属性，包括设置元件位置、修改线宽和高度，以及解决铺铜后选中丝印困难时的技巧，即通过筛选器只选择元件属性进行操作。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、调整全部丝印的属性

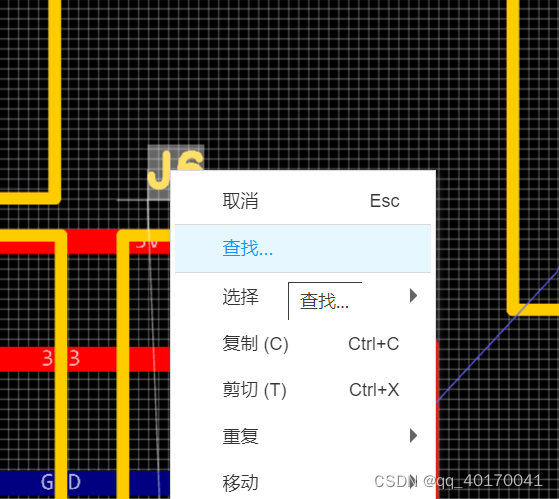

先选中一个丝印，然后右键点击它，选择查找，然后选择查找全部
在这里插入图片描述

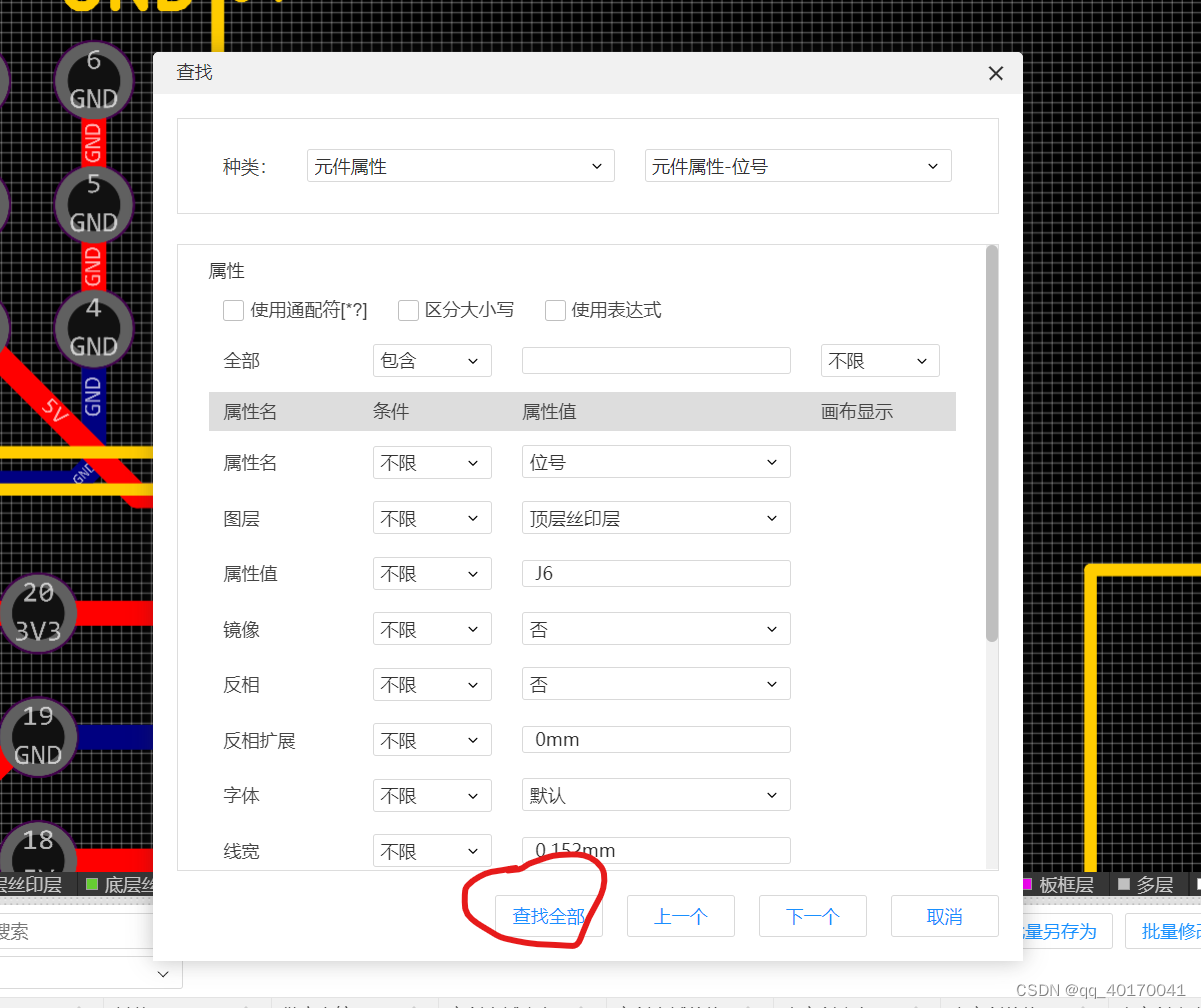

选择查找全部

在这里插入图片描述

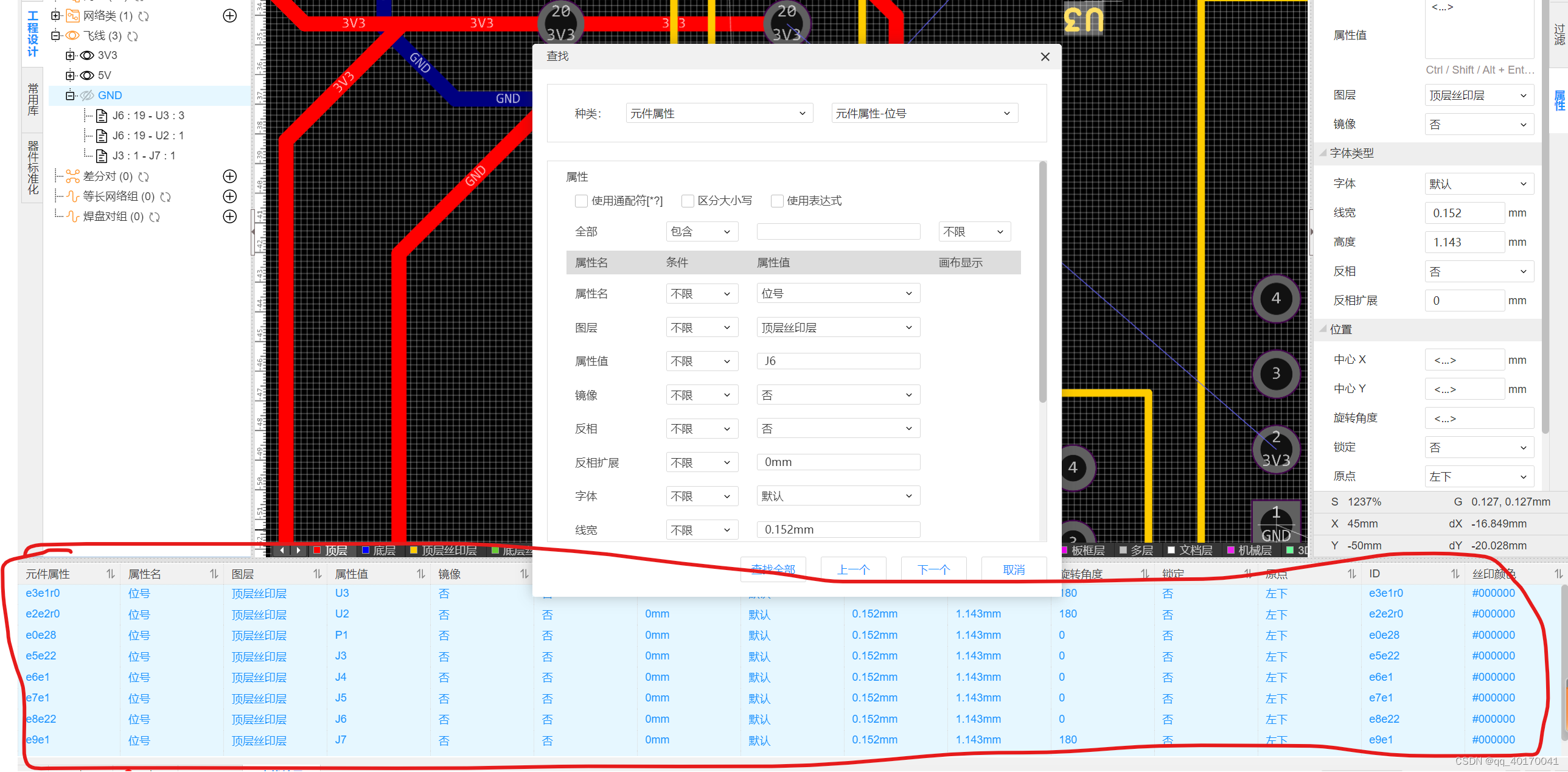

在这里插入图片描述这个时候在右侧就可以修改全部的位号丝印的属性了

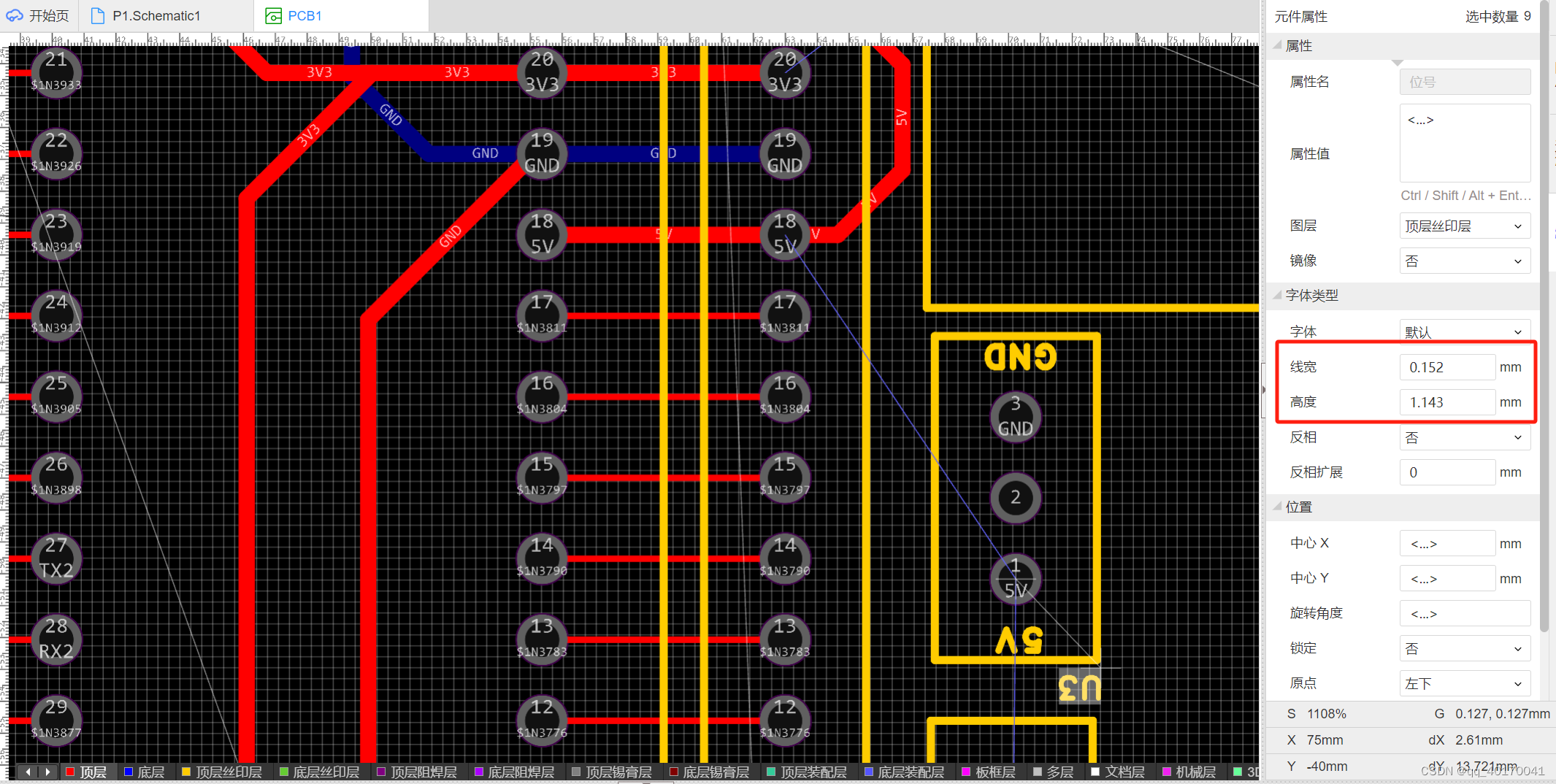

在这里插入图片描述这里会将全部的位号丝印的字体大小改为5了

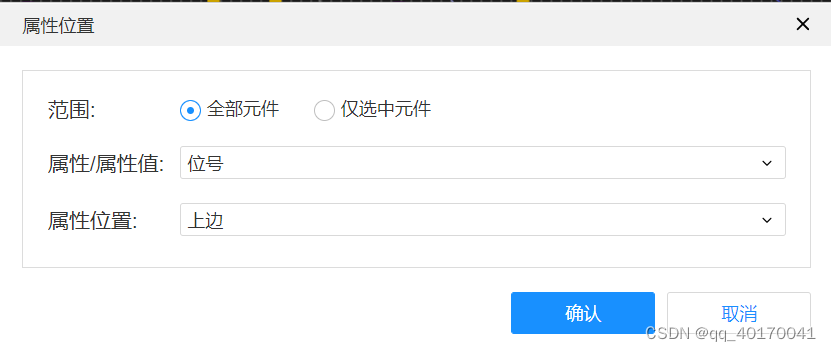

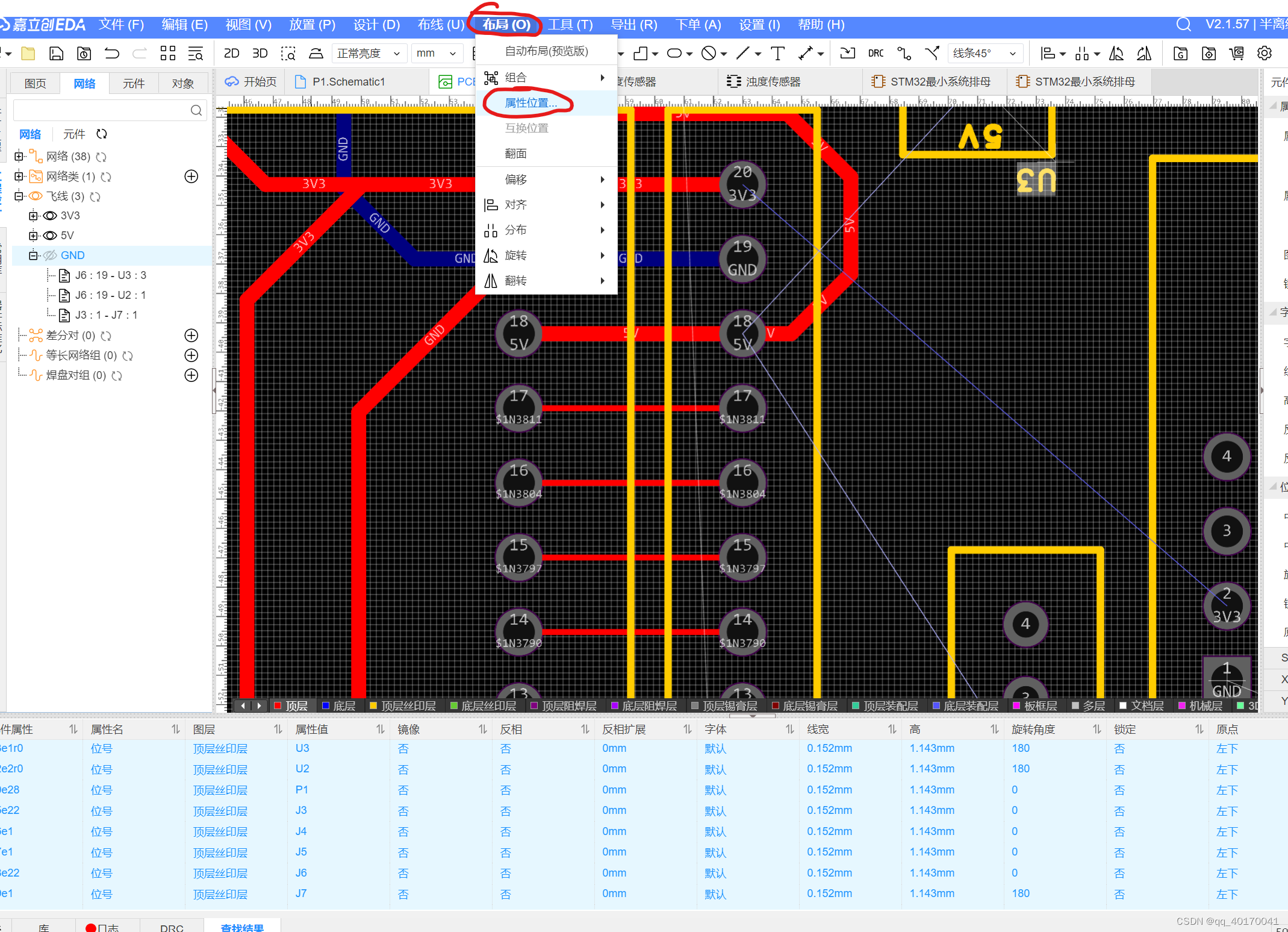

这个时候可以设置所有丝印在元件的位置了，布局-》属性位置，位号，属性位置设置为上边，这时丝印就会设置在元器件的上方位置
在这里插入图片描述在这里插入图片描述

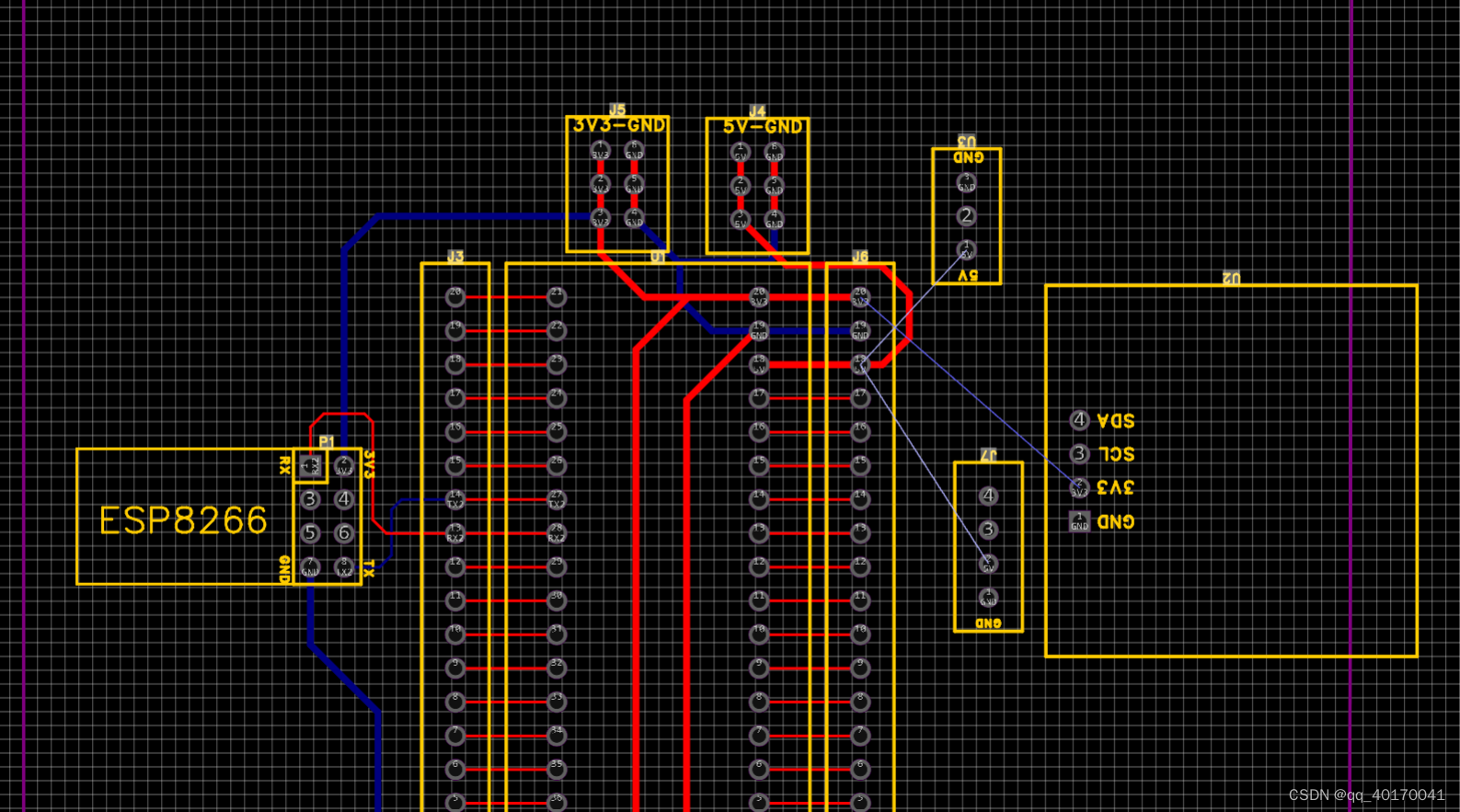

可以看到丝印都出现在了元器件的上边在这里插入图片描述
然后修改全部的丝印的属性（线宽、高度这些）

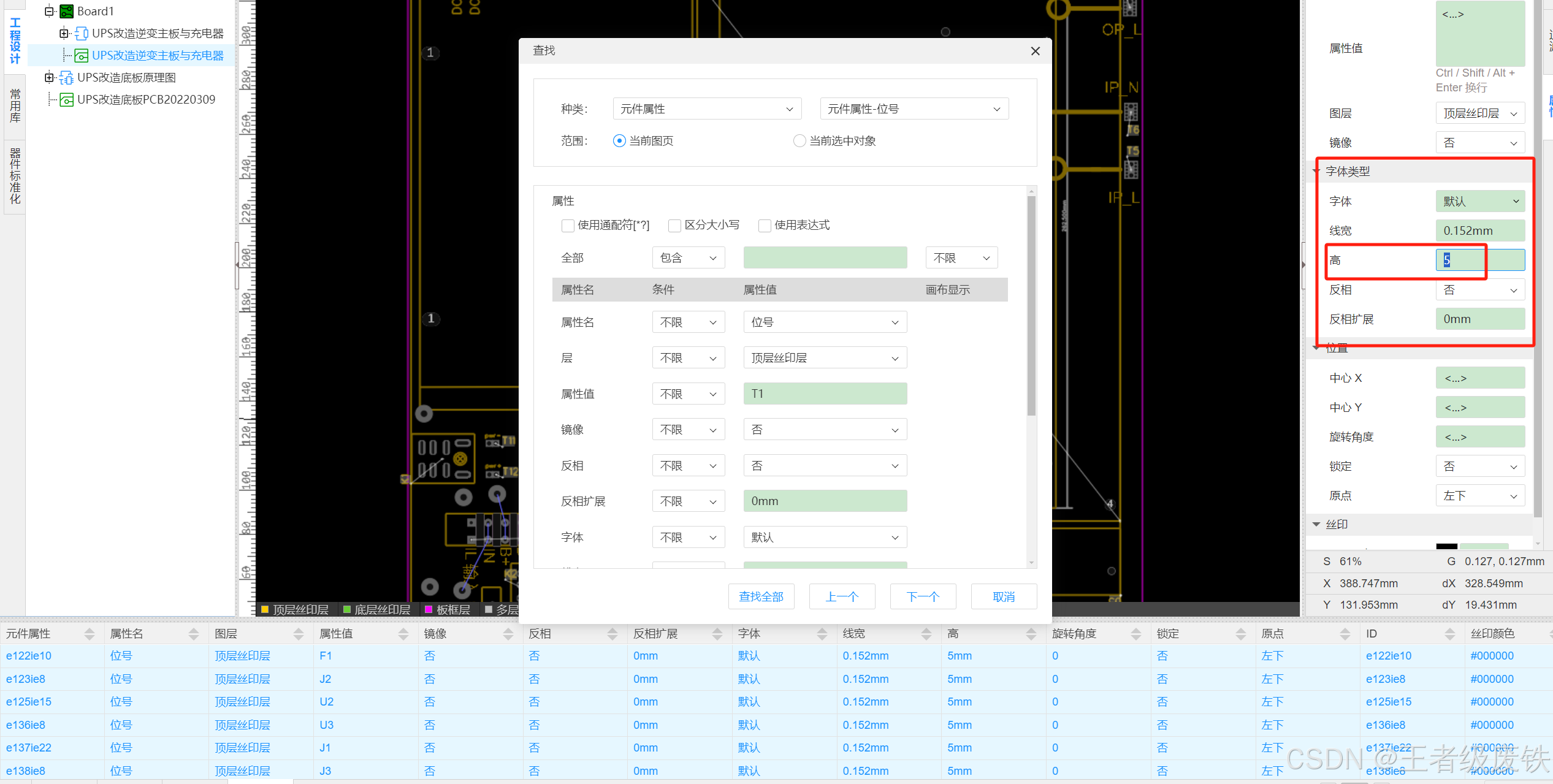

依然还是前面的选中一个丝印，然后右键选择查找，然后在弹出的界面选择查找全部，然后在右侧属性部分修改线宽和高度
在这里插入图片描述
这样所有的丝印都会设置为这个属性，如果单独的一个丝印需要修改可以直接选择这个丝印去修改
如果铺铜后去调整丝印的时候，发现选不中丝印的问题，就去过滤中设置，将铺铜、导线等属性屏蔽掉，只选择元件属性选项，这个时候可以看到只能选中丝印了
