官方给的程序一直卡在while循环那边
void lcd_chkstatus(void)
{
unsigned char busy;
do
{
EPD_W21_WriteCMD(0x71);
busy = isEPD_W21_BUSY;
busy =!(busy & 0x01);
}
while(busy);
delay_xms(200);
}
总共尝试了三种方法:
一、用示波器看了下自己的程序时序,跟官方提供的开发板时序对照了下,把延时的时间都调的基本差不多了。但是问题还没解决。
二、从板子开始找问题,测试了显示屏的电压,竟然发现有接线错误。通过飞线改过来了(第一次打板,问题不大~)。试了下还是不行,最后是把FPC座子重新焊接了一遍才行了。不容易啊~
三、附带上官方给的以下几种找问题的思路。
1)SPI串口通讯失败,IC没有正常工作,这时的BUSY引脚是始终处于低电平状态。
2)电子纸供电电压偏低,导致IC没有正常工作。
3)电子纸FPC插反,一般是金手指朝上插接,导致IC没有正常工作。
4)电子纸驱动程序错误,一般电子纸IC分SSD系列和UC系列,这两款IC的BUSY状态是反的。

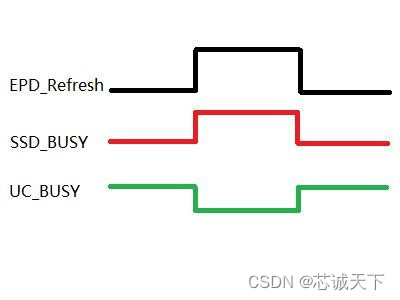

5)BUSY引脚未正常接入电路,导致MCU一直判断BUSY为忙状态。以下是BUSY引脚在电子纸刷新的时候的时序图
