riscv jal jalr aupic j jr ret call tail

  1. jal register offset:效果是register=old_PC+4(调用函数后再返回需要这个信息),new_PC=old_PC+offset*2(我猜应该指令最小是16位,所以2byte对齐,20位offset可以跳±1M空间)

  2. j lable:伪指令,就是把register设置为x0,x0永远是0,再也返回不了当前函数了,应该是启动文件用一下。我觉得实际汇编器会根据lable地址自动转换为jal x0 (lable-old_PC)/2

  3. jalr register1 offset(register2):效果是register1= old_PC+4,new_PC=(register2+offset)&32’hffff_fffe

  4. auipc register offset:效果是register[31:12] = offset+PC[31:12],register[11:0] = PC[11:0]

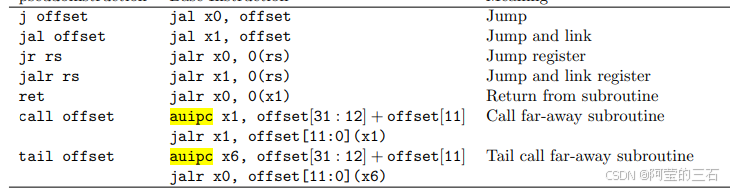

jal和jalr,aupic看懂了,那下面的伪指令就很直观了。
在这里插入图片描述
jal只能跳当前PC上下1M范围。
jalr是另一个寄存器+offset,所以可以跳任意地址。
地址是32位的,一个指令存不下。所以先用auipc存高20位到一个寄存器,再用jalr取低12位offset,就可以跳任意位置了。
