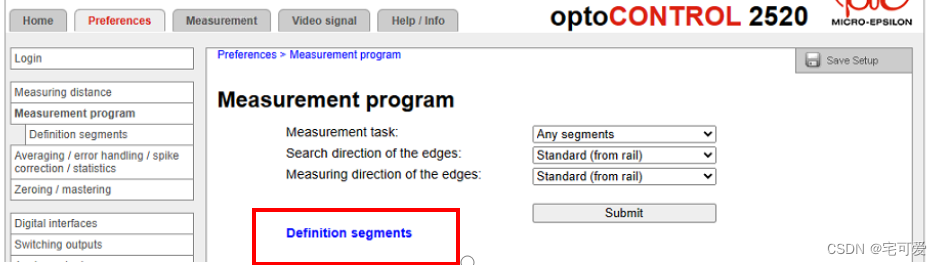

1.设置测量模式。如多根直径,随后设置识别的字段。

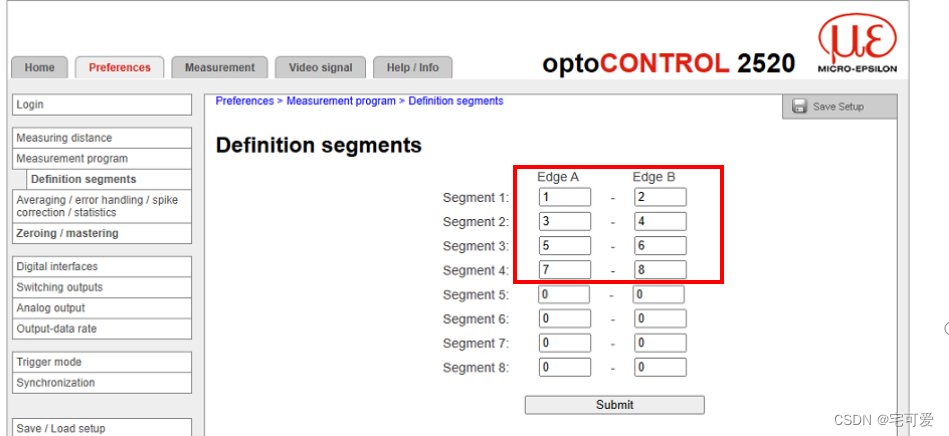

2.设置字段的边缘位置序号
3.设置识别的边缘

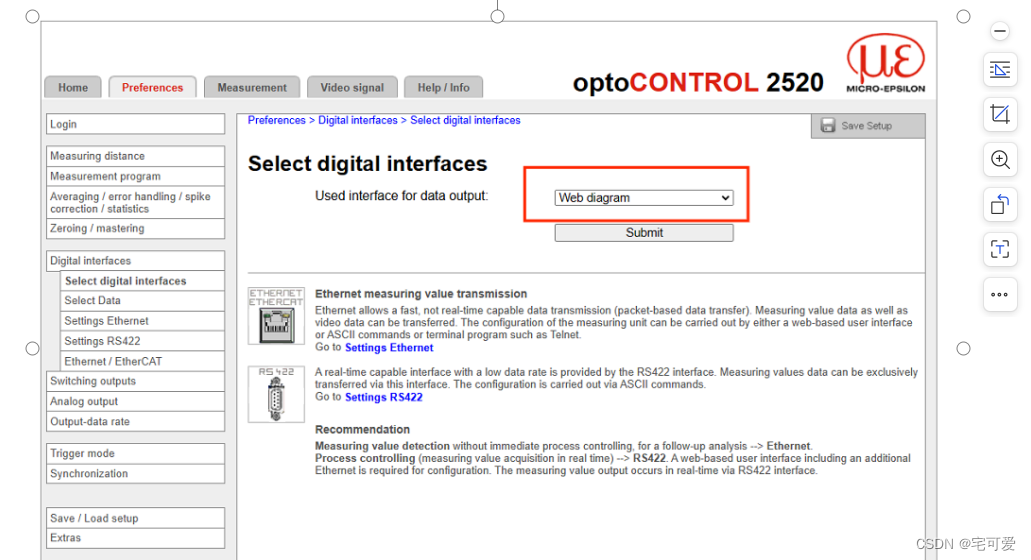

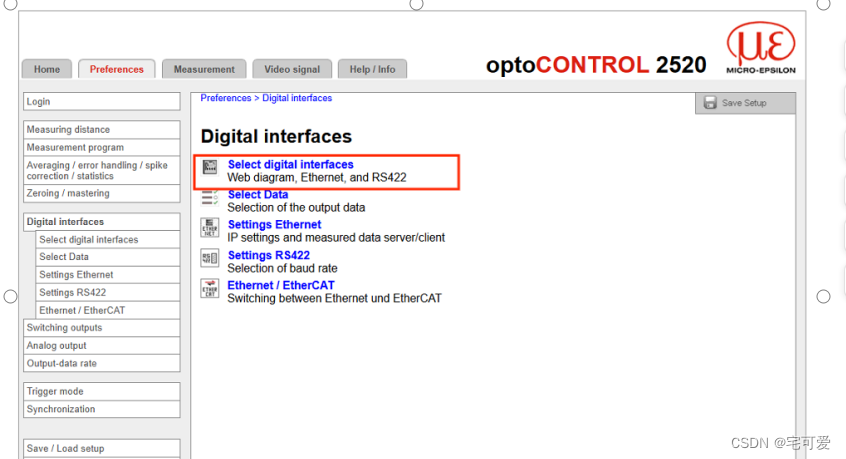

4.设置通讯方式
下图选择第二项,选择后单击提交,再保存。
不然软件读不到数。

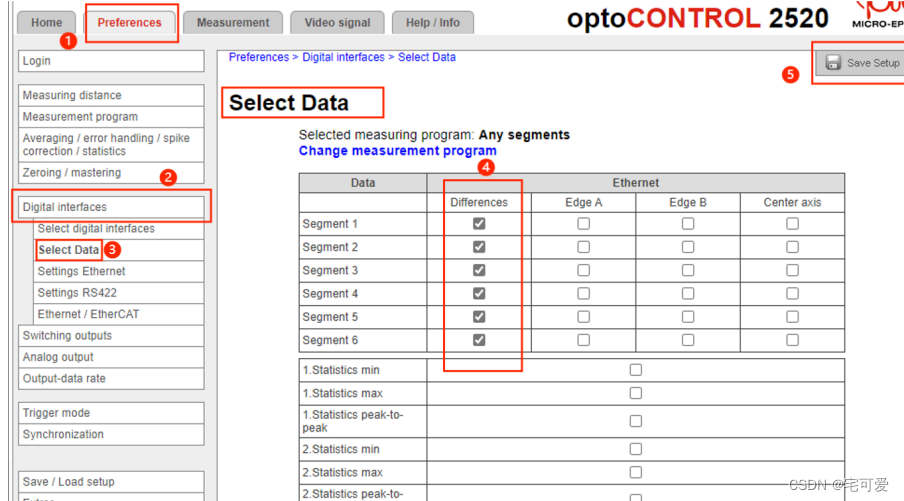

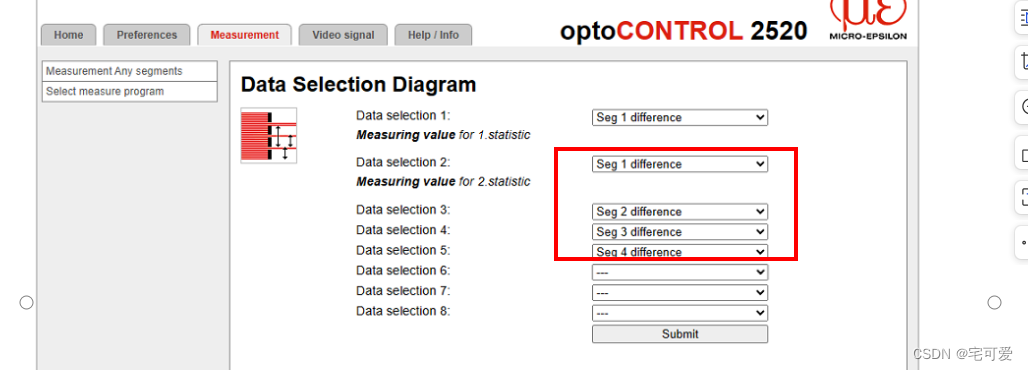

5.设置输出数值
有几个选几个,不要多选,不然和软件读数的顺序逻辑会冲突,结果就不对。

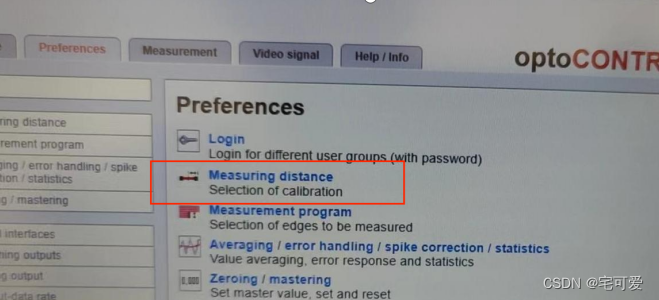

6.设置测量距离

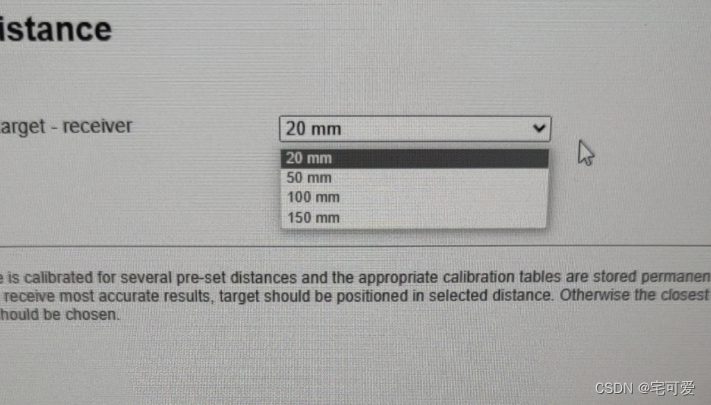

有四个选项,默认20mm,指被测物到接收端的距离。选择不同选项后保存,会自动校准。

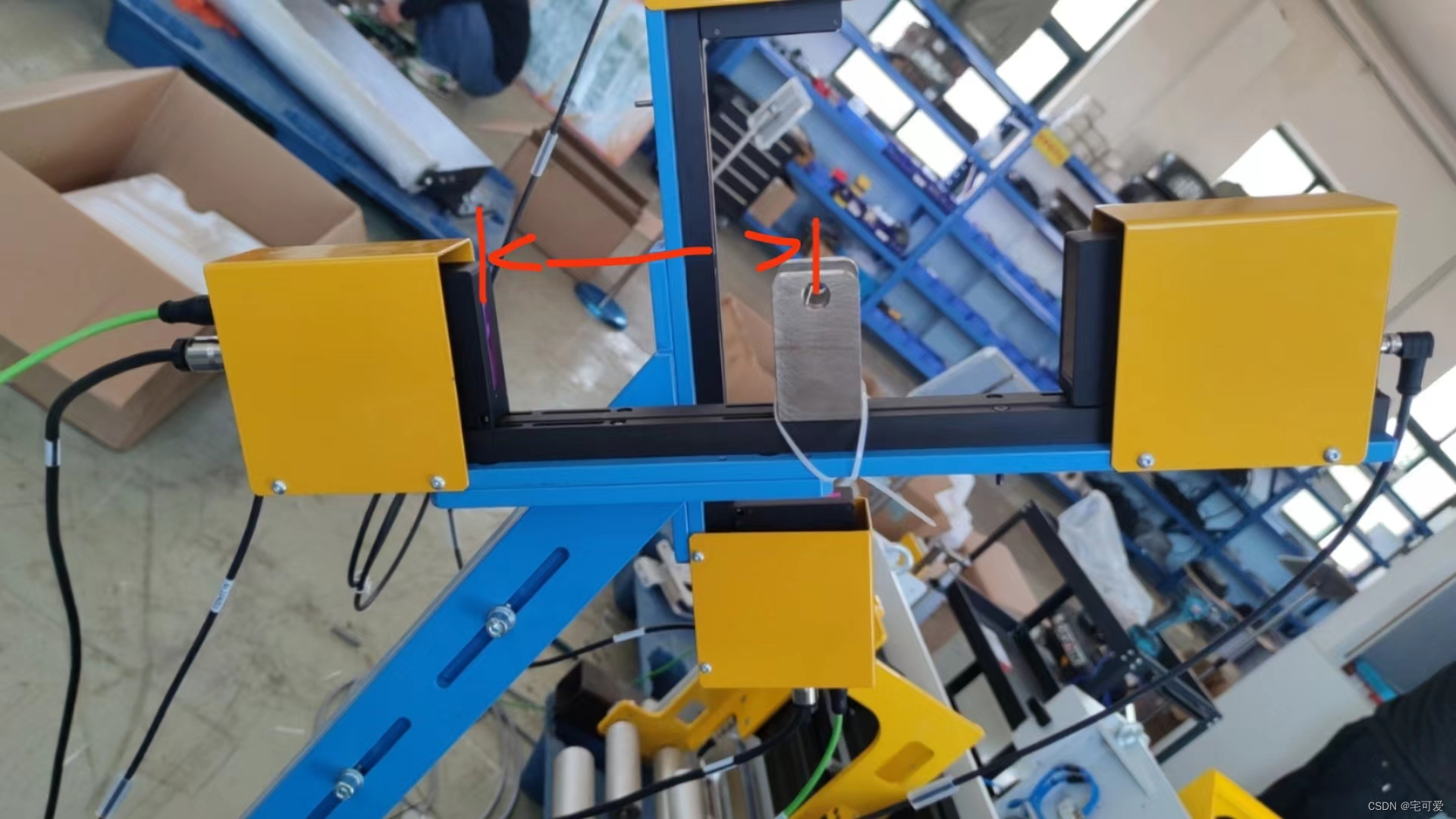

距离指的是
7.再次校准

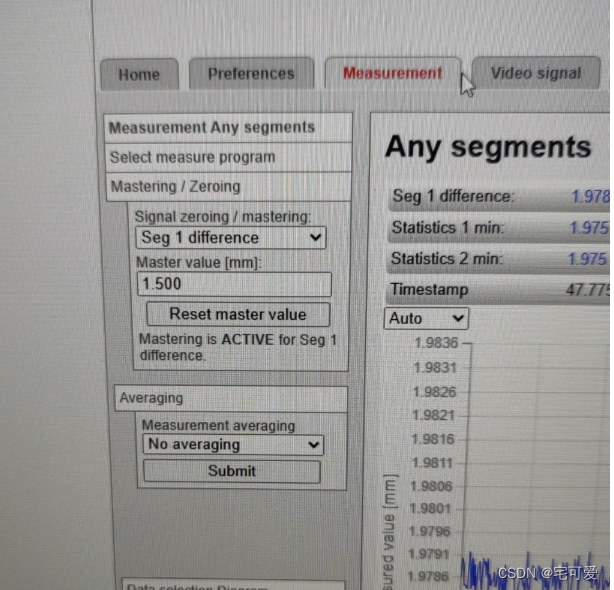

使用标准块,在master value处设置使用的标准块的直径,并保存,会再次校准。

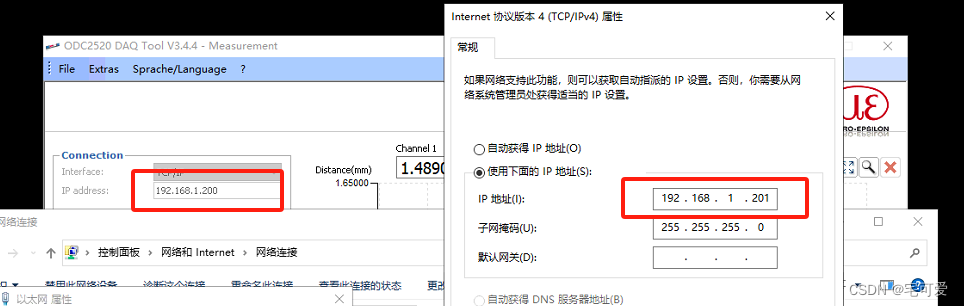

8.传感器IP与本地网口IP设置为同一网段
