Zigbee智能家居数据中心：微信小程序实时掌控家居传感器信息

摘要： 本文将介绍如何构建一个基于Zigbee和微信小程序的智能家居网关，实现对家居传感器数据的采集、汇总和展示。用户可通过微信小程序实时查看家中温湿度、光照等环境数据，为智能家居系统提供数据支撑。

关键词： Zigbee，网关，微信小程序，传感器，智能家居，物联网

一、系统架构

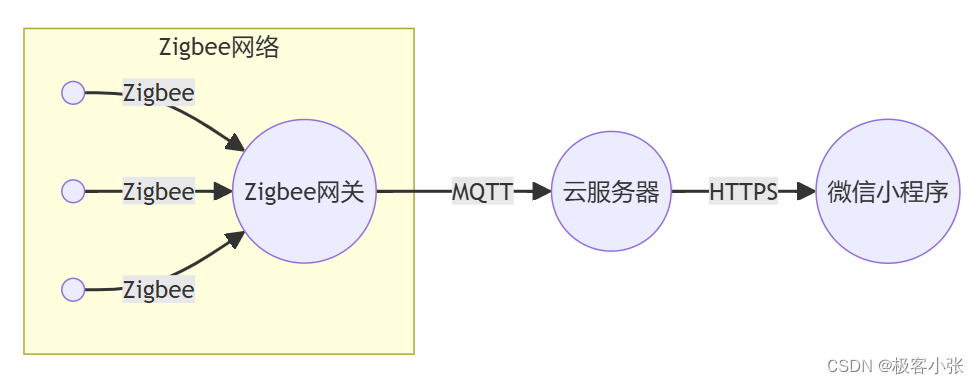

本系统采用星型网络拓扑，由Zigbee网关、Zigbee传感器节点和微信小程序客户端三部分构成：

• Zigbee传感器节点： 负责采集环境数据 (例如温湿度、光照等)，并将数据发送至Zigbee网关。
• Zigbee网关： 作为网络中心节点，负责接收、解析和汇总来自各个传感器节点的数据，并通过MQTT协议将数据上传至云端服务器。
• 微信小程序客户端： 用户通过微信小程序连接云端服务器，实时查看传感器数据，实现对家居环境的远程监控。

二、硬件平台

• Zigbee 模块: CC2530、CC2652 等
• 微控制器: STM32、ESP32 等
• 传感器: DHT11 温湿度传感器、BH1750 光照传感器等

三、软件设计

3.1 Zigbee传感器节点

• 初始化 Zigbee 协议栈: 配置节点为终端设备 (End Device) 角色。
• 采集传感器数据: 周期性读取传感器数据。
• 发送数据至网关: 使用 Zigbee 点对点通信将数据发送至网关节点。

代码示例 (以Z-Stack为例):

// 定义数据结构
typedef struct {
  uint16 temp;
  uint16 humidity;
  uint16 light;
} SensorData;

// 发送传感器数据
void sendSensorData(SensorData* data) {
  AF_DataRequest(
    &gatewayAddr, // 网关短地址
    &sensorEp, // 传感器端点
    ZIGBEE_CLUSTER, // 集群ID
    sizeof(SensorData),
    (uint8 *)data,
    &transID, // 事务ID
    AF_DISCV_ROUTE,
    AF_DEFAULT_RADIUS
  );
}

// 主函数
void main() {
  // 初始化 Zigbee 协议栈
  // ...

  // 初始化传感器
  // ...
