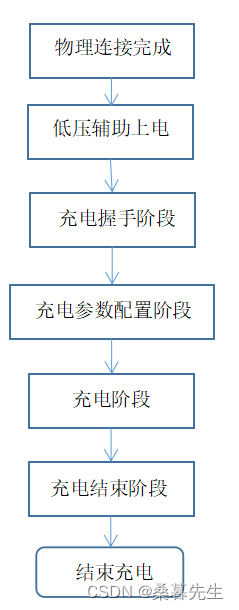

充电状态流程图(整机充电通讯部分)详解
1.物理连接:整车端BMS进行CC2连接确认,充电机端进行CC1连接确认;
2.低压辅助上电:用户插枪扫码或刷卡后,充电机将闭合K3,K4,提供12V电压信号(A+),用于唤醒BMS控制器;

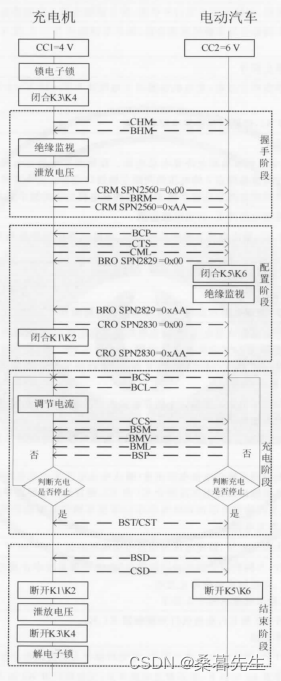

3.充电握手阶段
握手:(1)CHM(下发协议版本号);
(2)BHM(车辆端电池允许最大电压)。
辨识:(1)充电桩自检(绝缘检测),CRM(充电桩完成绝缘检并告知BMS);
(2)BRM(BMS收到消息后,发送给充电桩自身信息,例如:BMS通信协议的版本(V1.0/V1.1)、车辆电池类型、电池系统额定容量、电池系统额定电压、厂家信息、电池生产日期、电池充电次数、电池组产权标识、车辆识别码(VIN)、BMS软件版本号等);
(3)充电桩收到数据后,分析判断是否充电,充电即回复
CRM AA 。
4.参数配置&#x
