一、基本介绍

项目名:
基于单片机的智能书桌系统设计
基于单片机的多功能书桌系统设计
基于单片机的防近视书桌系统设计
基于单片机的矫正坐姿书桌系统设计

项目名:书桌
项目编号:mcuclub-jj-051
单片机类型:STC89C52
具体功能:
1、通过两个按键可以调节书桌高度(步进电机模拟)
2、通过超声波检测台灯到人的距离
3、通过光敏电阻检测光照值
4、当距离值小于设置最大值,则证明有人在台灯前,此时如果光照小于设置最大值,则打开灯光,在最大值和最小值之间,根据光照值自动调节光亮度,当小于设置最小值,则调整为最大亮度
5、当距离值小于设置最小值,则坐姿有问题,通过语音模块提醒“请注意坐姿”
6、当有人时,开始计时,计时达到设置时间,通过语音模块提醒“请注意休息”,且控制书桌下降
7、通过按键可设置各阈值,手动调节灯亮度、切换模式
8、通过显示屏显示测量值
扩展功能:通过蓝牙模块将测量数据发送到手机端,并可以控制光亮度以及模式切换、调节书桌高度

二、资 料总览

实物资料

请添加图片描述

仿真资料

请添加图片描述

三、51单片机部分资料展示

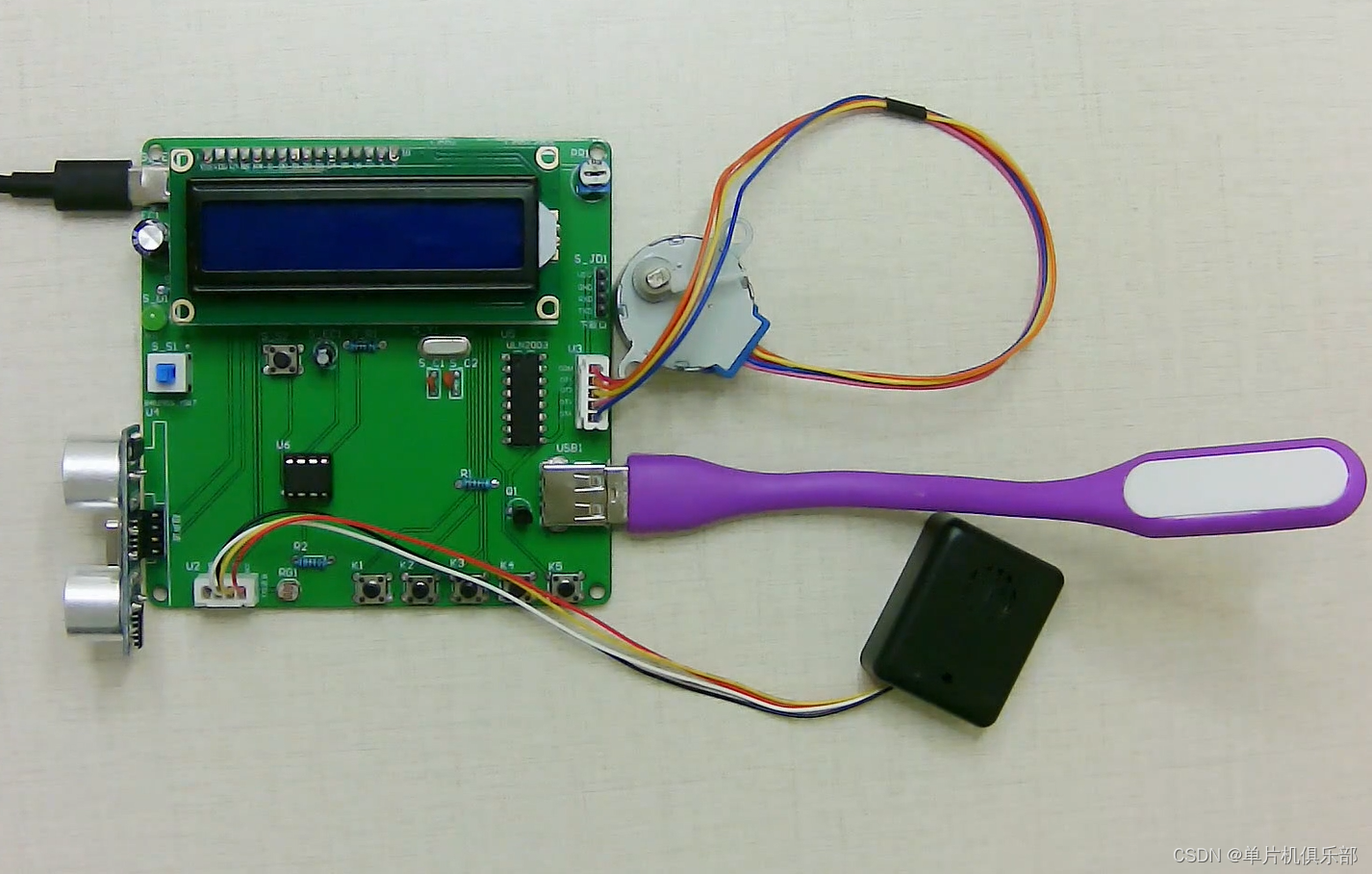

1、实物图展示

单片机型号:STC89C52
供电接口:TYPE-C
板子类型:PCB集成板,厚度1.2,两层板(上下层覆铜接地)
器件类型:元器件基本上为插针式,个别降压芯片会使用贴片式。
在这里插入图片描述

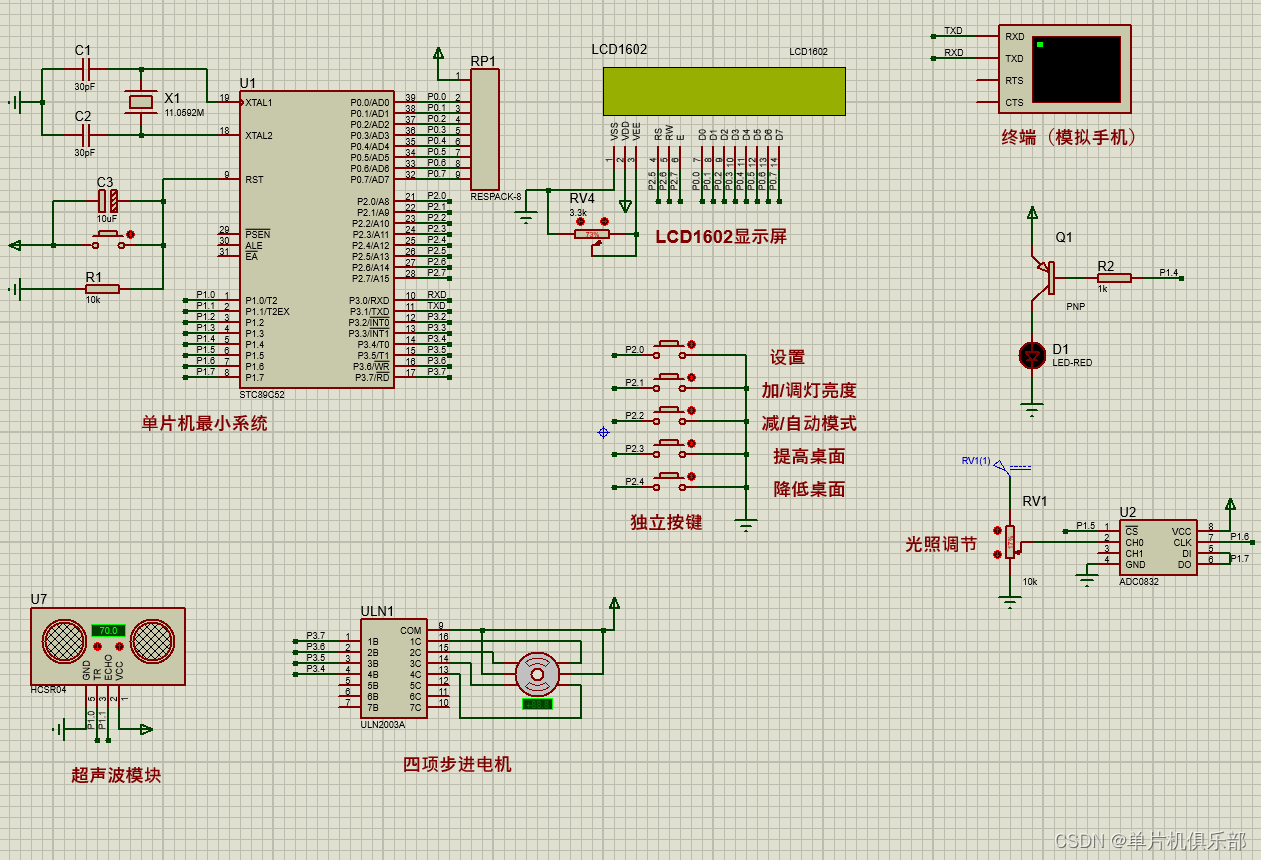

2、仿真图展示

仿真软件版本:proteus8.9
电路连线方式:网络标号连线方式
注意:部分实物元器件仿真中没有,仿真中会用其他工作原理相似的元件代替,这样可能导致实物程序和仿真程序不一样
在这里插入图片描述

3、原理图展示

软件版本:AD2013
电路连线方式:网络标号连线方式
注意:原理图只是画出了模块的引脚图,而并不是模块的内部结构图

在这里插入图片描述

4、PCB图展示

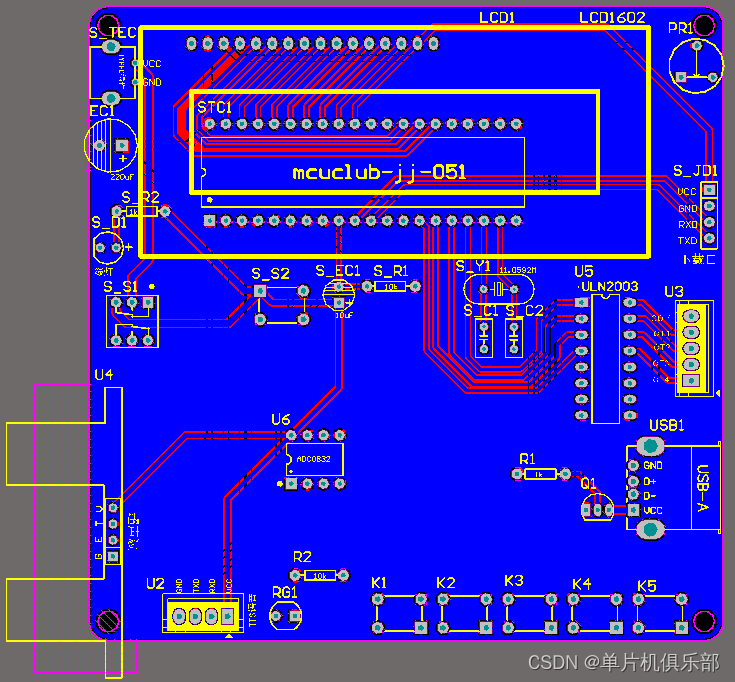

由原理图导出,中间有一个项目编号,隐藏在单片机底座下,插入单片机后不会看到。
两层板,上下覆铜接地。
在这里插入图片描述

四、32单片机部分资料展示

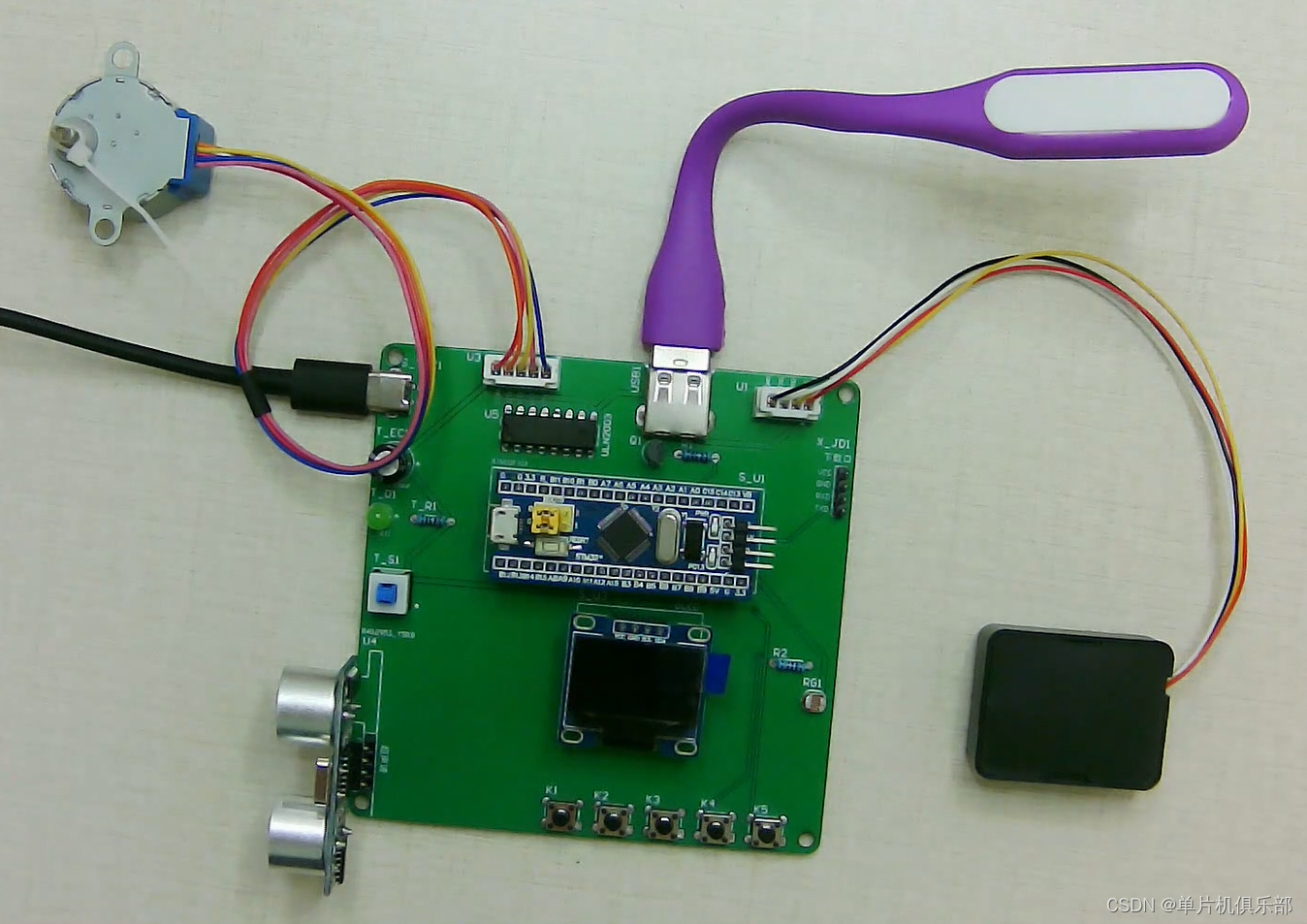

1、实物图展示

单片机型号:STM32F103C8T6
供电接口:TYPE-C
板子类型:PCB集成板,厚度1.2,两层板(上下层覆铜接地)
器件类型:元器件基本上为插针式,个别降压芯片会使用贴片式。

在这里插入图片描述

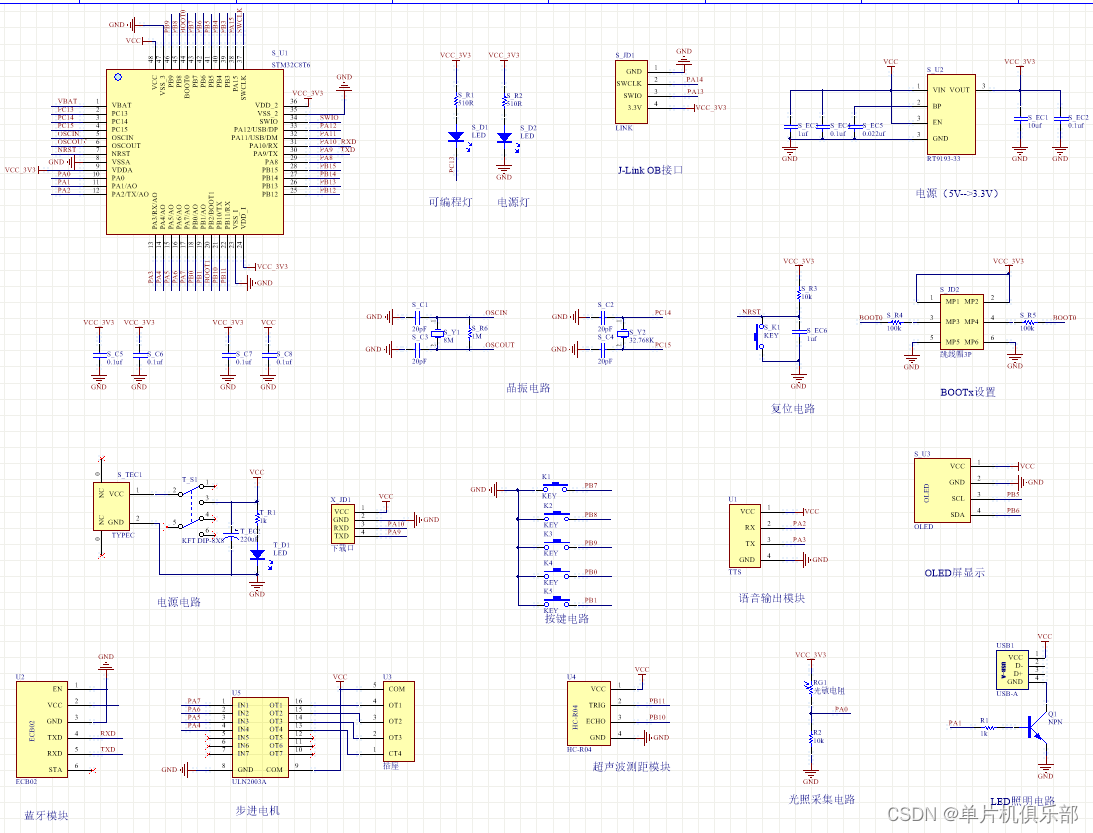

2、原理图展示

软件版本:AD2013
电路连线方式:网络标号连线方式
注意:原理图只是画出了模块的引脚图,而并不是模块的内部结构原理图
在这里插入图片描述

3、PCB图展示

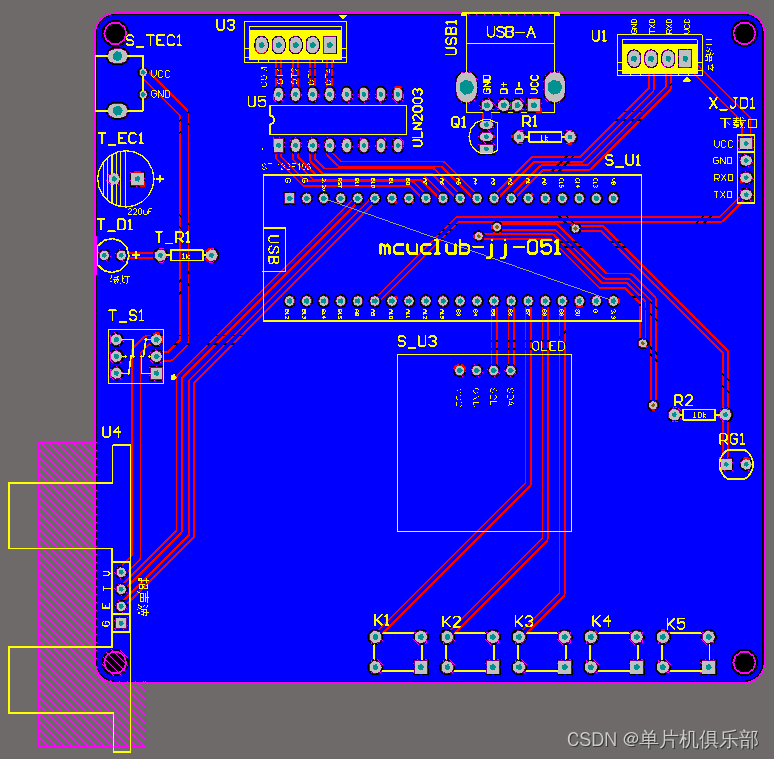

由原理图导出,中间有一个项目编号,隐藏在单片机底座下,插入单片机后不会看到。
两层板,上下覆铜接地。
在这里插入图片描述

五、系统框图

绘制软件:VISIO
在这里插入图片描述

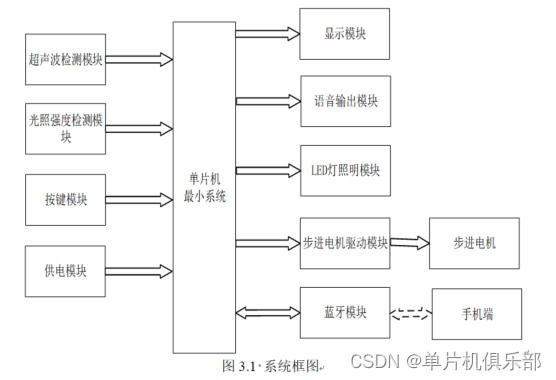

本设计以单片机为核心控制器,加上其他模块一起组成此次设计书桌的整个系统,其中包括中控部分、输入部分和输出部分。中控部分采用了单片机控制器,其主要作用是获取输入部分的数据,经过内部处理,逻辑判断,最终控制输出部分。输入由四部分组成,第一部分是超声波检测模块,通过该模块检测用户距离书桌的距离;第二部分是光照强度检测模块,通过该模块可以检测当前环境的光照强度;第三部分是按键模块,通过该模块可以切换界面,手动控制灯光亮度、距离大小、光照值大小、定时时间、书桌高度等;输入由三部分组成,第一部分是显示模块,通过该模块可以显示距离值、光照值、书桌高度等信息;第二部分是语音输出模块,检测到用户距离桌子较近,定时看书时间到达,语音提醒;第三部分是LED灯照明模块,通过对当前光照强度的检测,控制LED灯进行不同的照明;第四部分是步进电机驱动模块控制步进电机,控制书桌的上升的下降。除此之外,蓝牙模块既作为输入又作为输出,蓝牙模块和手机进行连接,可以将监测的数据传输到用户手机端,用户也可以通过手机端发送指令控制继电器的工作及其模式的切换。具体系统框图如图3.1所示。

六、部分程序展示

软件版本:keil5
注意:逻辑程序和驱动程序分开,分布于main.c和其他.c文件

*******处理函数
*****/
void Manage_function(void)
{
if(flag_display == 0) //测量界面
{
if(distance_value < distance_max) //当距离值小于设置最大值,则证明有人在台灯前
{
if(time_all > 0)
flag_timer_begin = 1;
if(flag_mode == 0) //自动模式下
{
if(light_value < light_max && light_value > light_min)//此时如果光照小于设置最大值,则打开灯光,在最大值和最小值之间,根据光照值自动调节光亮度
{
pwm_value = 10-light_value/10;
}
else if(light_value <= light_min) //当光照小于设置最小值,则调整为最大亮度
{
pwm_value = 10;
}
else //光照大于设置最大值,关灯
{
pwm_value = 0;
}
}

		if(distance_value < distance_min)												//当距离值小于设置最小值,则坐姿有问题,通过语音模块提醒“请注意坐姿”
		{
			if(flag_zuozi == 0)
			{
				UsartPrintf(USART2,"请注意坐姿");
				flag_zuozi = 1;
			}
		}
		else
		{
			flag_zuozi = 0;
		}
	}
	else if(flag_mode == 0)																		//距离大于设置最大值,关灯
	{
		pwm_value	= 0;
	}

	if(flag_time_end == 1)																		//计时达到设置时间,通过语音模块提醒“请注意休息”,且控制书桌下降
	{
		flag_time_end = 0;
		time_all = time_set_h*3600+time_set_m*60+time_set_s;
		UsartPrintf(USART2,"请注意休息");
		while(flag_dj > 0)
		{
			flag_dj--;
			Motor_Reversal(64);
		}
	}
	if(flag_mode == 1)
	{
		if(flag_zz == 1)
		{
			Motor_Foreward(64);
			flag_zz = 0;
		}
		else if(flag_fz == 1)
		{
			Motor_Reversal(64);
			flag_fz = 0;
		}
	}
}

}
