【STM32+FPGA+FSMC】31，FSMC熟练掌握；KEIL5生成bin文件；SDRAM的使用；IAP检验码 2019年04月10日

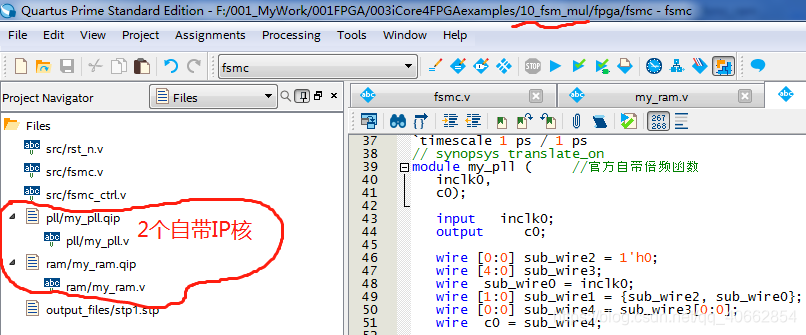

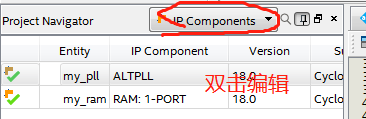

1，quartus的编译文件不能带中文，altera自带PLL，RAM的IP核

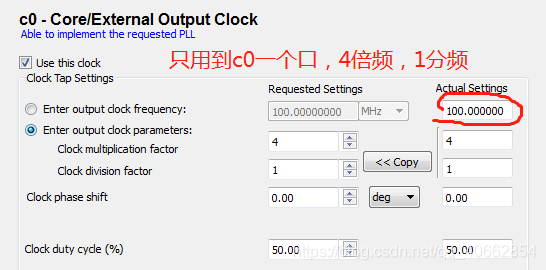

1-1，PLL参数：inputClk=25M，outC0=100M

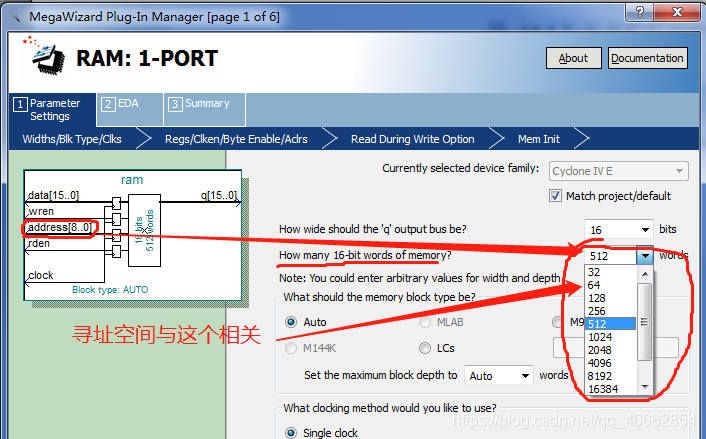

1-2,RAM:1-PORT参数：input data[15:0],address[7:0],output_q[15:0]

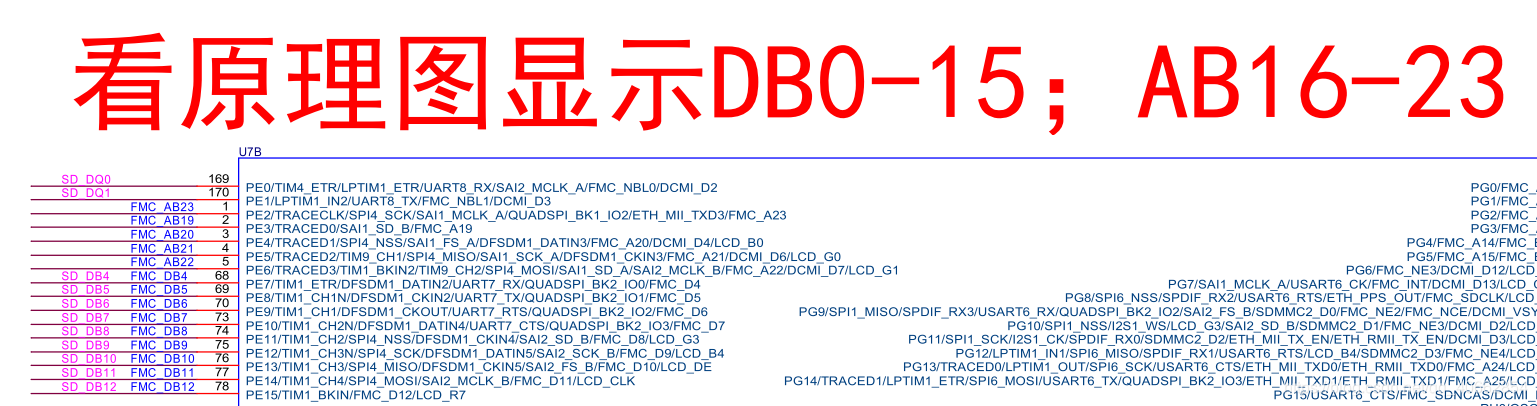

1-3，STM32显示的原理图是DB0-15，AB16-23.所以FSMC既可以选择复用模式，也可以选择线独立模式

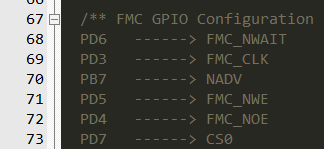

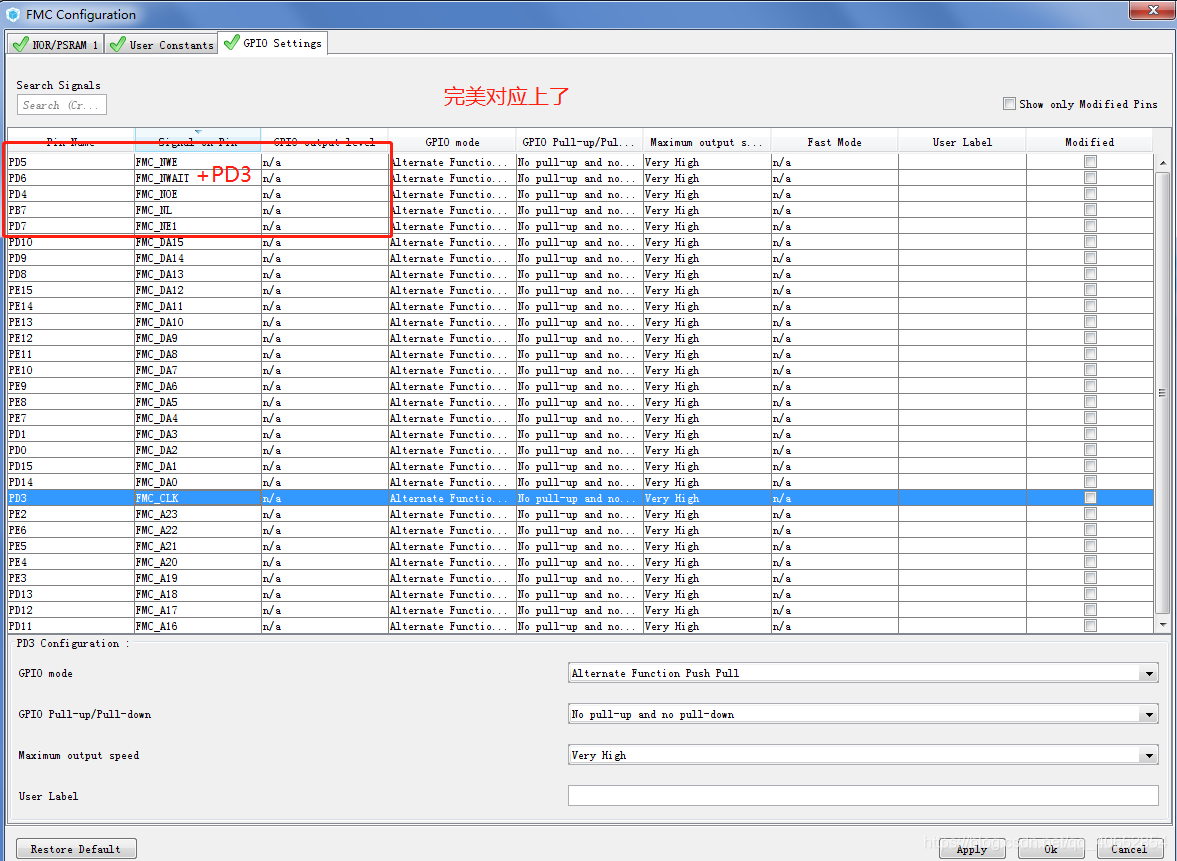

STM32 的IO口对应关系

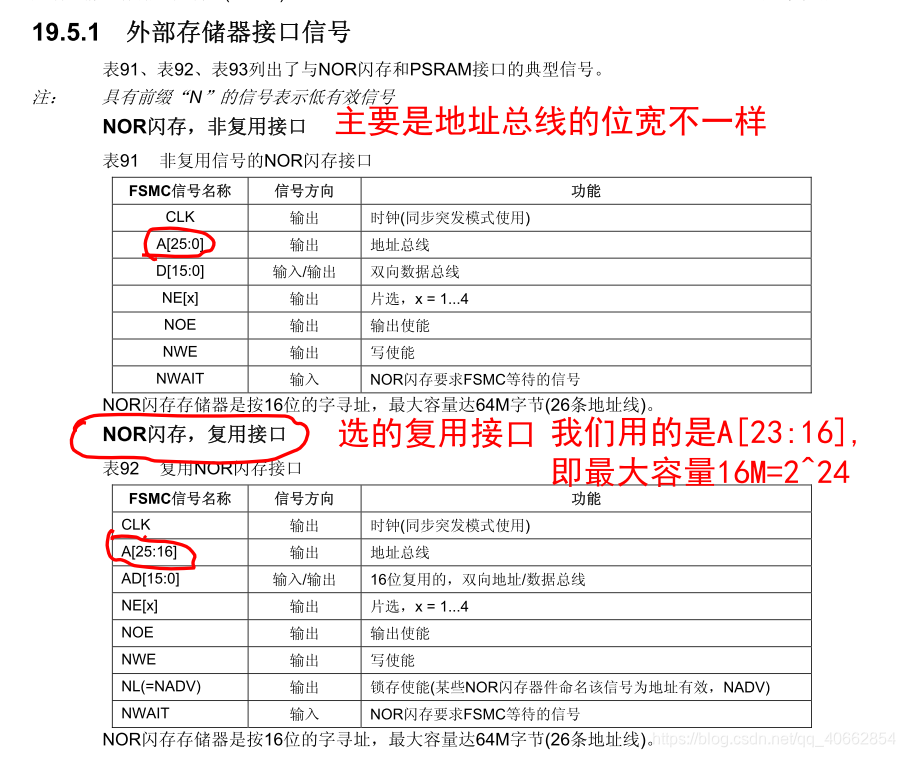

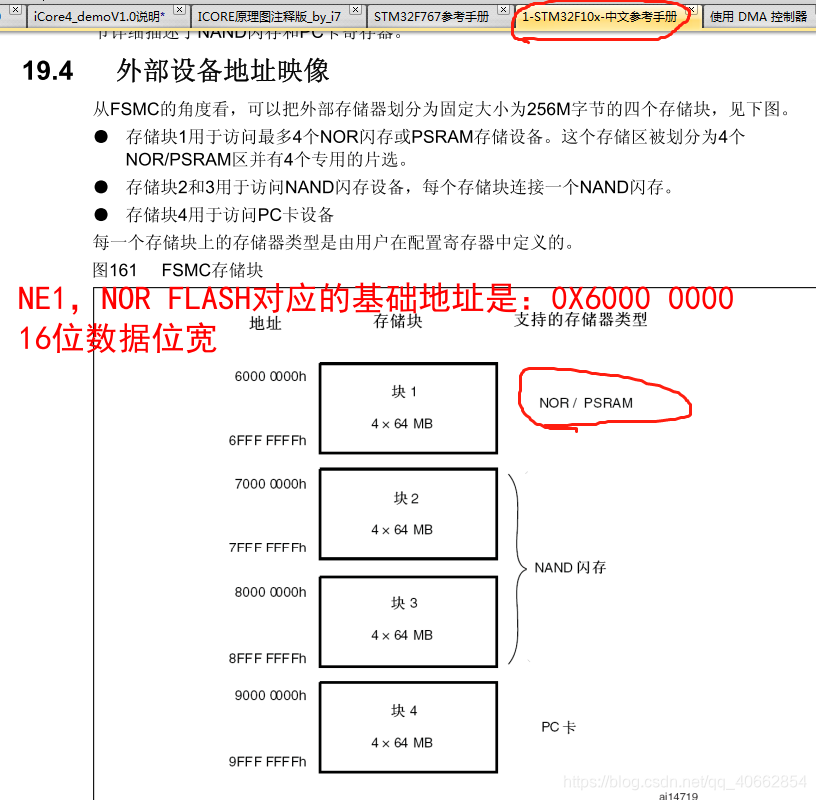

1-4，FMC 灵活的的存储控制器，用于驱动SRAM，NOR FLASH，NAND FLASH，SDRAM。

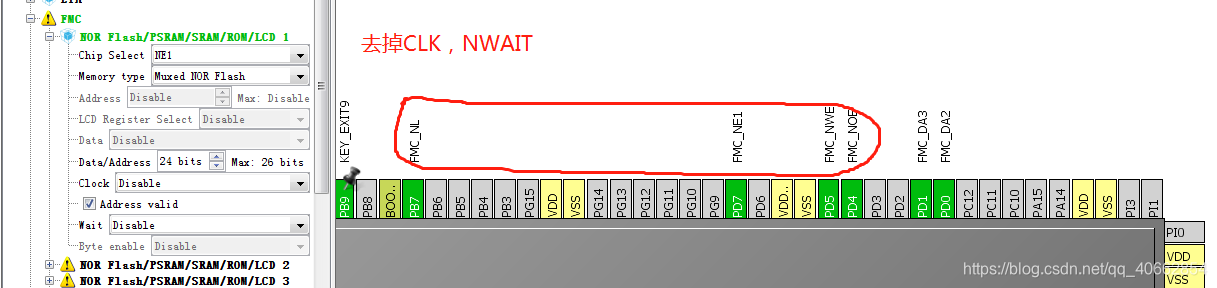

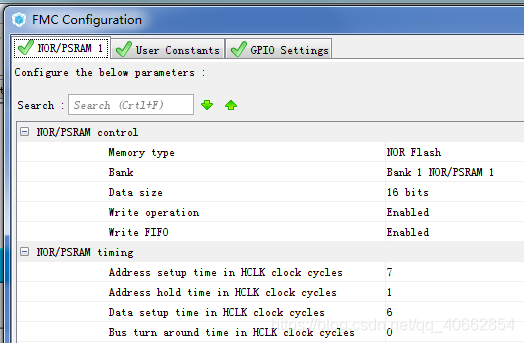

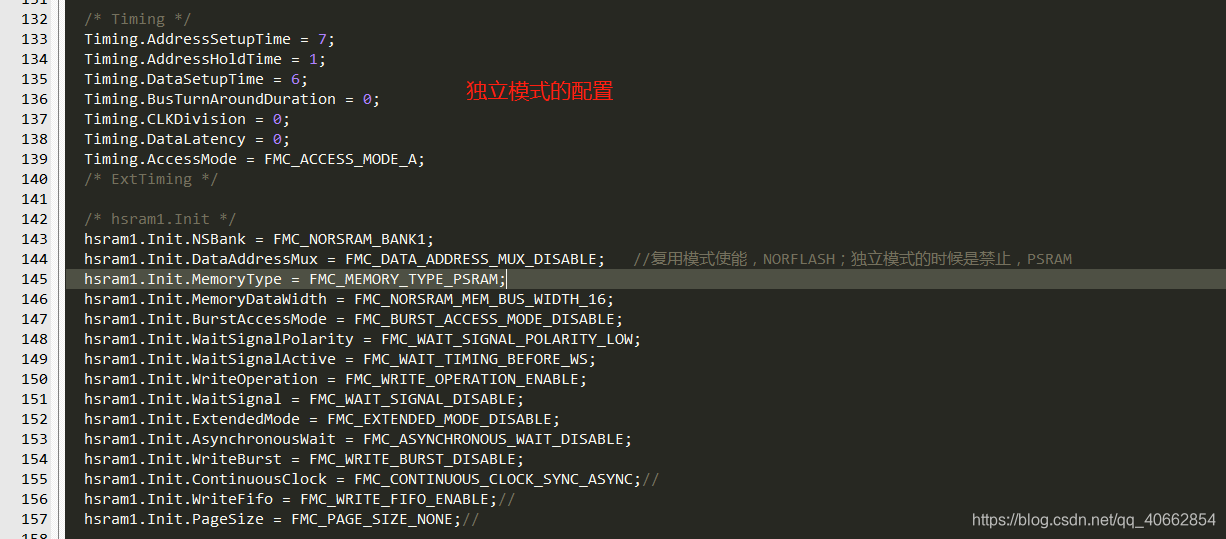

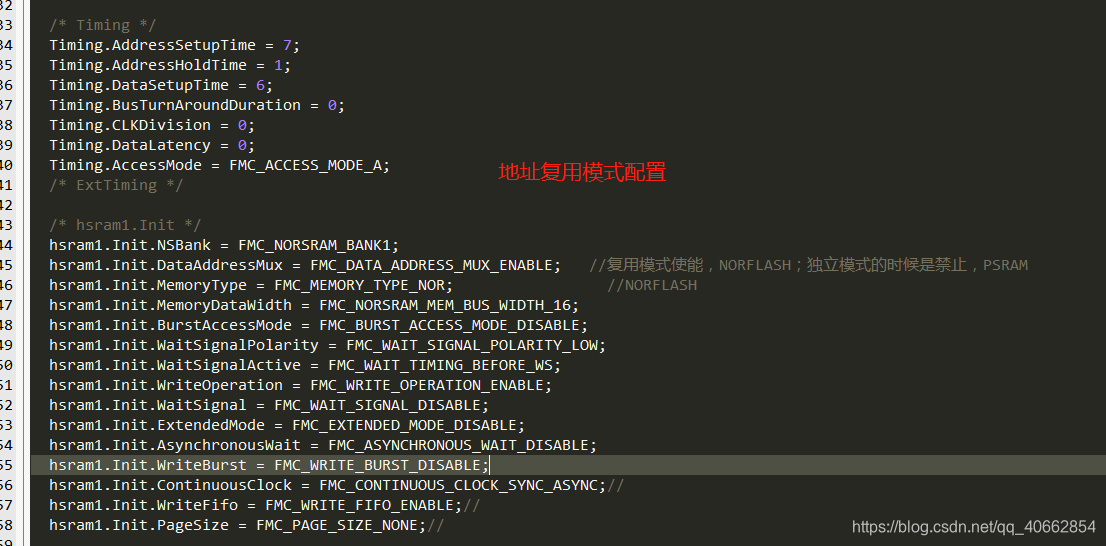

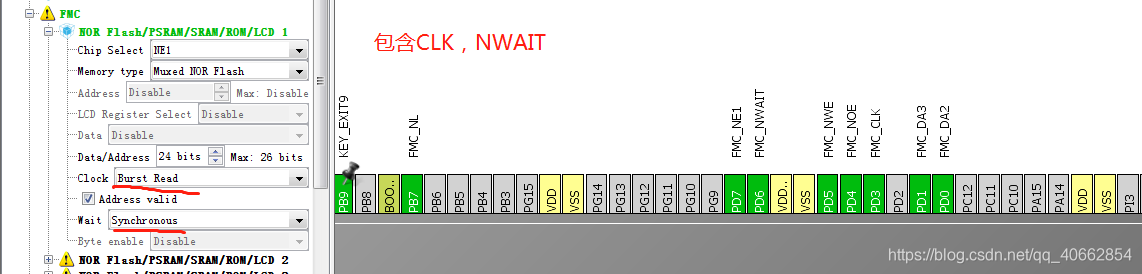

STM32的配置选择MUXED NOR FLASH， FMC_NORSRAM_BANK1;此时FPGA==NOR FLASH

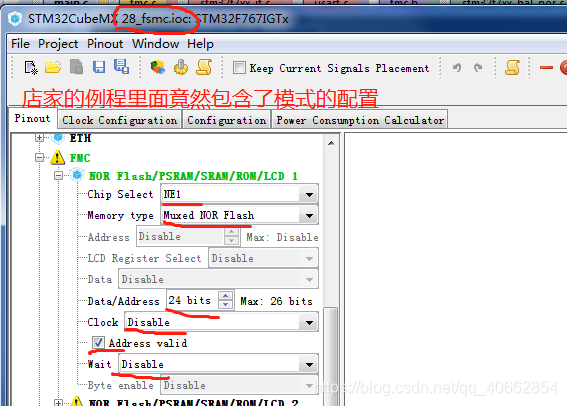

1-5，店家例程竟然给了配置模式


1-6，关于地址的使用，为了增加寻址空间，可以对数据线进行复用。

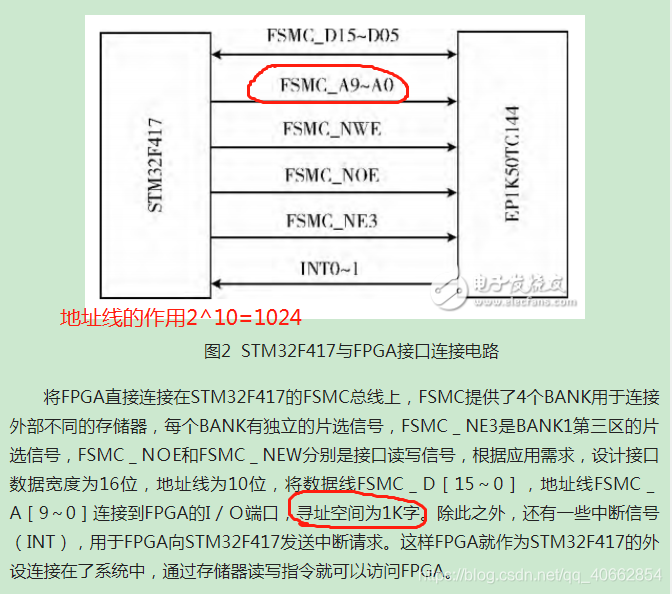

在icore4中，可以实现最大寻址空间为8+16=24，

即2^24的寻址空间

转自 https://blog.csdn.net/chaoshui7758/article/details/50236511

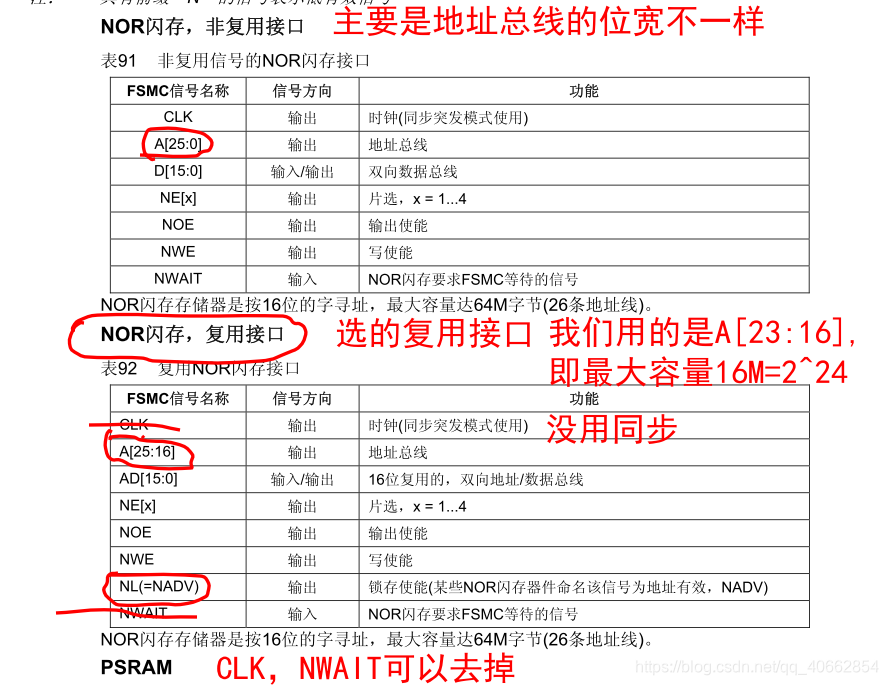

STM32的FSMC支持数据与地址线复用或非复用两种模式

非复用模式：16位数据线及26位地址线分开始用。推荐在144脚及以上的STM32产品上使用该模式。

复用模式：低16位数据/地址线复用。在该模式下，推荐使用地址锁存器以区分数据与地址。

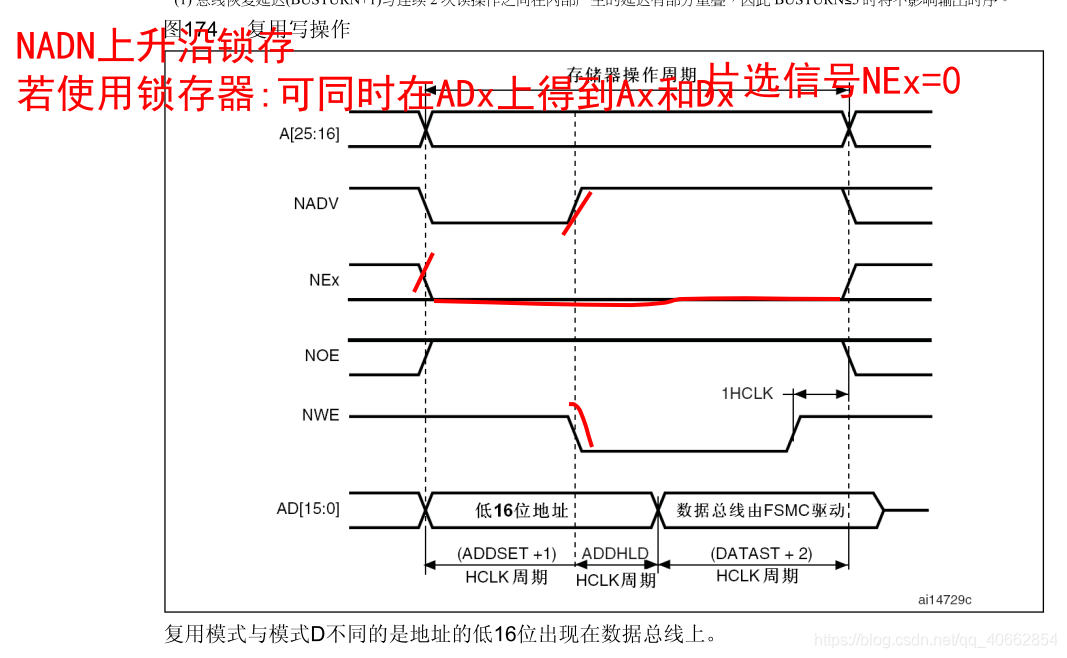

若不使用锁存器:当NADV为低时，ADx(x=0…15)上出现地址信号Ax，当NADV变高时，ADx上出现数据信号Dx。
若使用锁存器:可同时在ADx上得到Ax和Dx。

FSMC中未使用的数据线或地址线可配置为GPIO

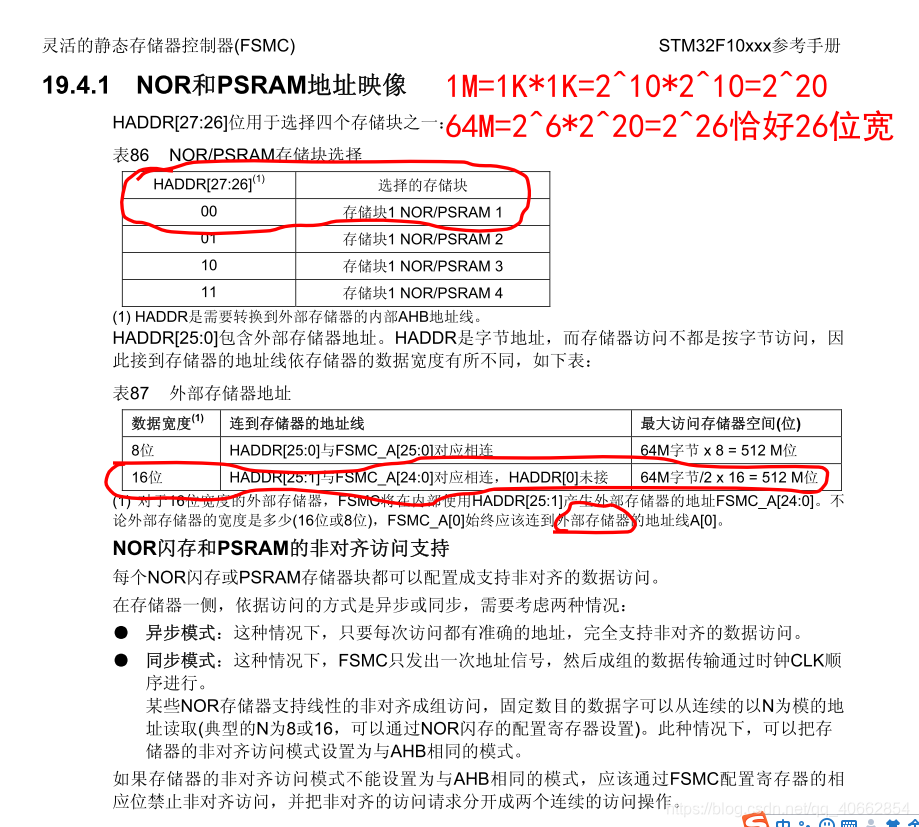

对于16位宽度的外部存储器，FSMC将在内部使用HADDR[25:1]产生外部存储器的地址FSMC_A[24:0]。因此，实际的访问地址为右移一位之后的地址。

//由于内部AHB总线的地址HADDR与FSMC总线地址存在一定的映射关系。在进行地址读写操作时，HADDR［0］并没有用到，相当于地址右移了1位
#define fpga_write(offset,data)	*((volatile unsigned short int *)(0x60000000 + (offset << 1))) = data   //uint32 data
#define fpga_read(offset)	*((volatile unsigned short int *)(0x60000000 + (offset << 1)))

经过大量测试，当发送地址超过28位时，会导致单片机卡死

1-7：写命令到指定地址;指定地址不能超过25位；

单个地址的储存数据是低16位的，高16位丢弃，不会被写入到上一个或者下一个地址里面

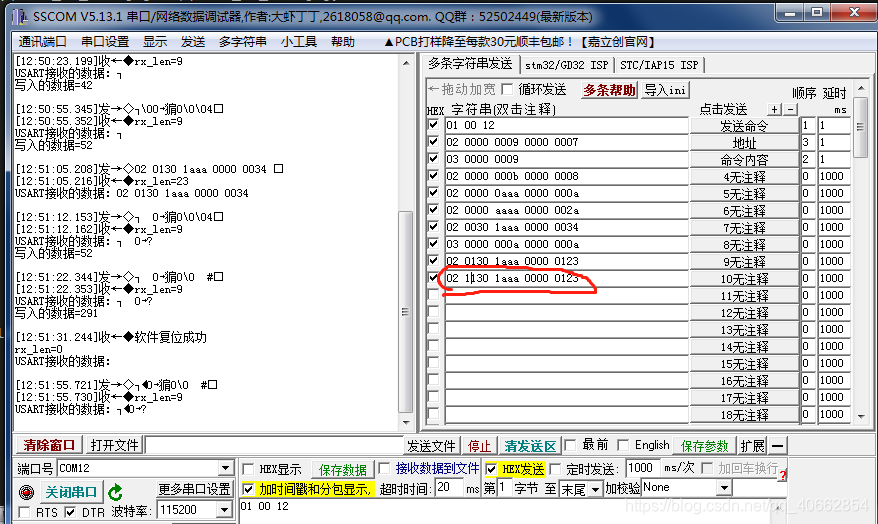

case 0x11:  //写命令到指定地址;指定地址不能超过28位；单个地址的储存数据是低16位的，高16位丢弃，不会被写入到上一个或者下一个地址里面
{
uint32_t addr,cmd;
addr=(UART_Rx_Buff[1]<<24)|(UART_Rx_Buff[2]<<16)|(UART_Rx_Buff[3]<<8)|UART_Rx_Buff[4];
cmd=(UART_Rx_Buff[5]<<24)|(UART_Rx_Buff[6]<<16)|(UART_Rx_Buff[7]<<8)|UART_Rx_Buff[8];//此处的高16位无效

fpga_write(addr,cmd);
HAL_Delay(10);
cmd=fpga_read(addr);
printf("写入的数据=%d\r\n",cmd);
break;
}

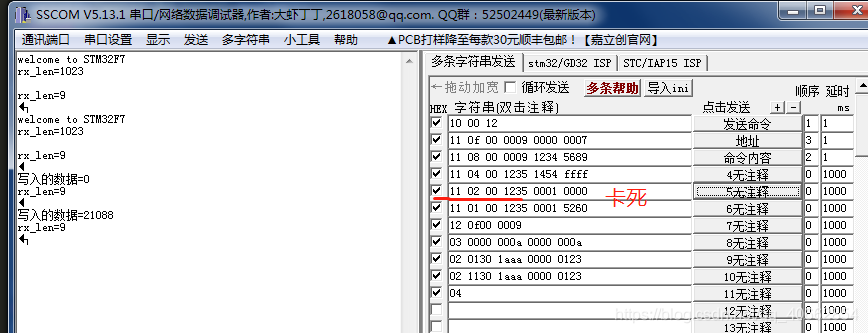

当addr&0xFE 00 00 00 !=0X0000 0000的时候卡死，即发生地址的高于或等于26位不能为1

0x 01 FF FFFF 单片机可以读取写入

0x 02 00 0000 单片机不能读取写入

2，

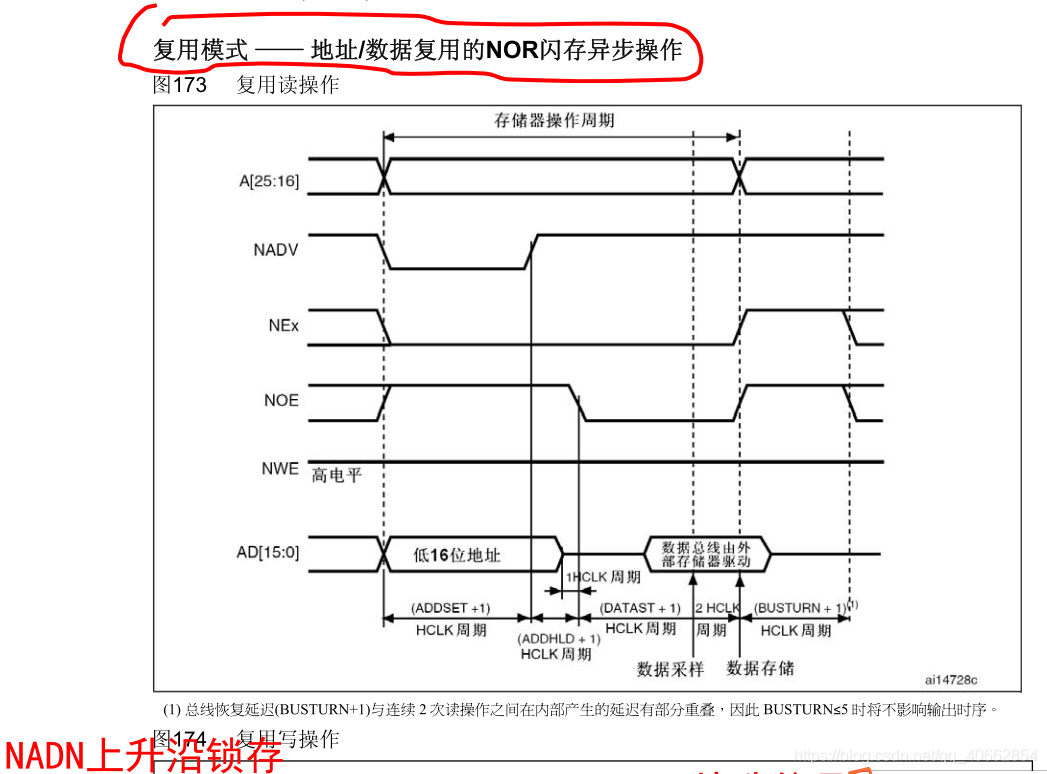

1-8，复用模式

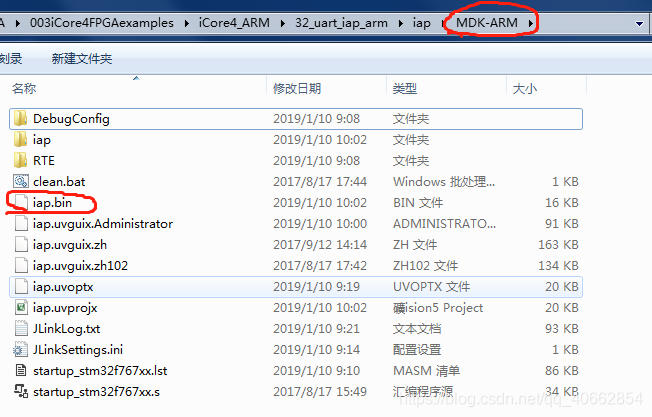

2，KEIL5生成bin文件KEIL / MDK生成BIN文件的两种方式

使用相对地址，非常棒

D:\Keil_v5\ARM\ARMCC\bin\fromelf.exe --bin --output=@L.bin !L

$K\ARM\ARMCC\bin\fromelf.exe --bin --output=@L.bin !L



3，IAP检验码的说明

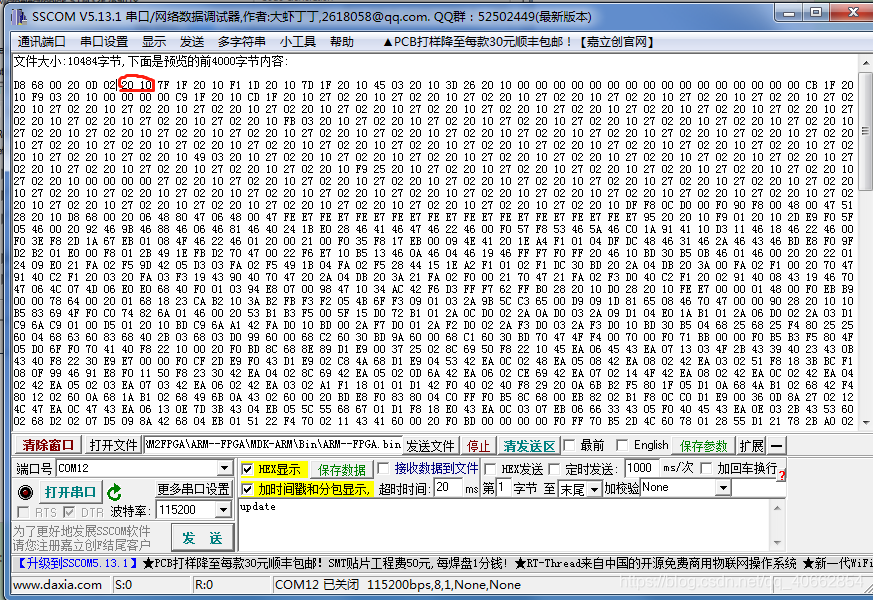

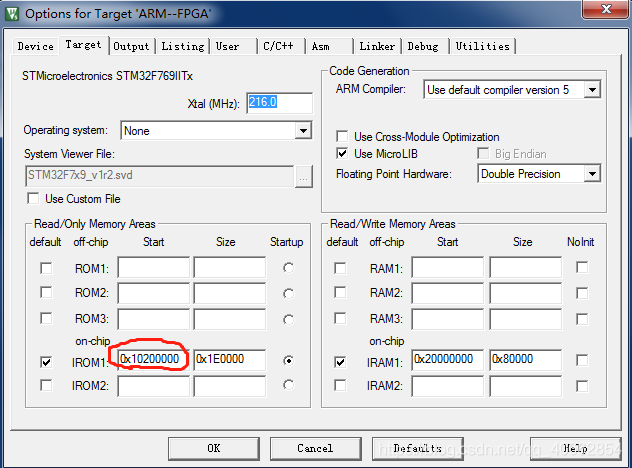

多组测试说明 当IROM1：0X1020 0000 时候，UART_Rx_Buff[7]==0x10；UART_Rx_Buff[6]==0x20；

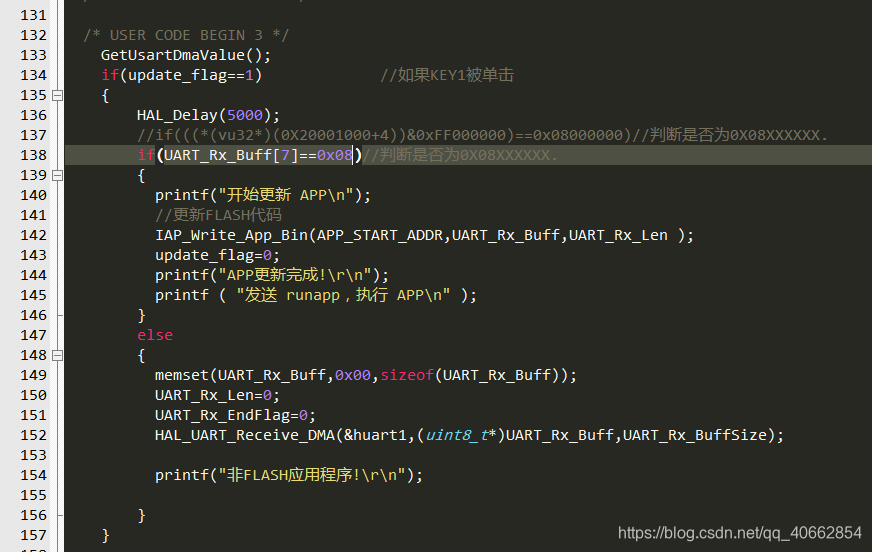

所以检校栈顶地址 if（UART_Rx_Buff[7]==0x08）

4，NORFLASH目前看和PSRAM没有太大区别。

那么作为数据采集系统可以这样传输数据了，

FPGA作为NOR FLASH，进行数据采集，然后将数据以特定的顺序保存在NOR FLASH里面,比如占据0--N个数据地址。

STM32 通过实时读取NOR FLASH的数据来显示。

STM32发送控制命令给FPGA，可以写入命令到N+1，FPGA实时对地址为N+1的命令进行解析
