第十七课（1）LCD硬件原理

1、LCD的接线

LCD上每一个点是一个像素。
电子枪一边移动，一边发出颜色。
电子枪如何移动?
clk时钟线与LCD相连，每来1个clk，移动1个像素

如何发出颜色？
R、G、B三组信号线连接LCD确定颜色

电子枪移动一行后，怎么知道要换行了？
LCD接有HSYNC （水平同步信号 ），当接收到HSYN脉冲就跳行。

电子枪移动到最后一行的最后一个点后，怎么知道要移动到原点？
LCD接有VSYNC（垂直同步信号 ），当接收到VSYN脉冲就移动到原点。

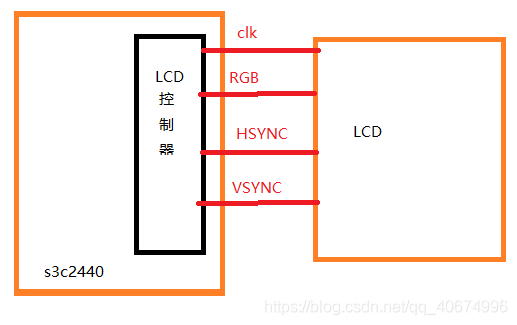

前面的信号由谁发给LCD？
由S3C2440里面的LCD控制器来控制发出信号。

RGB线上的数据从何而来？
内存里面划分一块显存(FrameBuffer)，里面存放了要显示的数据，LCD控制器从里面将数据读出来，通过RGB三组线传给电子枪，电子枪再依次打到显示屏上。

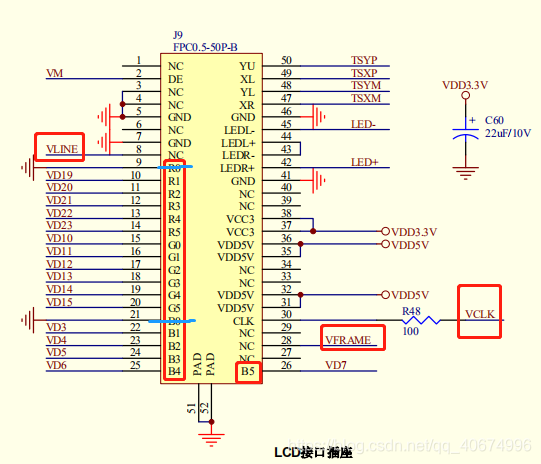

从原理图上验证下上面的知识：

从LCD芯片手册看LCD引脚功能图更直观：2.1. TFT LCD Panel Driving Section
VCLK是时钟信号，每来一个CLK，电子枪就移动一个像素；
R0-R7、G0-G7、B0-B7是用来传输颜色数据；
VFRAME是垂直方向同步信号，FRAME(帧)；
VLINE是水平方向同步信号，LINE(行)。

每个像素再FrameBuffer中，占据多少位BPP(Bits Per Pixels)？
从LCD引脚功能图里，R0-R7、G0-G7、B0-B7，每个像素是占据3*8=24位的，即硬件上LCD的BPP是确定的。
虽然LCD上的引脚是固定的，但我们使用的时候，可以根据实际情况进行取舍，比如我们的JZ2440使用的是16BPP，因此LCD只需要R1-R5、G0-G5、B1-B5与SOC相连，5+6+6=16BPP，其他引脚接地。每个像素就只占据16位数据。

2、LCD的时序

那么LCD怎么配合这些信号呢，参考JZ2440_4.3寸LCD手册_AT043TN24的时序如下：
从最小的像素开始分析，电子枪每次在CLK下降沿(本开发板是下降沿)从数据线Dn0-Dn7上得到数据，发射到显示屏上，然后移动到下一个位置。Dn0-Dn7上的数据来源就是前面介绍的FrameBuffer。就这样从一行的最左边，一直移动到一行的最右边，完成了一行的显示，假设为x。

当打完一行的最后一个数据后，就会收到Hsync行同步信号，根据时序图，一个Hsync周期可以大致分为五部分组成：thp、thb、1/tc、thd、thf。thp称为脉冲宽度，这个时间不能太短，太短电子枪可能识别不到。电子枪正确识别到thp后，会从最右端移动最左端，这个移动的时间就是thb，称之为移动时间。thf表示显示完最右像素，再过多久Hsync才来。

同理，当电子枪一行一行的从上面移动到最下面时，Vsync垂直同步信号就让电子枪移动回最上边。Vsync中的tvp是脉冲宽度，tvb是移动时间，tvf表示显示完最下一行像素，再过多久Vsync才来。
假设一共有y行，则LCD的分辨率就是x*y。

关于显示原理，可以参考这篇博 http://www.cnblogs.com/shangdawei/p/4760933.html

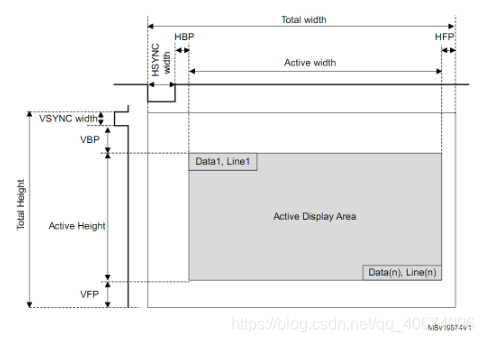

里面有一个LCD显示配置示意图如下：

当发出一个HSYNC信号后，电子枪就会从最右边花费HBP时长移动到最左边，等到了最右边后，等待HFP时长HSYNC信号才回来。因此，HBP和HFP分别决定了左边和右边的黑框。

同理，当发出一个VSYNC信号后，电子枪就会从最下边花费VBP时长移动到最上边，等到了最下边后，等待VFP时长VSYNC信号才回来。因此，VBP和VFP分别决定了上边和下边的黑框。
中间灰色区域才是有效显示区域。

3、我们写程序的思路如下：

查看LCD芯片手册，查看相关的时间参数、分辨率、引脚极性；
根据以上信息设置LCD控制器寄存器，让其发出正确信号；
在内存里面分配一个FrameBuffer，在里面用若干位表示一个像素，再把首地址告诉LCD控制器；

之后LCD控制器就能周而复始取出FrameBuffer里面的像素数据，配合其它控制信号，发送给电子枪，电子枪再让在LCD上显示出来。以后我们想显示图像，只需要编写程序向FrameBuffer填入相应数据即可，硬件会自动的完成显示操作。
