1、写好tb文件，添加进工程

2、开始仿真

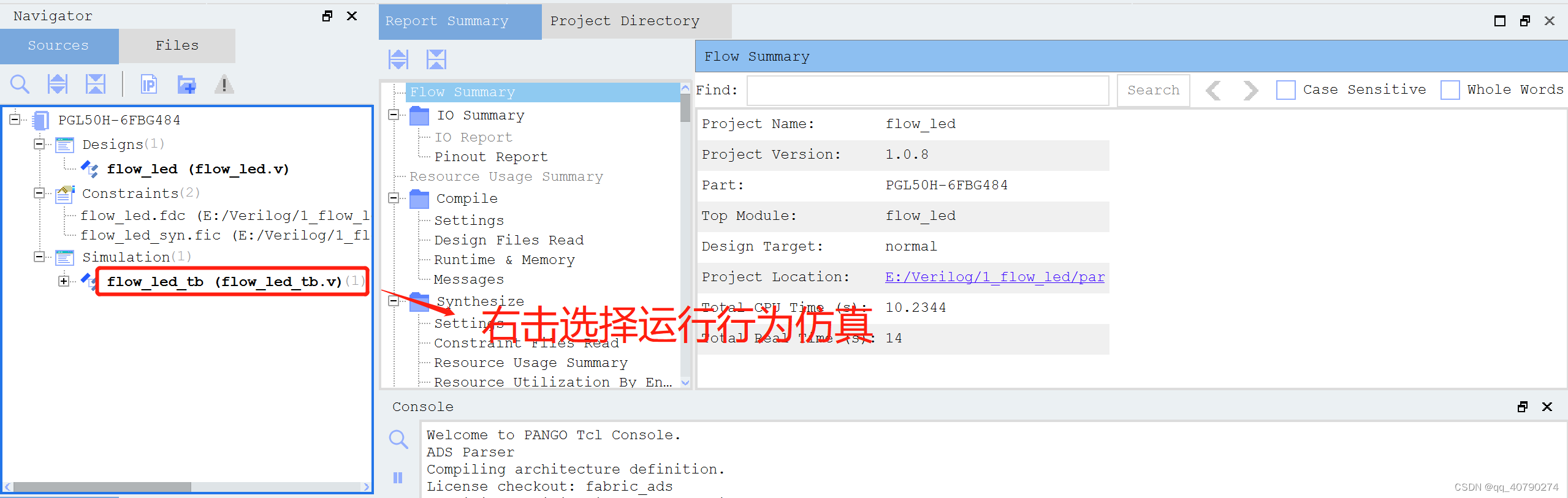

step1：

 step2：仿真波形界面自动打开

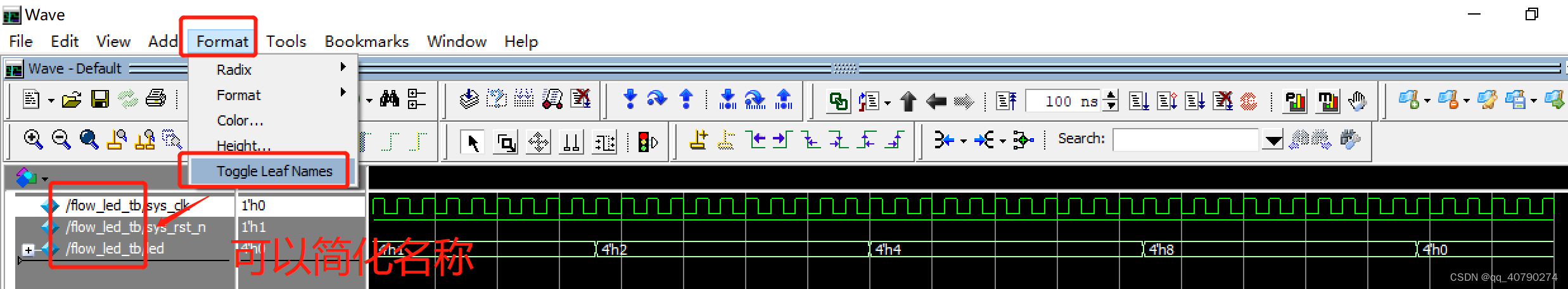

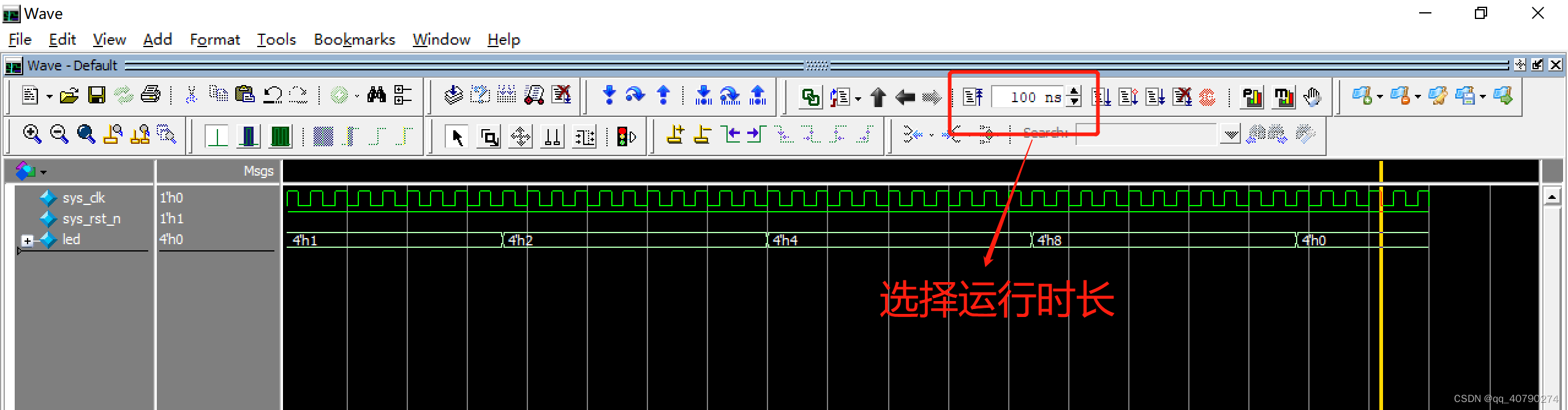

 step3：

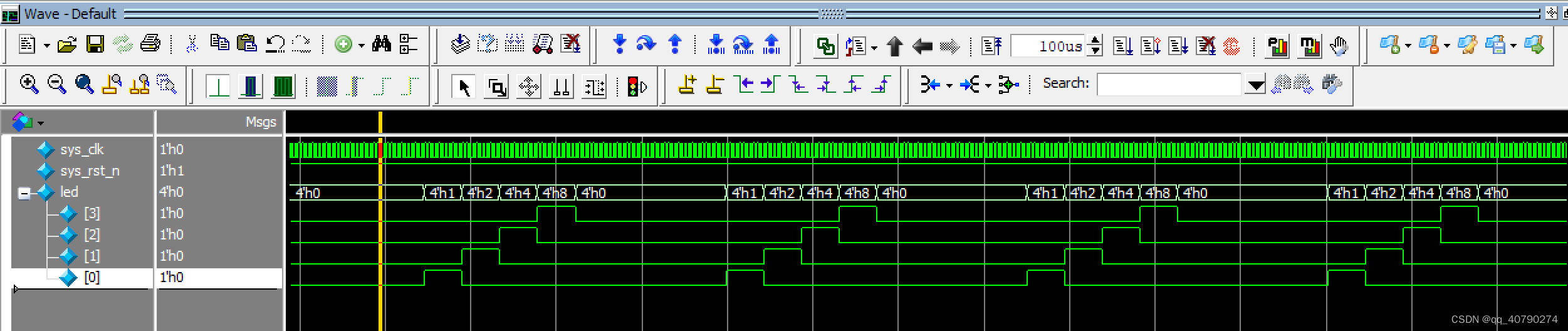

仿真结果（流水灯为例）：

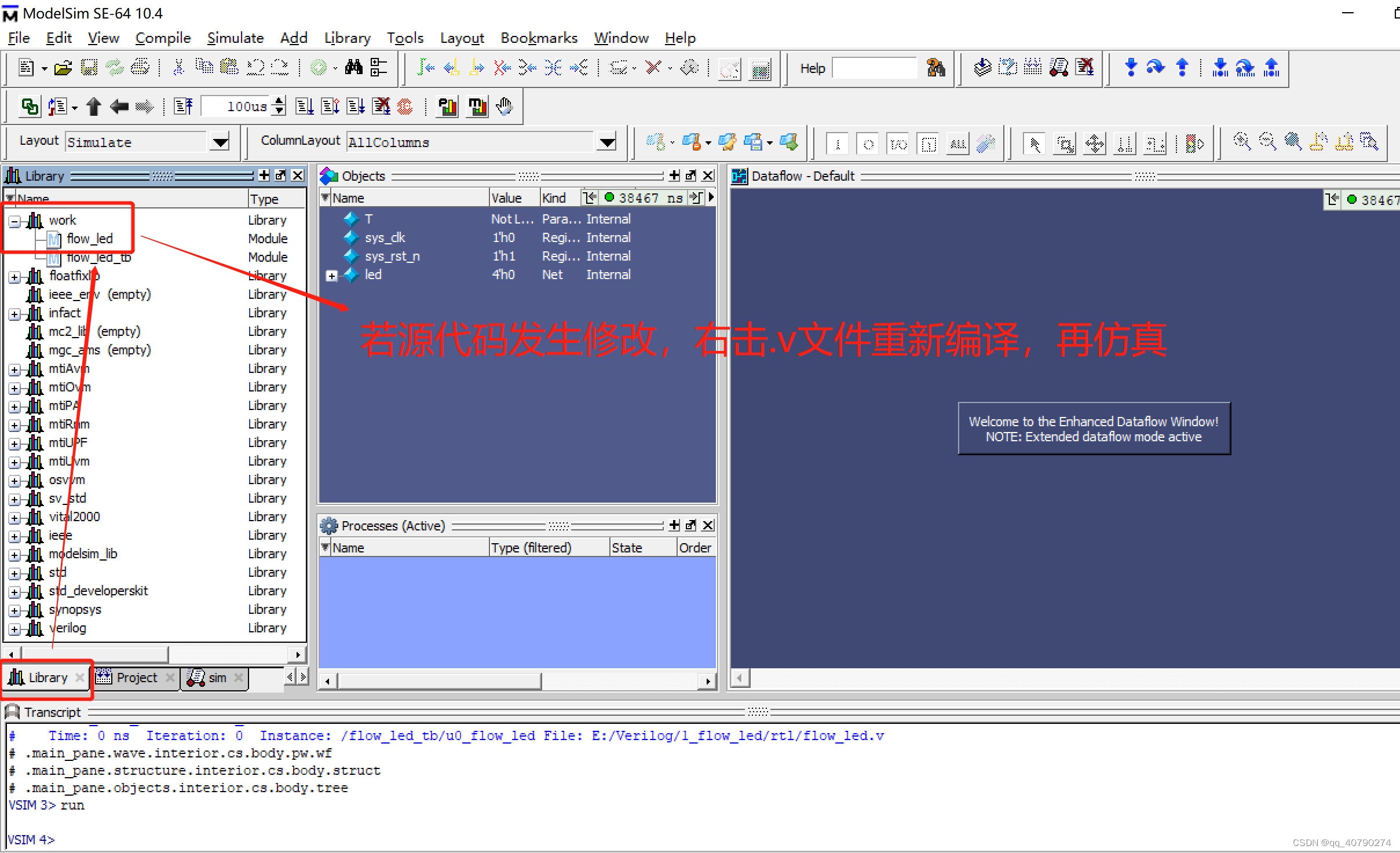

 3、代码发生改动

 小技巧：

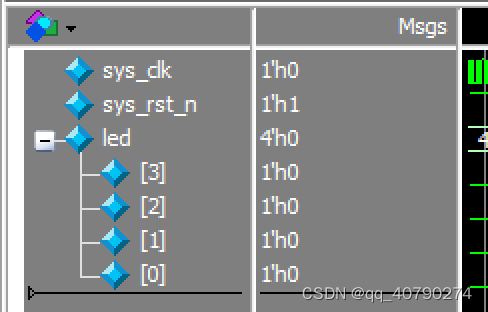

信号分组：ctrl+all  &&  ctrl+g
