本文详细介绍了使用Verilog硬件描述语言实现4位计数器和BCD七段译码器的方法。包括计数器模块代码、BCD译码器模块以及顶层模块的整合，最后通过测试脚本验证了设计的正确性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

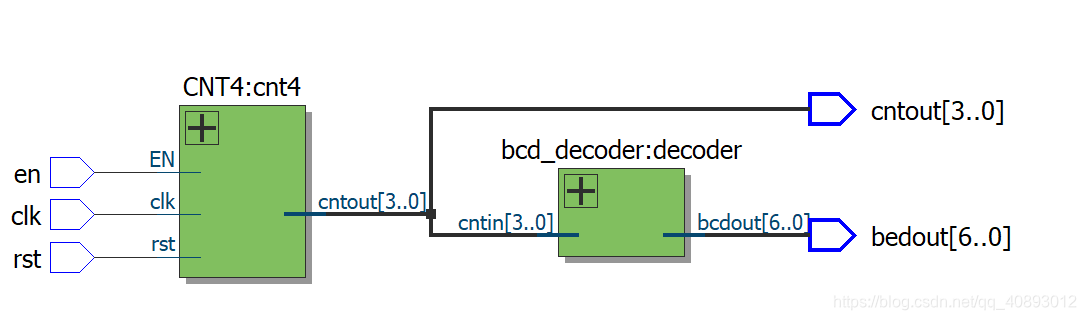

1原理电路

2计数器模块代码

module CNT4(clk,rst,EN,cntout);//4位计数器
input clk,rst,EN;               //低电平使能 高电平复位
output [3:0]cntout;             //高电平同步复位
reg [3:0]cntout;
always @(posedge clk)
begin
   if(EN==0)
   begin
    if(rst==1)
     begin
      cntout=0;
     end
    else
	 begin
	   if(cntout>=15) cntout = 0;
	   else cntout = cntout+1;
	 end
	end
	else cntout=cntout;
end
endmodule

3BCD七段译码器模块

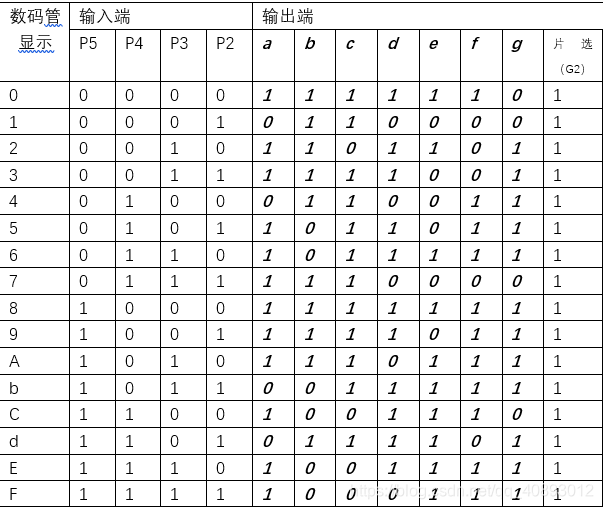

数码管显示和BCD段码之间的关系

bcdout 的7位从左到右分别是a,b,c,d,e,f,g。

module bcd_decoder(cntin,bcdout);
input[3:0] cntin;
output reg[6:0] bcdout;
always@(cntin)
begin
  case(cntin)
      4'b0000:bcdout = 7'b1111110;
	  4'b0001:bcdout = 7'b0110000;
	  4'b0010:bcdout = 7'b1101101;
	  4'b0011:bcdout = 7'b1111001;
	  4'b0100:bcdout = 7'b0110011;
      4'b0101:bcdout = 7'b1011011;
	  4'b0110:bcdout = 7'b1011111;
	  4'b0111:bcdout = 7'b1110000;
	  4'b1000:bcdout = 7'b1111111;
	  4'b1001:bcdout = 7'b1111001;
      4'b1010:bcdout = 7'b1110111;
	  4'b1011:bcdout = 7'b0001111;
	  4'b1100:bcdout = 7'b1001110;
	  4'b1101:bcdout = 7'b0111101;
	  4'b1110:bcdout = 7'b1001111;
	  4'b1111:bcdout = 7'b1000111;
   endcase
end
endmodule

4顶层模块代码

module LED_NUM(clk,rst,en,cntout,bedout); //顶层模块
input clk,rst,en;
output [3:0]cntout;
output [6:0]bedout;
CNT4 cnt4(.clk(clk),.rst(rst),.EN(en),.cntout(cntout));
bcd_decoder decoder(.cntin(cntout),.bcdout(bedout));
endmodule

5测试脚本



`timescale 1 ns/ 1 ps
module LED_NUM_vlg_tst();
// constants
// general purpose registers
reg eachvec;
// test vector input registers
reg clk;
reg en;
reg rst;
// wires
wire [3:0]  cntout;
wire [6:0]  bedout;
// assign statements (if any)
LED_NUM i1 (
// port map - connection between master ports and signals/registers
	.clk(clk),
	.cntout(cntout),
	.en(en),
	.rst(rst),
	.bedout(bedout)
);
initial
begin
// code that executes only once
// insert code here --> begin
    rst = 1;
	clk = 0;
	en = 0;
	#300;
	en = 0;
	rst = 0;
	#1000;
	rst = 1;
	#100;
	rst = 0;
	#500
	en = 1;
	#500;
	en = 0;
    #2000
	$stop;
// --> end
$display("Running testbench");
end
always  #40   clk = ~clk;
// optional sensitivity list
// @(event1 or event2 or .... eventn)
//begin
// code executes for every event on sensitivity list
// insert code here --> begin

//@eachvec;
// --> end
//end
endmodule

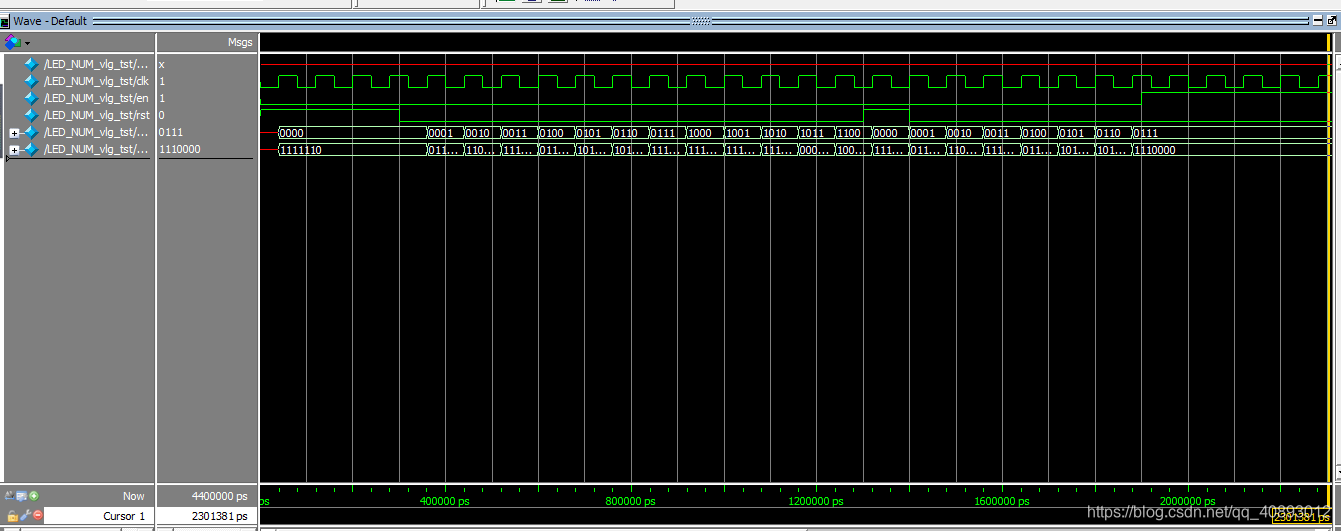

5仿真结果
