Allegro-修改坐标原点

最新推荐文章于 2025-03-24 14:25:03 发布
最新推荐文章于 2025-03-24 14:25:03 发布
阅读量5.5k 收藏 14
点赞数
分类专栏： allegro
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_41038655/article/details/103706263
版权

有时为了更好的计算元件摆放位置

我们需要更改坐标原点

解决方案：

方法一：

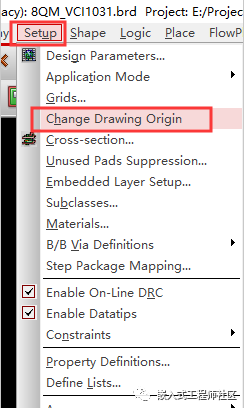

单击菜单栏Setup—的Change Drawing Origin命令

在PCB设计界面中

单击要设置原点的位置即可
在这里插入图片描述
方法二：

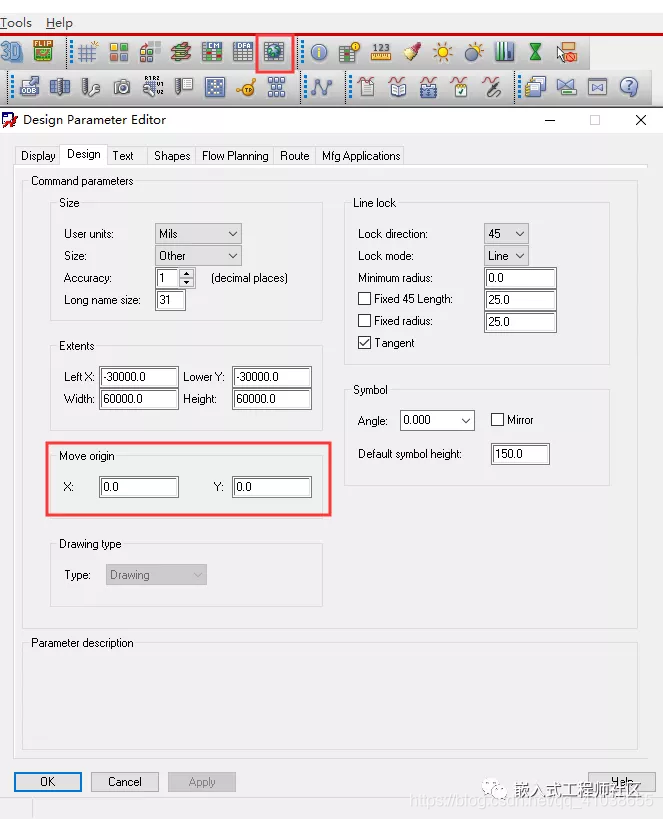

单击 Prmed 图标

在弹出的 Design Parameter Editor 对话框中

在Move origin 下输入新的坐标

就可以修改原点位置
在这里插入图片描述
欢迎关注公众号 嵌入式工程师社区
在这里插入图片描述
