下面是一个基于ESP32与摄像头的咖啡浓度（TDS）检测仪的技术原理和实现方案示例，其中包括基本的思路、所需硬件、数据处理方式以及示范性代码片段。

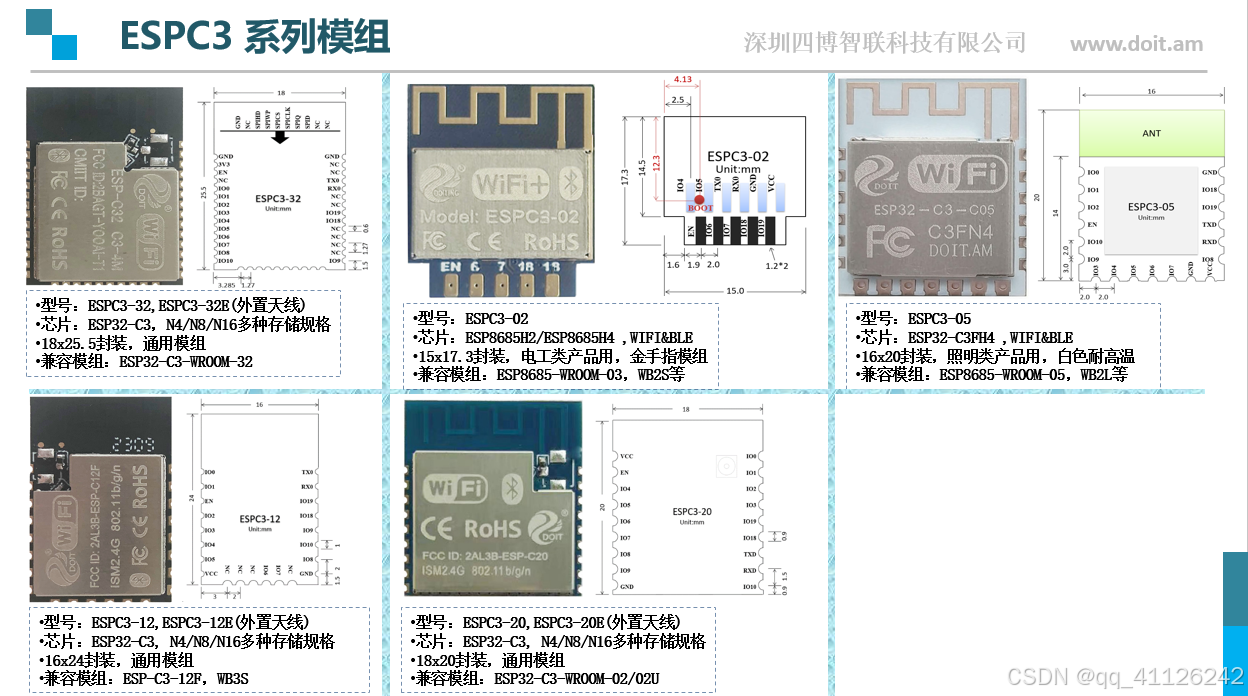

在这里插入图片描述

技术原理

测量指标与传感器选择
- TDS传感器：TDS（Total Dissolved Solids）值是衡量咖啡萃取浓度的重要指标。商业上有现成的TDS传感器模块（通常输出与溶液电导率成比例的模拟信号，然后通过公式转换为TDS值）。
- 摄像头模块（如ESP32-CAM或ESP32接OV2640摄像头）：
  摄像头可以用于：
  1. 辅助校准：通过图像颜色分析咖啡液的色泽，从而对TDS值进行比对或修正。例如更深的颜色可能意味着更高的浓度。
  2. 身份识别/记录：为测试过程拍照，记录不同样品咖啡的外观与对应的TDS值。
硬件组成
- ESP32开发板：常用ESP32-WROOM-32或ESP32开发板。
- 摄像头模块：如ESP32-CAM开发板（自带ESP32与OV2640摄像头）或者ESP32 + OV2640/OV3660摄像头模块。
- TDS传感器模块：包含电极探头与TDS转换电路，通过模拟输出（0-3.3V）接入ESP32的ADC通道。
- 显示模块（可选）：如0.96英寸OLED或TFT彩屏，用于显示TDS值与图像处理结果。也可使用串口打印或通过Wi-Fi上传数据到手机/电脑。
工作原理与流程
1. TDS测量：
  - 将TDS电极探头放入咖啡液中测量电导率，传感器模块输出模拟电压信号。
  - ESP32通过ADC（模拟数字转换器）读取电压值。
  - 利用TDS传感器提供的校准公式，将电压值转换为TDS（单位：ppm）。
2. 颜色分析（可选）：
  - 使用摄像头拍摄咖啡液样品图像。
  - 提取图像中ROI（感兴趣区域，如杯中液面区域）的平均RGB值或HSV值。
  - 将颜色信息与TDS值进行比对，若有已知的校准曲线（例如颜色值与TDS的关系），可进一步提高测量精度。
3. 显示与数据处理：
  - 通过串口打印显示TDS值。
  - 可将数据发送到显示屏进行数显。
  - 若有网络连接，可将TDS数据和对应图像上传到服务器或云端进行记录。
软件实现要点
- ESP-IDF或Arduino框架：ESP32开发可使用Espressif官方的ESP-IDF，或者Arduino-ESP32生态进行快速开发。
- ADC读取：使用analogRead()（Arduino）或adc1_get_raw()（ESP-IDF）函数读取ADC原始值，然后根据TDS传感器提供的公式计算TDS。
- 摄像头驱动：若使用ESP32-CAM开发板，可直接使用官方示例代码初始化摄像头并抓取图像帧。
- 图像处理：简单方案是在ESP32端做颜色均值计算（如对QVGA图像在一定ROI区域求平均RGB值），复杂图像处理可在ESP32上进行基本统计后，将数据发送给上位机处理。

示例代码片段（Arduino风格，仅参考）

注意：以下代码是示例性，并非可直接运行的完整代码，需要根据具体硬件连接和库文件进行适当修改和完善。

硬件连接示例

TDS传感器模拟输出 → ESP32的GPIO 36 (ADC通道)
摄像头采用ESP32-CAM模块（默认摄像头引脚布局）
使用Arduino IDE并安装ESP32核心支持和ESP32-CAM例程。

初始化与TDS测量示例

#include <Arduino.h>
#include "esp_camera.h"  // 摄像头驱动头文件
#include "esp_timer.h"
#include "img_converters.h"
#include "esp_http_server.h"

// 定义TDS引脚与校准参数
const int TDS_PIN = 36; // ADC输入引脚
const float ADC_REF_VOLTAGE = 3.3; // 参考电压
const int ADC_MAX = 4095;          // 12位ADC最大值
const float TDS_FACTOR = 0.5;      // TDS转换因子（需根据传感器说明书调整）

// 摄像头配置(以ESP32-CAM为例)
camera_config_t config = {
  .pin_pwdn  = 32,
  .pin_reset = -1,
  .pin_xclk = 0,
  .pin_sscb_sda = 26,
  .pin_sscb_scl = 27,
  .pin_d7 = 35,
  .pin_d6 = 34,
  .pin_d5 = 39,
  .pin_d4 = 36,
  .pin_d3 = 21,
  .pin_d2 = 19,
  .pin_d1 = 18,
  .pin_d0 = 5,
  .pin_vsync = 25,
  .pin_href = 23,
  .pin_pclk = 22,
  .xclk_freq_hz = 20000000,
  .ledc_timer = LEDC_TIMER_0,
  .ledc_channel = LEDC_CHANNEL_0,
  .pixel_format = PIXFORMAT_JPEG,
  .frame_size = FRAMESIZE_QVGA,
  .jpeg_quality = 12,
  .fb_count = 1
};

void setup() {
  Serial.begin(115200);
  // 初始化摄像头
  if (esp_camera_init(&config) != ESP_OK) {
    Serial.println("Camera init failed");
    return;
  }
  // 初始化ADC引脚（Arduino默认已启用）
  pinMode(TDS_PIN, INPUT);
}

float readTDS() {
  int adc_value = analogRead(TDS_PIN);
  // 将adc值转为电压
  float voltage = (float)adc_value / ADC_MAX * ADC_REF_VOLTAGE;
  // 根据传感器公式转换为TDS值(ppm)
  // 通常TDS(ppm) = (电导率 * 某转换比例)，这里简化假设电压与TDS线性相关
  float tds = voltage * 1000 * TDS_FACTOR;
  return tds;
}

// 简单颜色分析函数
void analyzeColor() {
  camera_fb_t *fb = esp_camera_fb_get();
  if (!fb) {
    Serial.println("Camera capture failed");
    return;
  }

  // 简单处理：JPEG解码为RGB565（需要使用额外的函数解码）
  // 假设你有img2rgb565函数或者使用esp32-camera提供的相关转换
  // 这里只示意不提供完整实现。
  /*
  rgb565_t *image_buf = decode_jpeg_to_rgb565(fb->buf, fb->len);
  uint32_t sum_r=0,sum_g=0,sum_b=0;
  int count = 0;

  for(int y=50;y<100;y++){ // 假设只取图像中间50x50区域
    for(int x=50;x<100;x++){
       rgb565_t pixel = image_buf[y*fb_width + x];
       // 提取RGB值(此处需根据RGB565格式解析)
       uint8_t r = (pixel >> 11) & 0x1F;
       uint8_t g = (pixel >> 5)  & 0x3F;
       uint8_t b = (pixel)       & 0x1F;
       // 转换成标准8位
       r = (r * 255)/31;
       g = (g * 255)/63;
       b = (b * 255)/31;

       sum_r += r;
       sum_g += g;
       sum_b += b;
       count++;
    }
  }

  float avg_r = sum_r/(float)count;
  float avg_g = sum_g/(float)count;
  float avg_b = sum_b/(float)count;
  Serial.printf("Average RGB: R=%.1f, G=%.1f, B=%.1f\n", avg_r, avg_g, avg_b);
  */
  esp_camera_fb_return(fb);
}

void loop() {
  float tds = readTDS();
  Serial.printf("Current TDS: %.2f ppm\n", tds);

  // 可选：进行颜色分析
  // analyzeColor();

  delay(2000); // 每2秒读一次
}

说明

readTDS()函数中假设TDS值与电压线性关系，实际需查看TDS传感器的校准说明，如电导率=（电压/常数），TDS=电导率*换算系数。
颜色分析部分仅给出流程，实际需要先将图像从JPEG解码为RGB格式，然后对ROI进行统计，代码略显复杂。在资源受限的ESP32上完整的颜色统计需要参考esp32-camera库的图像转换函数。
