本文介绍二值图像的基本概念及五种不同的阈值处理方法，包括二值化与阈值化的实现，并通过OpenCV示例代码展示如何进行图像处理。

$二值图像$

1.视频教程：
B站、网易云课堂、腾讯课堂
2.代码地址：
Gitee
Github
3.存储地址：
Google云
百度云：
提取码：

1.灰度与二值图像
2.图像二值和阈值化方式

1.灰度与二值图像

灰度图像：单通道，取值范围0～255

二值图像：单通道，取值0(黑色)与255(白色)

2.5种二值和阈值化方式

输入：原图和阈值T

5种方式：

大于T 255 else 0 ：二值化
小于T 255 else 0 ：二值化
小于T保持原值else T ：阈值化
小于T 0else原值：阈值化
大于T0 else 原值：阈值化

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

int main(int argc, char** argv) {

	Mat src = imread("E:/cats.jpg", IMREAD_UNCHANGED);

	if (src.empty()) {
		printf("image is empty!!!");
		return -1;
	}
	namedWindow("image", WINDOW_FREERATIO);
	imshow("image", src);
	Mat gray, binary;
	cvtColor(src, gray, COLOR_BGR2GRAY);
	imshow("gray", gray);
	threshold(gray, binary, 127, 255, THRESH_BINARY);
	imshow("binary", binary);
	waitKey(0);
	destroyAllWindows();
	return 0;
}

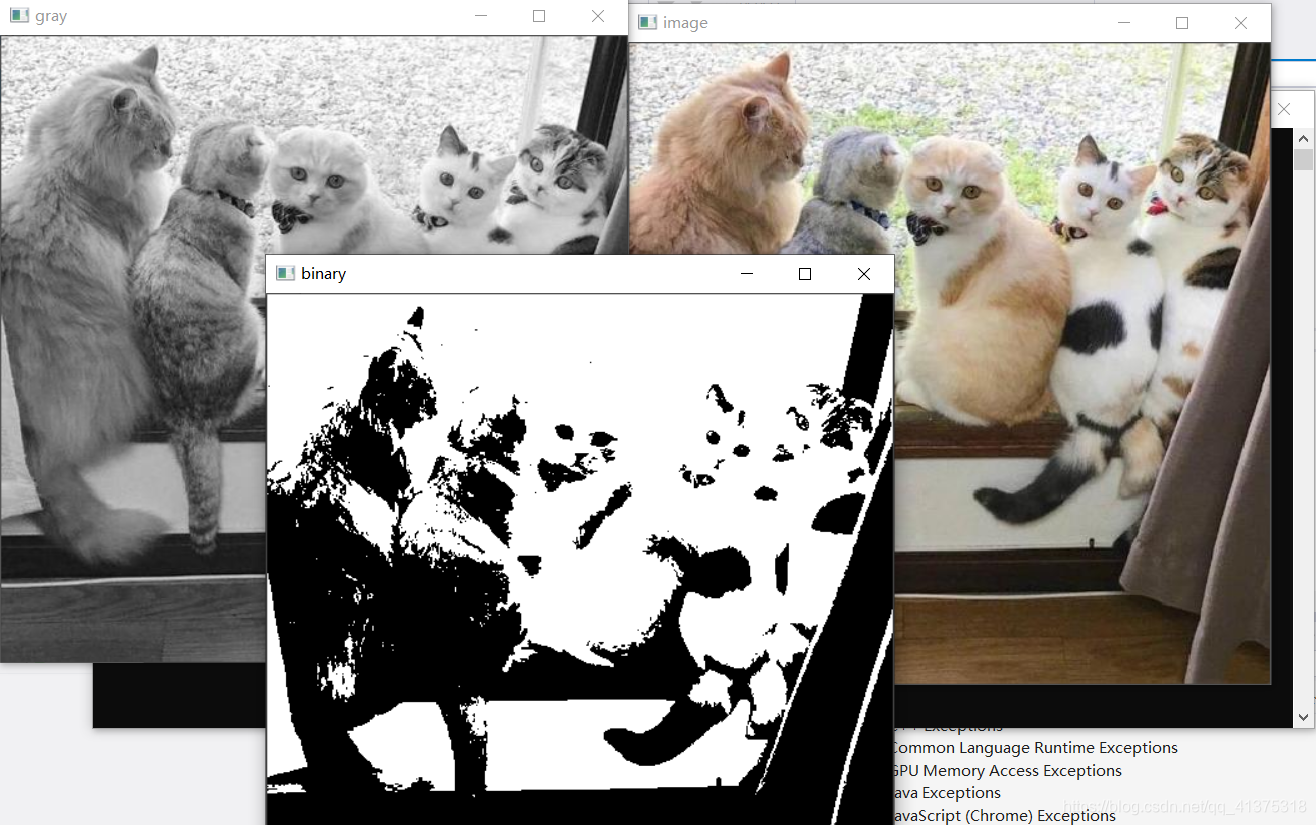

在这里插入图片描述

#include <opencv2/opencv.hpp>
#include <iostream>

using namespace cv;
using namespace std;

int main(int argc, char** argv) {

	Mat src = imread("E:/cats.jpg", IMREAD_UNCHANGED);

	if (src.empty()) {
		printf("image is empty!!!");
		return -1;
	}
	namedWindow("image", WINDOW_FREERATIO);
	imshow("image", src);
	Mat gray, binary;
	cvtColor(src, gray, COLOR_BGR2GRAY);
	imshow("gray", gray);

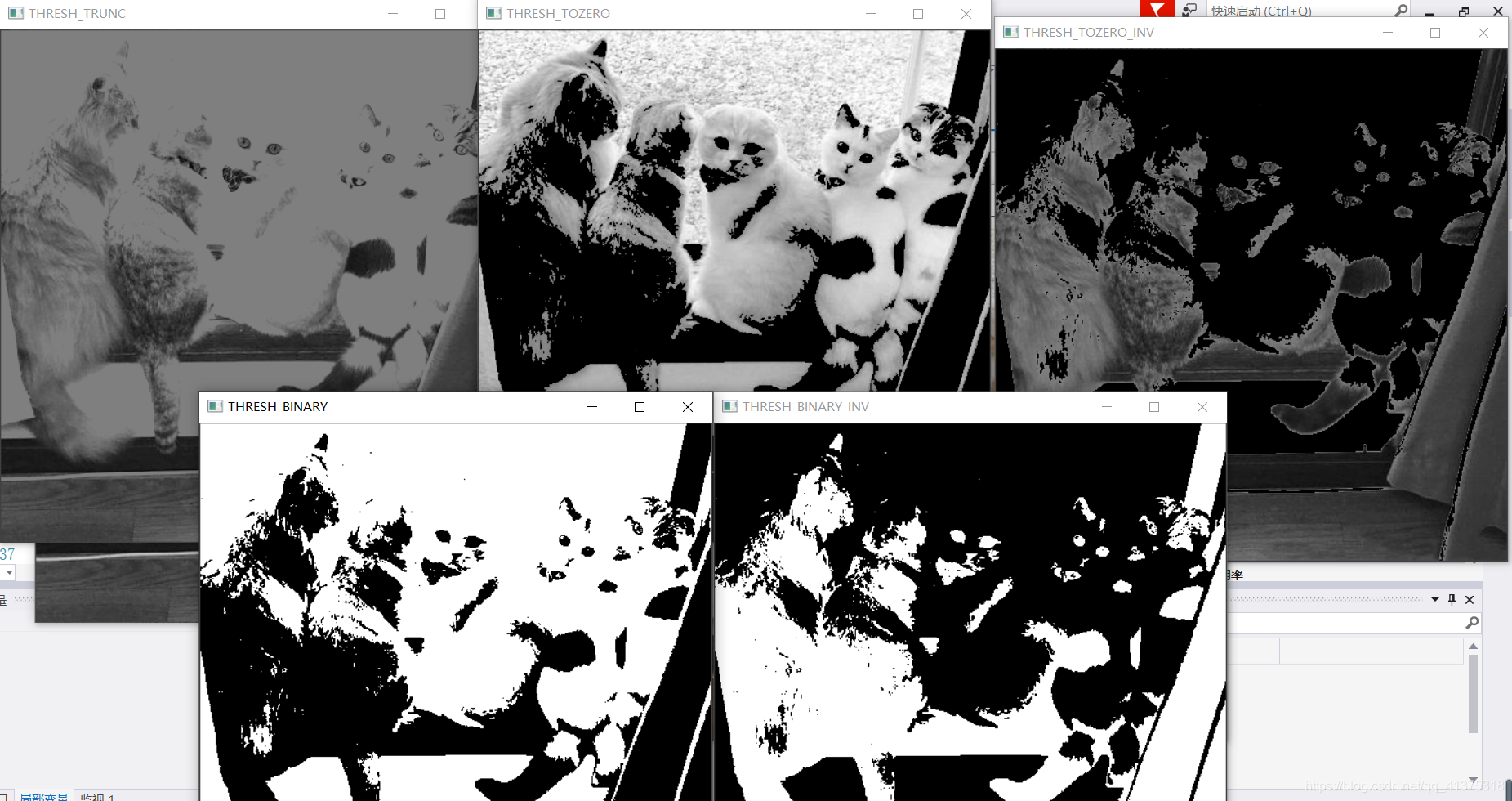

	// 1
	threshold(gray, binary, 127, 255, THRESH_BINARY);
	imshow("THRESH_BINARY", binary);
	// 2
	threshold(gray, binary, 127, 255, THRESH_BINARY_INV);
	imshow("THRESH_BINARY_INV", binary);
	// 3
	threshold(gray, binary, 127, 255, THRESH_TRUNC);
	imshow("THRESH_TRUNC", binary);
	// 4
	threshold(gray, binary, 127, 255, THRESH_TOZERO);
	imshow("THRESH_TOZERO", binary);
	// 5
	threshold(gray, binary, 127, 255, THRESH_TOZERO_INV);
	imshow("THRESH_TOZERO_INV", binary);
	waitKey(0);
	destroyAllWindows();
	return 0;
}
