CQUPT 2023毕业论文中的Mathtype公式编号及其图表的题注

1. Mathtype公式及编号和引用

步骤

优点这样就方便了,中间在插入一个公式,编号会自动更新.

• 下载软件:Mathtype软件自己下载,也可call me .
• 制作公式格式:公式居中,编号靠右.我一般用表格制作公式,你喜欢也可以用制表符,都行.
• 插入公式和编号.
• 分节插入编号.
• 引用

第一步

省略…

第二步

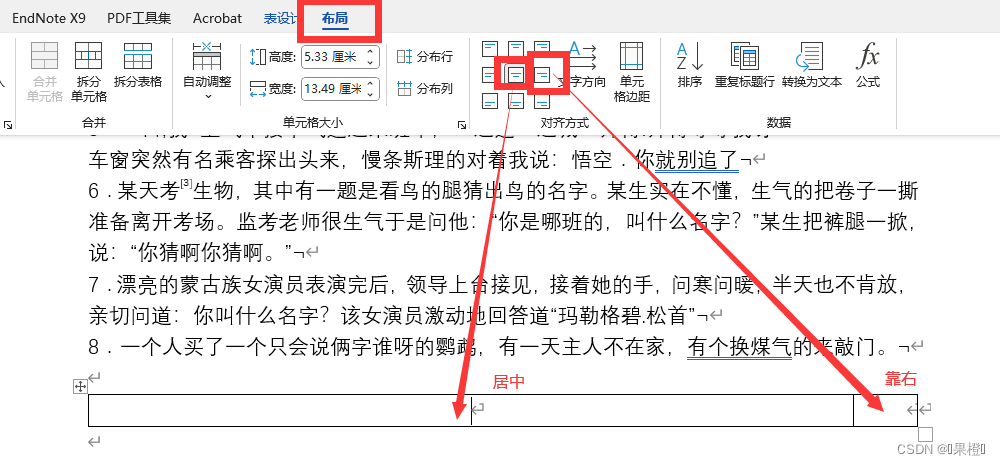

• 插入表格,并设置格式,居中和靠右,(其实没有居中,有强迫症的,可以插入1x3的表格,然后使第一个和最后一个表格的宽度一样,中间的表格就居中了)


第三步

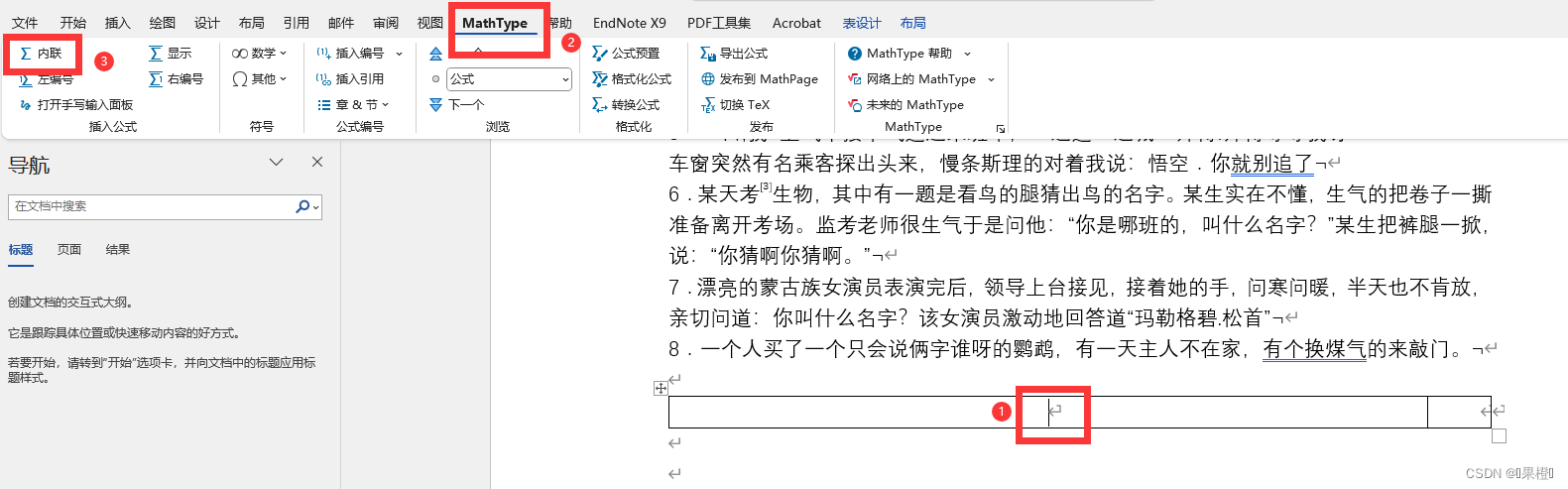

• 我一般用内联方式插入(在正文中也是),

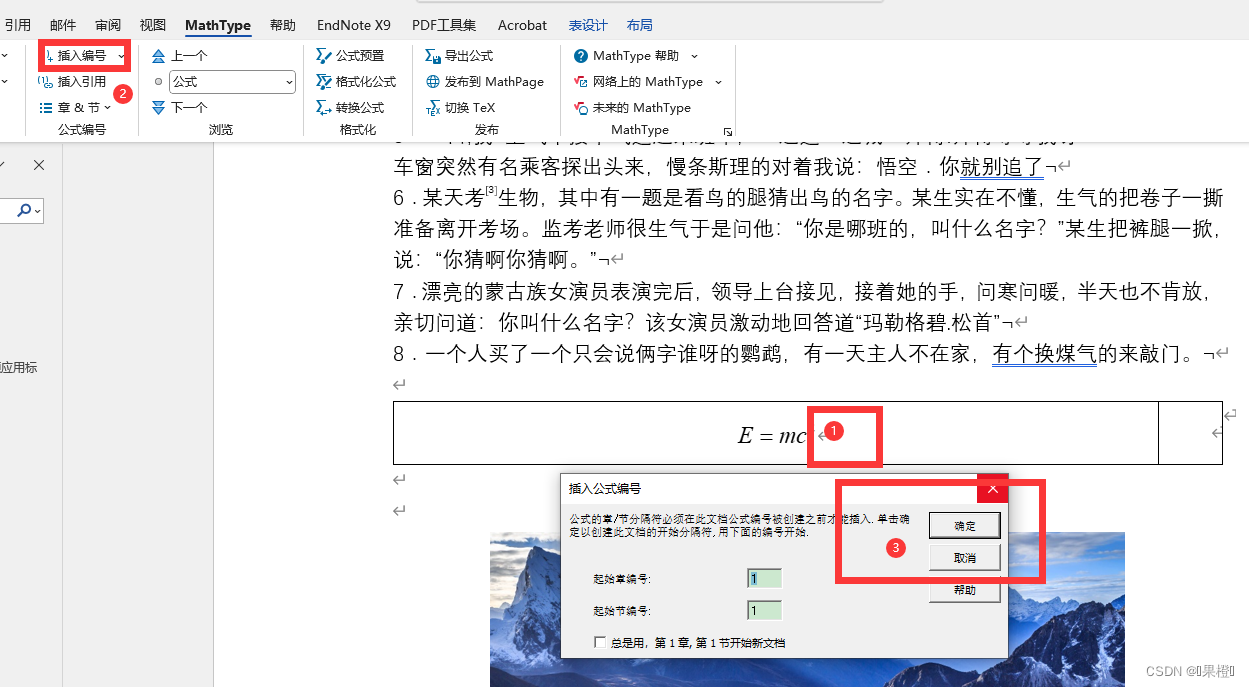

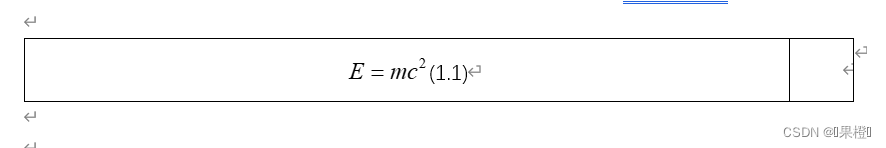

• 然后编辑公式并保存,然后插入编号.

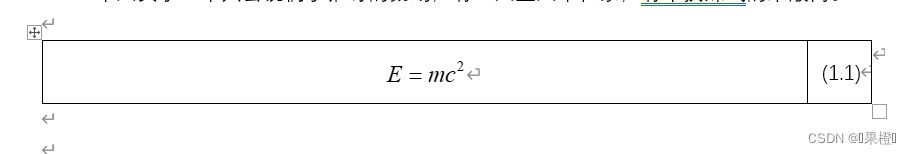

• 然后调整编号的位置,隐藏表格框

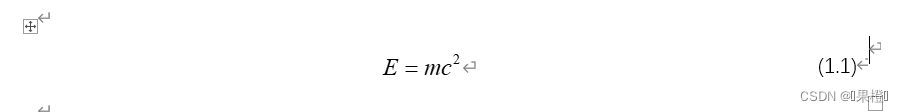

• 最后的效果,其在他地方需要插入公式时,可以直接将该表格全部复制过去,双击编辑公式即可.双击新的编号会自动更新



第四步

• 在第二章插入2-1
• 首先调整编号格式

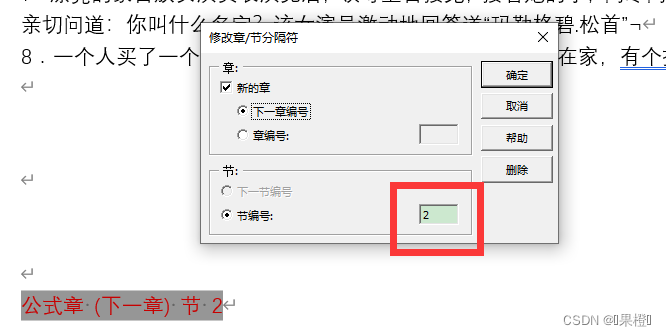

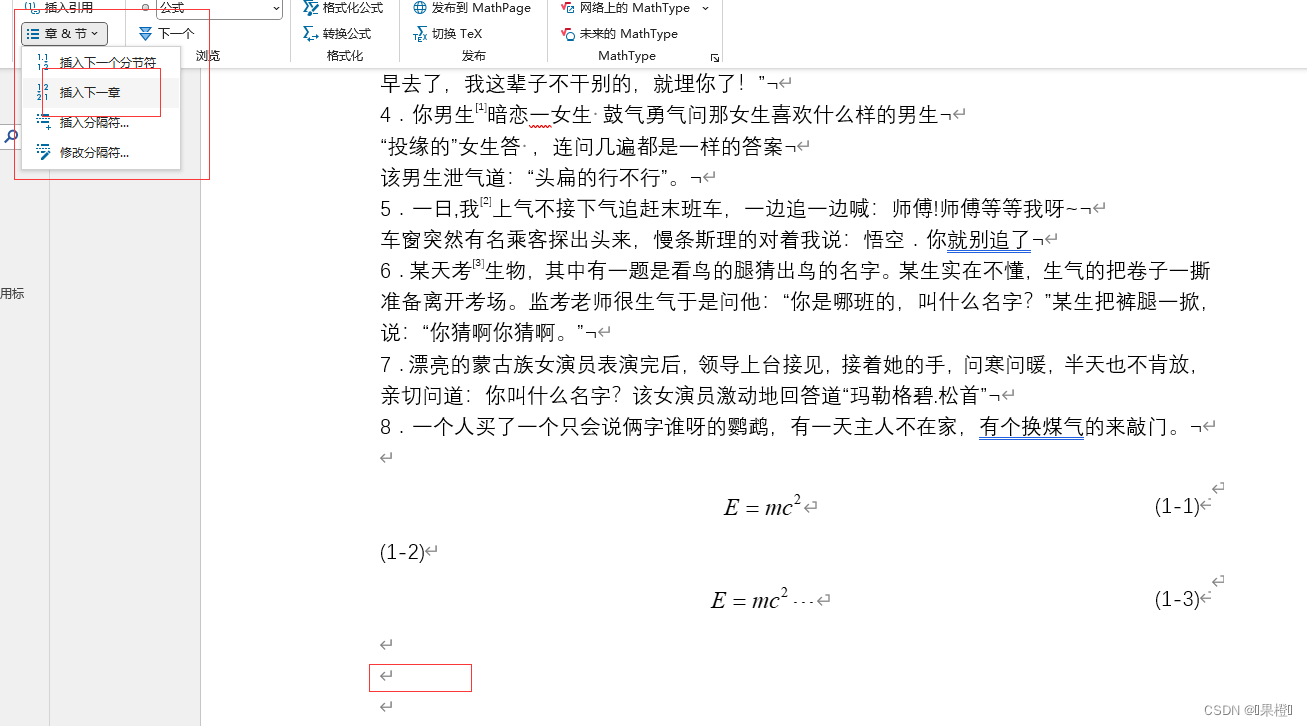

• 插入下一节,并设置章节号为2

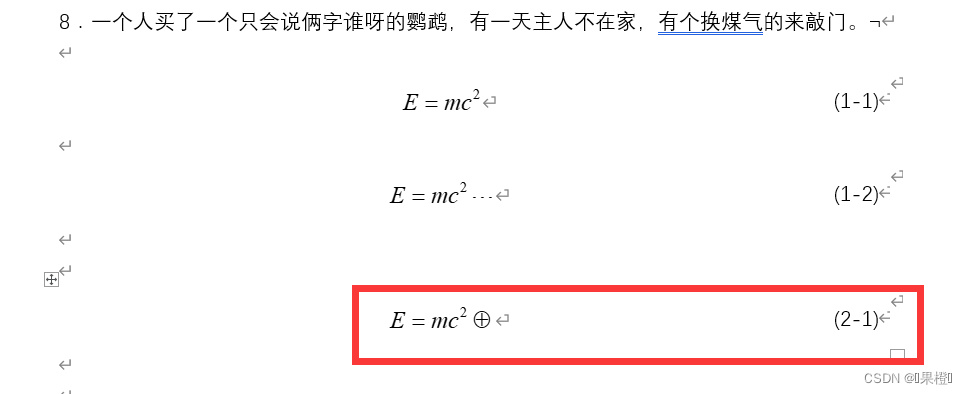

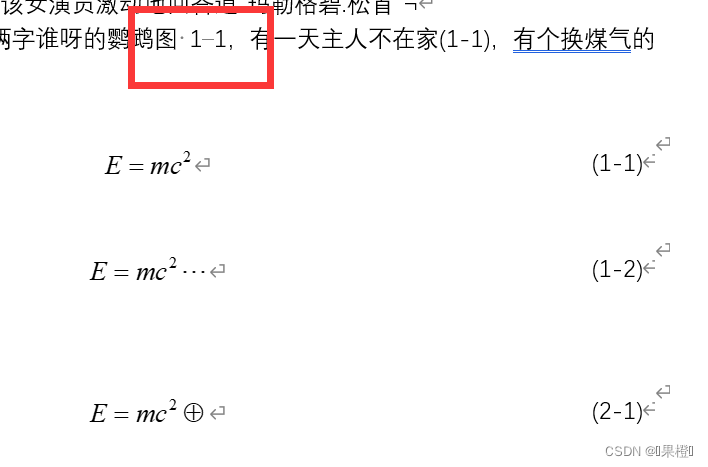

• 然后在下面插入公式,更新即可


第五步

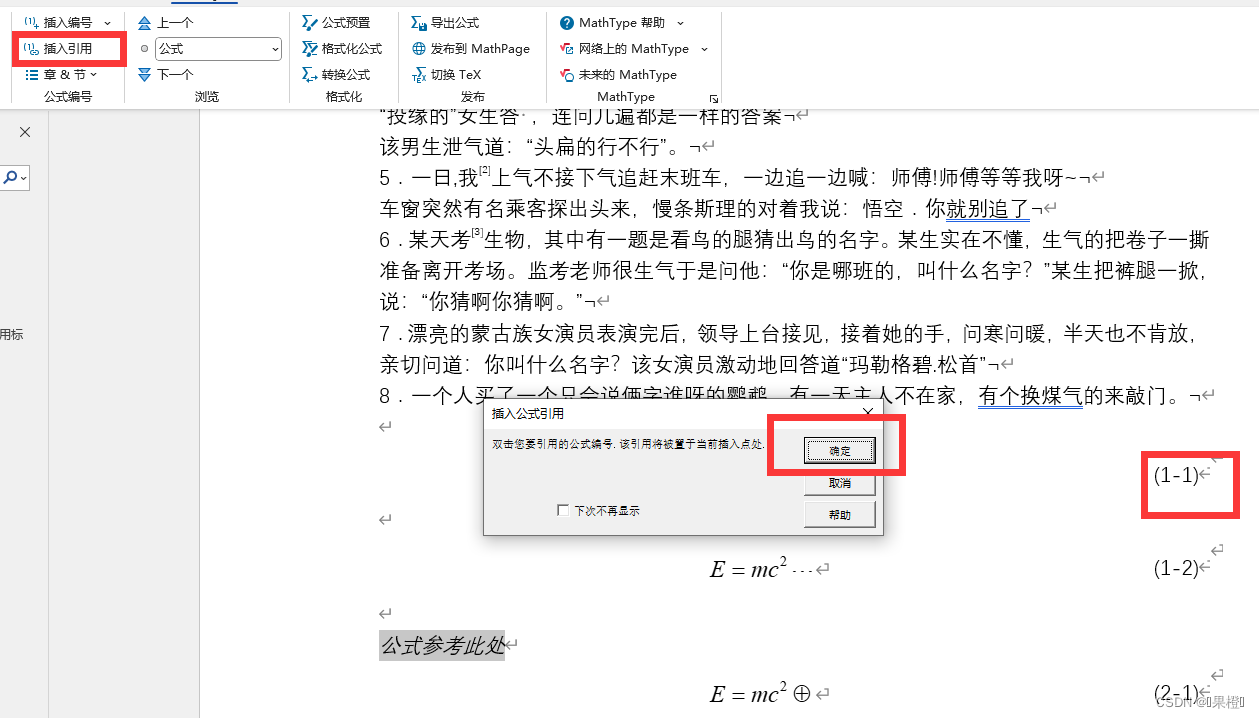

• 引用编号,按下面步骤,最后双击编号即可插入

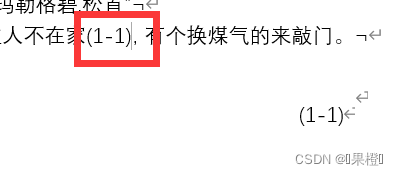

• 插入效果


Mathtype使用小技巧

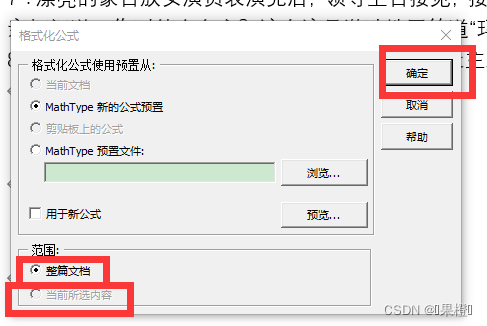

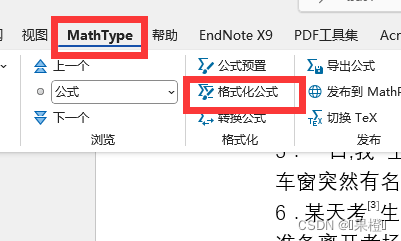

• 批量修改公式格式:可以先选中一个公式,设置成想要的格式,然后使用公式格式化

• 没有选中就是默认整篇的公式,选中就是修改选中的(可以使一整段文字)

• 上述方法可以放方便修改正文(小四,12pt)和表格(五号,10.5pt)中的公式

简洁插入方法

之前真的是在干啥哦，确实，磨刀不误砍柴工啊

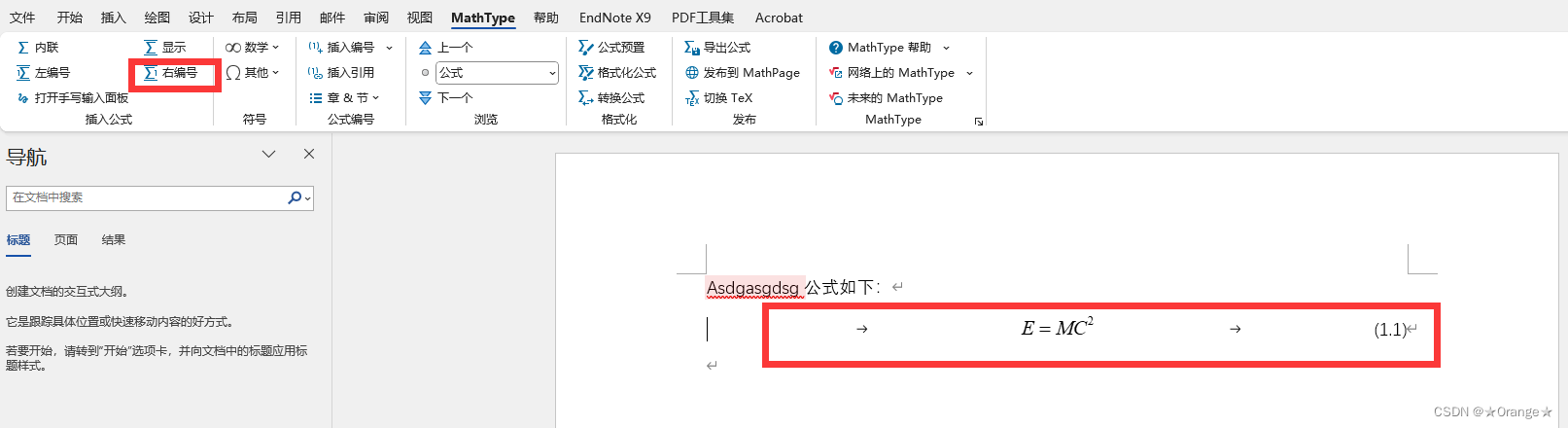

重要的来了，当文章写完才发现，Mathtype可以直接插入公式并编号，完全不用建网格，右编号直接就好了

2. 图表的题注及其交叉引用

步骤

1. 拷贝图片到word合适的位置(一般使用嵌入型),可以给图片设置一个样式,居中就好,段后段前自己看着办(模板里面有图片的样式).
2. 选中图片添加题注(表格方法类似).
3. 交叉引用图片.

第一步

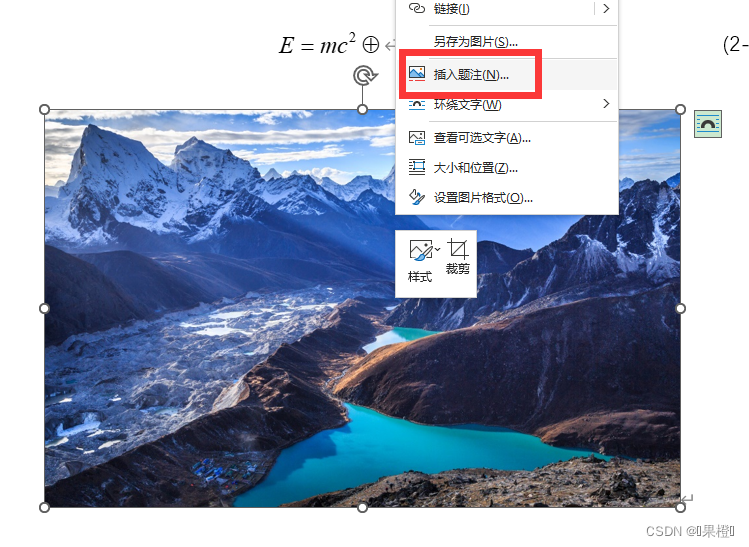

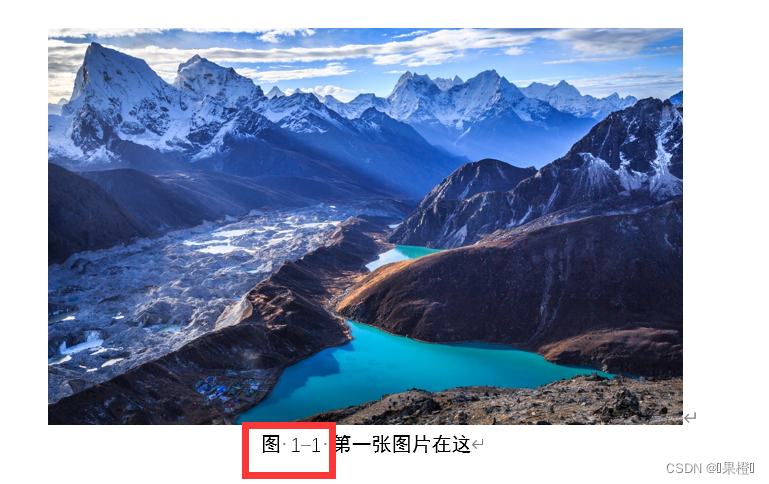

• 插入图片,并选中右键插入题注


第二步

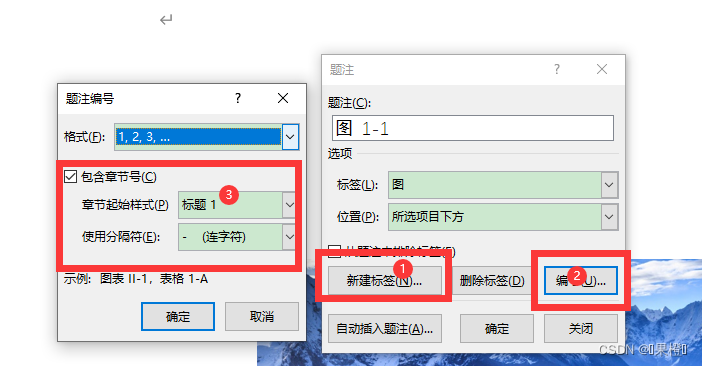

• 设置题注格式,先建立图的标签,然后设置编号,选包含章节节号(后面可用于其他章节编号如2-1,3-1等,后面介绍).

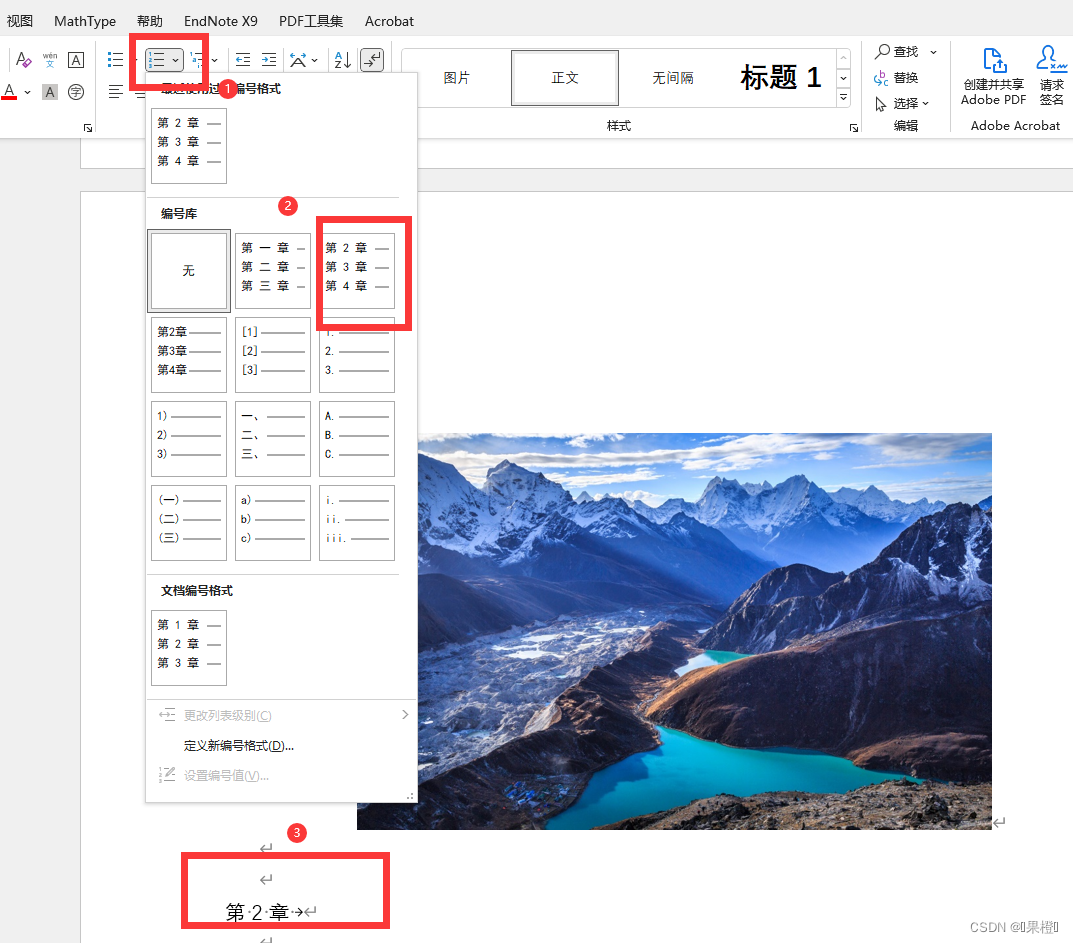

• 插入章节号,从第一章开始.(CQUPT论文模板里面每章的标题已经设置好了)


• 在插入前,需要将第1章,第2章的样式设置成标题1,不然生成不了.


• 然后就可以愉快的插入题注了



第三步

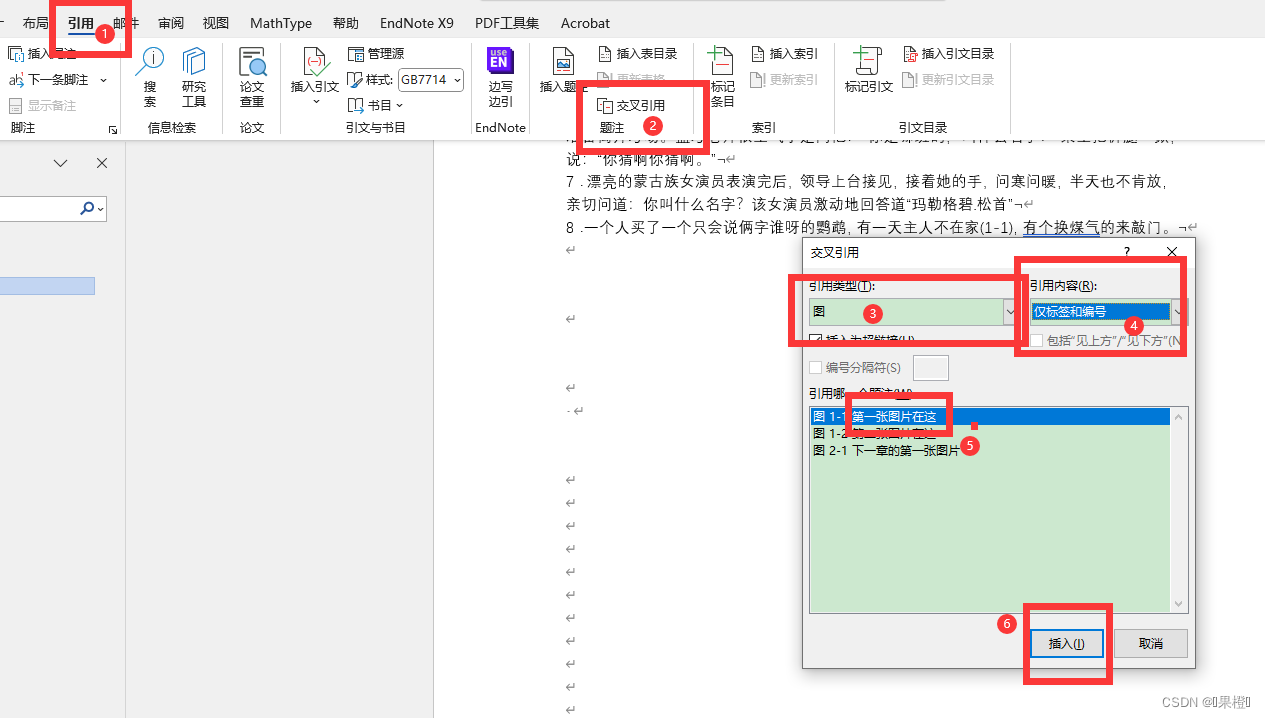

• 交叉引用

• 效果


最后调整技巧

• 选中,交叉引用右键后更新域就可以刷新编号.

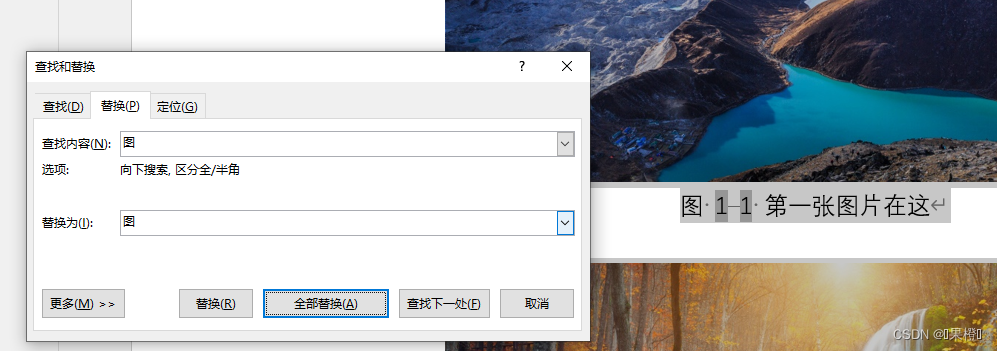

• 在上面的最后一张图,我们发现,图后面有一个空格(在CQUPT的格式中没有这个空格).解决办法:给一类题注设置相应的样式,然后点击样式,选中全部的题注,然后替换图+空格->图.

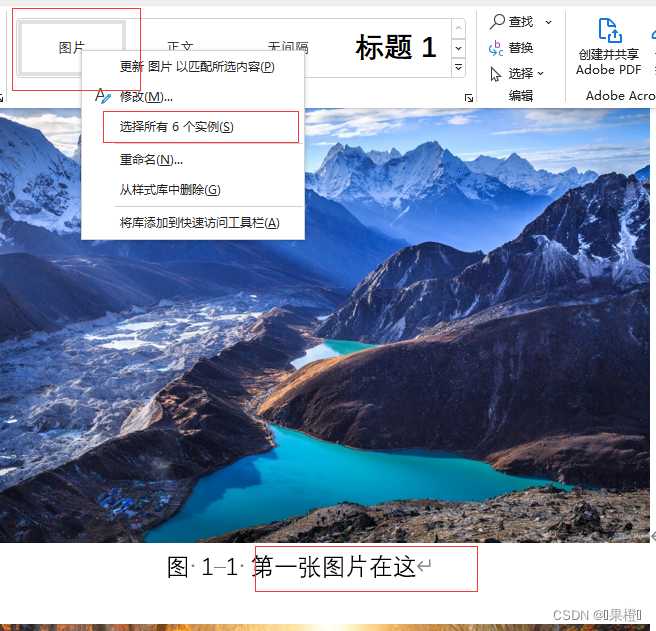

• 先选中题注(这我的题注设置的是图片的样式,方便演示),然后右键样式选项卡中的图片.选中全部实列.


• 最后全部替换就可以了

参考文献的插入可参考这里

资料

演示使用的word下载
