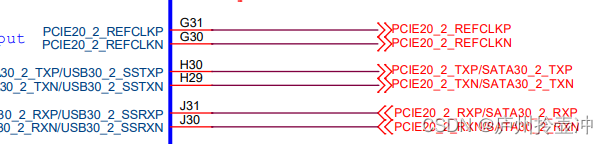

在电路原理图中,引脚向外延伸的线终端的双箭头常常代表这个引脚是双向的,也就是说这个引脚既可以是输入也可以是输出。
注意:箭头代表信号的的方向。
但是如下图

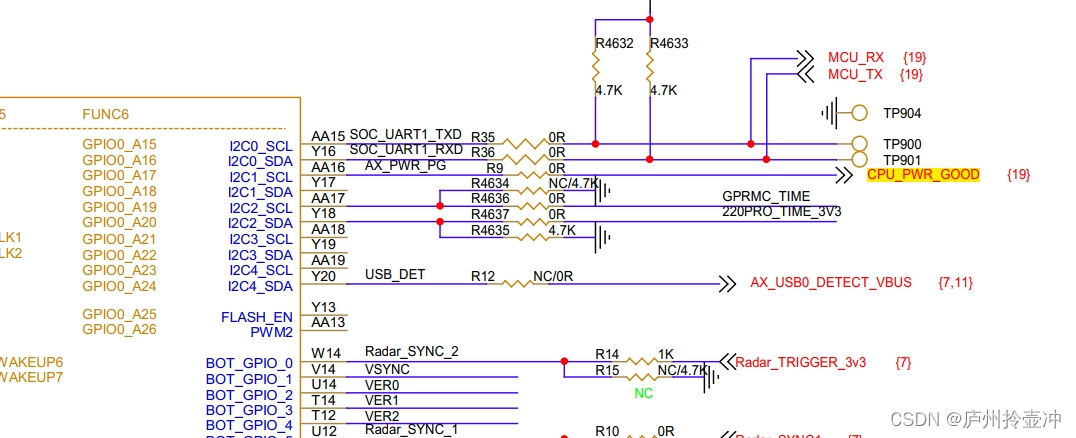

CPU_PWR_GOOD这个引脚是soc和mcu交互的gpio,方向根据双方的配置来的,不是固定不变的。如果soc作为输入那就是反了,如果soc作为输出那就没有问题,根据实际配置而定。如果不是作为MCU和SOC交互的其他的一般性的GPIO引脚,可能在两个模块之间就是只有一种方向,此时的箭头就是代表输入或者输出。
