第十三课：eNSP BGP协议教程

 系列文章目录

第一课：eNSP第一个网络拓扑配置教程

第二课：eNSP vlan网络拓扑图配置教程

第三课：eNSP WIFI网络拓扑配置教程

第四课：eNSP 路由器路由配置拓扑教程

第五课：eNSP DHCP拓扑配置教程

第六课：eNSP 防火墙拓扑配置教程

第七课：eNSP 单臂路由/多臂路由拓扑配置教程

第八课：eNSP 链路聚合2种方式（手工模式和LACP模式）拓扑配置教程

第九课：eNSP VRRP虚拟路由冗余协议配置教程（防火墙双机热备）

第十课：eNSP 静态NAT/动态NAT/动态NAPT/Easy IP/静态NAPT 5种NAT配置教程

第十一课：eNSP ACL应用教程

第十二课：eNSP OSPF协议教程

---

一、知识点

BGP（Border Gateway Protocol）是一种用于Internet核心的路由协议，用于在自治系统之间传递路由信息。BGP协议由互联网工程任务组（IETF）开发，并已成为IPv4和IPv6核心路由的标准协议。

BGP的主要功能是建立和维护一个可靠的、自治系统之间的路由表，使得路由器可以知道到达其他自治系统的最佳路径。通过BGP协议，路由器之间可以共享路由信息，并根据路径属性（如跳数、带宽、负载等）选择最佳路径。

BGP协议具有以下特点：

1. 路径选择：BGP使用路径向量协议进行路由选择，每个BGP路由器维护一个路径向量，包括到达目的地的下一跳地址和经过的自治系统序列。
2. 可靠传输：BGP使用TCP（传输控制协议）作为传输协议，确保可靠的数据传输。
3. 策略路由：BGP支持策略路由，允许管理员根据特定的条件（如源/目的IP地址、应用或安全策略）来选择最佳路径。
4. 路由聚合：BGP支持路由聚合，将多个路由聚合为一个聚合地址，以减少路由表的大小。
5. 增量更新：BGP支持增量更新，只发送更改的部分而不是整个路由表，以减少带宽和CPU资源的使用。
6. 支持多协议：BGP可以与其他内部网关协议（IGP）协同工作，支持多种网络层协议（如IPv4和IPv6）和传输层协议（如TCP和UDP）。

命令	说明
router-id <IP>	Router-ID是一个用于标识OSPF（Open Shortest Path First）路由器身份的IP地址。在OSPF协议中，每台路由器都需要有一个唯一的Router-ID，以便在OSPF区域内唯一标识该路由器。 Router-ID通常使用点分十进制格式的IP地址来表示，例如"1.1.1.1"。在华为路由器上，可以通过手动配置或自动选择接口IP地址的方式来设置Router-ID。手动配置时，可以使用命令"router-id"后跟具体的IP地址来设置Router-ID。
peer <IP> as-number <AS_ID>	“peer 12.1.1.2 as-number 20”表示与路由器之间的对等体（peer）IP地址为12.1.1.2，并使用AS号（自治系统号）20进行标识。 在路由协议中，对等体是指与其他路由器共享路由信息的路由器。通过与对等体交换路由信息，路由器可以构建完整的路由表，从而将数据包转发到目的地。 AS号用于标识不同的自治系统，以便在不同的自治系统之间进行路由选择。在BGP（边界网关协议）等路由协议中，使用AS号来标识不同的自治系统并建立路由表。
peer <IP> connect-interface LoopBack0	“peer 4.4.4.4 connect-interface LoopBack0”表示与对端路由器之间的对等体IP地址为4.4.4.4，并使用LoopBack0接口进行连接。 LoopBack接口是一种虚拟接口，常用于路由器之间的连接。LoopBack接口可以提供稳定的、可预测的IP地址，用于在路由器之间建立BGP（边界网关协议）等路由协议的对等体关系。通过LoopBack接口，路由器可以与对端路由器建立稳定的连接，并交换路由信息。 在配置BGP对等体时，可以使用“peer”命令指定对等体的IP地址，并使用“connect-interface”命令指定用于与对等体通信的接口。LoopBack接口通常具有稳定的IP地址和较低的延迟，因此常用于建立BGP对等体关系。
peer <IP> next-hop-local	“peer 4.4.4.4 next-hop-local”表示在与IP地址为4.4.4.4的对等体通信时，将下一跳设置为本地地址。 在BGP（边界网关协议）中，当路由器收到对等体发送的路由更新信息时，它会根据路径选择算法选择最佳路径，并将数据包转发到最佳路径的下一跳地址。如果使用“next-hop-local”命令，则表示将下一跳设置为本地地址，即将数据包直接发送回对等体。 这种配置通常用于避免路由环路或特殊路由策略的场景。例如，当路由器收到一条从对等体学习到的路由，但该路由的目的地与对等体的IP地址在同一网段时，为了避免路由环路，可以将下一跳设置为本地地址，即将数据包直接发送回对等体。

二、BGP实验

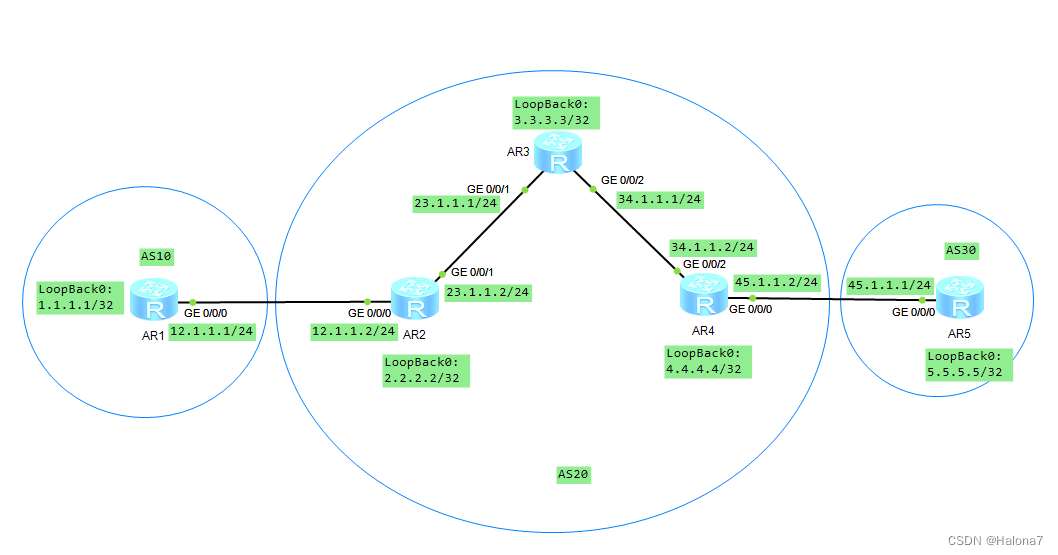

1、绘制拓扑图

​

 2、路由器端口和LookBack0 IP配置

参考拓扑图进行配置

3、配置IGP协议

在同一个AS内部，配置IGP（这里以OSPF为例）协议，实现内部网络互通，为BGP协议打底，因为想要建立BGP邻居关系，需跟邻居TCP可达，也就是能够通信。

R2：

ospf 1
area 0.0.0.0

int g0/0/1
ospf enable 1 area 0.0.0.0
q
int LoopBack 0
ospf enable 1 area 0.0.0.0

R3:

ospf 1
area 0.0.0.0
network 0.0.0.0 255.255.255.255

R4:

ospf 1
area 0.0.0.0

int g0/0/2
ospf enable 1 area 0.0.0.0
q
int  LoopBack 0
ospf enable 1 area 0.0.0.0

4、配置BGP协议

在R1上配置BGP进程和EBGP邻居关系：

bgp 10
router-id 1.1.1.1
peer 12.1.1.2 as-number 20

在R2上配置BGP进程,EBGP邻居关系和IBGP邻居关系：

bgp 20
router-id 2.2.2.2
peer 4.4.4.4 as-number 20
peer 4.4.4.4 connect-interface LoopBack0
peer 12.1.1.1 as-number 10
peer 4.4.4.4 next-hop-local

在R4上配置BGP进程,EBGP邻居关系和IBGP邻居关系：

注意:r3上不需要配置bgp协议。

bgp 200
router-id 4.4.4.4
peer 2.2.2.2 as-number 20
peer 2.2.2.2 connect-interface LoopBack0
peer 45.1.1.1 as-number 30
peer 2.2.2.2 next-hop-local

在R5上配置BGP进程,EBGP邻居关系：

bgp 30
router-id 5.5.5.5
peer 45.1.1.2 as-number 20

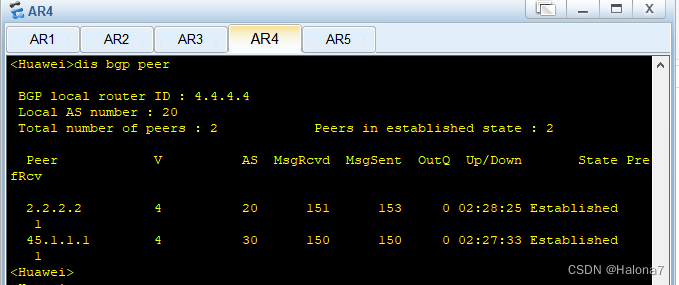

查检R1 R2 R4 R5的邻居关系是否起来,状态为Established 表示邻居关系建立成功：

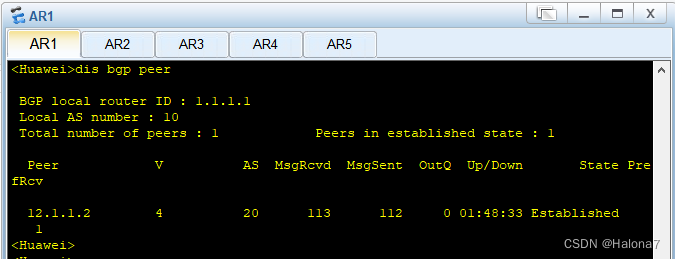

R1：

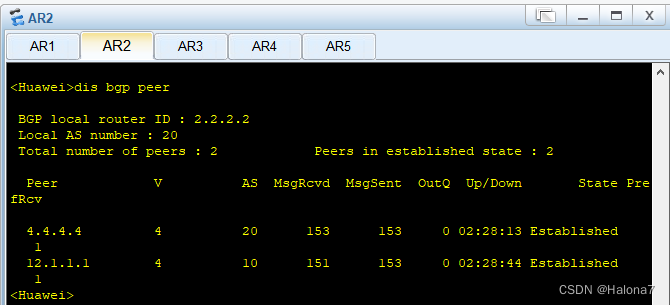

R2:

R4:

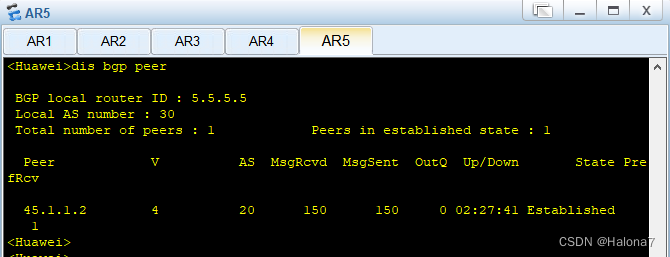

R5:

5、路由宣告和引入

在BGP进程中，使用network命令宣告本地路由或使用import命令引入其他协议的路由，并观察邻居间的路由更新信息。

R1:

bgp 10
network 1.1.1.1 255.255.255.255

R5:

bgp 30
network 5.5.5.5 255.255.255.255

6、查看路由更新信息

R1:

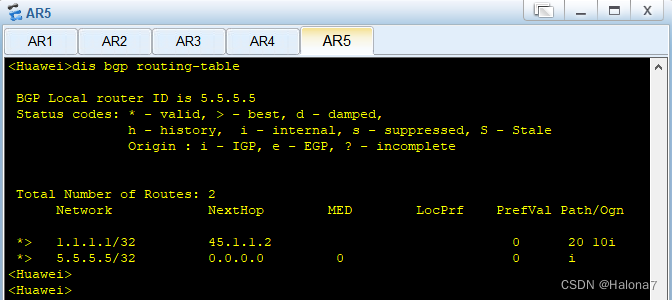

R5:

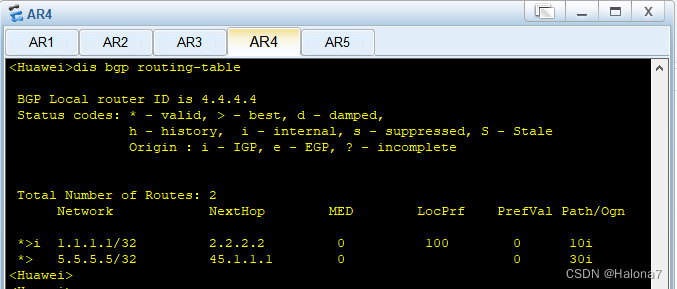

R2:

R4:

此时路由已经传过去了，但是r1和r5之间现在是ping不通的，因为在r3中出现了路由黑洞，它没有去往r1和r5的路由
这时我们要在r2和r4中的ospf进程下引入bgp路由，让r3学习到这两条路由。

R2:

ospf 1
import-route bgp

R4:

ospf 1
import-route bgp

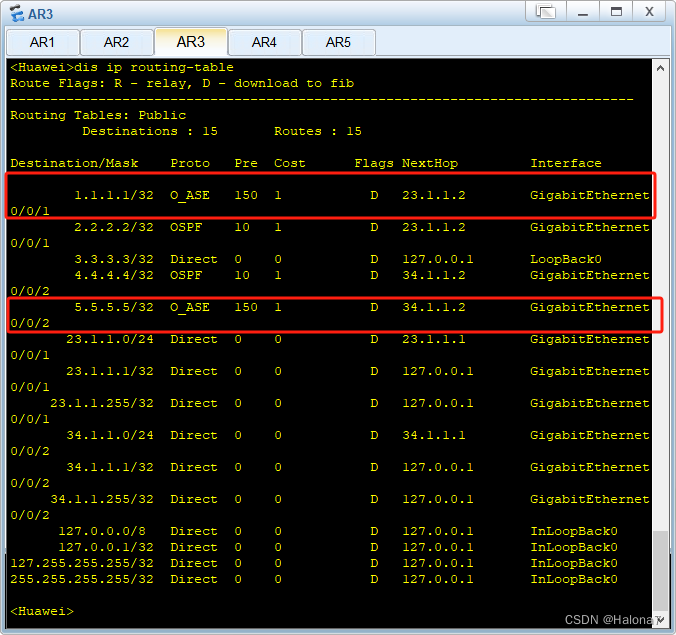

此时再去看r3的路由表。r3学习到了去往1.1.1.1和5.5.5.5的路由:

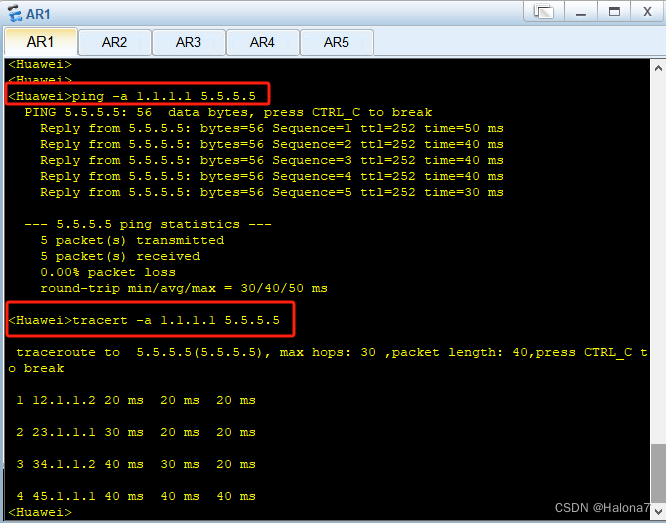

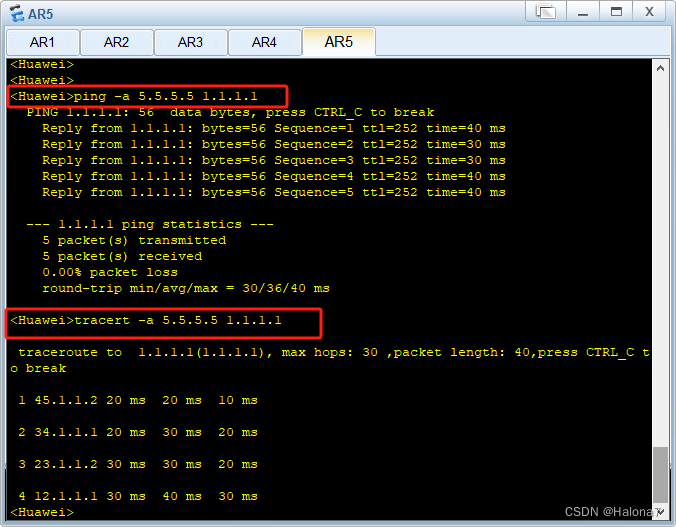

7、测试验证
