Multisim14.0仿真（三十七）LM358 典型应用Multisim仿真设计

一、LM358简介：

        LM358 运算放大器属于一种低功率双运算放大器，由两个独立的高增益内部频率补偿运算放大器组成，专门设计用于在宽电压范围内由单电源供电。LM358 运算放大器具有低功耗、共模输入电压范围扩展到地/VEE以及单电源或双电源操作。与单电源应用中的标准运算放大器类型相比，它具有几个明显的优势。该放大器可在低至 3.0 V 或高达 32 V 的电源电压下工作。共模输入范围包括负电源，因此在许多应用中无需使用外部偏置组件。输出电压范围还包括负电源电压。

二、LM358主要特性：

● 内部频率补偿

● 高输入单电源电压范围： 3V ～ 36V

● 短路保护 ● 高输入双电源电压范围：± 18V

● 低功耗：单路典型值 300uA

● 单位增益带宽：大于 1.2MHZ

三、LM358主要应用：

 传感器信号放大器；

音频放大器；

直流增益；

其他应用领域。

四、LM358封装、引脚定义：

1）、封装：

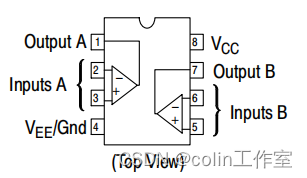

2）、引脚定义：

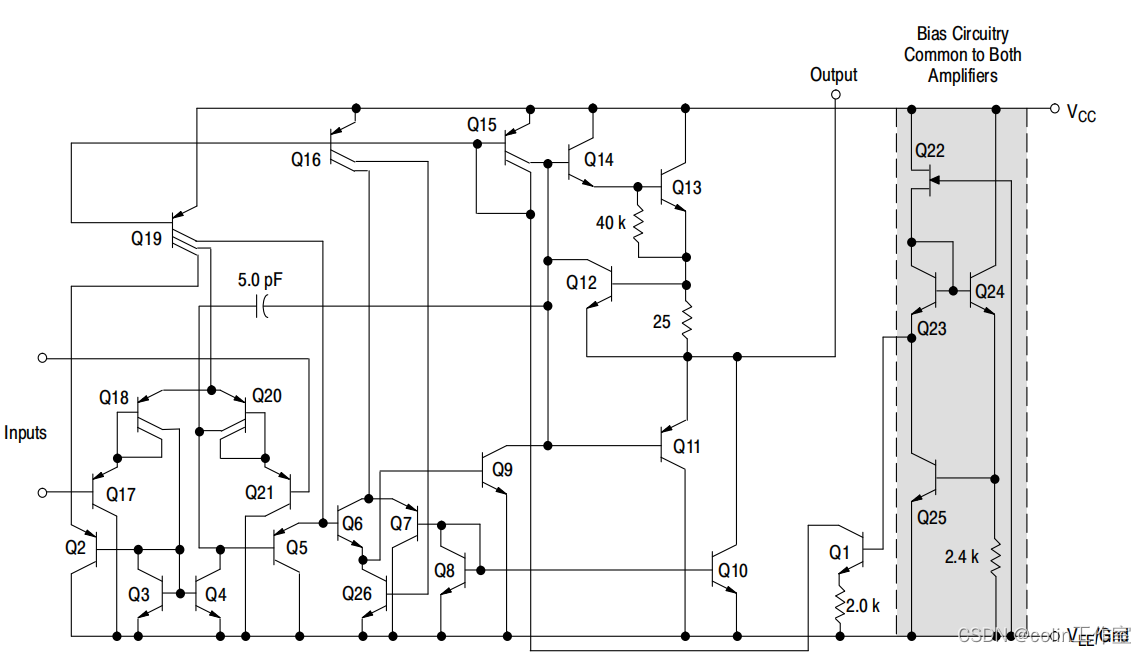

五、LM358内部原理框图：

六、典型应用仿真原理图：

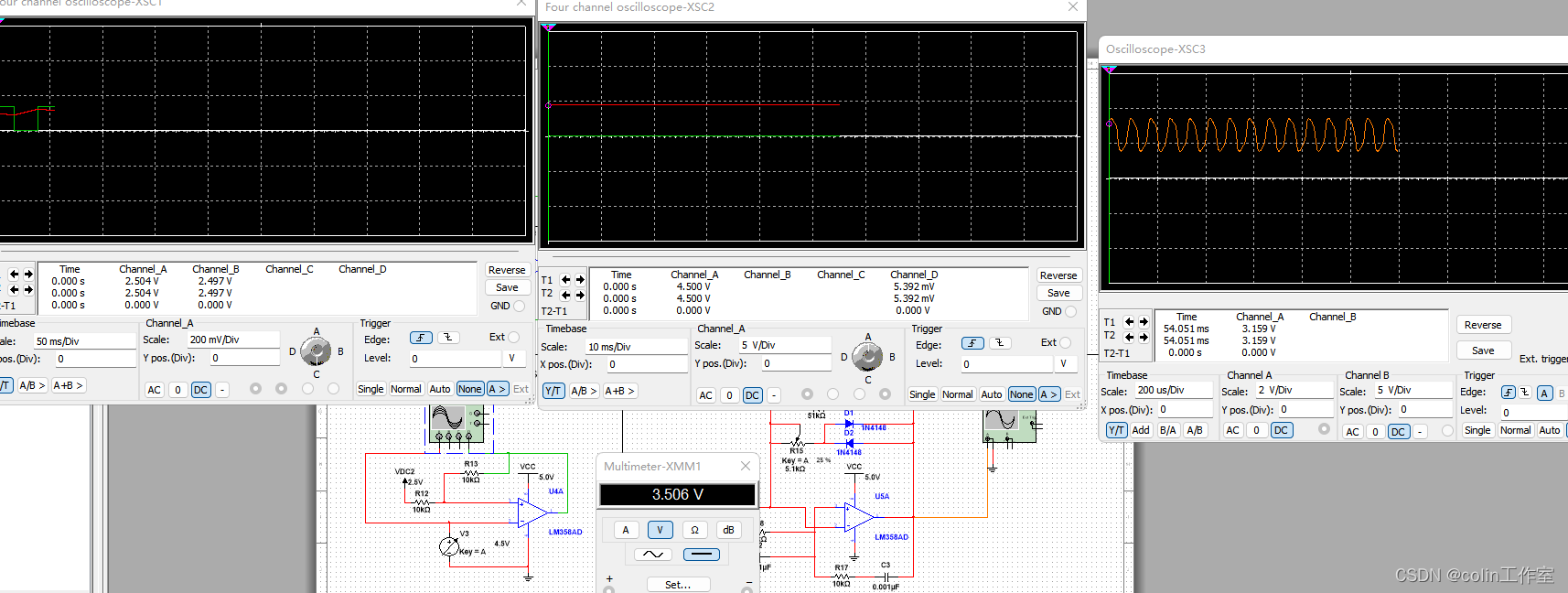

七、仿真效果图：
