HyperLynx中层叠设计实例

层叠结构和材料参数对于仿真是不可或缺的，HyperLynx提供了一个比较完善的、可视化的层叠设计工具。

1.层叠编辑器界面

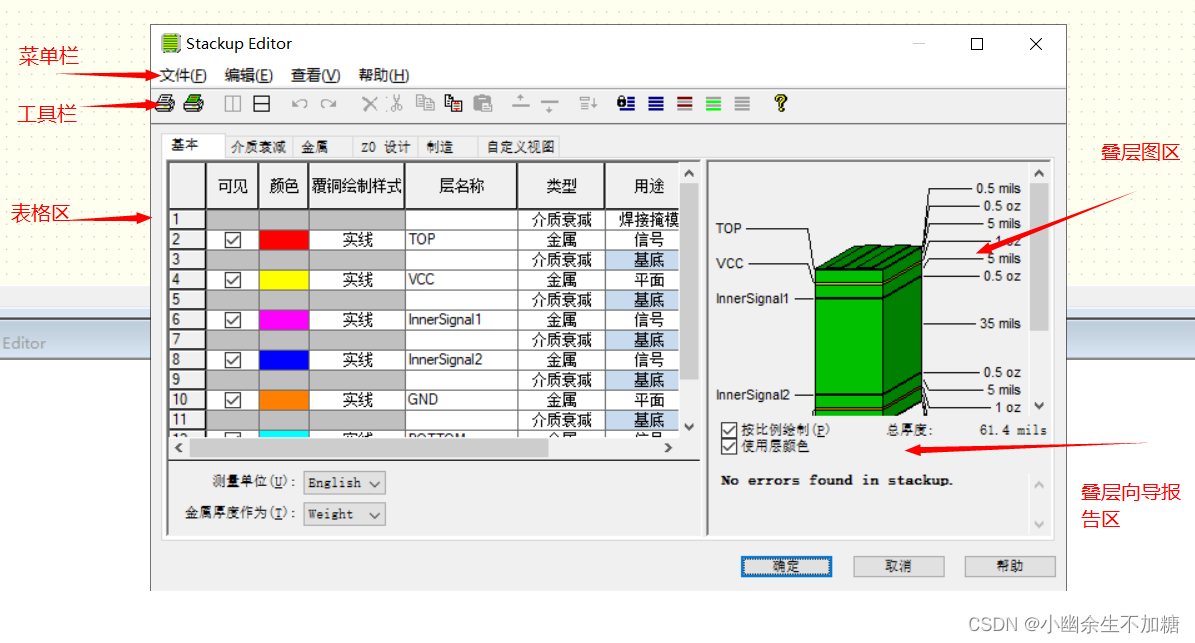

层叠编辑器界面如图所示：
在菜单栏上选择设置（Steup）-层叠（Stackup）-编辑（Edit），或者在工具栏点击

按钮

层叠编辑器界面比较简单，但层叠中对仿真有影响的参数基本都包含其中，主要在表格区。表格区有5个小模块分别为：基本（Basic）、介质设置（Dielectric）、金属层设置（Metal）、阻抗设置（Z0 Planning）、自定义视图（Custom View）；这5个小模块也并不是相互独立的。
