故障树分析（FTA）

1.什么是故障树分析

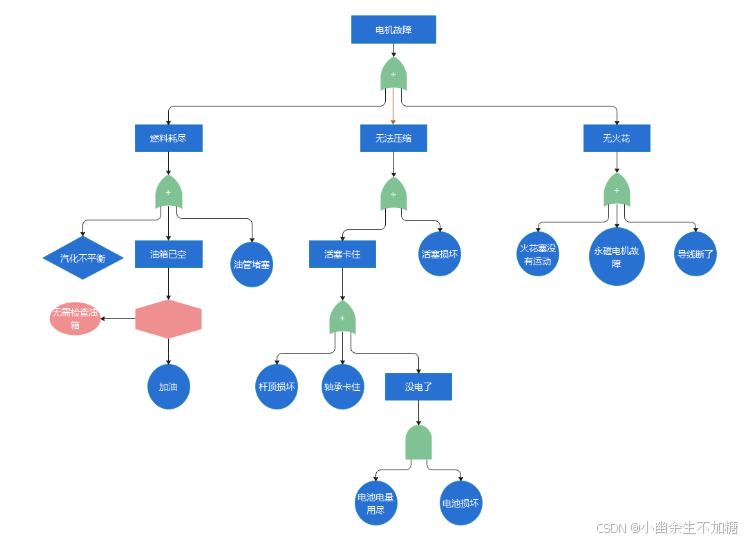

故障树分析（Fault Tree Analysis, FTA）是一种系统安全工程的分析方法，它采用逻辑图解的方式来分析系统中各种故障模式及其导致顶事件（通常是系统失效或事故）的原因。故障树以倒置的树状结构展现，从一个顶端的不期望事件（顶事件）开始，向下分解为一系列的中间事件和基本事件，直到揭示出所有可能的故障原因和它们之间的逻辑关系。

在故障树中，主要使用三种逻辑门来表示事件之间的关系：

•与门（AND）：表示所有输入事件都必须发生，顶事件才会发生。

•或门（OR）：表示输入事件中的任何一个或多个发生，就足以导致顶事件的发生。

•非门（NOT）：表示事件的否定条件，用于表示某个事件不发生的情况。

通过故障树分析，可以：

•系统地识别和组织所有可能导致系统故障的因素。•明确故障原因之间的逻辑关系，理解复杂系统的故障机理。

•评估系统风险，通过对基本事件的概率量化，计算顶事件的发生概率。

•为风险管理、故障预防和系统设计改进提供科学依据。

故障树分析广泛应用于航空航天、核电、化工、软件工程等领域，是进行安全性评估、可靠性分析和风险控制的重要工具。

2.故障树分析需要注意什么

在进行故障树分析时，需要注意以下几个关键点以确保分析的有效性和准确性：

1. 明确分析目标：在开始之前，清晰定义分析的顶事件（即需要预防的事故或故障），确保整个分析过程围绕这一目标展开。

2. 资料收集与预处理：全面收集系统相关信息，包括组件功能、故障模式、以往事故记录等。准确的数据是构建故障树的基础。

3. 合理构建故障树：逻辑清晰地构建故障树结构，合理使用与门、或门、非门等逻辑门，确保故障模式之间的逻辑关系正确无误。

4. 层次分明：保持故障树的层次清晰，合理划分基本事件与中间事件，避免过度复杂化，便于理解和分析。

5. 概率评估：对基本事件分配合理的概率值，基于历史数据、专家判断或行业标准，进行定性和定量分析。

6. 敏感性分析：通过改变输入参数，评估不同因素对顶事件发生概率的影响，找出关键的敏感因素。

7. 验证与确认：完成分析后，通过对比实际事故数据或进行模拟验证分析结果的准确性，必要时调整模型。

8. 文档记录：详细记录分析过程、使用的假设、数据来源及分析结论，便于复审、审计及未来参考。

9. 持续更新与维护：随着系统的变化和新数据的出现，定期回顾并更新故障树模型，保持其时效性。确保以上注意事项有助于提升故障树分析的实用价值，为系统安全设计、风险管理和故障预防提供科学依据。

3.故障树分析工具有哪些

进行故障树分析时，可以采用多种工具来辅助创建、分析及优化故障树。以下是一些常用的故障树分析软件工具：

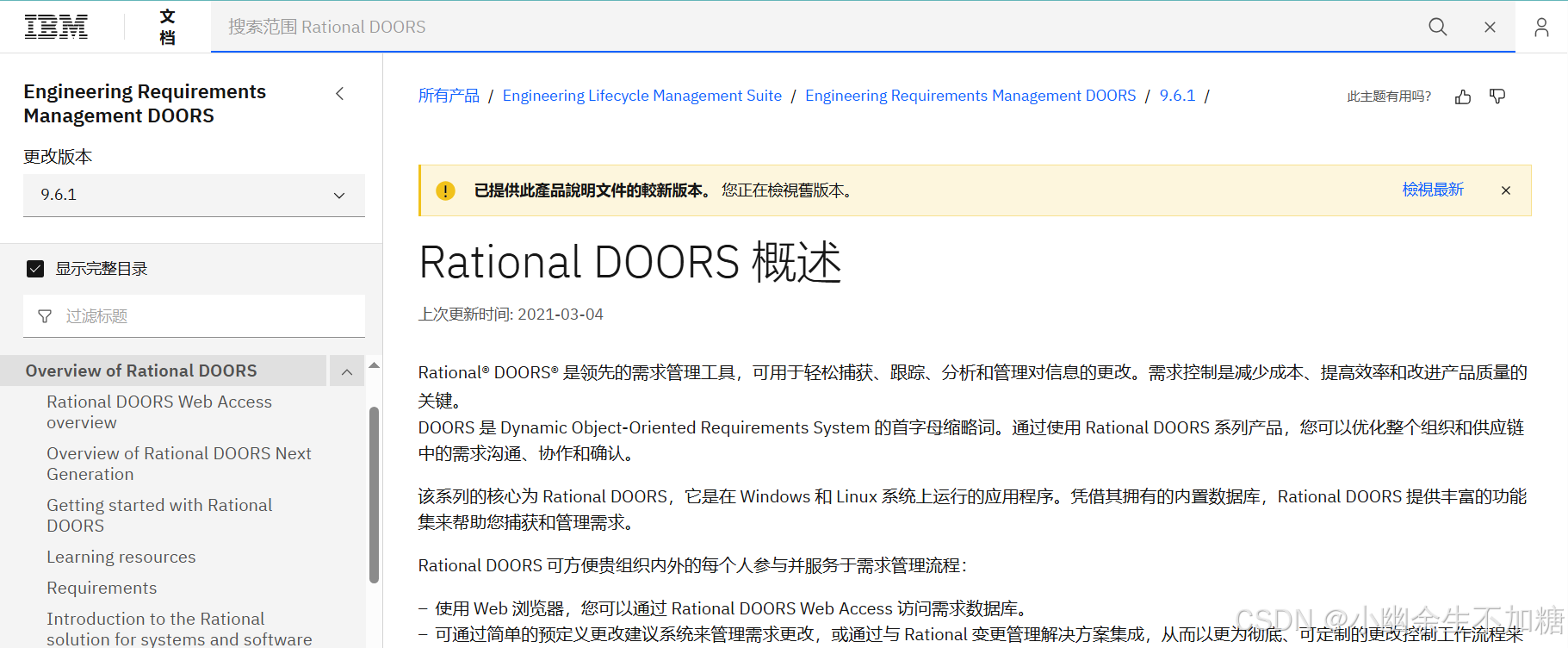

1. Rational DOORS: 虽然主要是需求管理工具，但也支持故障树建模与分析。

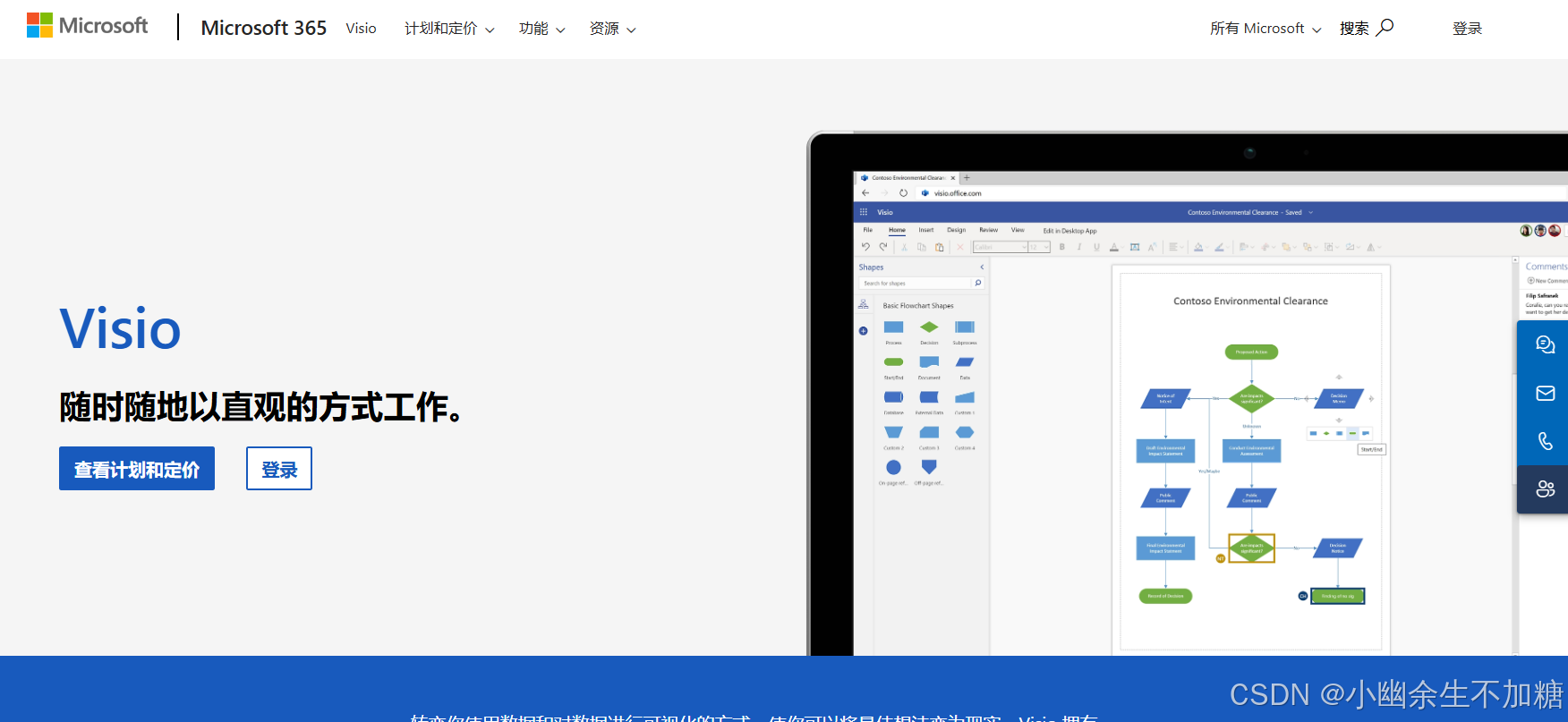

2. Visio: Microsoft Visio通过其图形界面，可以手动构建故障树图，尽管它不具备自动分析功能。


3. SAPHIRE: 美国Idaho National Laboratory开发的工具，特别适合进行复杂系统的概率风险评估（PRA），包含故障树分析功能。

4. Reliability Workbench: Isograph公司提供的综合可靠性分析软件，支持FTA等多种可靠性分析方法。


5. RiskSpectrum: 提供一套全面的核电站风险评估工具，包括强大的故障树分析模块。

6. FMEA-Pro: 除了传统的FMEA，也支持构建故障树并进行定性和定量分析。

7. faultTree+: 专业的故障树分析软件，允许用户设计、分析并优化复杂的故障树模型。

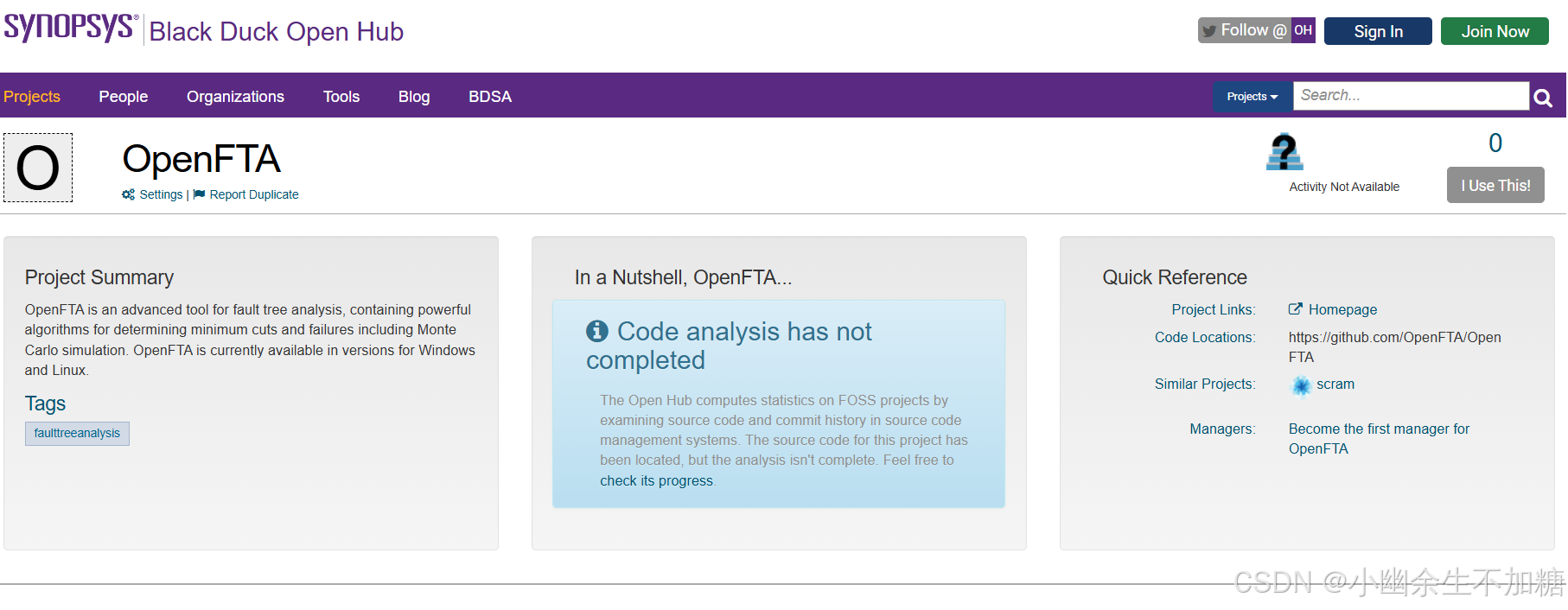

8. OpenFTA: 开源的故障树分析软件，适合预算有限或偏好开源解决方案的用户。


选择合适的工具时，应考虑项目的具体需求、预算、团队熟悉度及软件的支持服务等因素。这些工具不仅能帮助构建故障树图形，还能进行逻辑运算、概率计算及敏感性分析，大大提高了分析效率和准确性。
