使用热敏电阻（NTC/PTC）和热电偶（K型热电偶）测量温度电路方案

1.使用热敏电阻NTC/PTC测量温度电路方案

1.1方案说明

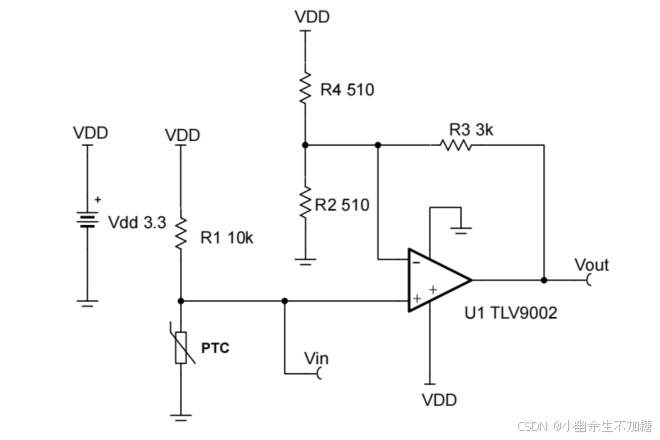

此温度检测电路使用与正温度系数 (PTC) 热敏电阻串联的电阻器构成分压器，从而产生在温度范围内呈线性的输出电压。此电路将同相配置中的运算放大器与反相参考配合使用来对信号进行偏置和放大，从而帮助利用整个 ADC 分辨率并提高测量精度。

1.2注意事项

1. 在线性运行区域内使用运算放大器。通常在 AOL 测试条件下指定线性输出摆幅。TLV9002 线性输出摆幅为 0.05V 至 3.25V。

2. Vin 是正温度系数（PTC）热敏电阻的输出电压。若要校正负温系数 (NTC) 输出电压，请切换 R1 和 PTC 热敏电阻的位置。

3. 根据温度范围和 PTC 的值选择 R1。

4. 使用高电阻值电阻器可能会减小放大器的相位裕度并在电路中产生额外的噪声。建议使用电阻值为 10kΩ 左右或更低的电阻器。

5. 与反馈电阻器并联放置的电容器将限制带宽、提高稳定性并有助于降低噪声。

1.3设计步骤

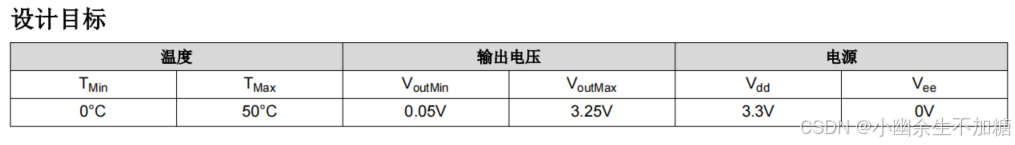

1. 计算 R1 的值以生成线性输出电压。使用 PTC 热敏电阻的最小值和最大值来计算 R1 。

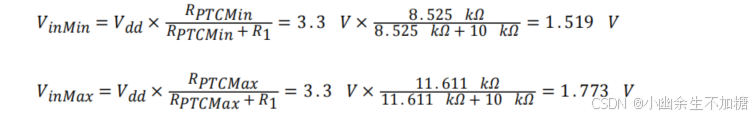

2. 计算输入电压范围。

3. 计算所需增益以生成最大输出摆幅。

4. 使用理想增益求解 R2 和 R4 的并联电阻。选择 R3 = 3kΩ（标准值）。

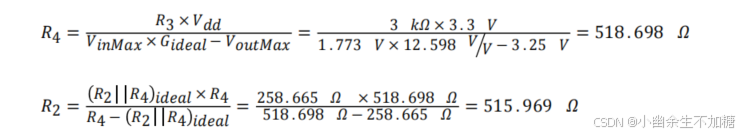

5. 根据传递函数和增益来计算 R2 和 R4。

6. 根据 R2 (510Ω) 和 R4 (510Ω) 的标准值来计算实际增益。

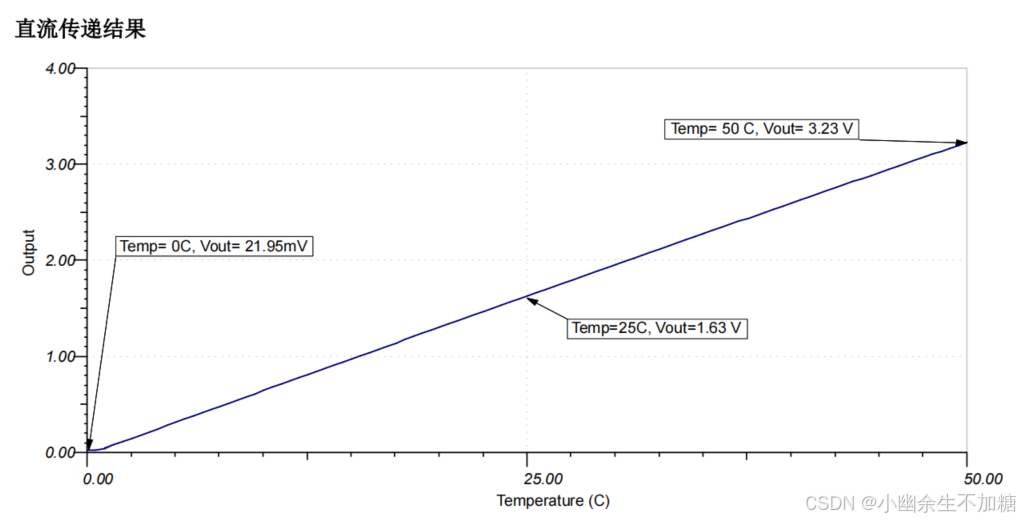

1.4仿真结果

2.精密K型热电偶测温电路

2.1方案说明

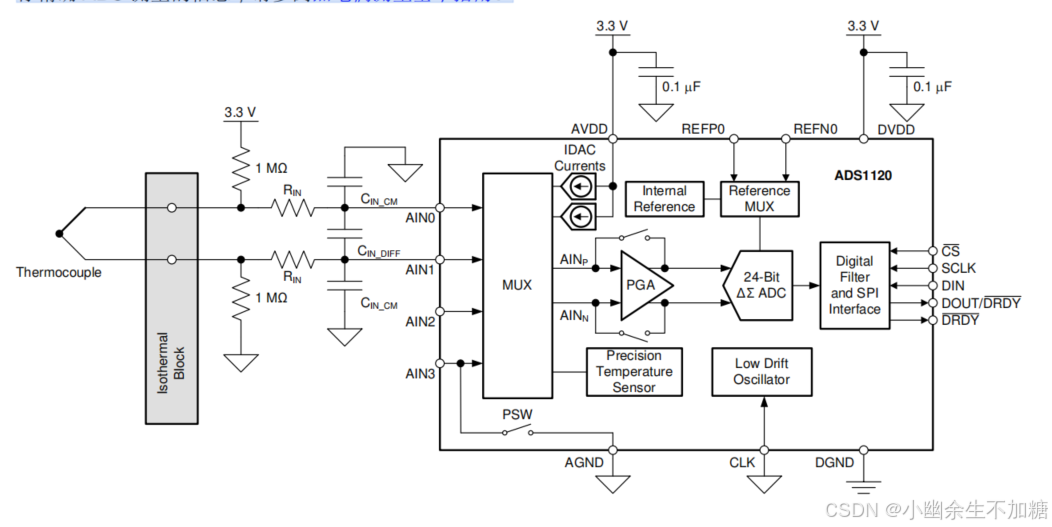

方案介绍了如何使用 ADS1120 实现单个热电偶的温度测量。随后，使用 ADS1120 器件单独测量用于冷端补偿 (CJC) 的热电偶冷端的温度。此设计的计算针对温度测量范围为 –270°C 至 1370°C 的单个 K 型热电偶进行。此电路可用于 PLC 的模拟输入模块、实验室仪表 和工厂自动化 等应用。

2.2注意事项

1. 模拟和数字电源均使用电源去耦电容。必须使用连接到 GND 且至少为 0.1μF 的电容器对 AVDD 和 DVDD 进行去耦。有关电源建议的详细信息，请参阅 ADS1120 具有集成 PGA 和基准的 4 通道、2kSPS、低功耗 16 位 ADC 数据表。

2. 如果可能，使用 C0G (NPO) 陶瓷电容器进行输入滤波。这些电容器中使用的电介质在电压、频率和温度变化时提供最稳定的电气性能。由于尺寸原因，X7R 电容器是次优选择。

3. 需要冷端补偿才能准确测量热电偶温度。

4. K 型热电偶具有大输入范围和热电偶电压。

5. 用于根据热电电压确定热电偶温度的转换表和多项式方程可在 NIST 温标数据库中找到。

2.3设计步骤

1. 确定热电偶的工作范围。

如果温度测量范围为 −270°C 至 1370°C，则 K 型热电偶的范围大约为 −6.5mV 至 +55mV。该范围用于在考虑 ADC 满标量程的情况下更大限度地提高测量的分辨率。

2. 确定 ADC 的增益和输入范围。

根据最大热电偶输出电压和基准电压，计算可编程增益放大器 (PGA) 在不超出范围的情况下允许的最大增益。然后，确保热电偶偏置接近 1/2 Vs，以便输入信号处于 PGA 的共模输入范围内。

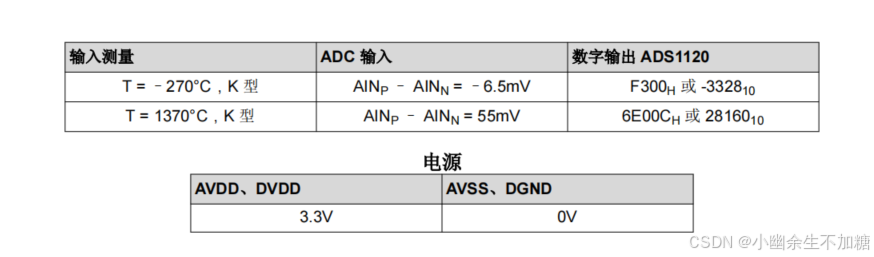

对于 ADS1120 器件，PGA 可以将输入信号按 2 的倍数放大，增益范围从 1 到 128。在输入范围为 -6.5mV 至 +55mV 的情况下，使用最大增益 32，可以在不超出 PGA 范围的情况下，利用内部基准电压 2.048V。

在 −270°C 至 1370°C 的热电偶温度范围内，31488 代码用于表示 1640°C 范围。这相当于每个 ADC 代码的约 0.052°C。

3. 设置电阻器偏置以确立输入直流电平和烧毁检测。

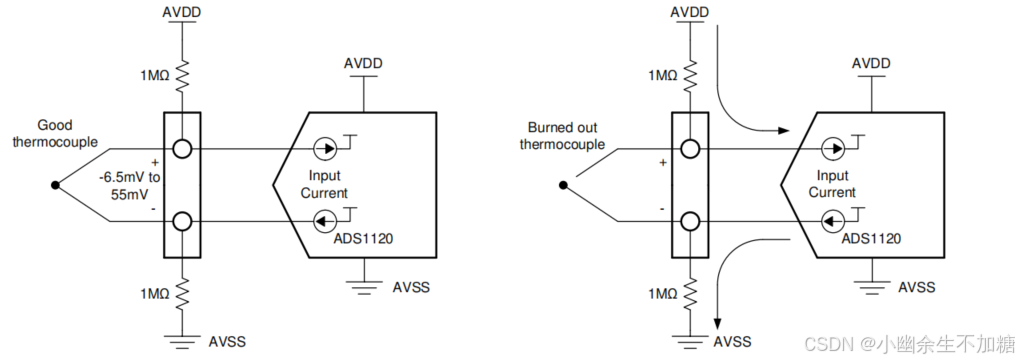

同等偏置电阻器从热电偶的任一端连接到 AVSS 和 AVDD。在正常运行中，电阻器将热电偶的直流偏置点设置为接近 1/2 Vs。如果热电偶烧毁并变成开路，则电阻器会将热电偶引线拉开到任一电源。这些电阻器设置为高位（通常为 500kΩ 至 10MΩ），以便减少流经热电偶的偏置电流。与热电偶引线电阻发生反应的电阻器偏置电流会导致测量误差。但是，电阻器也必须足够低，以便提供足够的偏置电流，从而克服来自电阻器的任何输入电流。

在该设计中，偏置电阻器选择为 1MΩ。该值将电阻偏置电流设置为低至 1.65μA（假设这些电阻在 3.3V 电源的中心对热电偶进行偏置）。但是，在热电偶烧毁的情况下，1MΩ 提供的电流远足以将 ADC 输入与 ADC 的任何输入电流分开。

对于良好的热电偶，热电偶电压的范围为 –6.5mV 至 55mV。VDD 电源的其余 3.3V 在偏置电阻器之间均匀下降。使用 1MΩ 偏置电阻器时，热电偶电压的直流工作点接近 1/2 Vs（即 1.65V）。

在热电偶烧毁的情况下，1MΩ 的偏置电阻会克服输入电流，使输入电压分开，从而使 ADC 读取到满标量程输入读数。根据典型特性曲线，绝对输入电流为 250nA，具体取决于温度、输入电压和输入通道。假设每个输入均具有此输入电流，那么该输入电流会在两个偏置电阻上产生相同的电压降：

如果热电偶烧毁，ADC 输入电压为 2.8V，远远大于 ADC 的正满量程读数。ADC 报告的读数为 7FFFh，表示存在烧毁情况。请注意，这假设了最大输入电流。在工作温度较低或使用不同的输入时，ADC 输入可以更大。

4.选择 ADC 输入和基准输入的差分和共模输入滤波值。

如果存在输入滤波，则输入电流会对任何串联滤波器电阻做出反应，从而产生误差。因此，输入串联电阻保持较低值，以便减少任何可能的误差。

此设计包含差分和共模输入 RC 滤波。差分输入滤波的带宽设置为至少比 ADC 的数据速率高 10 倍。共模电容器选择为差分电容器值的 1/10。由于电容器的选择，共模输入滤波的带宽比差分输入滤波带宽大约高 20 倍。

在进行输入滤波的情况下，差分信号以低于共模信号的频率衰减，共模信号会被器件的 PGA 显著抑制。共模电容器的失配会导致非对称噪声衰减，表现为差分输入噪声。差分信号的带宽较低，从而可以降低输入共模电容器失配的影响。ADC 输入和基准输入的输入滤波是针对相同的带宽进行设计的。

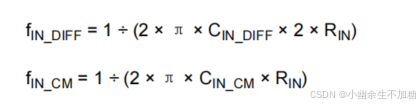

在该设计中，数据速率选择为 20SPS。对于 ADC 输入滤波，可以通过以下公式近似计算差分滤波和共模滤波的带宽频率：

对于 ADC 输入滤波，RIN = 800Ω，CIN_DIFF = 0.47µF，CIN_CM = 0.047µF。这将差分滤波器带宽设置为 330Hz，将共模滤波器带宽设置为 4.2kHz。

5. 使用冷端补偿根据冷端温度计算实际热电偶电压。

要从热电偶获得精确测量结果，必须执行冷端补偿以获得准确的温度测量值。必须精确测量热电偶引线所在的冷端。不能简单地将冷端的温度与从热电偶电压计算的温度相加。要准确确定热电偶温度，正确的方法是：

a. 将冷端温度 (TCJ) 转换为电压 (VCJ)
b. 将冷端电压与测量到的热电偶电压相加 (VCJ + VTC)
c. 将冷端电压与热电偶电压之和转换为热电偶温度 (TTC)

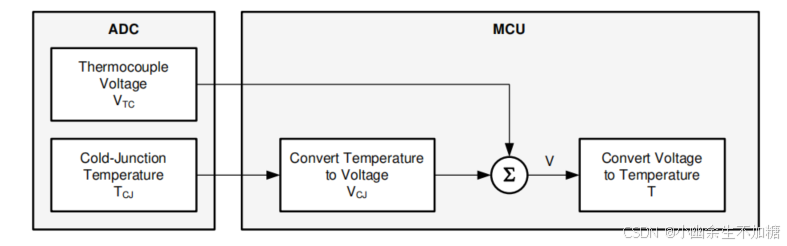

以下流程图显示了根据 ADC 测量值确定热电偶实际温度的转换方法。
