一、倒闸操作的基本知识
1.倒闸操作的相关概念
发电厂、变电所的电气设备，有运行、热备用、冷备用、检修四种状态，将电气设备由一种状态转变成另一种状态的过程叫倒闸。这时所进行的操作，我们叫倒闸操作。

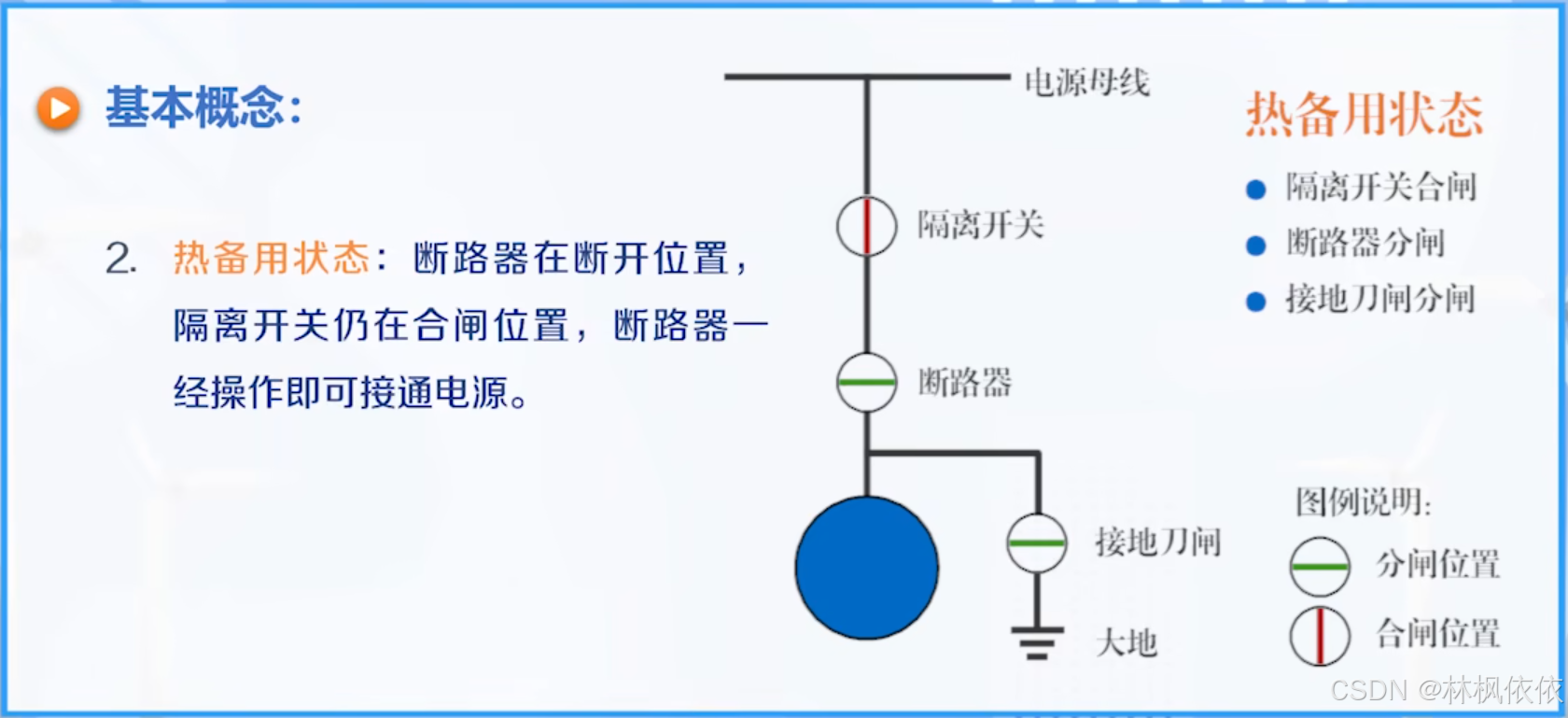

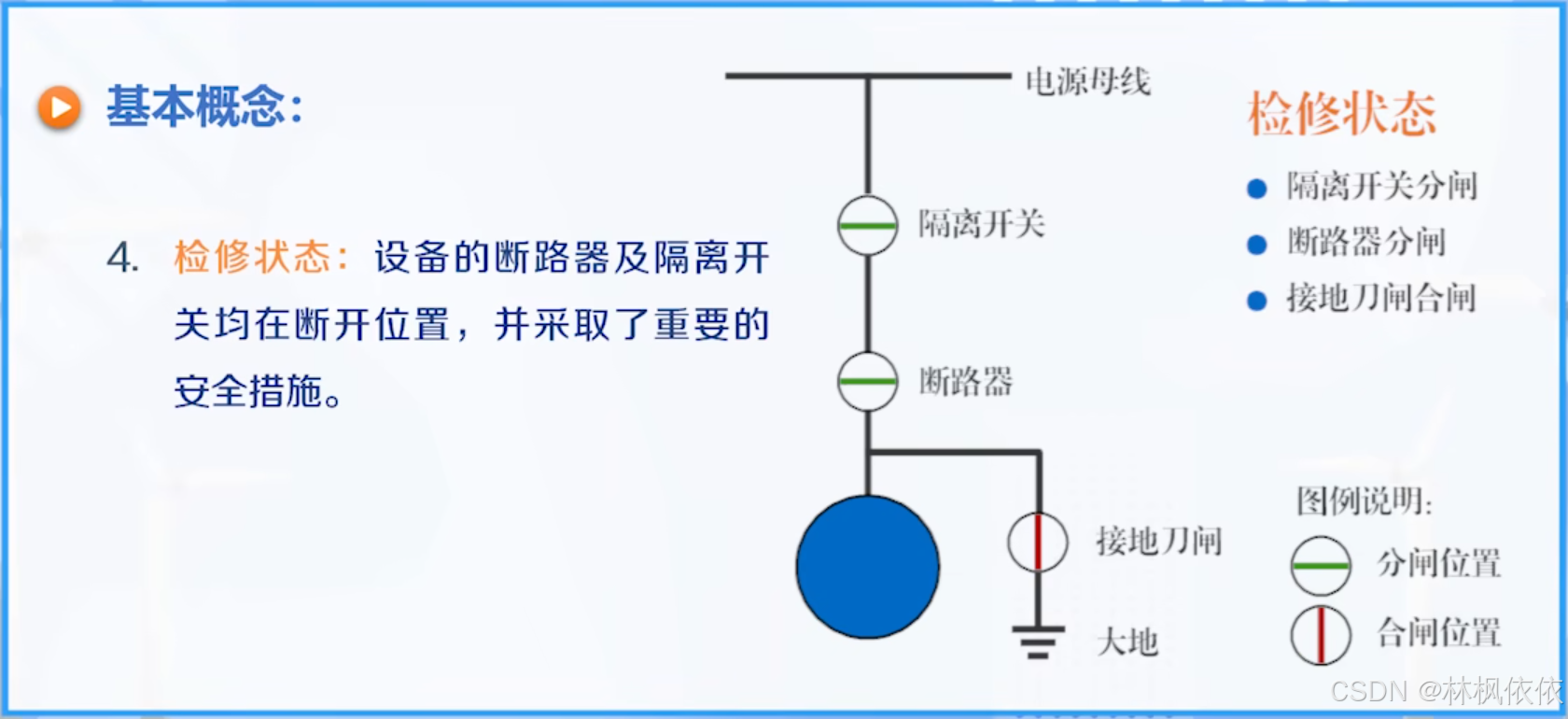

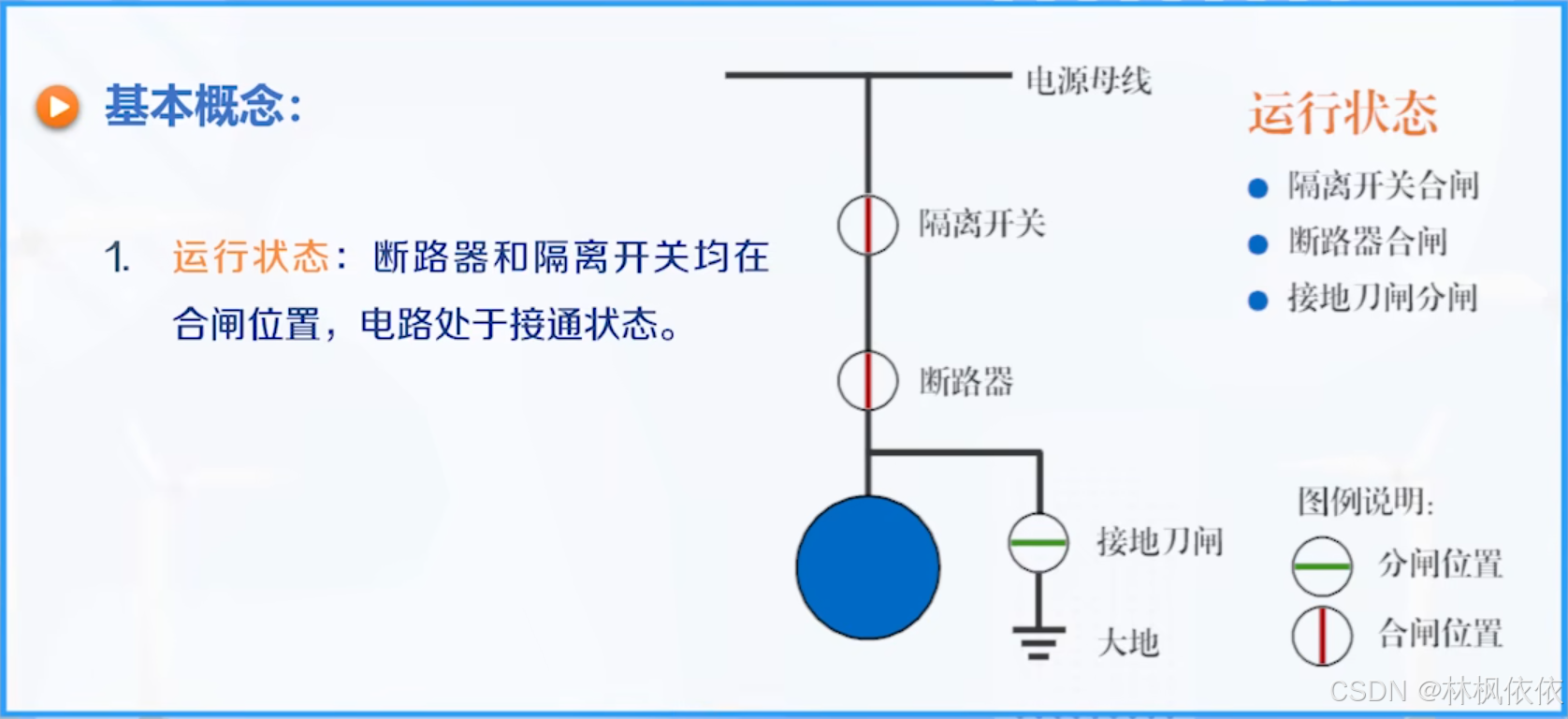

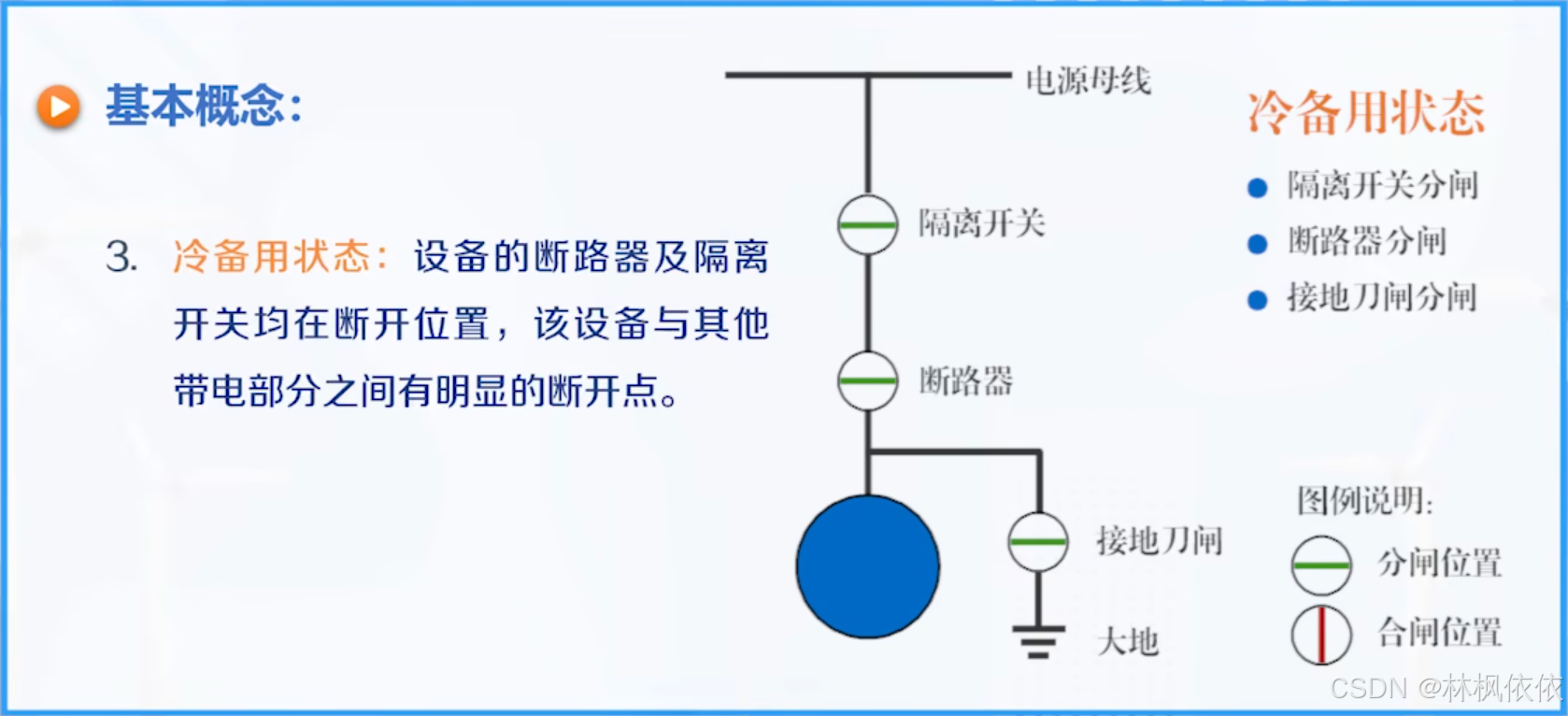

四种状态的定义：
安全措施如：设置接地；设置安全围栏。

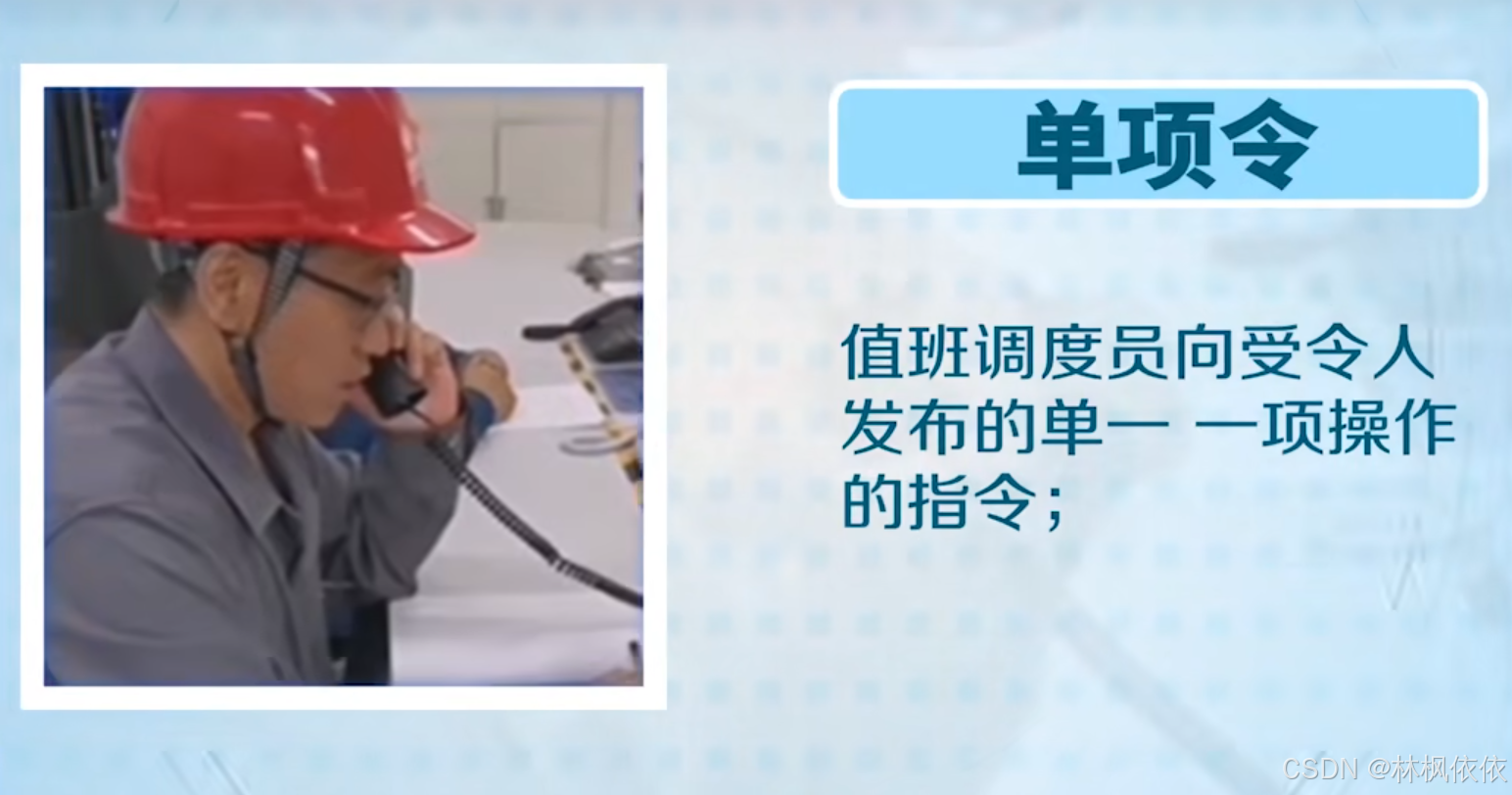

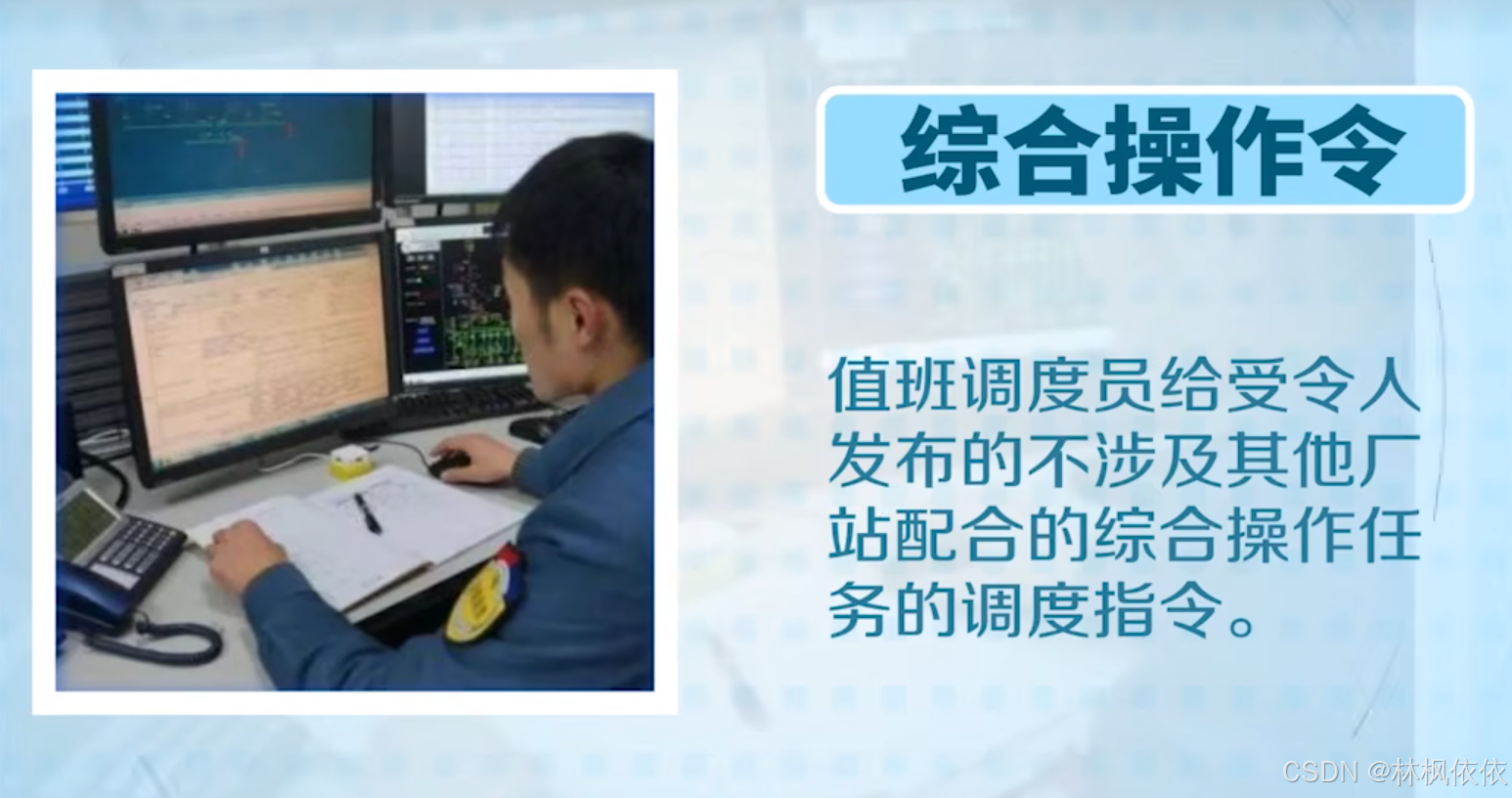

2.倒闸操作相关的专业术语
3.倒闸操作的基本要求与注意事项

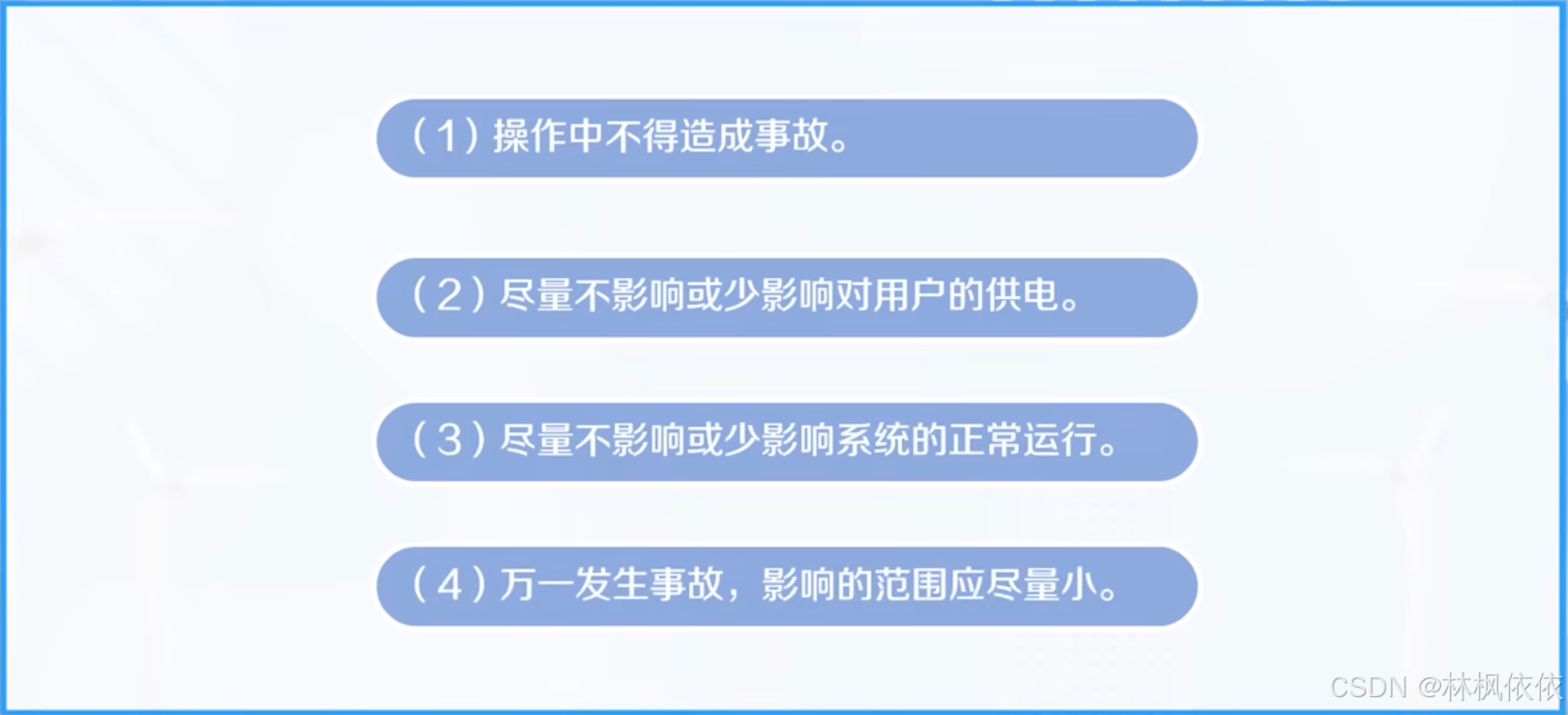

（1）电气设备倒闸操作的基本要求

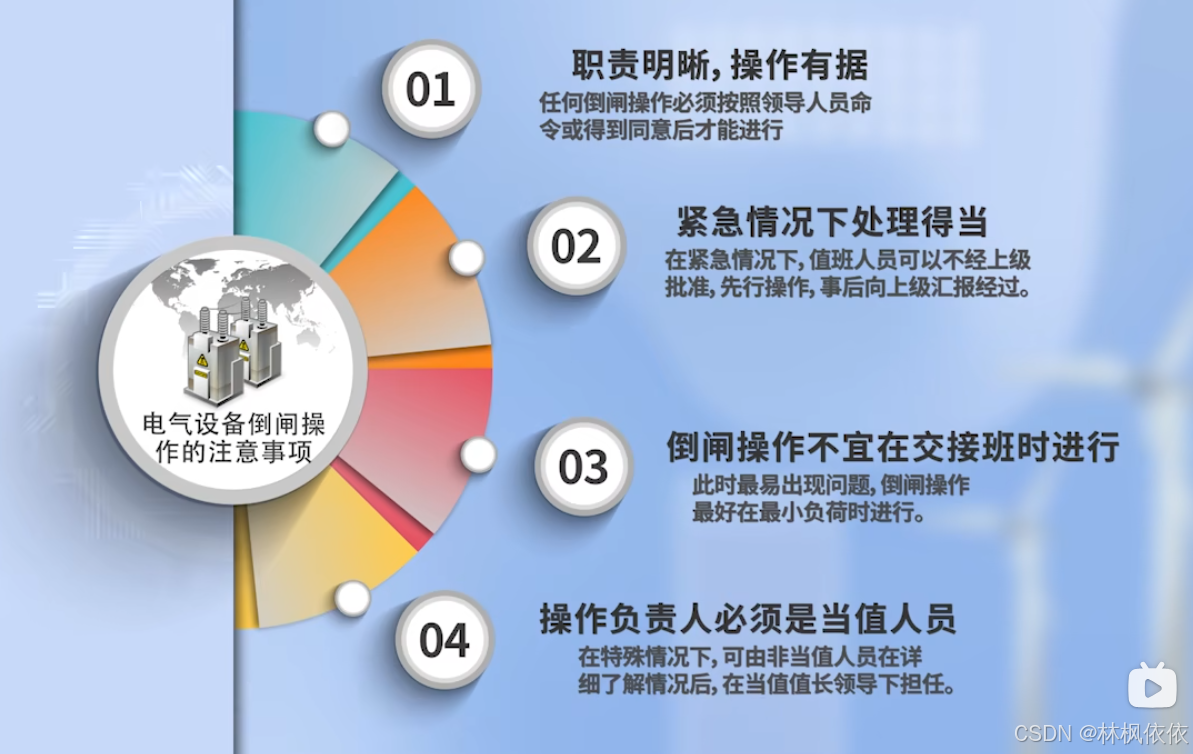

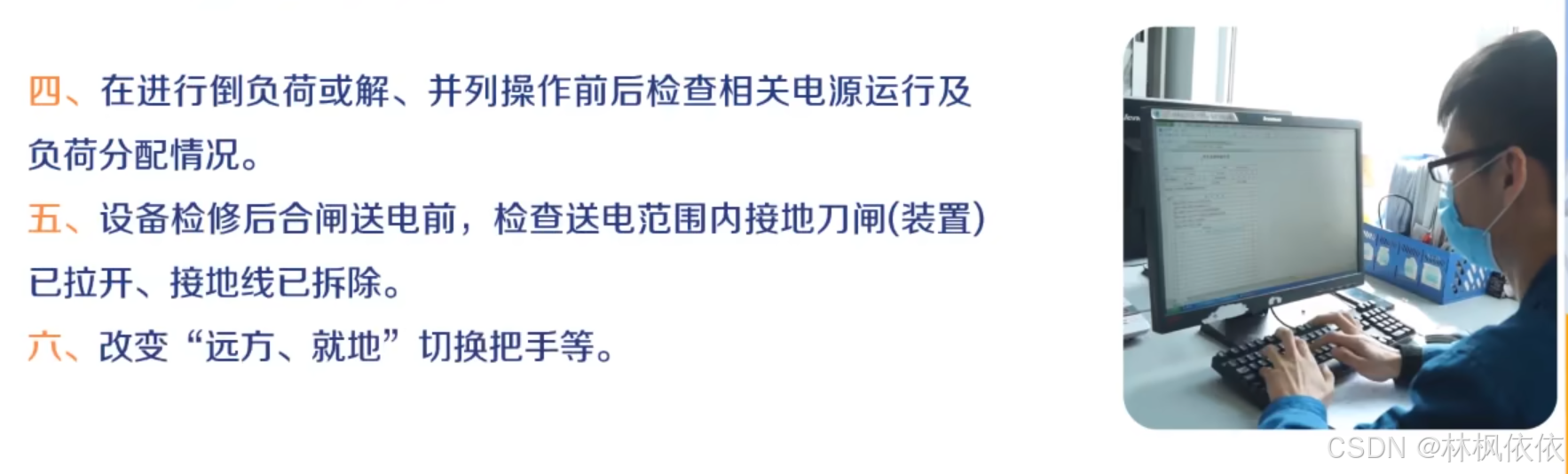

（2）电气设备倒闸操作的注意事项
二、倒闸操作的流程
1.接令
（1）联系调度
联系调度下达操作命令时，必须使用电话录音和监听，应由上级批准的人员接受调度指令。
（2）接受调令
接令时，发令人和受令人应先互报姓名、发令时间、操作内容（包含设备名称、编号、操作任务、是否立即执行及其他注意事项）。接令时随听随记记录在变电运维工作日志内。
（3）接令复诵
接令复诵阶段，需要根据记录进行复诵，复诵时必须语言清楚、声音洪亮。接令完毕应将记录的全部内容向发令人复诵一遍，并得到发令人认可，包括：时间、发令人、接令人、操作任务是否执行，复诵过程中必须使用调度术语。
（4）确认任务
监护人、操作人确认操作任务，及 其他注意事项正确，对调度指令有疑问时，应向发令人询问清楚后执行。确认无误后 方可进行操作票填写。
2.操作票填写

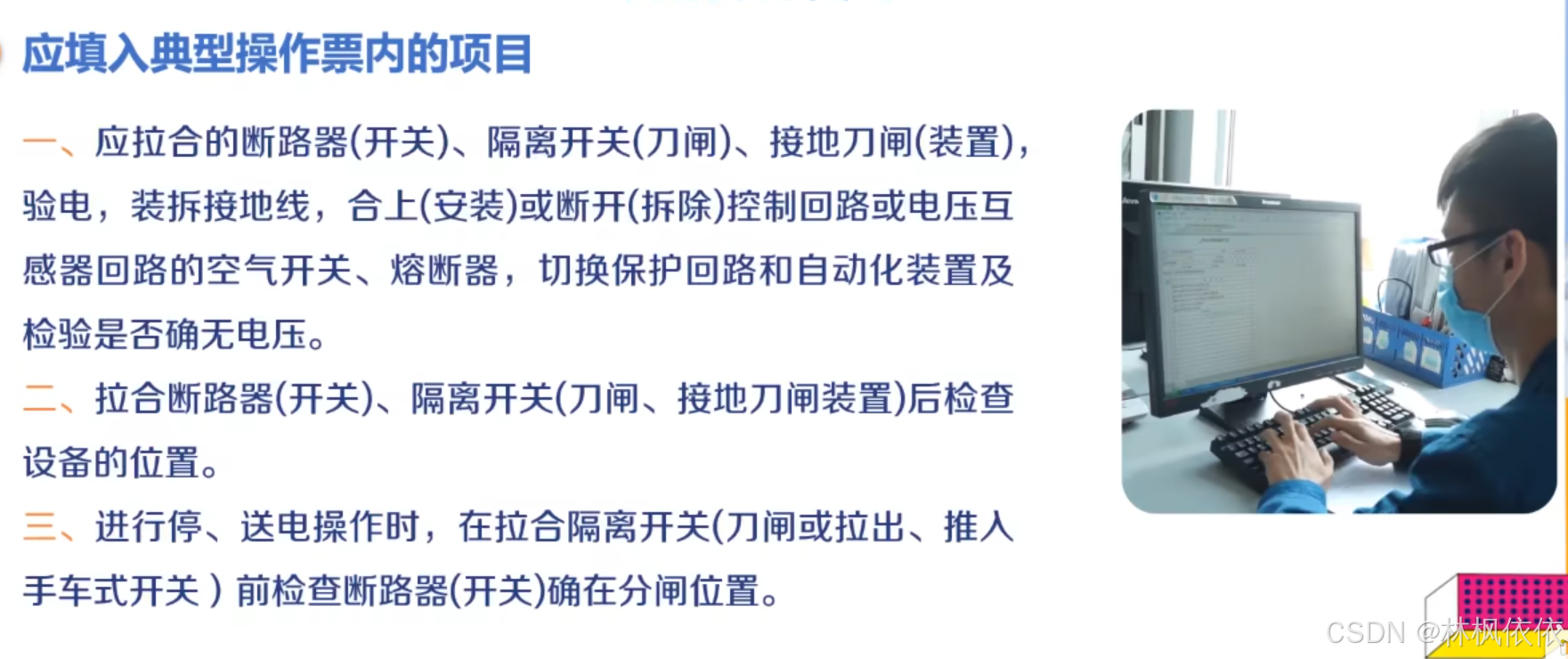

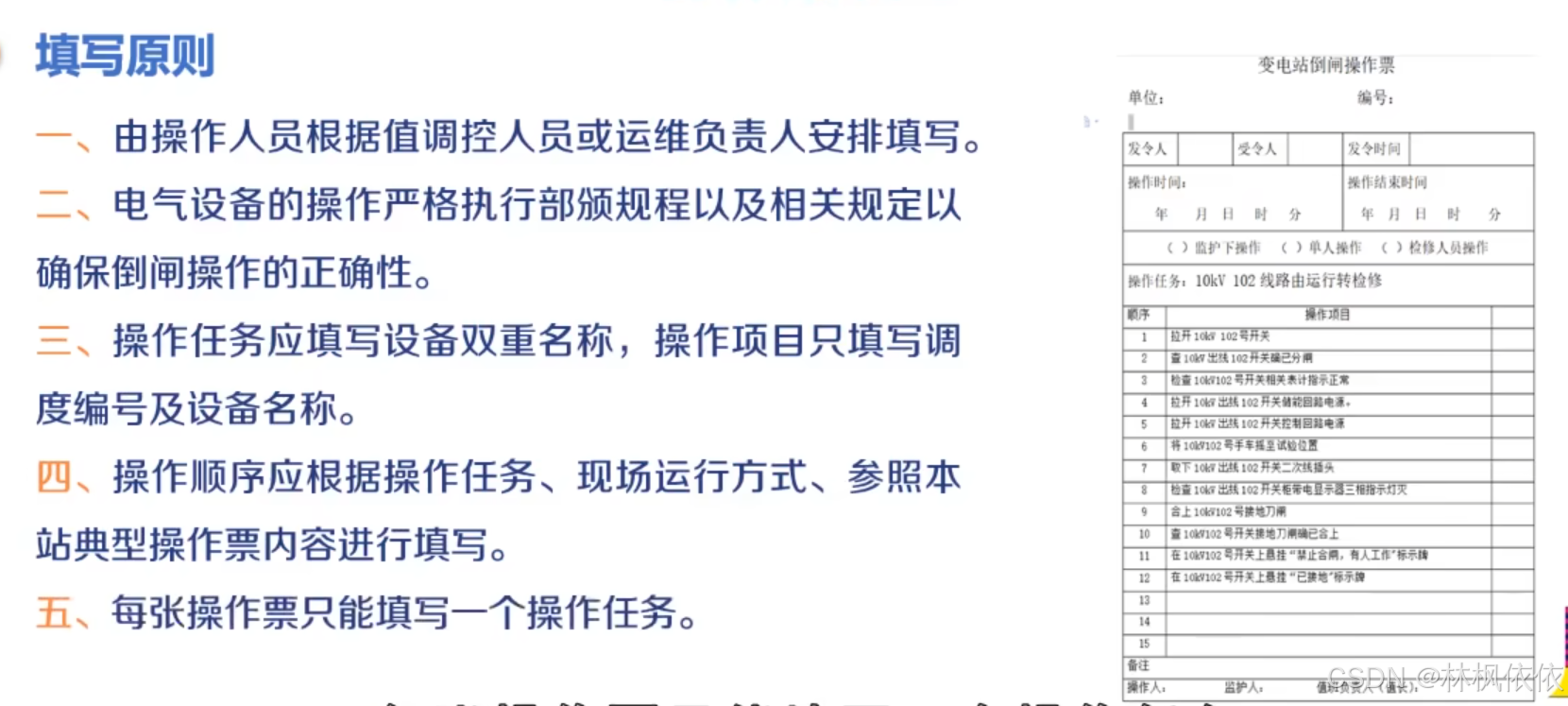

（1）填写原则
（2）必填项目
3.审核

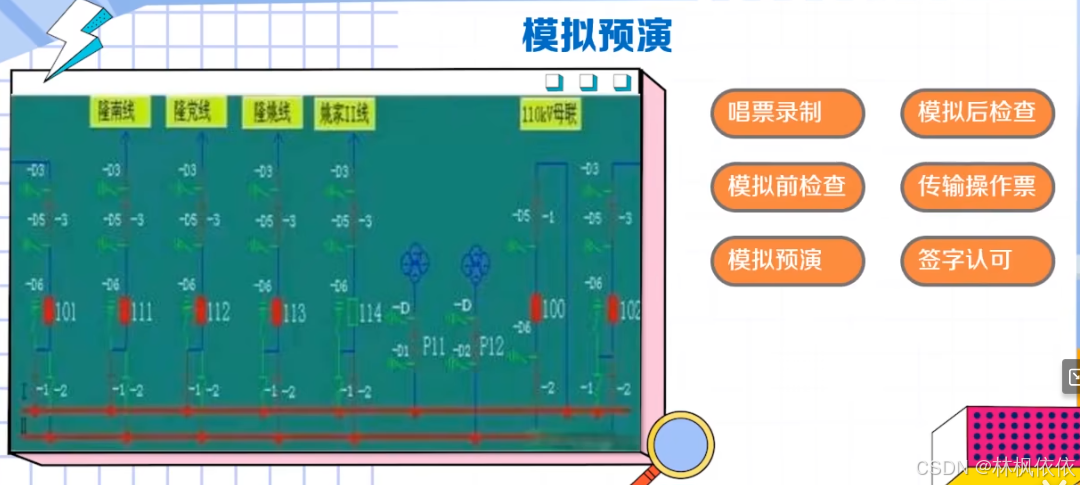

4.模拟预演
在审核确认无误后，为了保障倒闸操作的正确和完整，需在电气设备倒闸操作前，将已拟定的操作票操作程序在模拟系统上进行演示操作。该阶段包括：唱票录制、模拟前检查、模拟预演、模拟后检查、传输操作票、签字认可。
（1） 唱票录制
开始模拟前应进行唱票录制，唱票录制包括：操作对象、操作票编号、操作任务、监护人、操作人姓名。
（2）模拟前检查

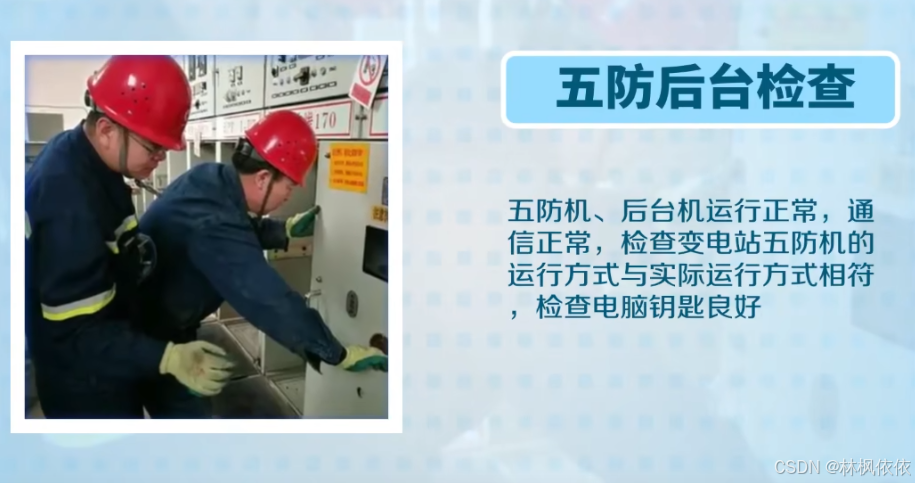

模拟前，监护人操作人应结合调度指令共同核对五防机运行方式、设备名称、编号、位置与调度指令相符。

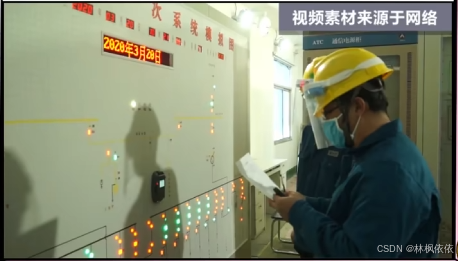

（3）模拟预演

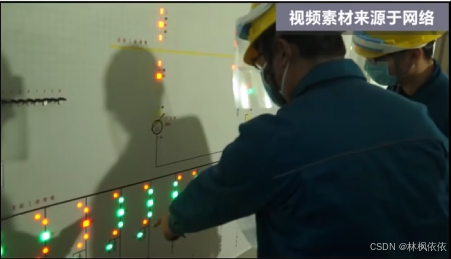

模拟预演是指，模拟操作应由监护人在模拟图或微机防误装置、微机监控装置 按操作顺序逐项下令，由操作人复令执行 并在模拟图上操作预演，预演完毕 汇报已操作的指令。
（4）模拟后检查
在模拟操作后，需要再次核对新运行方式与调度指令相符。
（5）传输操作票
（6）签字认可
监护人操作人共同核对操作票正确，并分别签字确认。
5.倒闸操作
操作前 应根据规定 检查工器具和人员状态，首先是安全帽、绝缘手套、着装和人员状态等，监护人、操作人共同核对操作票所列的设备名称和编号；
监护人唱票，操作员复诵正确，监护人方可发出“对，执行”命令；
检查高压断路器分合闸位置显示是否正确；
监护人向发令人汇报倒闸操作过程情况；
监护人、操作人分别在操作票上填写作业时间并签名，盖“已执行”章；
操作票存三个月。
三、设备由运行转检修倒闸操作实训
参考链接：任务4 设备由运行转检修倒闸操作实训_哔哩哔哩_bilibili

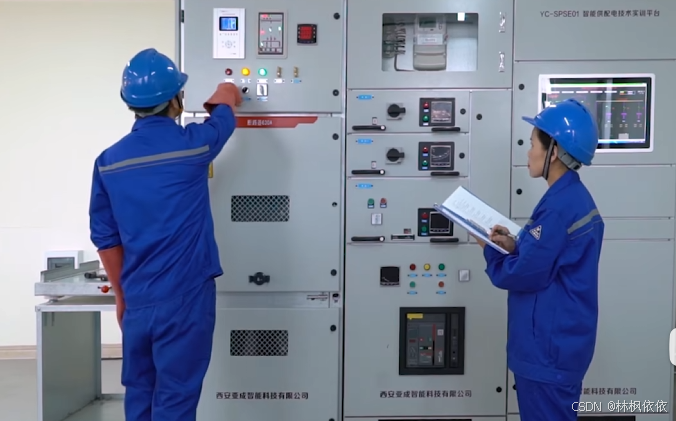

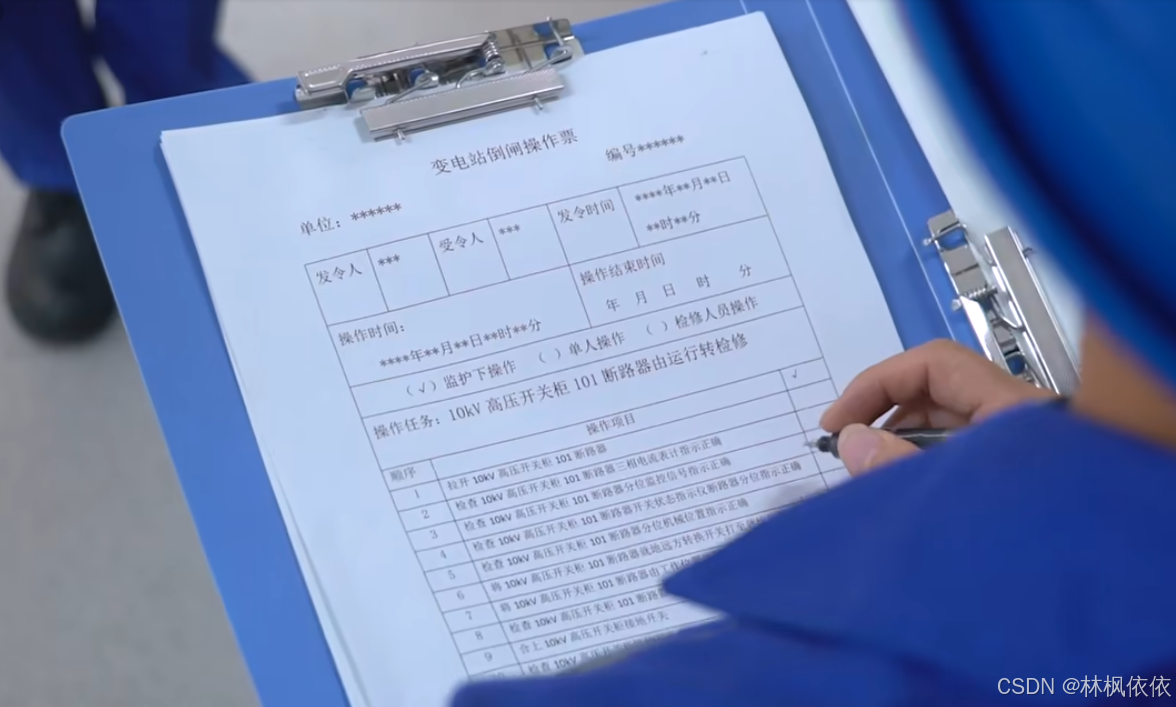

在变电站中电气倒闸操作具有危险性和风险性，如果操作不当很容易引起误操作事故，所以操作过程应严格按照操作规程进行，根据已开好的倒闸操作票，检查无误后再进入工作现场进行操作，进入工作现场之前应穿戴好安全防护用具。

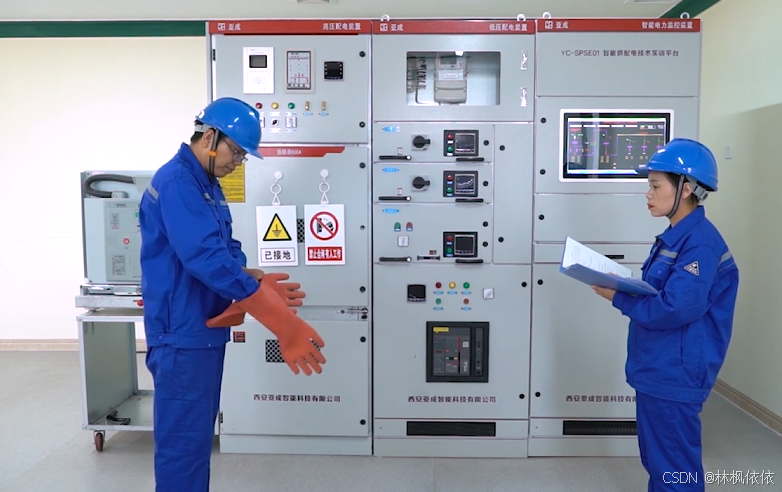

监护人：“检查并穿戴安全防护用具”
操作人：“收到”

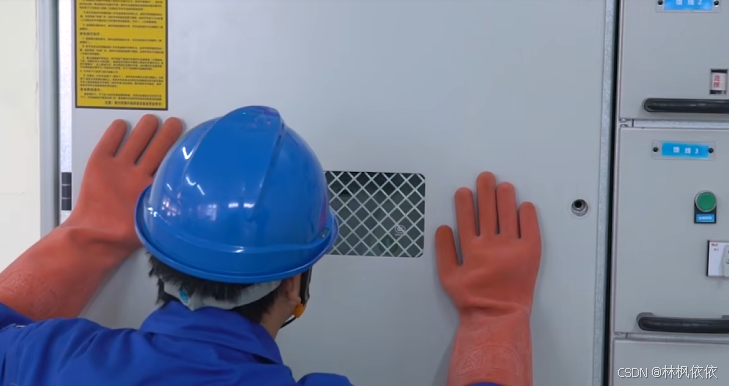

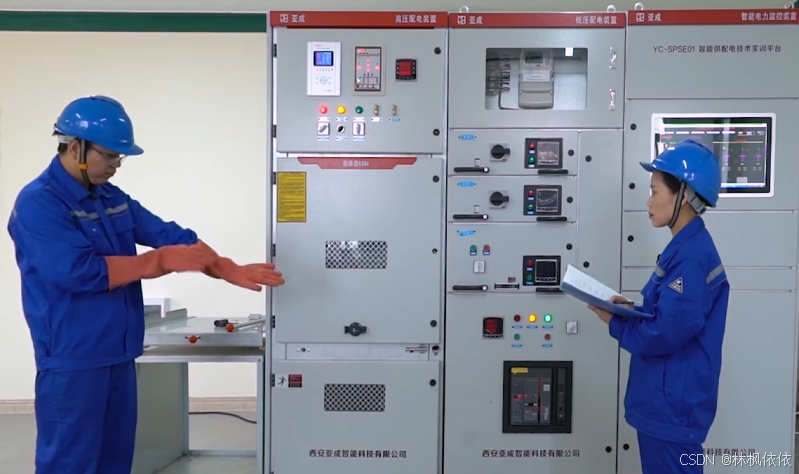

检查绝缘手套气密性，操作人：“经检查，绝缘手套合格。”
操作人：“安全用具穿戴完毕。”
监护人：“收到”

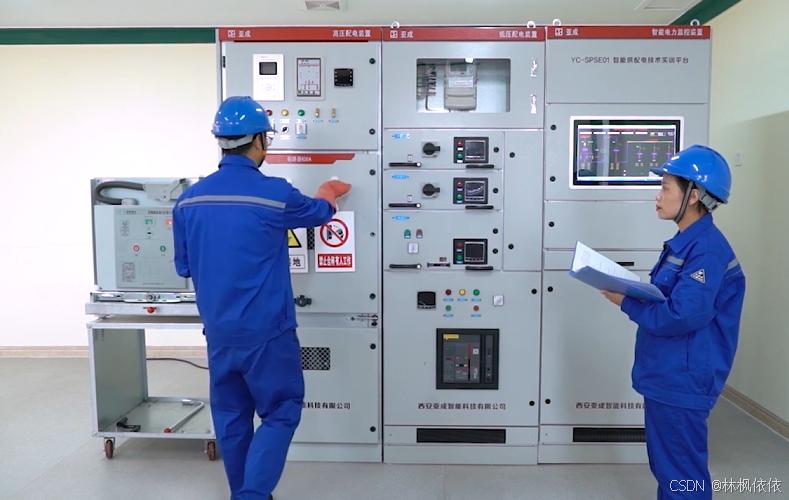

监护人：“操作人，我们一起核对一下操作设备名称”
操作人：“收到”
监护人：“此操作设备确为10kV高压开关柜。”
操作人：“此操作设备确为10kV高压开关柜。”
监护人：“本次操作任务为10kV高压开关柜101断路器由运行转检修，下面开始操作。”
操作人：“收到”
监护人：“拉开10kV高压开关柜101断路器”
操作人：“拉开10kV高压开关柜101断路器”
监护人：“正确，执行”
操作人：“执行完毕”
监护人：“收到”

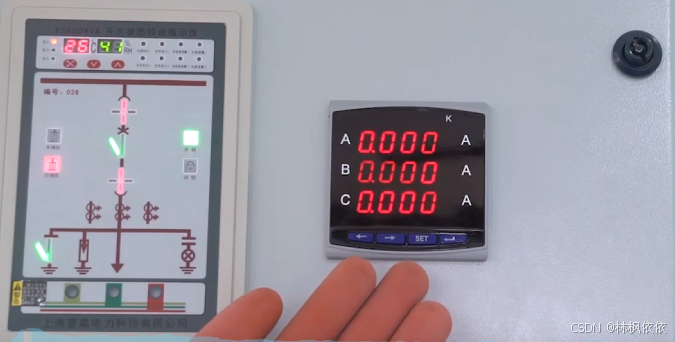

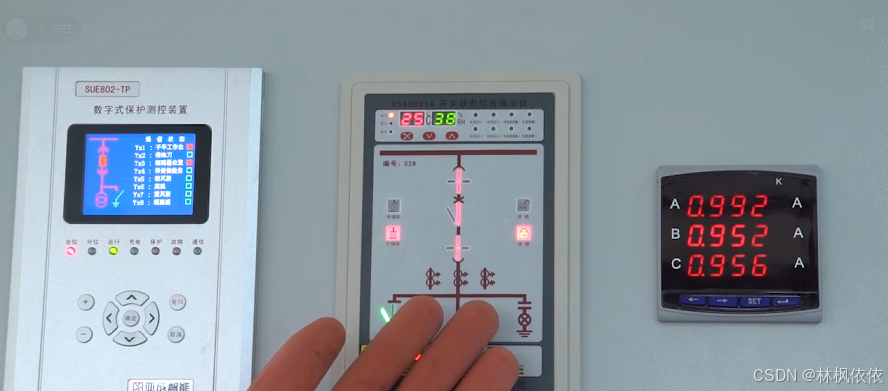

监护人：“检查10kV高压开关柜101断路器三相电流表计 指示正确”
操作人：“经检查，三相电流表计指示正确”
监护人：“收到”

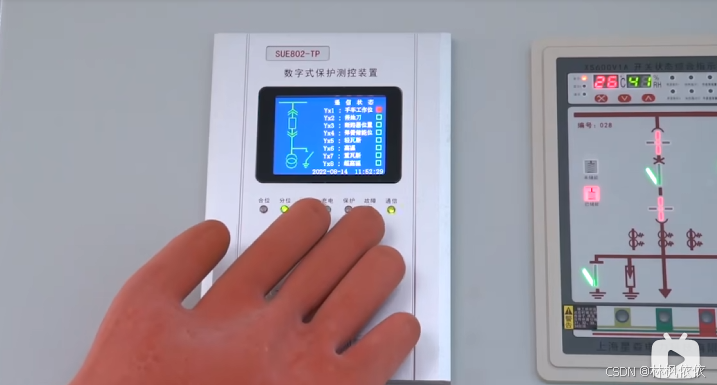

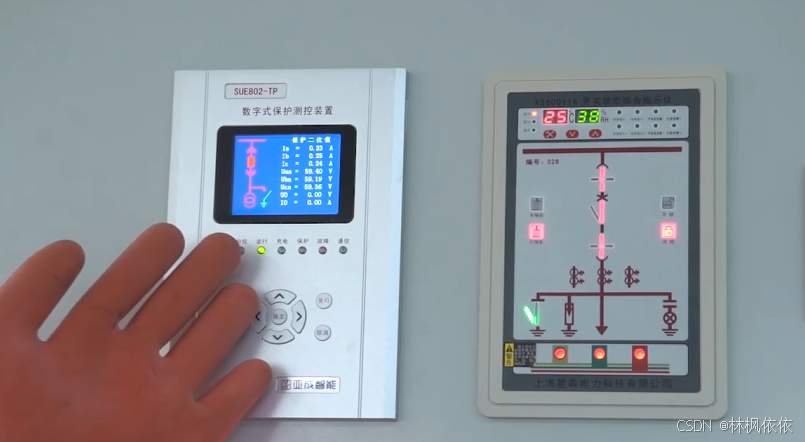

监护人：“检查10kV高压开关柜101断路器分位监控信号指示正确”
操作人：“经检查，分位监控信号分位指示正确”
监护人：“收到”

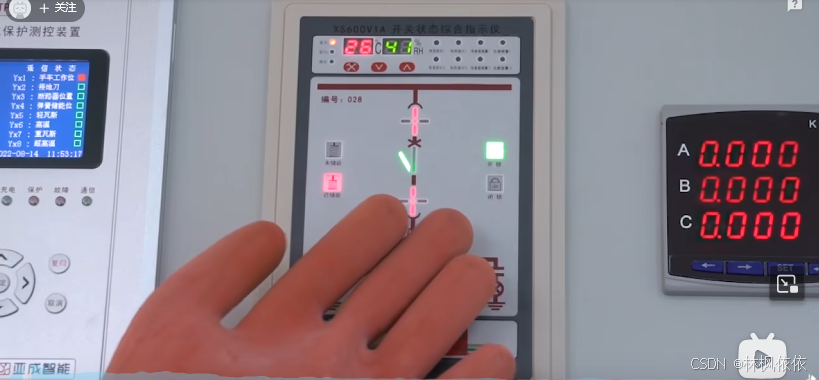

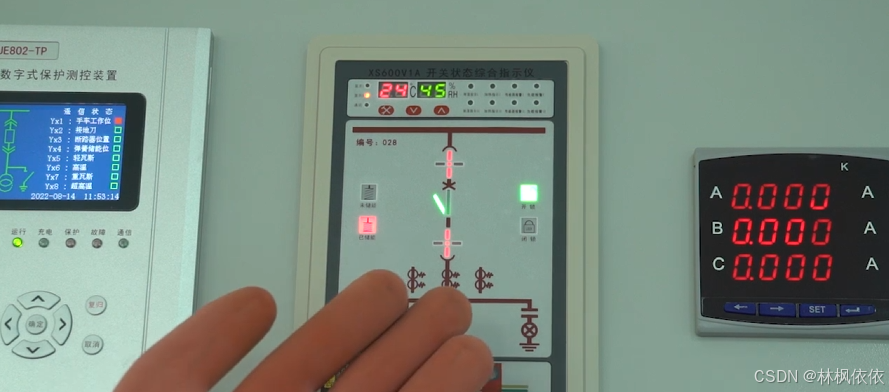

监护人：“检查10kV高压开关柜101断路器开关状态指示仪，断路器分位指示正确”
操作人：“经检查，开关状态综合指示仪分位置指示正确”
监护人：“收到”

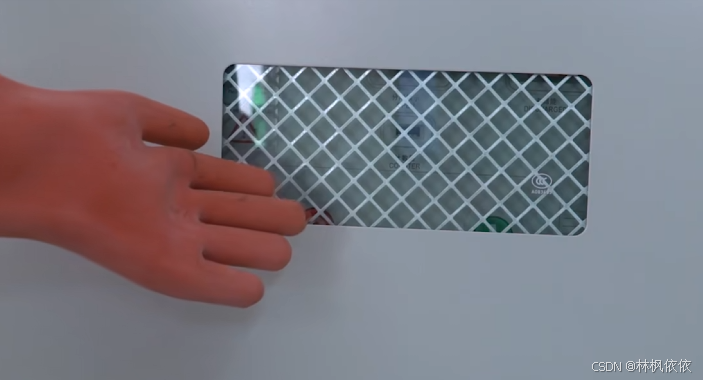

监护人：“检查10kV高压开关柜101断路器分位机械位置指示正确”
操作人：“经检查，分位机械位置指示正确”
监护人：“收到”

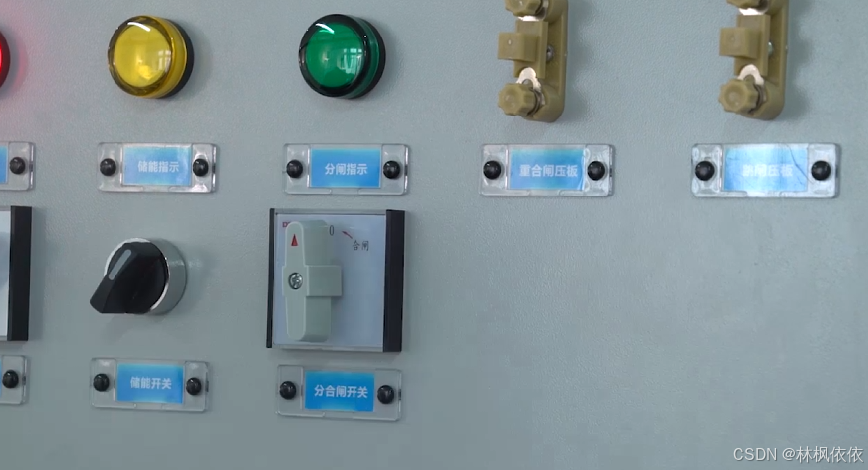

监护人：“将10kV高压开关柜101断路器就地远方开关 打至就地位置”
操作人：“将10kV高压开关柜101断路器就地远方开关 打至就地位置”
监护人：“正确，执行”
操作人：“操作完毕”
监护人：“收到”

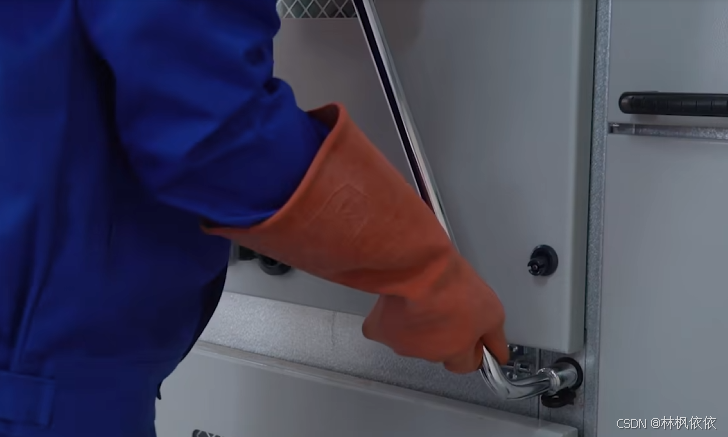

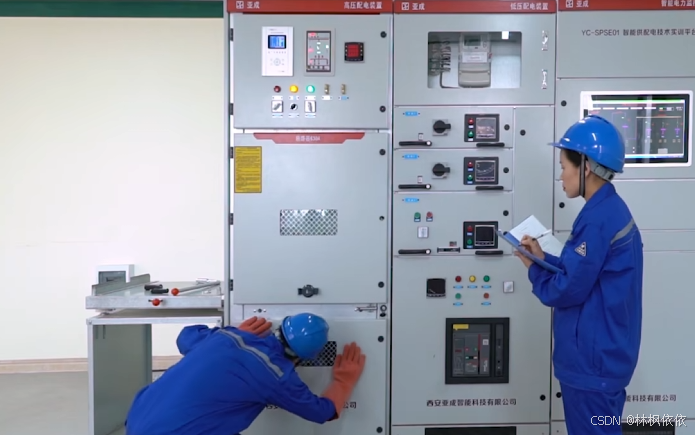

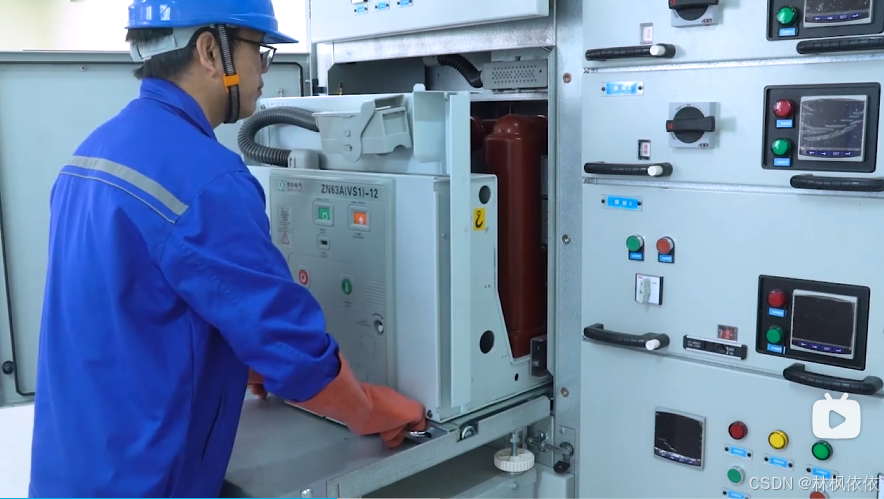

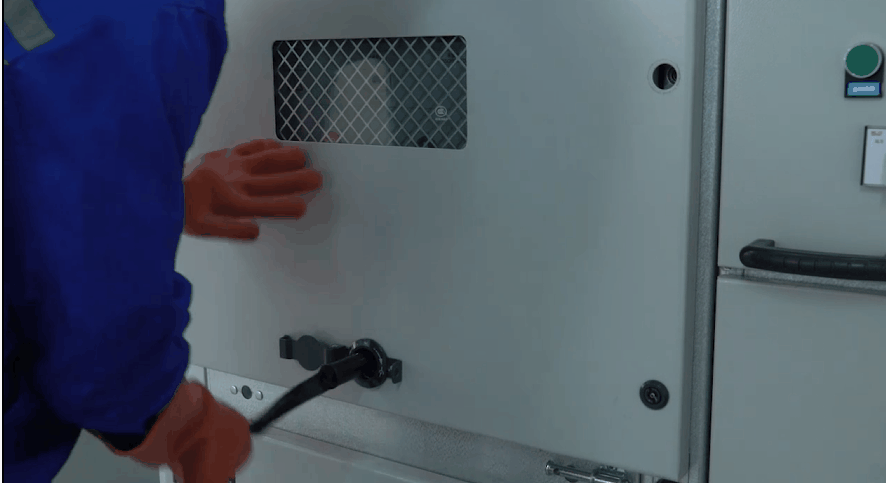

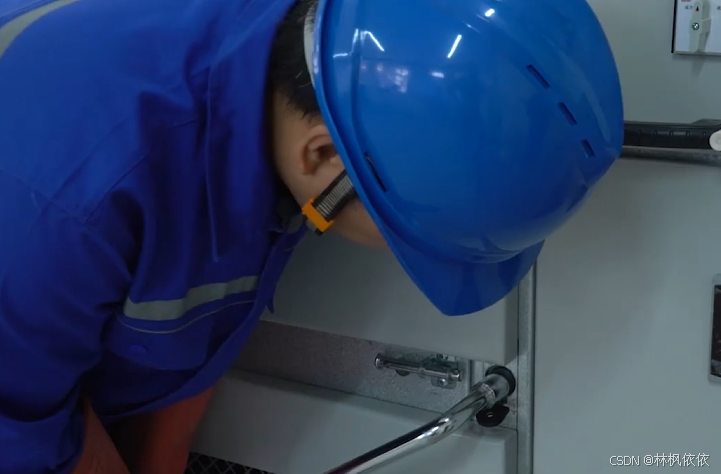

监护人：“将10kV高压开关柜101断路器由工作位置摇至试验位置”
操作人：“将10kV高压开关柜101断路器由工作位置摇至试验位置”
监护人：“正确，执行”
操作人：“操作完毕”
监护人：“收到”
监护人：“检查10kV高压开关柜101断路器确在试验位置”
操作人：“经检查，断路器确在试验位置”
监护人：“收到”
监护人：“合上10kV高压开关柜接地开关”
操作人：“合上10kV高压开关柜接地开关”
监护人：“正确，执行”
操作人：“操作完毕”
监护人：“收到”

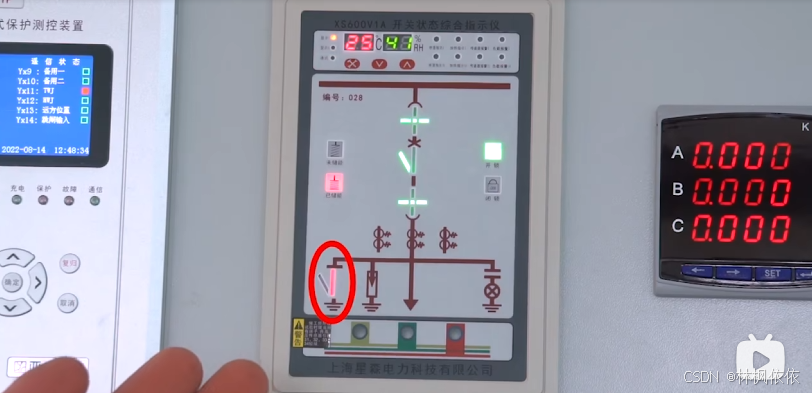

监护人：“检查10kV高压开关柜接地开关，合位电气位置指示正确”
操作人：“经检查，接地开关合位电气位置指示正确”
监护人：“收到”
监护人：“检查10kV高压开关柜接地开关，合位机械位置指示正确”
操作人：“经检查，接地开关合位机械位置指示正确”
监护人：“收到”

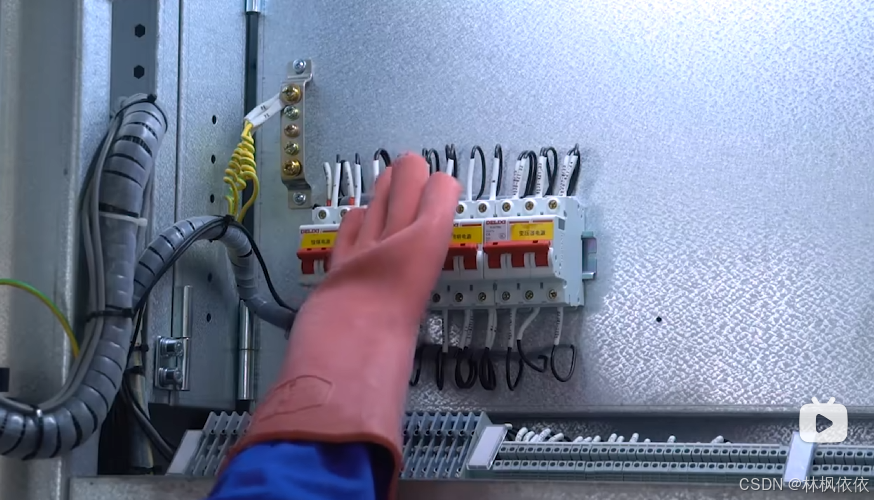

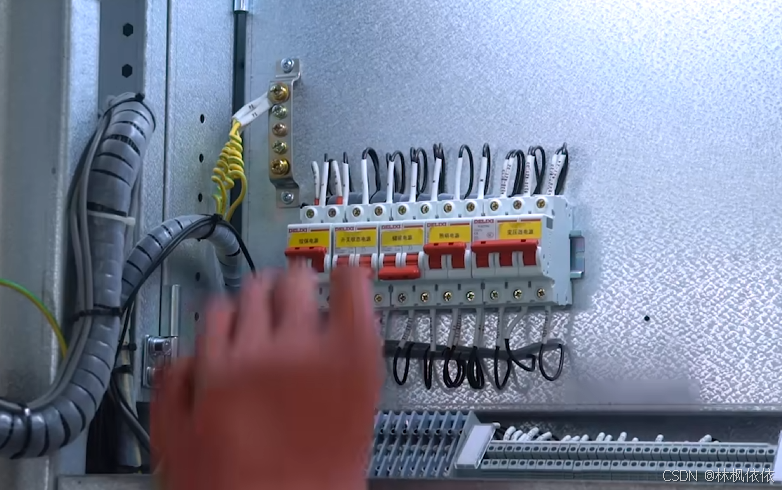

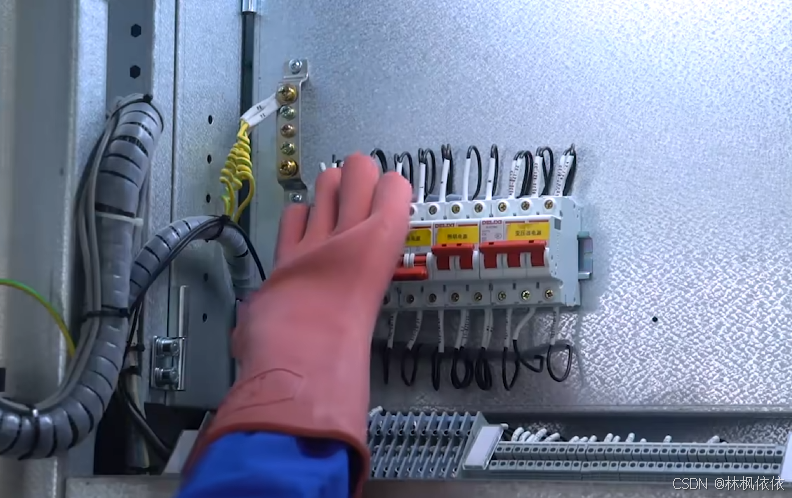

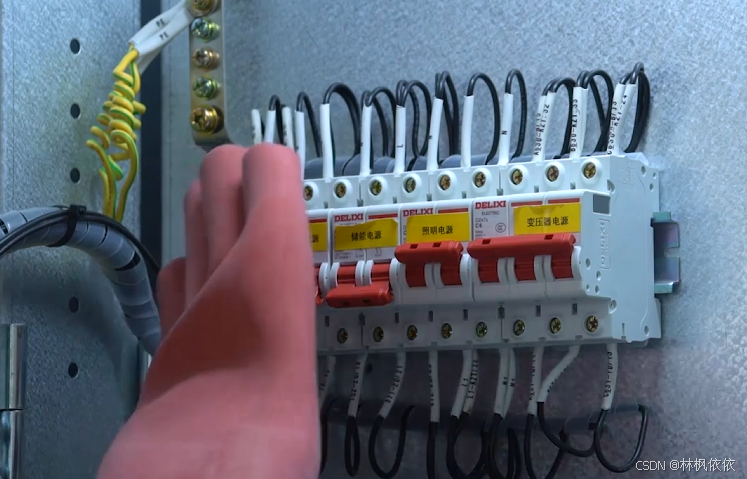

监护人：“拉开10kV高压开关柜101断路器控制电源开关”
操作人：“拉开10kV高压开关柜101断路器控制电源开关”
监护人：“正确，执行”
操作人：“操作完毕”
监护人：“收到”

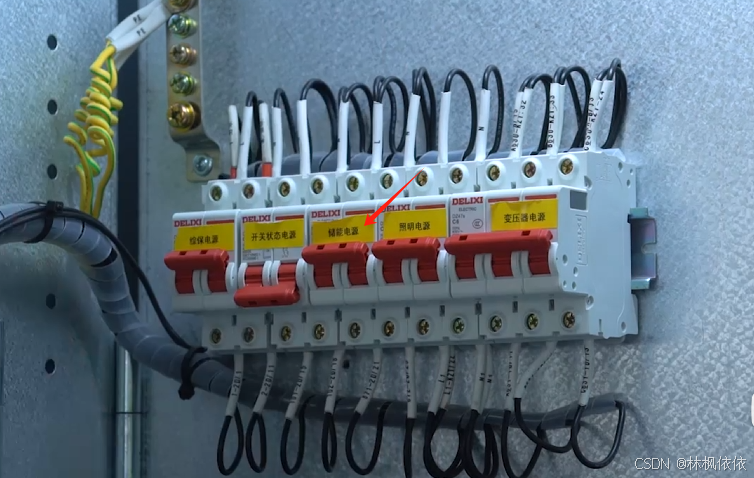

监护人：“拉开10kV高压开关柜101断路器储能电源开关”
操作人：“拉开10kV高压开关柜101断路器储能电源开关”
监护人：“正确，执行”
操作人：“操作完毕”
监护人：“收到”
监护人：“拉开10kV高压开关柜101断路器保护电源开关”
操作人：“拉开10kV高压开关柜101断路器保护电源开关”
监护人：“正确，执行”
操作人：“操作完毕”
监护人：“收到”

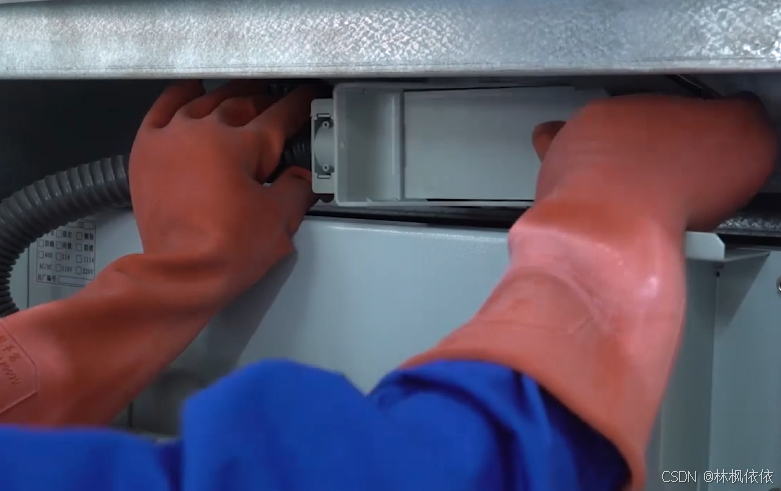

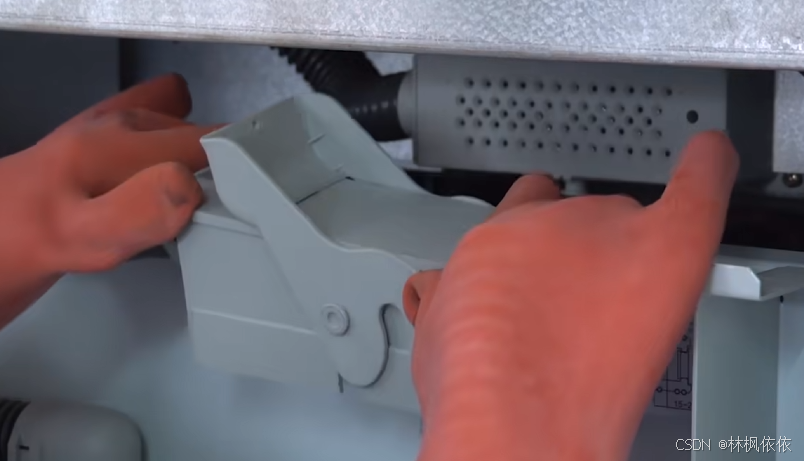

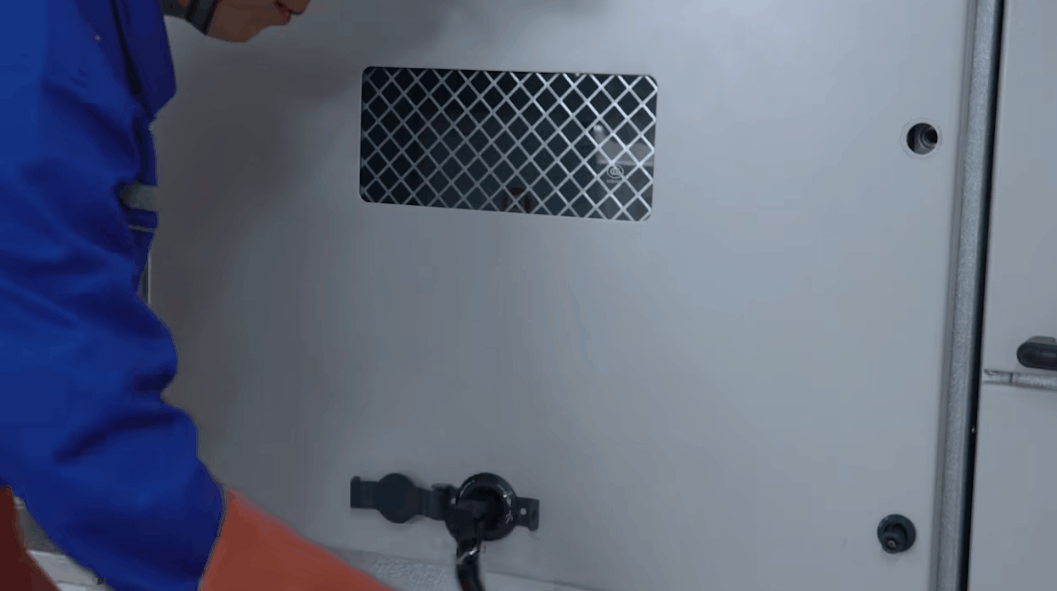

监护人：“取下10kV高压开关柜101断路器二次航空插头”
操作人：“取下10kV高压开关柜101断路器二次航空插头”
监护人：“正确，执行”
操作人：“操作完毕”
监护人：“收到”

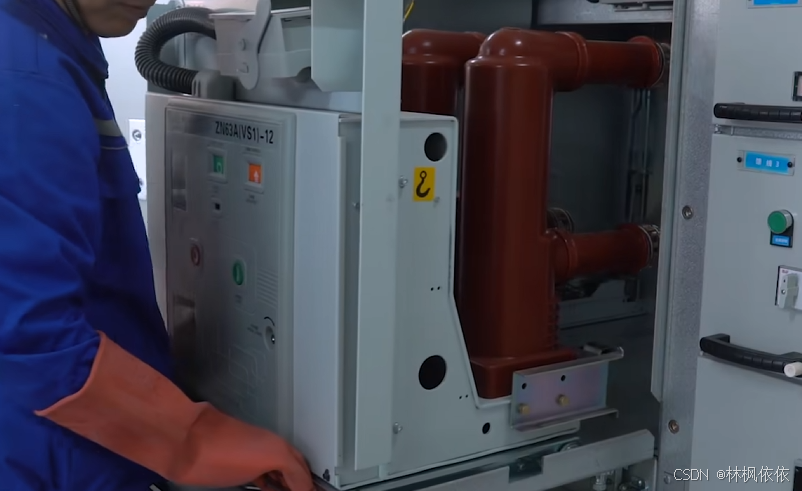

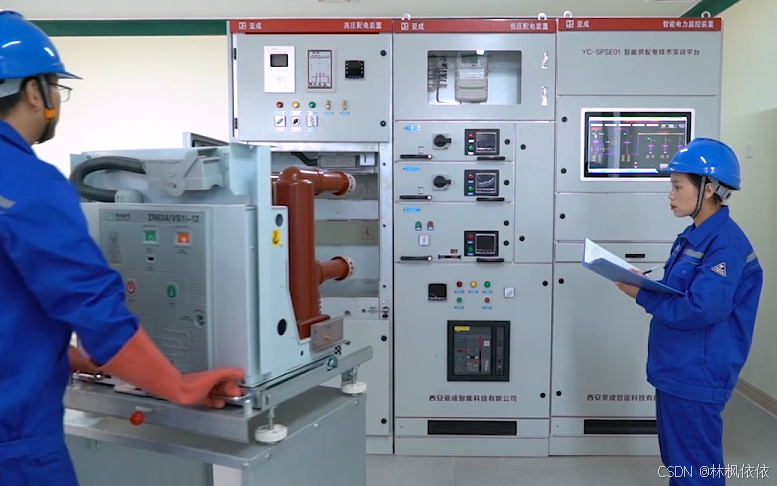

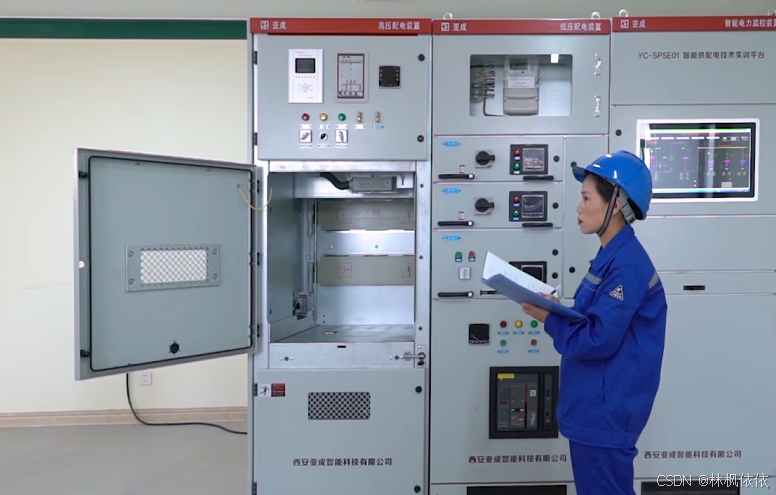

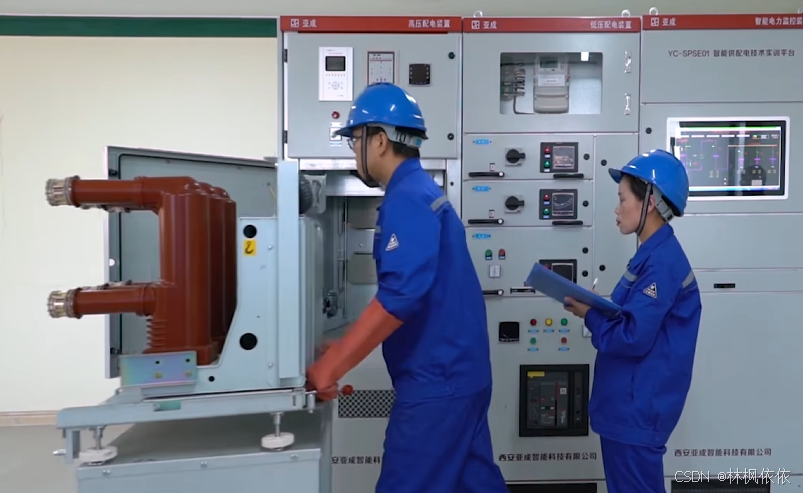

监护人：“将10kV高压开关柜101断路器由试验位置拉至检修位置”
操作人：“将10kV高压开关柜101断路器由试验位置拉至检修位置”
监护人：“正确，执行”
操作人：“操作完毕”
监护人：“收到”

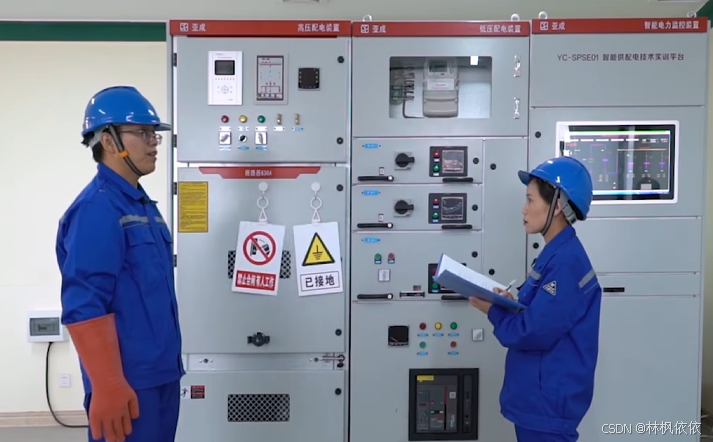

监护人：“悬挂标识牌”
操作人：“操作完毕”
监护人：“收到”
监护人：“本次操作任务10kV高压开关柜101断路器 由运行转检修操作完毕，情况正常。”
四、设备由检修转运行倒闸操作实训
参考链接：任务5 设备由检修转运行倒闸操作实训_哔哩哔哩_bilibili

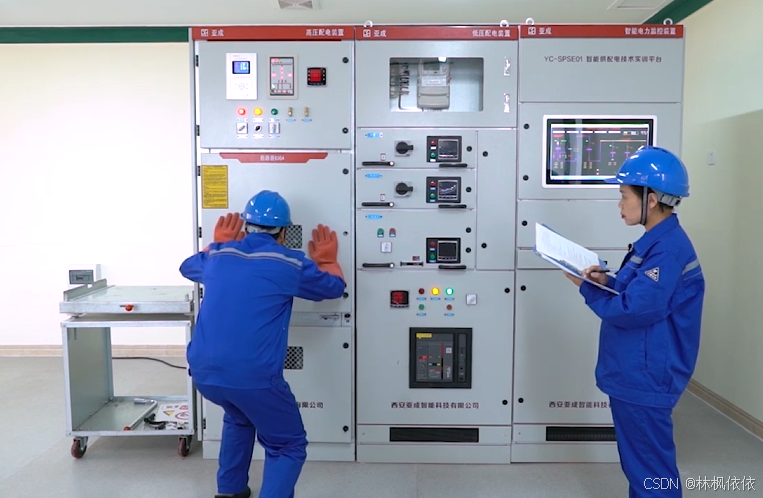

10kV高压开关柜在完成检修之后，需要进行送电，根据已开好的操作票，检查无误后再进入工作现场进行操作。进入工作现场之前，应穿戴好安全防护用具。
监护人：“检查并穿戴安全防护用具”
操作人：“收到”
检查绝缘手套气密性，操作人：“经检查，绝缘手套合格。”
操作人：“安全用具穿戴完毕。”
监护人：“收到”
监护人：“操作人，我们一起核对一下操作设备名称”
操作人：“收到”
监护人：“此操作设备确为10kV高压开关柜。”
操作人：“此操作设备确为10kV高压开关柜。”
监护人：“本次操作任务：10kV高压开关柜101断路器，由检修转运行，下面开始操作。”
操作人：“收到”
监护人：“取下标识牌。”
操作人：“操作完毕”
监护人：“收到”
监护人：“将10kV高压开关柜101断路器由检修位置推至试验位置”
操作人：“将10kV高压开关柜101断路器由检修位置推至试验位置”
监护人：“正确，执行”
操作人：“收到”
操作人：“操作完毕”
监护人：“收到”
监护人：“合上10kV高压开关柜101断路器二次航空插头”
操作人：“合上10kV高压开关柜101断路器二次航空插头”
监护人：“正确，执行”
操作人：“收到”
操作人：“操作完毕”
监护人：“收到”
监护人：“合上10kV高压开关柜101断路器保护电源开关”
操作人：“合上10kV高压开关柜101断路器保护电源开关”
监护人：“正确，执行”
操作人：“收到”
操作人：“操作完毕”
监护人：“收到”
监护人：“合上10kV高压开关柜101断路器储能电源开关”
操作人：“合上10kV高压开关柜101断路器储能电源开关”
监护人：“正确，执行”
操作人：“收到”
操作人：“操作完毕”
监护人：“收到”
监护人：“合上10kV高压开关柜101断路器控制电源开关”
操作人：“合上10kV高压开关柜101断路器控制电源开关”
监护人：“正确，执行”
操作人：“收到”
操作人：“操作完毕”
监护人：“收到”
监护人：“拉开10kV高压开关柜接地开关”
操作人：“拉开10kV高压开关柜接地开关”
监护人：“正确，执行”
操作人：“收到”
操作人：“操作完毕”
监护人：“收到”
监护人：“将10kV高压开关柜101断路器由试验位置摇至工作位置。”
操作人：“将10kV高压开关柜101断路器由试验位置摇至工作位置。”
监护人：“正确，执行”
操作人：“收到”
操作人：“操作完毕”
监护人：“收到”
监护人：“检查10kV高压开关柜101断路器确在工作位置。”
操作人：“经检查，10kV高压开关柜101断路器确在工作位置。”
监护人：“收到”
监护人：“合上10kV高压开关柜101断路器。”
操作人：“合上10kV高压开关柜101断路器。”
监护人：“正确，执行”
操作人：“收到”
操作人：“操作完毕”
监护人：“收到”
监护人：“检查10kV高压开关柜101断路器合位机械位置指示正确。”
操作人：“经检查，10kV高压开关柜101断路器合位机械位置指示正确。”
监护人：“收到”
监护人：“检查10kV高压开关柜101断路器开关状态指示仪合位指示正确。”
操作人：“经检查，10kV高压开关柜101断路器开关状态指示仪合位指示正确。”
监护人：“收到”
监护人：“检查10kV高压开关柜101断路器合位监控信号指示正确。”
操作人：“经检查，10kV高压开关柜101断路器合位监控信号指示正确。”
监护人：“收到”

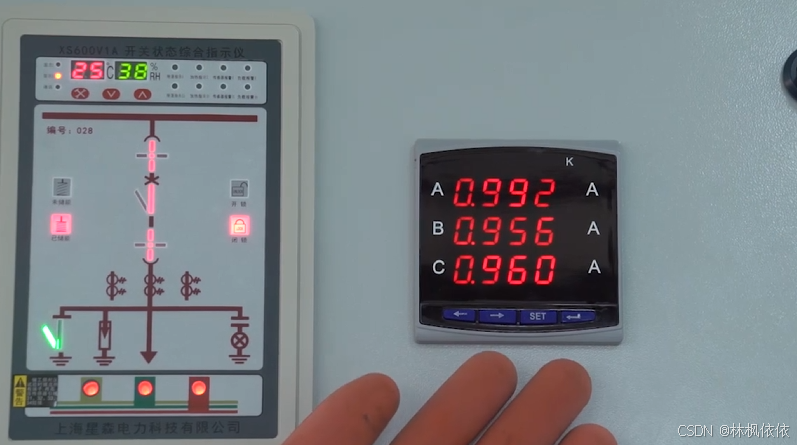

监护人：“检查10kV高压开关柜101断路器三相电流表计指示正确。”
操作人：“经检查，10kV高压开关柜101断路器三相电流表计指示正确。”
监护人：“收到”
本次操作任务：10kV高压开关柜101断路器由检修转运行操作完毕，情况正常。
