ABB 120 六轴机械手臂编程调试（四） 三菱plc控制器配套程序

最新推荐文章于 2024-05-16 15:19:26 发布
最新推荐文章于 2024-05-16 15:19:26 发布
阅读量3.3k 收藏 21
点赞数 1
分类专栏： 工业自动化 笔记
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_41666269/article/details/109139031
版权

硬件

三菱fx3n控制器

点位表

plc输入机器人输出plc输出机器人输入
x0do1y0di1
x1do2y1di2
x2do3y2di3
x3do4y3di4
x4do5y4di5
x5do6y5di6
x6do7y6di7
y7di8
plc输入输入描述plc输出输出描述
x10夹取气缸到位y10夹取气缸
x11放料气缸到位y11放料气缸
x12物料到位

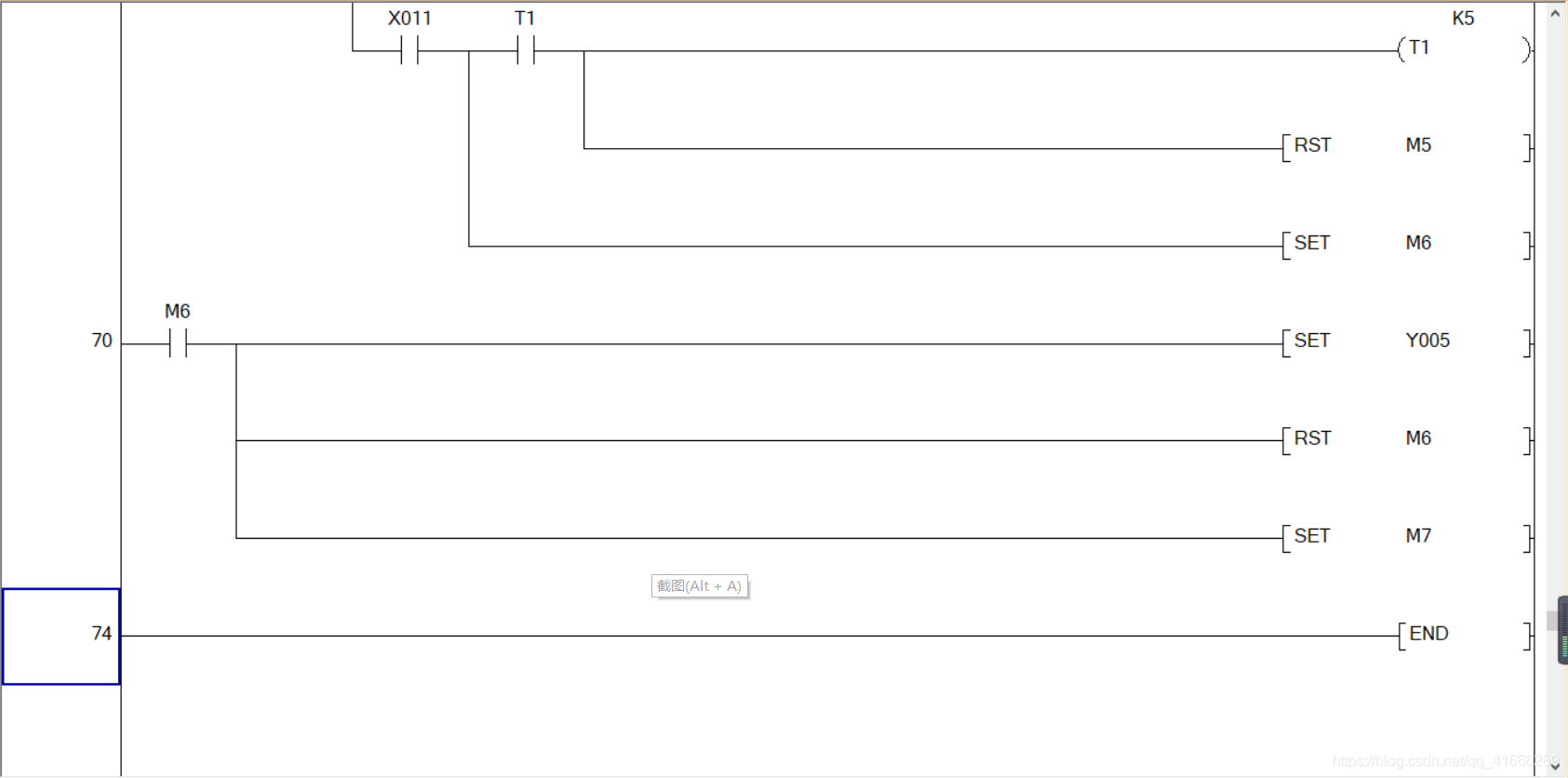

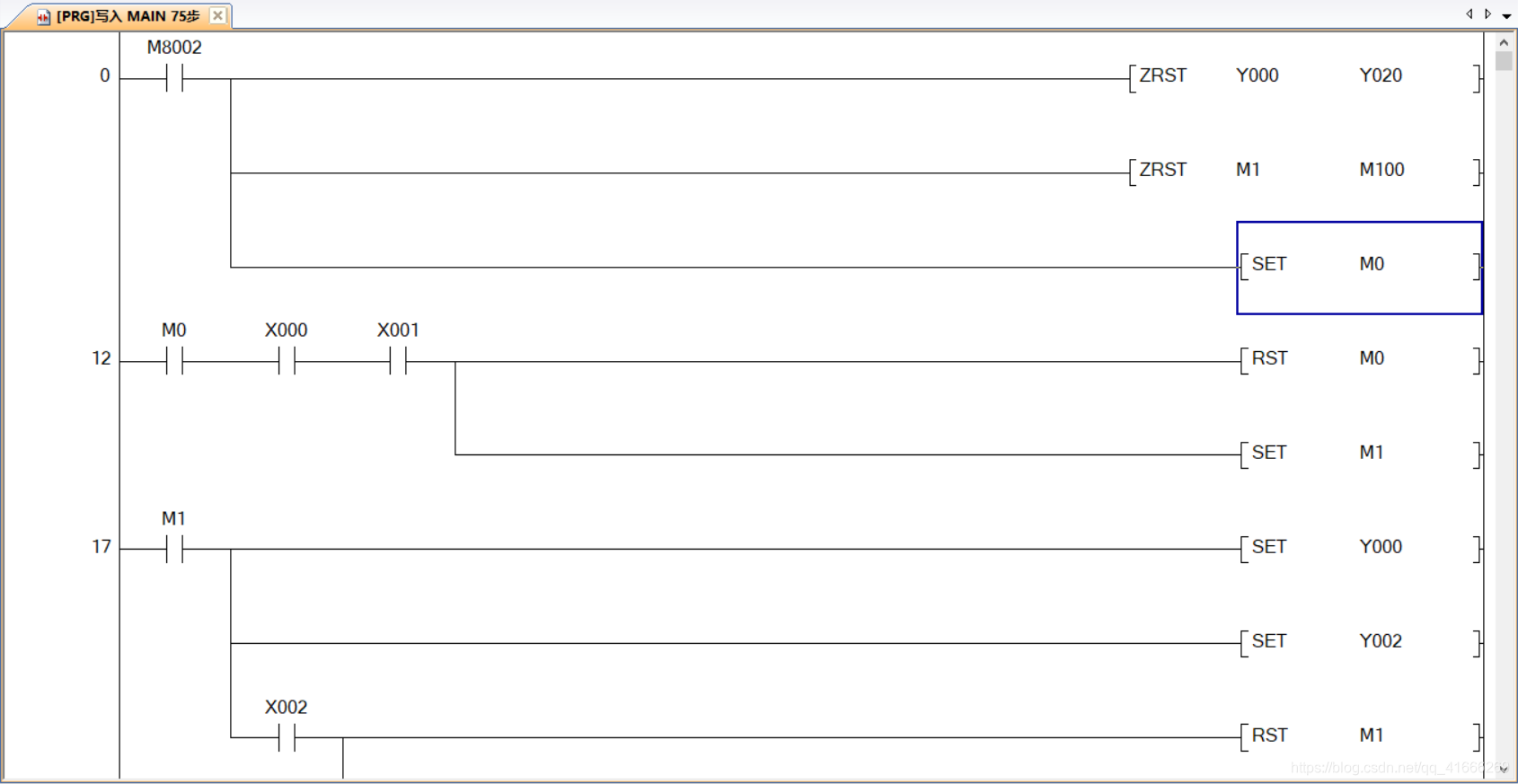

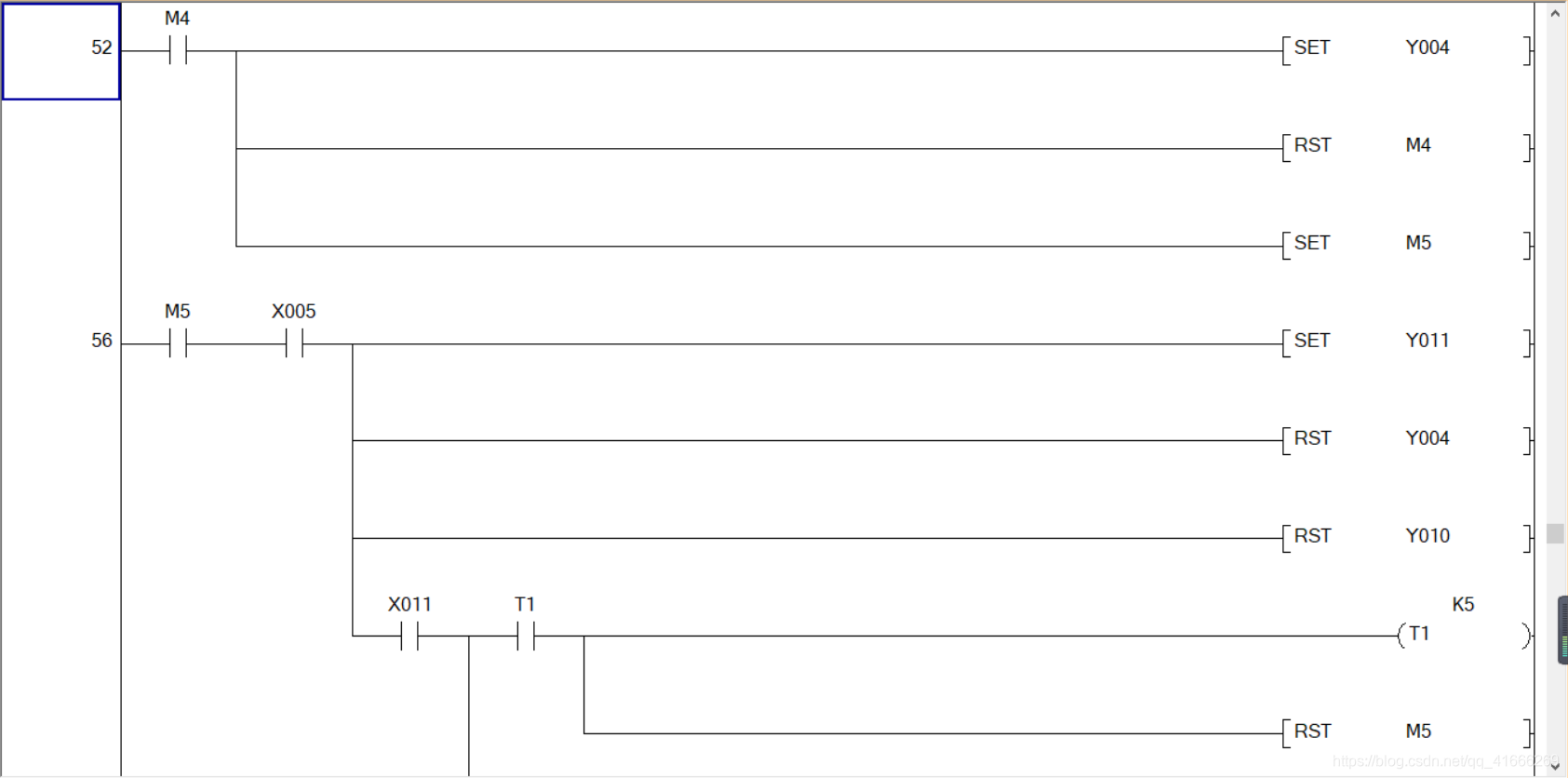

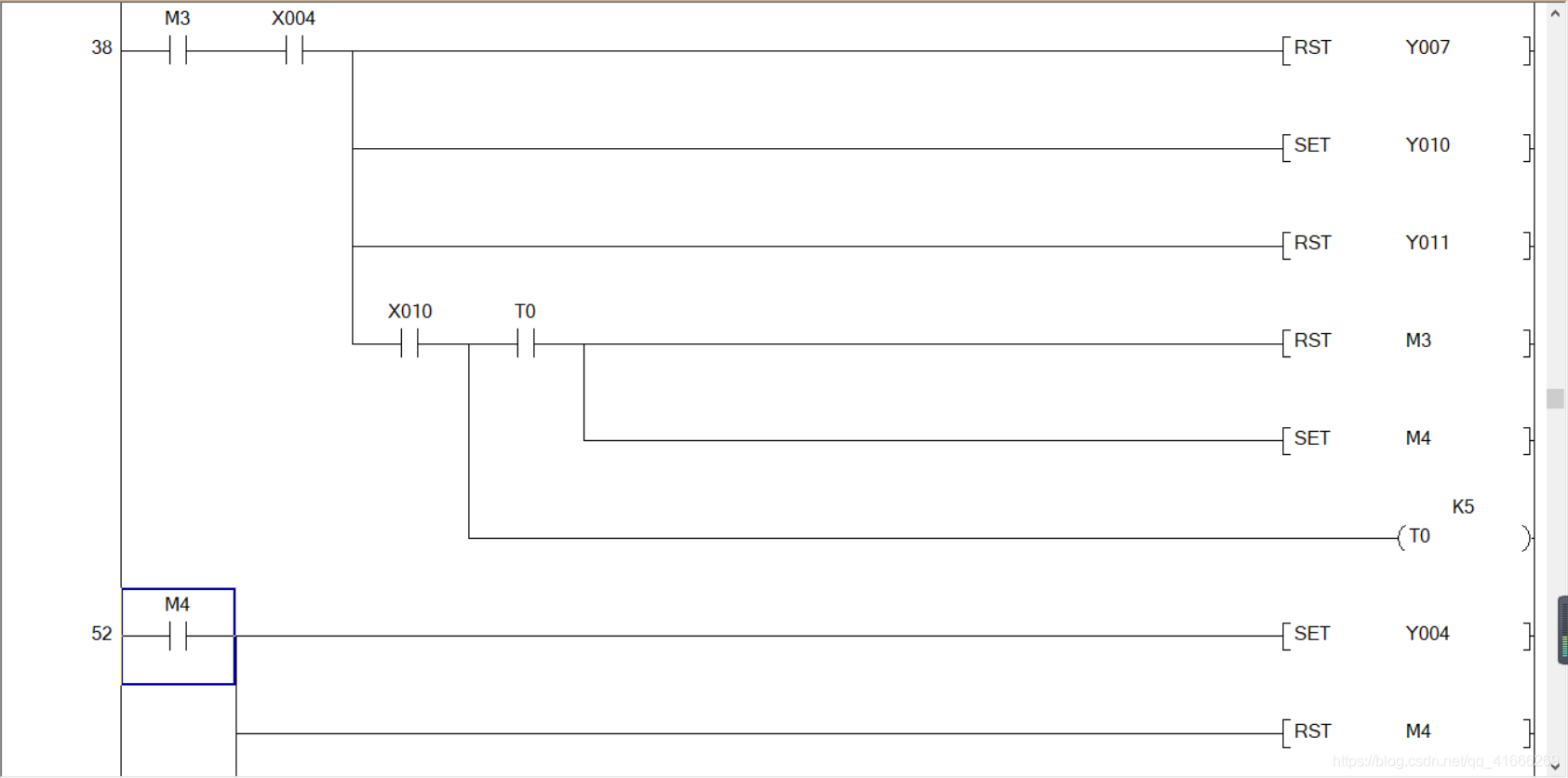

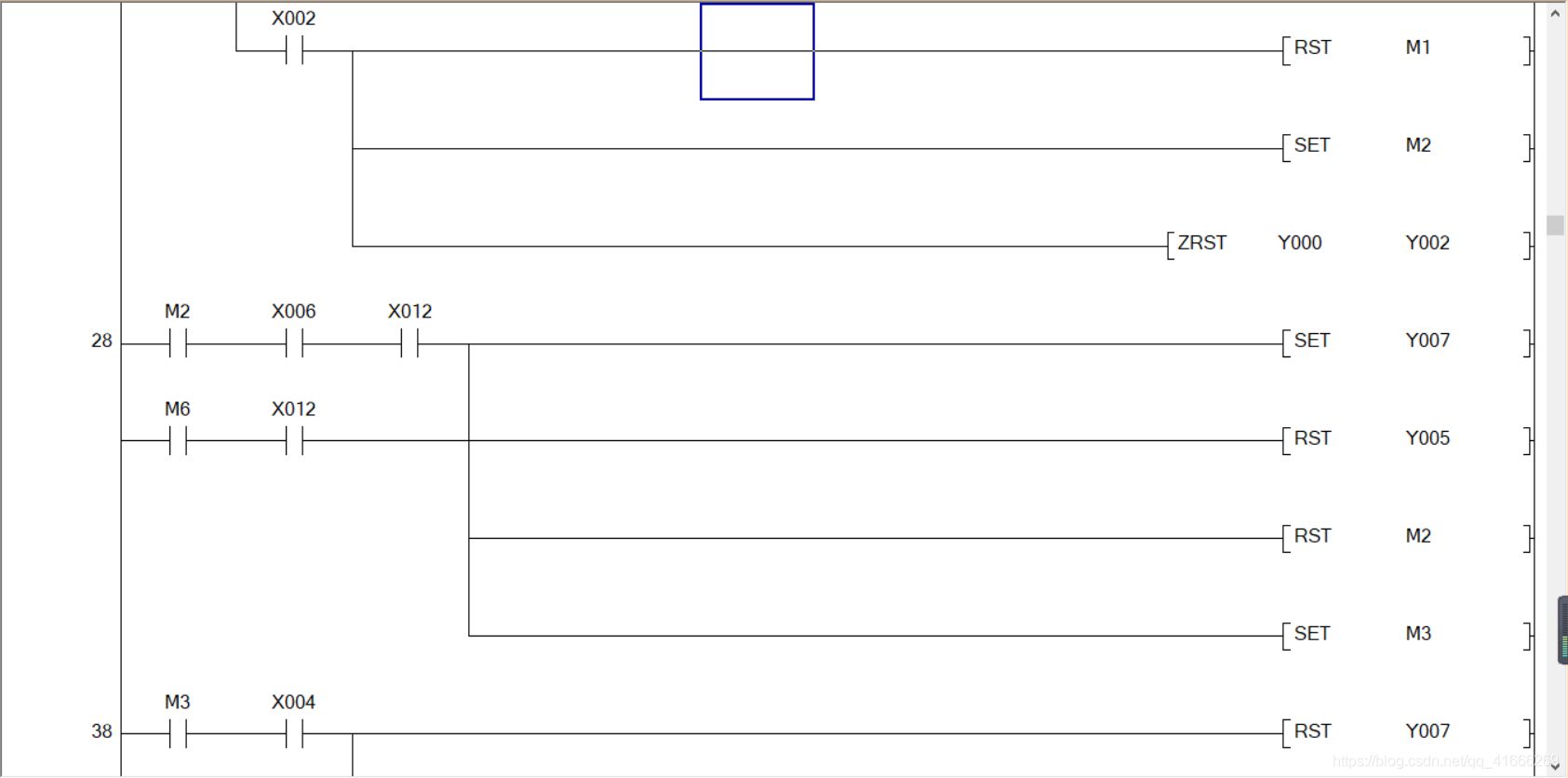

控制器程序

没有设备验证，只是按照思路写了一下
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
