串口通信总结

        通信过程分为3个步骤：首先，发送方按照信息编码方式对有效信息进行编码（编成可以在通信线路上传输的信号形态）；然后，编码后的信息在传输介质上进行传输，输送给接收方；最后，接收方接到编码信息后进行解码，解码后得到可以理解的有效信息。通信方式可以分为并行通信和串行通信：

	并行通信	串行通信
传输原理	数据各个位同时传输	数据按位顺序传输
优点	速度快	占用引脚资源少
缺点	占用引脚资源多	速度相对较慢

串行通信的分类：

1.单工：数据传输只支持数据在一个方向上传输；
2.半双工：允许数据在两个方向上传输，但某一时刻只允许数据在一个方向上传输，实际上是一种切换方向的单工通信，不需要独立的接收端和发送端，两者可合并为一个端口；
3.全双工：允许数据同时在两个方向上传输，因此全双工通信是两个单工方式的结合，需要独立的接收端和发送端。

 按照通信方式分为：
        1.同步通信：带时钟同步信号的传输，比如SPI,I2C通信接口；在同步通讯中，收发设备上方会使用一根信号线传输信号，在时钟信号的驱动下双方协调，同步数据。同步通信中双方使用频率一致的时钟，它的分组相比异步则大得多，称为一个数据帧，通过独特的bit串作为启停标识。发送方要以固定的节奏去发送数据，而接收方要时刻做好接收数据的准备，识别到前导码后马上要开始接收数据了。同步这种方式中因为分组很大，很长一段数据才会有额外的辅助位负载，所以效率更高，更加适合对速度要求高的传输，当然这种通信对时序的要求也更高。
        2.异步通信：不带时钟同步信号，比如UART（通用异步收发器），单总线。在异步通讯中不使用时钟信号进行数据同步，他们直接在数据信号中穿插一些用于同步的信号位，或者将主题数据进行打包，以数据帧的格式传输数据，通信双方需要约定好数据传输的速率（波特率：每秒发送的二进制位数），以便更好地同步。异步通信中的接收方并不知道数据什么时候会到达，收发双方可以有各自自己的时钟。发送方发送的时间间隔可以不均，接收方是在数据的起始位和停止位的帮助下实现信息同步的。这种传输通常是很小的分组，比如一个字符为一组，为这个组配备起始位和结束位。所以这种传输方式的效率是比较低的，毕竟额外加入了很多的辅助位作为负载，常用在低速的传输中。举个例子，我们的键盘按下一个按键，发出一个字符信号，异步传输机制就会为它加上前后的辅助同步信息，帮助接收方识别到我们按下了哪一个按键。因为我们敲击键盘的节奏不固定，所以异步是一种很适合的方式。

按电平信号方式分为：

       电平信号和差分信号是用来描述通信线路传输方式的。即如何在通信线路上表示1和0。

        1.电平信号的传输线中有一个参考电平线(一般是GND)，信号线上的信号值是由信号线电平和参考电平线的电压差决定。

        2.差分信号的传输线中没有参考电平线，所有都是信号线，1和0的表达靠信号线之间的电压差。

        3.电平信号的2根通信线之间的电平差异容易受到干扰，传输容易失败；差分信号不容易受到干扰，因此传输质量比较稳定。现代通信一般都使用差分信号，电平信号几乎没有了。在相同根数的通信线下，差分信号比电平信号要快，因为差分信号抗干扰能力强，因此1个发送周期更短。

按接口方式分为：

        并行接口和串行接口主要是考虑通信线的根数，就是发送方和接收方同时可以传递的信息量的多少。在电平信号下，”1根参考电平线+1根信号线“可以传递1位二进制；”1根参考电平线+2根信号线“可以同时发送2位二进制；如果想同时发送8位二进制就需要9根线。在差分信号下，2根线(彼此差分)可以同时发送1位二进制；如果需要同时发送8位二进制就需要16根线。

        串行接口使用的更加广泛，因为更省信号线，而且对传输线的要求更低、成本更低；而且串行时可以通过提高通信速度来提高总体通信性能，不一定非得要并行。

   串口通信参数：

        串口通信时因为是异步通信，所以通信双方必须事先约定好通信参数，这些通信参数包括：波特率、数据位、校验位、停止位。

        波特率，指的是串口通信的速率，也就是串口通信时每秒钟可以传输多少个二进制位。譬如，每秒钟可以传输9600个二进制位（传输一个二进制位需要的时间是1/9600秒，也就是104us），波特率就是9600。串口通信的波特率不能随意设定，而应该是在一些值中去选择。一般最常见的波特率是9600或115200（低端单片机如51常用9600，高端单片机和嵌入式SOC常用115200）。波特率不能随意指定，主要是因为：通信双方必须事先设定相同的波特率才能成功通信，如果发送方和接收方按照不同的波特率通信则根本收不到，因此波特率最好是大家熟知的而不是随意指定的；常用的波特率经过长久发展，就形成了共识，大家常用的就是9600或者115200。

        串口通信时，收发是一个周期一个周期进行的，每个周期传输n个二进制位。这一个周期就叫做一个通信单元，一个通信单元由：起始位+数据位+奇偶校验位+停止位组成的。

1.起始位：表示发送方要开始发送一个通信单元，起始位的定义是串口通信标准事先指定的，是由通信线上的电平变化来反映的。

2.数据位：是一个通信单元中发送的有效信息位，是本次通信真正要发送的有效数据，串口通信一次发送多少位有效数据是可以设定的（可选的有6、7、8、9，一般都是选择8位数据位，因为一般通过串口发送的文字信息都是ASCII码编码，而ASCII码中一个字符刚好编码为8位）。

3.校验位：是用来校验数据位，以防止数据位出错的。

 4.停止位：是发送方用来表示本通信单元结束标志的，停止位的定义是串口通信标准事先指定的，是由通信线上的电平变化来反映的。常见的有1位停止位、1.5位停止位、2位停止位等，一般使用的是1位停止位。

串口通信引脚：

        任何通信都要有信息传输载体，或者是有线的或者是无线的。串口通信是有线通信，是通过串口线来通信的。串口线最少需要两根(GND和信号线)，可以实现单工通信；也可以使用3根通信线(TX、RX、GND)，来实现全双工通信。

 UART引脚连接方法：TXD：数据发送引脚；RXD：数据输入引脚

        串口通信属于基层基本性的通信规约，它自己本身不会去协商通信参数，需要通信前通信双方事先约定好通信参数（一般4个最重要的），串口通信的发送方每隔一定时间（时间固定为1/波特率，单位是秒）将有效信息（1或者0）放到通信线上去，逐个二进制位的进行发送。接收方通过定时（起始时间由读到起始位标志开始，间隔时间由波特率决定）读取通信线上的电平高低来区分发送的是1还是0。依次读取数据位、奇偶校验位、停止位，停止位就表示这一个通信单元（帧）结束，然后中间是不定长短的非通信时间（发送方有可能紧接着就发送第二帧，也可能半天都不发第二帧，这就叫异步通信），下来就是第二帧·····
        串口发送的一般都是字符，一般都是ASCII码编码后的字符，所以一般设置数据位都是8，方便刚好一帧发送1个字符。

        对于两芯片的间的连接，两个芯片GND共地，同时TXD和RXD交叉连接，这样两个芯片间可进行TTL电平通信。但如果对于芯片和PC机相连，除了共地条件外，不能使用如上的直接交叉连接，虽然两者都有TXD和RXD引脚，但通常PC机使用的是RS232接口（9针），通常是TXC和RXD经过电平转换得到，故如果要使芯片与PC机的RS232接口直接通信，需要将芯片的输入输出端口也电平转换为RS232类型，再交叉连接，二者的电平标准不同：单片机的电平标准(TTL电平）：+5V表示1，0V表示0；RS232电平标准：+15/+13V表示0，-15/-13表示1。

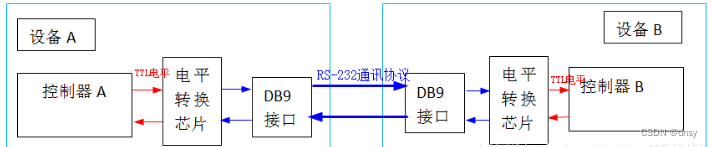

RS232协议标准串口设备通讯结构如下： 

         因此单片机与PC机进行串口通信应该遵循：在单片机串口与上位机给出的RS232口之间，通过电平转换电路实现TTL电平与RS232点评间的转换。

中断：

      串口通信分为发送/接收两部分，发送一般不需要中断即可完成发送，接收一般需要使用中断来接收。

        发送方可以选择使用中断，也可以选择不使用中断。

1.使用中断的工作情景是：发送方先设置好中断并绑定一个中断处理程序，然后发送方丢一帧数据给transmitter，transmitter耗费一段时间来发送这一帧数据，这段时间内发送方CPU可以去做别的事情，等transmitter发送完成后会产生一个TXD中断，该中断会导致事先绑定的中断处理程序执行，在中断处理程序中CPU会切换回来继续给transmitter放一帧数据，然后CPU切换离开；

2.不使用中断的工作情景是：发送方事先禁止TXD中断（当然也不需要给相应的中断处理程序了），发送方CPU给一帧数据到transmitter，然后transmitter耗费一段时间来发送这帧数据，这段时间CPU在这等着（CPU没有切换去做别的事情），待发送方发送完成后CPU再给它一帧数据继续发送直到所有数据发完。

        CPU是怎么知道transmitter已经发送完了？原来是有个状态寄存器，状态寄存器中有一个位叫发送缓冲区空标志，transmitter发送完成（发送缓冲区空了）就会给这个标志位置1，CPU就是通过不断查询这个标志位为1还是0来知道发送是否已经完成的。
        接收方可以选择使用中断，也可以选择不使用中断。

1.使用中断的工作情景是：接收方先设置好中断并绑定一个中断处理程序，然后接收方会耗费一段时间从receiver中来接收一帧数据，这段时间内接收方CPU可以去做别的事情，等receiver接收数据完成后会产生一个RXD中断，该中断会导致事先绑定的中断处理程序执行，在中断处理程序中CPU会切换回来从receiver中读取数据，然后CPU切换离开；

2.不使用中断的工作情景是：接收方事先禁止RXD中断（当然也不需要给相应的中断处理程序了），接收方会耗费一段时间从receiver中接收一帧数据，这段时间CPU在这等着（CPU没有切换去做别的事情），待接收方接收完成后CPU会继续等着直到所有数据接收完。

        CPU是怎么知道receiver已经接收完了？原来是有个状态寄存器，状态寄存器中有一个位叫接收缓冲区满标志，receiver接收完成（接收缓冲区满了）就会给这个标志位置1，CPU就是通过不断查询这个标志位为1还是0来知道接收是否已经完成的。
        因为串口通信是异步的，异步的意思就是说发送方占主导权。也就是说发送方随时想发就能发，但是接收方只有时刻等待才不会丢失数据。所以这个差异就导致发送方可以不用中断，而接收方不得不使用中断模式。

时钟：

        串口通信为什么需要时钟？因为串口通信需要一个固定的波特率，所以transmitter和receiver都需要一个时钟信号。时钟信号从哪里来？源时钟信号是外部APB总线（PCLK_PSYS，66MHz）提供给串口模块的（这就是为什么我们说串口是挂在APB总线上的），然后进到串口控制器内部后给波特率发生器（实质上是一个分频器），在波特率发生器中进行分频，分频后得到一个低频时钟，这个时钟就是给transmitter和receiver使用的。
        串口通信中时钟的设置主要看寄存器设置。重点的有：寄存器源设置（为串口控制器选择源时钟，一般选择为PCLK_PSYS，也可以是SCLK_UART），波特率发生器有2个重要寄存器：UBRDIVn和UDIVSLOTn，其中UBRDIVn是主要的设置波特率的寄存器，UDIVSLOTn是用来辅助设置的，目的是为了校准波特率的。
