后仿

后仿知识总结

后仿知识总结

后仿介绍

参考链接：https://www.cnblogs.com/xh13dream/p/8576343.html
一：什么是后仿

前仿不包括时序信息，即当作理想的器件看待，仅仅验证代码的功能；后仿，在有时序信息，有延迟情况下（器件自身的延迟，传输线上的延时等，与工艺器件有关）的仿真；后仿主要关注Toggle覆盖率，因为门级网表里面没有RTL级代码，没有if，case等，都是与或非门等。

RTL级通过DC综合得到门级网表，布局布线得到门级网表，将两个门级网表加起来才是真正的网表文件；在本文中，我们只关注DC吐出来的网表以说明后仿。

+rad可以对仿真进行优化。

DC后不仅生成门级网表（也是.v文件），还产生.sdf文件（standard delay format，记录单元的时序的信息）。

二：后仿流程

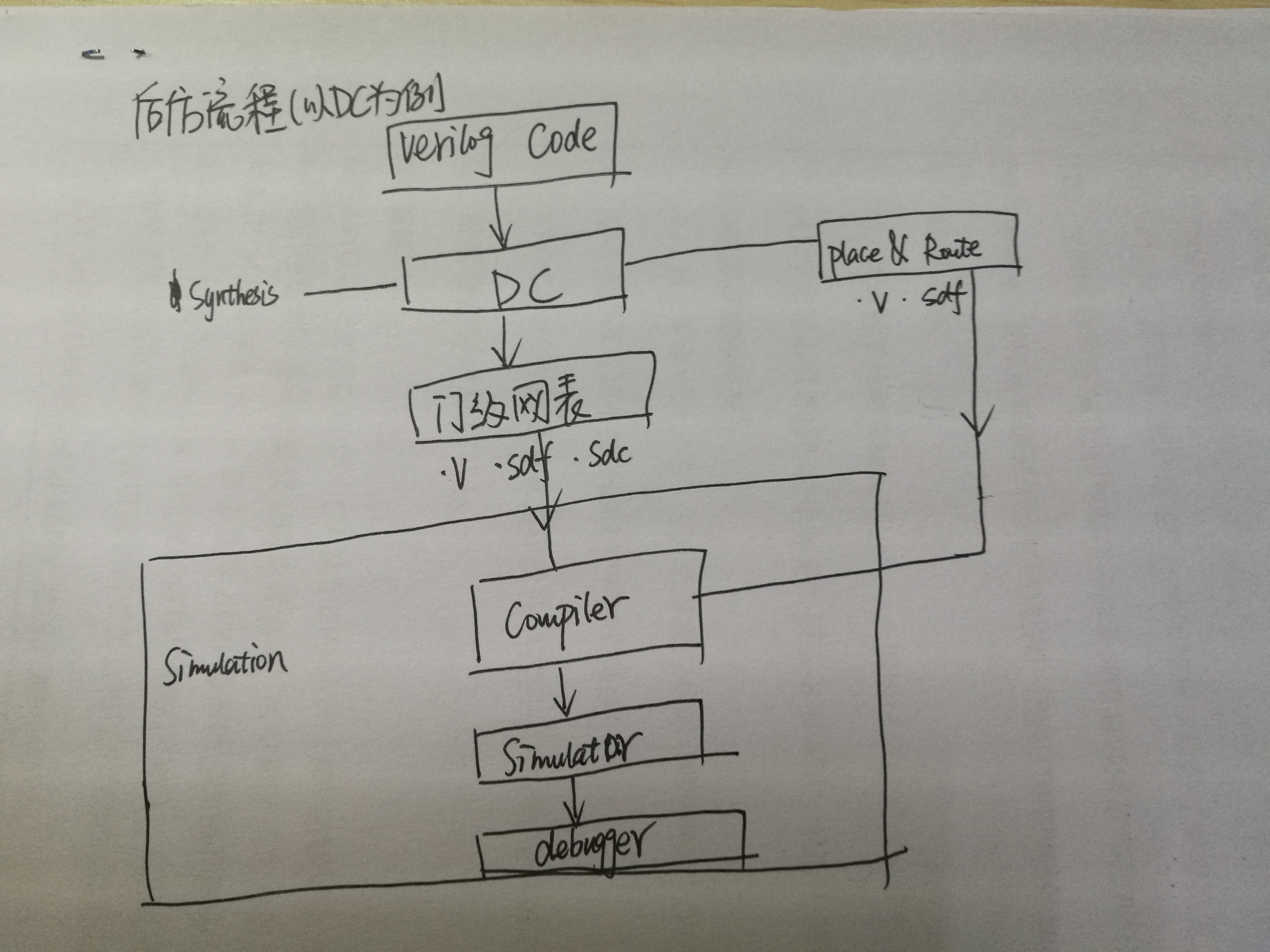

在这里插入图片描述

三：SDF文件主要内容

Delays（module，device，interconnect，port）

Timing checks（setup，hold，setuphold，recovery，removal，recrem）

Timing constrains（pathconstraint，skewconstraint，sum，diff）

Timing environment（arrival，departure，slack，waveform）

包括design，时间，工艺，版本，电压，温度，延时信息，基本单元延时信息等。

四：综合后在vcs后仿具体步骤

1：　　将综合后的网表文件.v拷贝到rtl代码文件夹里（即源文件夹里），并将原源文件（也是.v）改成.v.bak文件，防止make找不到正确的.v文件；

将综合后的SDF文件拷贝到tb文件夹（即testbench文件夹里）；

2：　　在top层文件里（即testbench文件夹）反标添加SDF；

例如：　

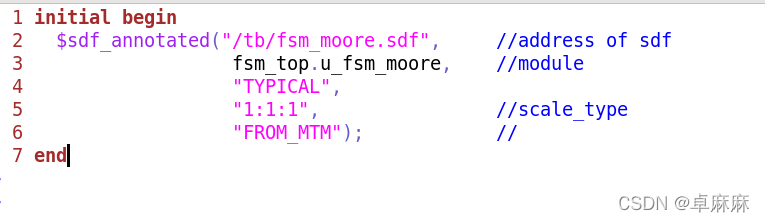

在这里插入图片描述

3：　　在makefile里添加说明（compile里）

#vcs dut_gate.v -v sim_lib.v //.v是网表文件，工艺库-v

4：　　make com->make sim->make dve->在dve文件上观察波形，发现后仿波形不纯净

五：其他

1：　　若SDF文件很大，可以进行预编译，dut.sdf文件变为dut.sdf_c

2：　　选中delay方式：在compile开关选项上加+mindelays/+typedelays/+maxdelays

或者在compile开关选项上加+allmtm，在simulate在加+mindelays/+typedelays/+maxdelays

3：　　惯性延迟（器件自带），传输延迟

4：　　若使用预编译方式，则+rad失效

后仿时序检查

参考链接：https://www.cnblogs.com/tshell/archive/2013/03/13/2957447.html
解决了后仿时序检查出错

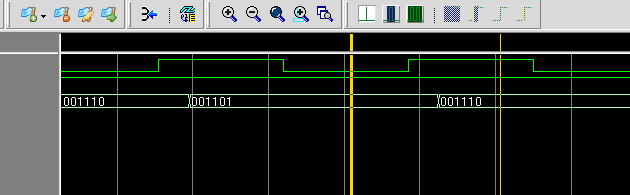

第一次做后仿，就出现了问题，发现如果不加SDF，波形也会有延时：

在这里插入图片描述

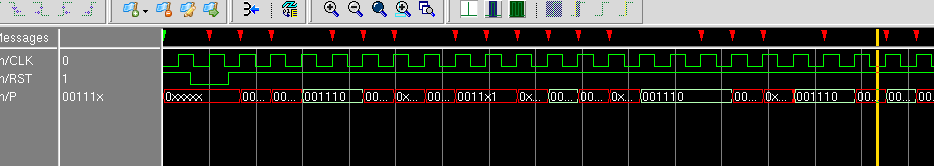

后来发现，这些延时都是仿真库中定义的，而且加载SDF后的延时就是实际的延时了，而不是库中定义的延时，但出现了好多违例，modelsim波形如下：

在这里插入图片描述

箭头处出现了hold time违例，原来是仿真库中含有时序检查函数：

$KaTeX parse error: Expected 'EOF', got '&' at position 22: \dotsold(posedge CK &̲&& (SandR == 1)\dots$ J $C K, t h o l d$ J$CK, NOTIFIER);
$KaTeX parse error: Expected 'EOF', got '&' at position 22: \dotsold(posedge CK &̲&& (SandR == 1)\dots$ J $C K, t h o l d$ J$CK, NOTIFIER);
$KaTeX parse error: Expected 'EOF', got '&' at position 22: \dotsold(posedge CK &̲&& (SandR == 1)\dots$ K $C K, t h o l d$ K$CK, NOTIFIER);
$KaTeX parse error: Expected 'EOF', got '&' at position 22: \dotsold(posedge CK &̲&& (SandR == 1)\dots$ K $C K, t h o l d$ K$CK, NOTIFIER);

而我有几条路径不满足仿真库中定义的hold time（500ps），但我奇怪：SDF中不是也有时序检查函数吗？为什么仿真库中也有，不是多此一举吗，不会覆盖SDF中的函数吗，后来发现SDF中并没有检查hold time：

(TIMINGCHECK
(WIDTH (posedge CK) (0.211::0.211))
(WIDTH (negedge CK) (0.386::0.386))
(SETUPHOLD (posedge D) (posedge CK) (0.258::0.258) ())
(SETUPHOLD (negedge D) (posedge CK) (0.494::0.494) ())
(SETUPHOLD (posedge RN) (posedge CK) (0.243::0.243) ())
(SETUPHOLD (negedge RN) (posedge CK) (0.501::0.501) ())

后来我针对违例的cell在SDF中手动加入了保持时间的定义： (SETUPHOLD (posedge D) (posedge CK) (0.258::0.258) (0.123::0.123))，然后再仿真，modelsim没有报错了，可见如果SDF和仿真库中都有时序检查函数，那么SDF具有高的优先级。

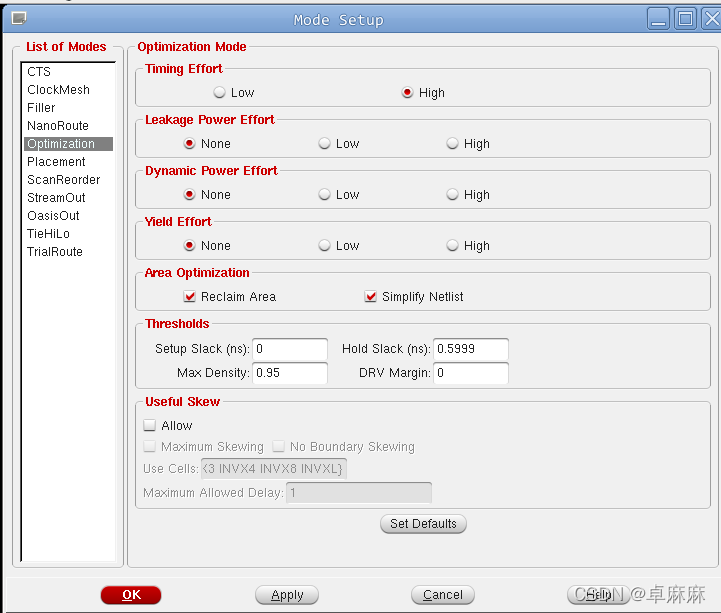

但是不明白encounter为什么生成的SDF中没有检查hold time，只好先修改布局布线，将encounter的hold time的threshold设置为仿真库中的500ps（options——set mode——mode setup），如下图：
在这里插入图片描述

，生成新的版图和SDF，网表，再仿真，modelsim就没有报错了

Standard Cell的仿真模型

参考链接：https://blog.csdn.net/verybing/article/details/7265954
Standard Cell的仿真模型：首先我们先看一个stand cell的仿真模型
一般情况下，仿真模型包括两个部分，一个部分是功能部分也就是这个standcell的功能，可以用udp元件或者逻辑功能做表述，第二个部分是时序反标和时序检查部分，这部分主要是提供sdf反标时序，和timingcheck的类型，并且通过系统函数告知仿真者和改变输出值。

`timescale 1ns/1ps
`celldefine
module DFFXL (Q, QN, D, CK);
output Q, QN;
input D, CK;
reg NOTIFIER;//时序检查系统函数和udp功能真值表之间的联系寄存器
supply1 xSN,xRN;
//下面是这个时序cell的功能描述，由元件，udp，逻辑操作组成。
buf IC (clk, CK);
udp_dff I0 (n0, D, clk, xRN, xSN, NOTIFIER);
and I4 (flag, xRN, xSN);
buf I1 (Q, n0);
not I2 (QN, n0);
//specify….endspecify是对基本门级元件输入输出端口的时延描述，称为延时说明块。延时说明块是module中一个独立结构。
specify
specparam//对一些代表时量的延时参数进行定义
tplh$CK$Q = 1.0,
tphl$CK$Q = 1.0,
tplh$CK$QN = 1.0,
tphl$CK$QN = 1.0,
tsetup$D$CK = 1.0,
thold$D$CK = 0.5,
tminpwl$CK = 1.0,
tminpwh$CK = 1.0,
tperiod$CK = 1.0;
//对模块输入输出端口之间的路径延时进行说明
if (flag)
(posedge CK *> (Q +: D)) = (tplh$CK$Q, tphl$CK$Q);
//前半部分时指定路径，后半部分是指定路径延时，若存在多条路径到达一个口在仿真中会选取延时最大的一条路径
if (flag)
(posedge CK *> (QN -: D)) = (tplh$CK$QN, tphl$CK$QN);
//借助时序检验系统任务对模块输入输出时序进行时序检验，一旦发现时序违规，仿真程序就会对违规触发标志位NOTIFIER //反转一次（如果是第一次违规报警，NOTIFIER其被之为1），这会通知udp使输出为X
$setuphold(posedge CK &&& (flag == 1), posedge D, tsetup$D$CK, thold$D$CK, NOTIFIER);
$setuphold(posedge CK &&& (flag == 1), negedge D, tsetup$D$CK, thold$D$CK, NOTIFIER);
$width(negedge CK &&& (flag == 1), tminpwl$CK, 0, NOTIFIER);
$width(posedge CK &&& (flag == 1), tminpwh$CK, 0, NOTIFIER);
$period(posedge CK &&& (flag == 1), tperiod$CK, NOTIFIER);
endspecify
endmodule // DFFXL
`endcelldefine

下面我们接着看一个udp是如何构成的，输入产生输出的，如何和时序检验系统函数进行联系的，其中udp（User Defined Primitives）元件的定义是通过真值表的形式来进行的，可以用真值表来描述组合逻辑UDP和时序逻辑的UDP的逻辑功能。该模块主要由primitive … endprimitive界定。如下：

primitive udp_dff (out, in, clk, clr_, set_, NOTIFIER);
output out;
input in, clk, clr_, set_, NOTIFIER;//NOTIFIER来自时序检验系统函数,注意UDP定义的端口只能是一位宽度的标量类型
reg out;
//真值表的格式：
table
// in clk clr_ set_ NOT : Qt : Qt+1
//
0 r ? 1 ? : ? : 0 ; // clock in 0
1 r 1 ? ? : ? : 1 ; // clock in 1
1 * 1 ? ? : 1 : 1 ; // reduce pessimism
0 * ? 1 ? : 0 : 0 ; // reduce pessimism
? f ? ? ? : ? : - ; // no changes on negedge clk
* b ? ? ? : ? : - ; // no changes when in switches
? ? ? 0 ? : ? : 1 ; // set output
? b 1 * ? : 1 : 1 ; // cover all transistions on set_
1 x 1 * ? : 1 : 1 ; // cover all transistions on set_
? ? 0 1 ? : ? : 0 ; // reset output
? b * 1 ? : 0 : 0 ; // cover all transistions on clr_
0 x * 1 ? : 0 : 0 ; // cover all transistions on clr_
? ? ? ? * : ? : x ; // any notifier changed
//注意－表示输出状态保持不变，？表示输入任意状态，b表示输入端任意状态（不包括X），*表示输入端的任意变化
//从最后一行我们可以看出一旦NOTIFIER发生了任意变化输出端将会输出X！！
endtable
endprimitive // udp_dff
