ansys workbench 中模态分析的solution information都包含什么信息？

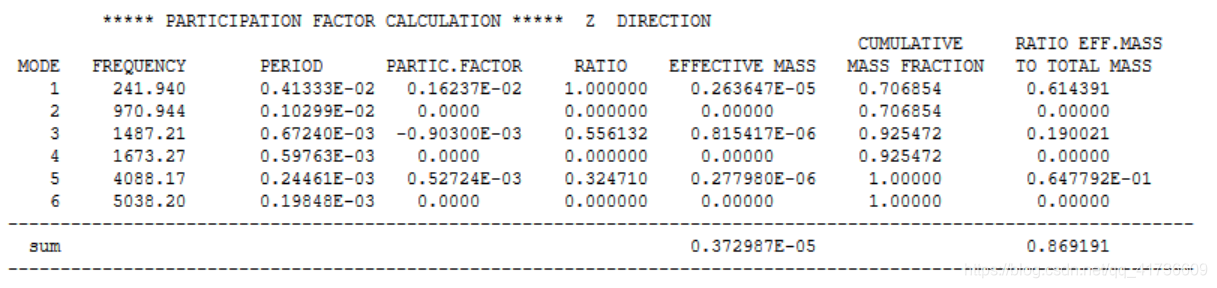

以Z方向的模态信息为例



（1）MODE FREQUENCY 模态频率   （注意不是圆频率！！！！！！！！！！！）

（2）PERIOD         周期，频率的倒数。

（3）PARTIC.FACTOR  振型参与系数。对于一个n维体系，任何一个n维向量可表示为该体系特征向量（振型向量）的线性组合，其组合系数就叫振型参与系数。{F}＝Σγi{Ui}γi就是振型参与系数。如果振型向量是质量归一的，即{Uit}[M]{Ui}=1，这里{Uit}表示｛Ui}的转置，则γi＝{Uit}[M]{F}，模态分析时 {F}是每个结点分别在3个坐标方向及3个转角方向取单位位移得到的，因此模态分析的振型参与系数只具有参考意义，谱分析中的振型参与系数才具有实际的意义。

（4）RATIO          振型参与系数与一阶振型参与系数之比。

（5）EFFECTIVE MASS 等效质量。等效质量的计算公式是 Me={Ft}[M]{F}这里是指γi{Ui}产生的等效质量，即即用于该阶频率振动的质量，容易推出它就等于振型参与系数的平方。对应转角位移的等效质量是等效惯性矩。

（6）CUMULATIVE MASS FACTION 累计质量分数，从第一阶到该阶等效质量的和对总的等效质量的比。（以抽出的模态数为准）这个数可以用来判断抽出的模态数够不够。

（7）RATIO EFF.MASS TO TOTAL MASS 等效质量与总质量的比。
