五、VGG、AlexNet、ResNet网络（超详细哦）

1、 VGG 网络

1.1、 VGG网络结构

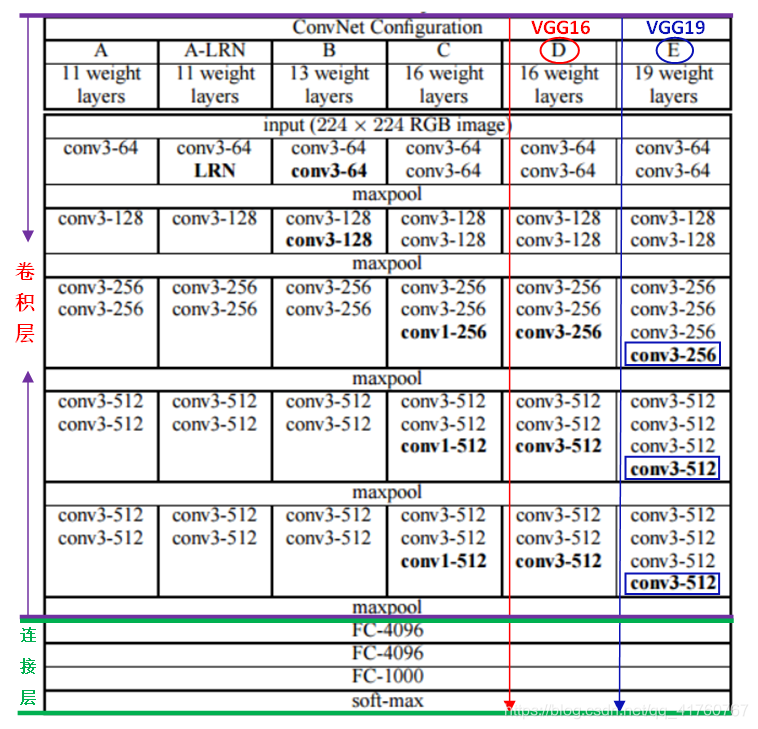

下面是VGG网络的结构（VGG16和VGG19都在）：

• VGG16包含了16个隐藏层（13个卷积层和3个全连接层），如上图中的D列所示。

• VGG19包含了19个隐藏层（16个卷积层和3个全连接层），如上图中的E列所示。
• 表达式的简单讲解：Conv3-512 → 第三层卷积后维度变成512；

Conv3_2s = 2 → 第三层卷积层里面的第二子层，滑动步长等于2（每次移动两个格子，后面的讲解中会用到）。

VGG网络的结构非常一致，从头到尾全部使用的是3x3的卷积和2x2的max pooling。

1.2、理解VGG16（19）卷积网络

由于VGG16与VGG19网络的格式相同，主要区别在卷积层的个数，因此，下面我们只对VGG16进行讲解，对于VGG19读者可以参照VGG16的讲解进行类比理解。

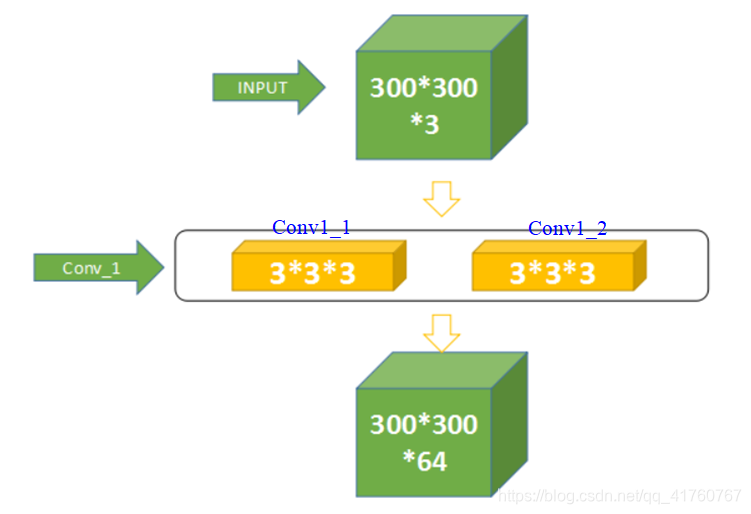

 从input到Conv1:

首先两个黄色的是卷积层，是VGG16网络结构16层当中的第一层（Conv1_1）和第二层（Conv1_2），他们合称为Conv_1。下面主要讲述第一个，也就是第一层（Conv1_1），如何把一个300 * 300 * 3的矩阵变成一个300 * 300 * 64的矩阵。（注：上图中表达的意思是Conv1_1与Conv1_2的卷积结果都是一个300 * 300 * 64的矩阵。但是，对Conv1_1与Conv1_2的输出并没有完全的体现出来，下面我们对其的输入进行简单的讲解。Conv1_1的输入是一张图的300 * 300 * 3的矩阵，Conv1_2的输入是Conv1_1卷积后的输出300 * 300 * 64的矩阵。）

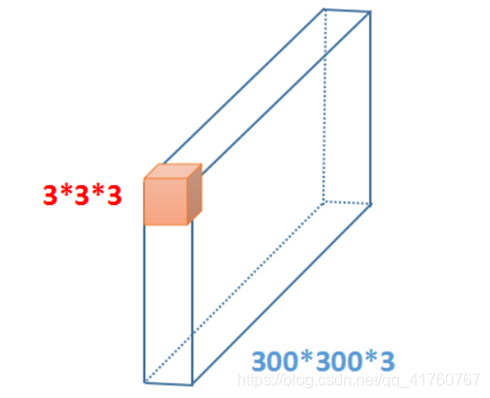

假设输入的图片（蓝色框）是一个RGB图像，橙色部分是一个3 * 3 * 3的卷积核，我们对一个三维的27个数求和（这里为什么是27，为什么要求和，其实很好理解，因为图片的RGB图像，也就是有3个通道，每个通道都需要进行卷积，然后将相同位置卷积后的结果进行加和），然后从左到右，从上到下进行扫描，最终得到的只是298 * 298的矩阵（因为卷积核也是三维所以结果是一维），在VGG16使用中加入Padding，VGG16设置64个卷积核，得到的是300 * 300 * 64
矩阵。

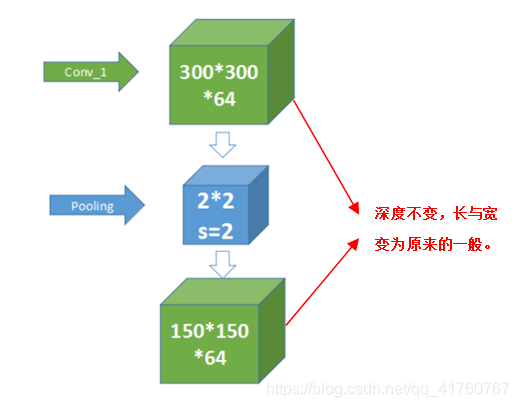

 从Conv1到Conv2中间的pooling层:

在Conv1到Conv2中间的pooling层，使用的卷积核大小为：2 * 2 * 64 s=2；即，步长（stride）为2，在卷积的过程中感受野没有重叠（或者说卷积核每次都没有重叠）；因此，原本的图像进过卷积操作后，尺寸（长与宽）刚好减为原来的义半，而第三维度深度不变。

 从Conv2到 Conv3：
这一步骤，我们可以类比上述的“从input到Conv1”的讲解，原来INPUT是300 * 300 * 3过了第一层出来时150 * 150 * 64维度的矩阵，那么第二层（从Conv2到 Conv3）仍然有池化有128个卷积核，由类比推理得：第二层操作步骤出来的应该是75 * 75 * 128维度的矩阵。

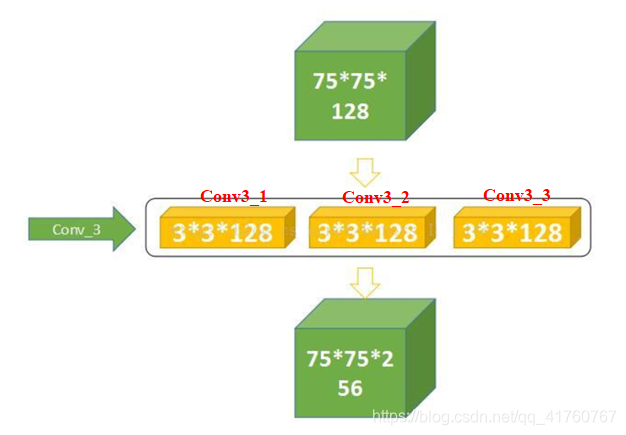

 Conv3的推演：

可以知道第三层有256个卷积核，包含三层小的卷基层（Conv3_1，Conv3_2，Conv3_3）。

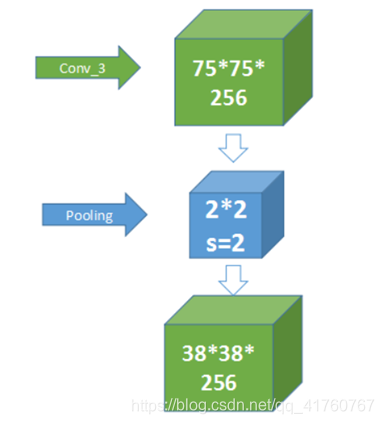

 从Conv3到Conv4之间的过度：

对于上面的池化没有问题，会发现75并不是偶数，那么下一步在75这里相加了一个一，使之成为76，变成一个偶数，还有一种方法是通过步长的设置，这里先不展开叙述。

 后续的步骤
后面的方法都是卷积与池化的过程，具体的实现步骤可以类比上面的步骤，下面就不一层层展开的叙述。可以根据上面给出的VGG网络的结构图查找每一层里面有什么卷积核？多少个？池化的大小？步长多少？是否需要Padding？等对应的问题。

 最后面的三层
最后面的三层是全连接层（FC），是将最后一个卷积层卷积产生的多维矩阵数据，展开成一个维度，然后输入到MLP网络中，多每一个类别进行预测。

2、AlexNet网络

2.1、AlexNet网络结构

AlexNet网络结构如下图所示，其中卷积层共有5层（C1—C5），全连接层共有3层（F1—F3）。

2.2、理解AlexNet网络

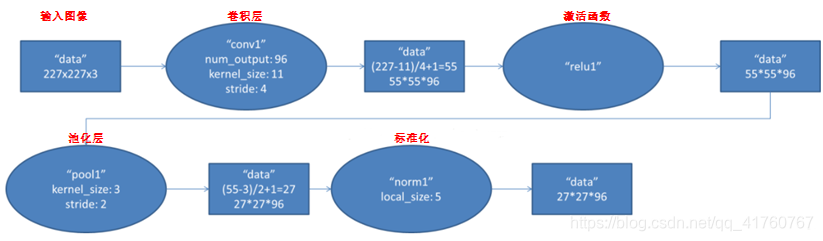

 conv1阶段DFD（data flow diagram）：

第一层输入数据为原始的227 * 227 * 3的图像，这个图像被11 * 11 * 3的卷积核进行卷积运算，移动的步长(stride)是4个像素。因此，卷积核在移动的过程中会生成(227-11)/4+1=55个像素，行和列的55*55个像素形成对原始图像卷积之后的像素层。共有96个卷积核，会生成55 * 55 * 96个卷积后的像素层。96个卷积核分成2组，每组48个卷积核。对应生成2组55 * 55 * 48的卷积后的像素层数据。这些像素层经过relu1单元的处理，生成激活像素层，尺寸仍为2组55 * 55 * 48的像素层数据。
这些像素层经过pool运算(池化运算)的处理，池化运算的尺度为3 * 3，运算的步长为2，则池化后图像的尺寸为(55-3)/2+1=27。 即池化后像素的规模为27 * 27 * 96；然后经过归一化处理，归一化运算的尺度为5 * 5；第一卷积层运算结束后形成的像素层的规模为27 * 27 * 96，分别由对应96个卷积核所运算形成。这96层像素层分为2组，每组48个像素层，每组在一个独立的GPU上进行运算。
反向传播时，每个卷积核对应一个偏差值。即第一层的96个卷积核对应上层输入的96个偏差值。

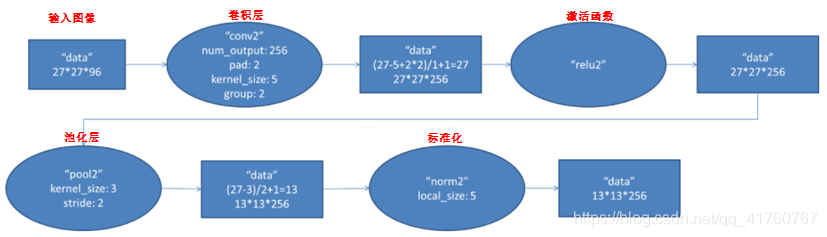

 conv2阶段DFD（data flow diagram）：

第二层输入数据为第一层输出的27 * 27 * 96的像素层，为便于后续处理，每幅像素层的左右两边和上下两边都要填充2个像素（padding）；27 * 27 * 96的像素数据分成27 * 27 * 48的两组像素数据，两组数据分别再两个不同的GPU中进行运算。每组像素数据被5 * 5 * 48的卷积核进行卷积运算，卷积核对每组数据的每次卷积都生成一个新的像素，移动的步长是1个像素。因此，卷积核在移动的过程中会生成(27-5+2 * 2)/1+1=27个像素。行和列的27 * 27个像素形成对原始图像卷积之后的像素层。共有256个5 * 5 * 48卷积核；这256个卷积核分成两组，每组针对一个GPU中的27 * 27 * 48的像素进行卷积运算。会生成两组27 * 27 * 128个卷积后的像素层。这些像素层经过relu2单元的处理，生成激活像素层，尺寸仍为两组27 * 27 * 128的像素层。
这些像素层经过pool运算(池化运算)的处理，池化运算的尺度为3 * 3，运算的步长为2，则池化后图像的尺寸为(57-3)/2+1=13。 即池化后像素的规模为2组13 * 13 * 128的像素层；然后经过归一化处理，归一化运算的尺度为5 * 5；第二卷积层运算结束后形成的像素层的规模为2组13 * 13 * 128的像素层。分别对应2组128个卷积核所运算形成。每组在一个GPU上进行运算。即共256个卷积核，共2个GPU进行运算。反向传播时，每个卷积核对应一个偏差值。即第一层的96个卷积核对应上层输入的256个偏差值。

 conv3到conv5阶段DFD（data flow diagram）：
由于conv3到conv5阶段DFD的过程与上述的conv1与conv2类似，主要的差别就是卷积层与池化层的不同，所以，可以类比conv1与conv2计算最终的结果，在这里不在进一步的讲解。在这里给出最后一层的卷积层最终卷积后的结果：在最后一层卷积中2组13 * 13 * 128像素层分别在2个不同GPU中进行池化(pool)运算处理。池化运算的尺度为3 * 3，运算的步长为2，则池化后图像的尺寸为(13-3)/2+1=6。 即池化后像素的规模为两组6 * 6 * 128的像素层数据，共6 * 6 * 256规模的像素层数据。

 最后面的三层
最后面的三层是全连接层（FC），是将最后一个卷积层卷积产生的多维矩阵数据，展开成一个维度，然后输入到MLP网络中，多每一个类别进行预测。

2.3、Alexnet网络中各层的作用

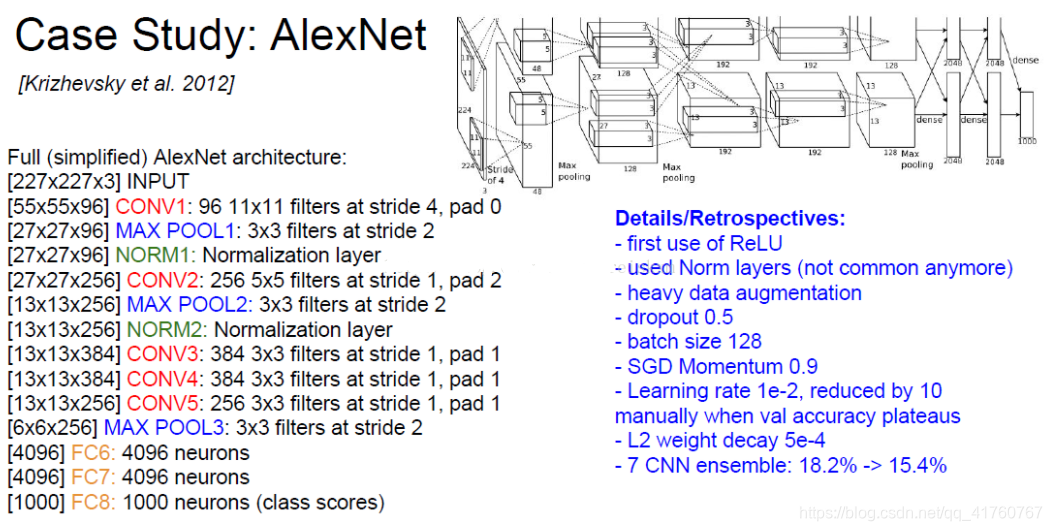

Alexnet网络中各层运算、维度和参数，如下图所示：

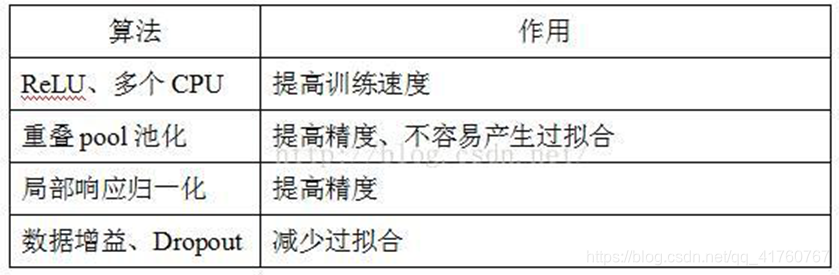

Alexnet网络中各个层发挥的作用如下表所述：

3、ResNet网络
