Codesys SCARA机器人控制

1.添加运动学模型

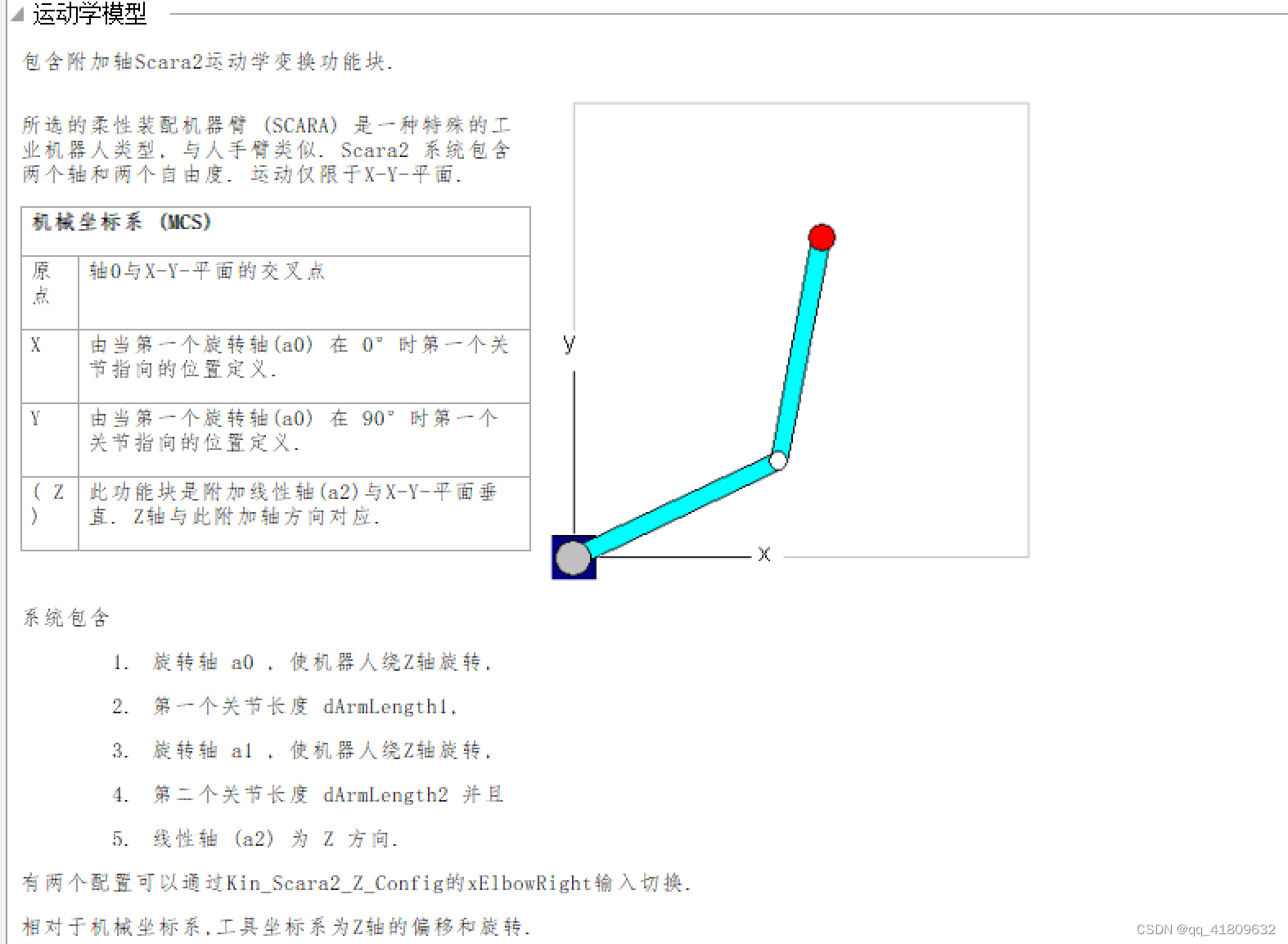

选择Scara2模型（Scara2模型只包含大臂小臂两个关节，Z轴和旋转轴是附加轴）
在这里插入图片描述

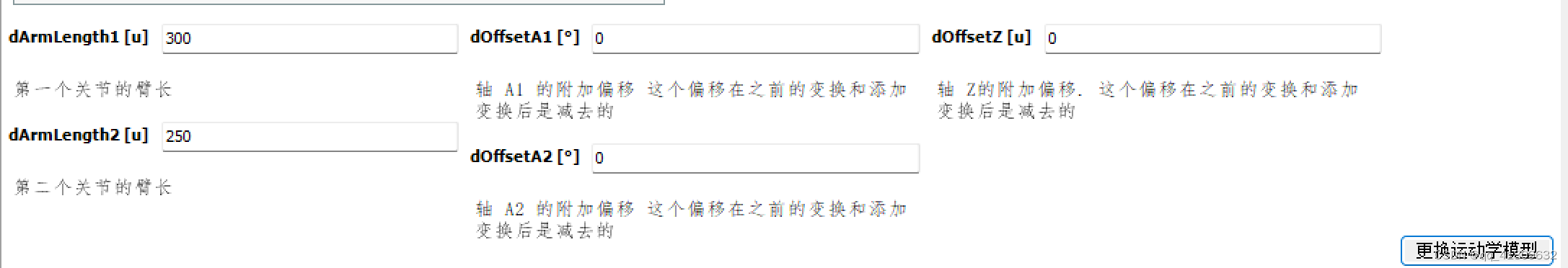

把机器人关节参数填上

2.方向运动学

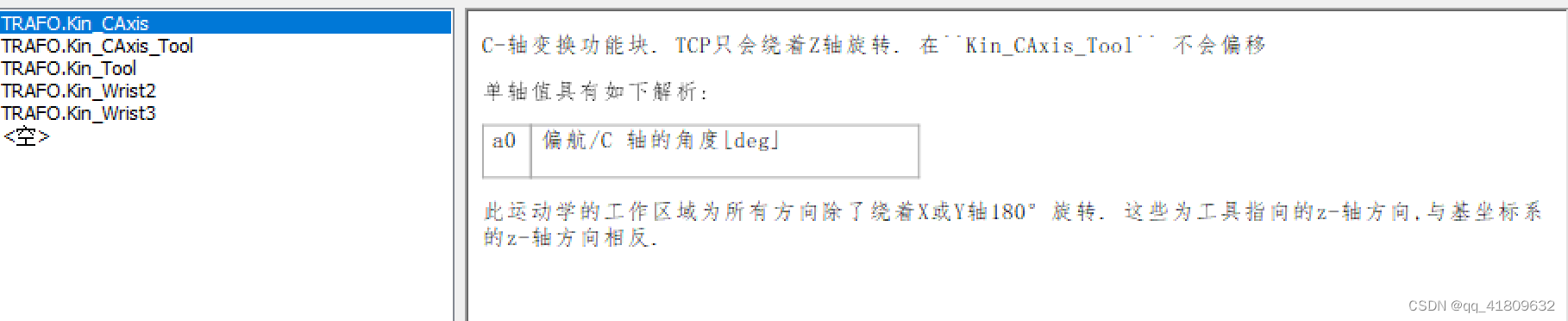

在这里插入图片描述
选择第一个
3.映射轴到轴组中
4.程序编程
1）轴组使能
调用SMC_GroupPower 和MC_GroupEnable使能SCARA轴组，与单轴使能用法类似。
2）原定设定
轴组使能后直接调用MC_Home分别对每个轴回零即可。
3）关节点动
轴组使能后分别调用单轴MC_Jog指令即可做机器人的关节点动操作。
4）SCARA手系
上使能后默认为左手系，如果只做关节点动不用考虑手系变换，如果要做笛卡尔空间点动操作，必须提前更换手系，否则可能会报错。
换手如下图所示功能块
在这里插入图片描述
xElbowRight:=falseÿ
