SDF，全称Signed Distance Filed，就是有符号的距离区域
看下简单的例子，一个圆型区域
在这里插入图片描述
那么我们定义一个距离场函数：

float sdfCircle(vec2 tex, vec2 center, float dis)
{
    return -length(vec2(tex - center)) + dis;

}

传入的参数分别是：当前像素点坐标， 圆心坐标，半径，函数的返回值是一个有正负的浮点数，通俗点说就是在园内的区域返回的是一个正值，大小是离原边界的距离；而在圆外面的区域，返回的值是负值，大小也是与边界的距离；这就相当于以前学过的什么电场磁场等，只不过定义的含义不同；那么说了这么多，这个sdf的应用有哪些的，下面我们看一些应用：

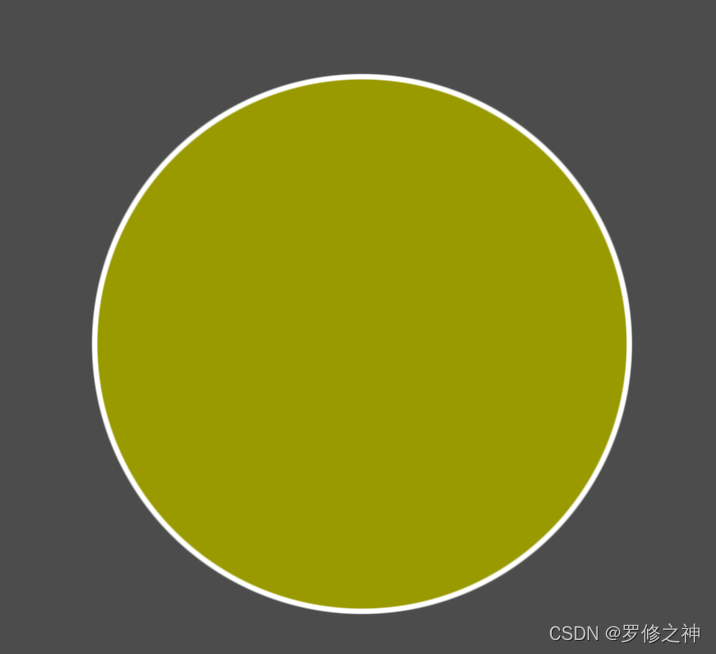

eg1：在一个画布上画一个抗锯齿的圆，下图是在shadertoy上画的一个圆，代码非常简单，
在这里插入图片描述

代码如下：

float sdfCircle(vec2 tex, vec2 center, float dis)
{
    return -length(vec2(tex - center)) + dis;

}

void mainImage(out vec4 fragColor, in vec2 fragCoord )
{
    // Normalized pixel coordinates (from 0 to 1)
    vec2 uv = fragCoord;
    vec2 center = 0.5 * iResolution.xy;
    vec3 background_color = vec3(0.3, 0.3, 0.3);
    vec3 circle_color = vec3(0.6, 0.6, 0.);
	vec3 edge_color = vec3(1., 1., 1.);
	float edge_width =iResolution.y * 0.005;
	float radius = iResolution.y * 0.25;

    float d = sdfCircle(uv, center, radius);
    float anti = fwidth(d);
	vec3 col =  mix(background_color, edge_color, smoothstep(-anti, anti, d ));
    float d1 = sdfCircle(uv, center, radius - edge_width);
	float anti1 = fwidth(d1);
	float edge_alpha = smoothstep(-anti1, anti1, d1);
	col = mix(col, circle_color, edge_alpha);
    // Output to screen


    fragColor = vec4(col,1.0);
   }

可以从图看出来，边界分解线上，是没有什么锯齿的，原理就是在边界处sdf返回的值是0，而在边界附近，sdf的值是在0附近的一些数，所以加上我们的插值函数(mix) 与(fwidth)就可以画出丝滑般的图形了，至于mix函数和fwidth函数这里不细讲，后面有时间会加到博客里面；我们也可以画一个更复杂的平面几何图形，如下所示：

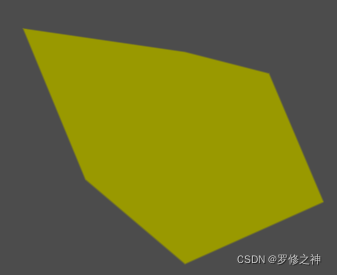

在这里插入图片描述

像这种图形在游戏和许多app上都有，通常称为雷达图，就是根据输入的几个数据，然后依次连接起来成为一个多边形，例如王者荣耀结算时的评分，支付宝芝麻信用分的评分都是这种图形；其代码如下：

void mainImage( out vec4 fragColor, in vec2 fragCoord )
{
    // Normalized pixel coordinates (from 0 to 1)
    vec2 uv = fragCoord;
    vec2 center = 0.5 * iResolution.xy;
    vec3 background_color = vec3(0.3, 0.3, 0.3);
    vec3 circle_color = vec3(0.6, 0.6, 0.);
	vec3 edge_color = vec3(1., 1., 1.);
	float edge_width =iResolution.y * 0.05;
	MyPoints res = getPoints();

	float d = sdfPloygon(res.point_vec, fragCoord); //和上面画圆代码最大的区别是这个SDF函数
	float anti = fwidth(d);
	vec3 col = mix(background_color, circle_color, smoothstep(-anti, anti, d));



    // Output to screen

    fragColor = vec4(col,1.0);

}
