论文写作之Simulink保存高清图片

以下均为转载,侵删。
MATLAB Simulink实现高清截图
小灰笔记_Grey的博客小灰笔记_Grey的博客

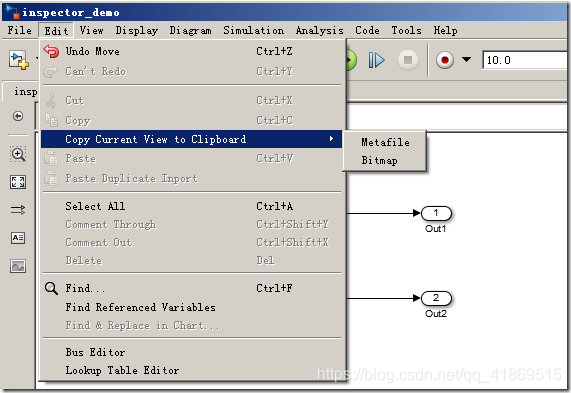

从效果上看，MetaFile的数据格式清晰度要高很多。
MATLAB如何保存仿真高清图片！（matlab）
此博客介绍了FIG图像保存方法

simulink怎么导出清晰的模型图片？

用截图的方式图片不清晰，File—copy model to clipboard时复制到word里的图片是整个simulink模型界面，包括很多空白的地方（模型无法调整成覆盖整个屏幕），我在File->Preferences->Figure Copy Template->Copy Options选项中选择了Match figure screen size，图片还是偏大有很多空白，怎么才能输出只含有simulink模型不带其他空白内容的模型图片？求告知，谢谢

答案1
使用保存功能:

saveas(get_param(gcs, 'handle'), 'simulink_pic','tiff')

使用打印功能也可以保存出高质量图片,例如:
备注：

print('-ssldemo_counters', '-dpdf', 'simulink_model')

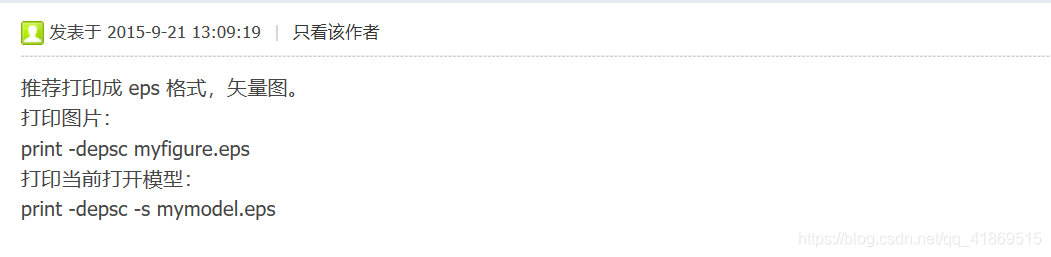

答案2

print -depsc myfigure.eps

print -depsc -s mymodel.eps

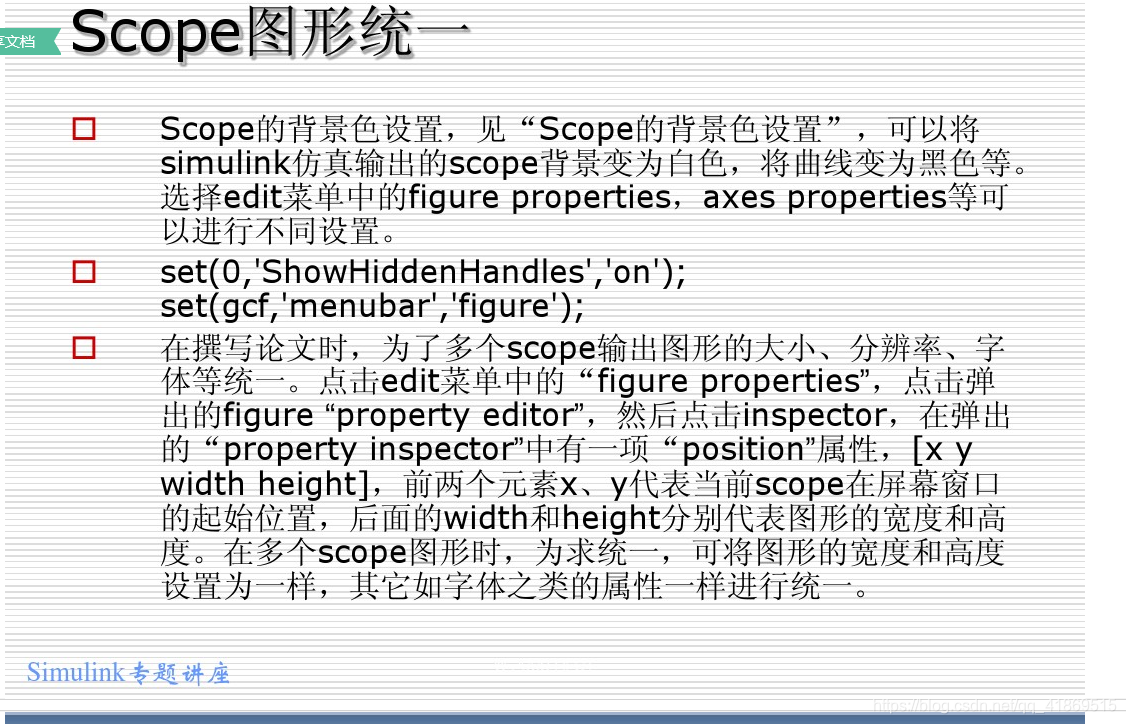

Matlab-Simulink常用技巧

Simulink仿真入门到精通（六） Simulink模型保存为图片

saveas将图窗保存为特定文件格式saveas将图窗保存为特定文件格式
